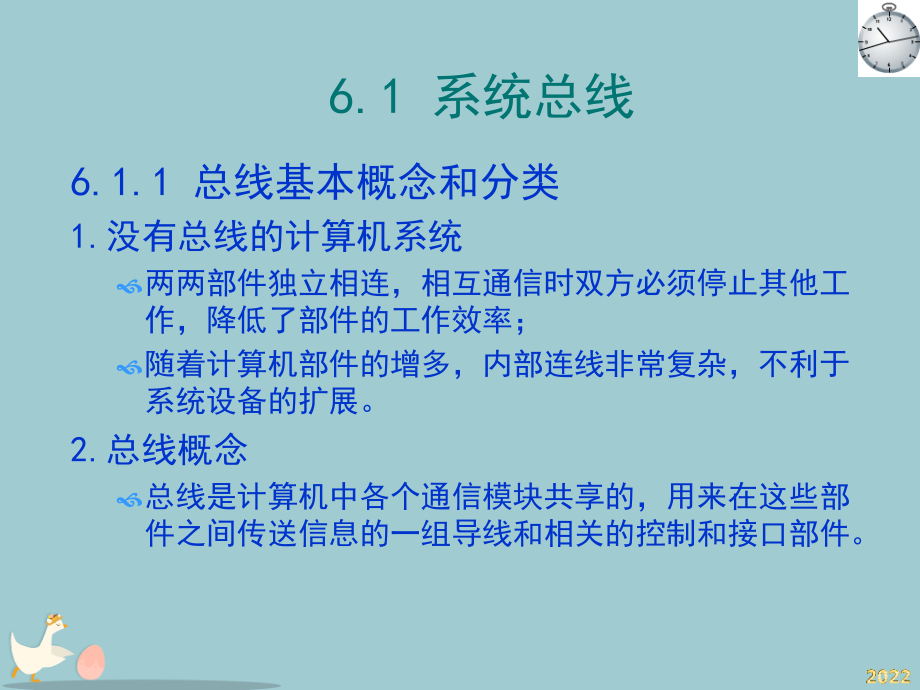

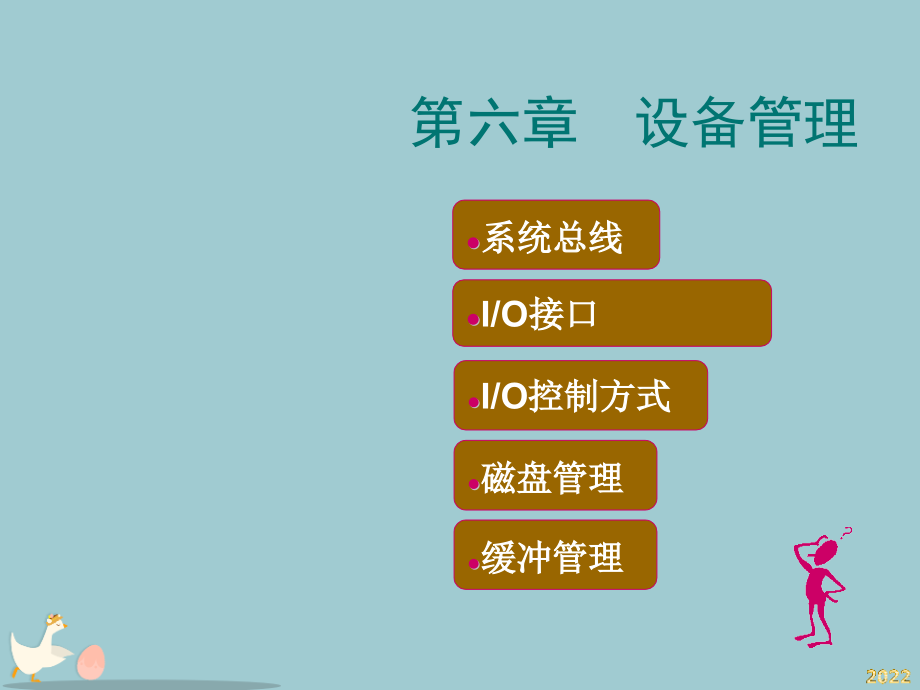

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,第六章 设备管理,I/O,接口,磁盘管理,I/O,控制方式,缓冲管理,系统总线,6.1 系统总线,6.1.1,总线基本概念和分类,1.,没有总线的计算机系统,两两部件独立相连，相互通信时双方必须停止其他工作，降低了部件的工作效率；,随着计算机部件的增多，内部连线非常复杂，不利于系统设备的扩展。,2.,总线概念,总线是计算机中各个通信模块共享的，用来在这些部件之间传送信息的一组导线和相关的控制和接口部件。,6.1.2 总线分类,CPU,内部总线,：寄存器之间，寄存器与,ALU,之间。,系统总线,：,CPU,与主存或,I/O,设备之间的信息传送线，又称为外总线。,通信总线,：计算机系统之间或计算机系统与外部设备之间的信息传送线。,6.1.3,系统总线的组成,1.,地址总线,传送主存单元地址或者,I/O,设备的端口地址。,2.,数据总线,完成总线上各功能部件之间的数据传送。,3.,控制总线,传送定时信号和命令信息，以实现对设备的控制和监视。,4.,系统总线由多个部件或设备共享，但任何时刻都只能由一个设备向总线发送信息，所以对总线的使用需要协调。,6.1.4,系统总线的结构,1.,单总线结构,任何两个部件之间可以直接进行信息交流，提高了计算,机的灵活性和工作效率，但由于总线是临界资源，单总线,会增加总线负载，影响操作速度。,CPU,主存,I/O,接口,I/O,接口,外设,1,外设,n,系统总线,2.,双总线结构,CPU,和主存之间的数据交换通过专用总线进行，减轻了系统总线的负担。,CPU,主存,I/O,接口,I/O,接口,外设,1,外设,n,系统总线,存储总线,3.,三总线结构,CPU,主存,I/O,接口,I/O,接口,外设,1,外设,n,通道,系统总线,存储总线,I/O,总线,通道又称为,I/O,处理机，统一管理外部设备，实现主存与外设之间的数据传输，分担了,CPU,的部分功能。,6.1.5,总线的数据传输方式,串行传输,：每次传送一位，只需一根数据线。适用于慢速设备，如键盘、鼠标等。,并行传输,：每位数据需要一根数据线，多位数据一起传输。,注意：,总线和设备接口之间总是以并行方式传送数据，但设备和接口之间可能以并行方式，也可能以串行方式。,6.2,I/O,接口,1.I/O,接口,计算机与,I/O,设备或其他系统之间的逻辑控制部件。,接,口,控,制,器,I/O,标,准,接,口,设,备,控,制,器,I/O,设,备,外围设备与主机的连接,设备地址线,控制、状态线,数据线,CPU,2.I/O,接口的基本功能,实现主机与外围设备间的通信和控制；,设备的选择，操作时序的协调，中断请求与批准,实现数据缓冲，使主机与外设的工作速度匹配；,在设备控制器中设置一个或多个数据缓冲寄存器,接收主机的命令，提供设备和接口的状态。,在设备控制器中设置控制,/,状态寄存器,6.3 I/O,设备管理概述,I/O,管理的功能,监视设备的状态,进行设备分配,完成,I/O,操作,缓冲管理,总线型,I/O,系统结构,6.3.1 I/O,设备类型,块设备,：磁盘、磁带，块大小512,B32KB，,通常为512,B。,块设备的特点是速度快、可随机访问,。,字符设备,：键盘、行式打印机。特点是速度低、不可寻址、,I/O,采用中断驱动,。,设备间的差异,数据率,管理程序,控制的复杂度,数据的传送单位,数据编码,出错条件,6.3.2,设备控制器,设备控制器或适配器,是,I/O,设备的电子部分，它是,CPU,与,I/O,设备之间的接口，它接收从,CPU,发来的命令，并控制,I/O,设备工作。通常一台控制器可控制多台同一类型的设备。,设备控制器的组成,设备控制器的主要任务,1,）接收和识别命令,2,）数据交换,3,）了解设备的状态,4,）地址识别,6.3.3,设备通道,虽然设备控制器可以对设备进行控制，但当外设很多时，,CPU,负担过重，为此在,CPU,与控制器之间增加,设备通道,，,实现对所有外设的统一管理。,设备通道是特殊的处理机,指令单一,没有内存,通道的连接方式,单通路,多通路,设备与计算机之间有多条通道，增加灵活性。,增强可靠性。某通道、控制器坏，也不会影响数据交换。,6.4 I/O,控制方式,发展经历了四个阶段,程序直接控制方式,中断驱动方式,DMA,控制方式,通道方式,宗旨：尽量减少主机对,I/O,控制的干预。,衡量数据传送控制方式原则,数据传送速度高,系统开销小,充分发挥硬件资源的能力，,I/O,设备忙，,CPU,等待时间少,6.4.1,程序直接控制方式,由用户进程直接控制,CPU,与外设之间的信息传送。,程序直接控制方式的缺点：,CPU,与外设只能串行工作。,CPU,在一段时间内只能与一台外设交换数据信息。,无法发现和处理由于设备和其它硬件所产生的错误。,6.4.2,中断驱动方式,为了减少程序直接控制方式中,CPU,的等待时间，提高系统并行工作的程度。要求,CPU,与设备控制器间有相应的中断请求线。,中断驱动方式的缺点：,由于数据寄存器只能存放一个字节，造成中断次数过多。,中断次数的急剧增加会造成,CPU,无法及时响应中断，出现数据丢失现象。,6.4.3 DMA,控制方式,中断方式比程序,I/O,方式有效，但它是以字节为单位进行的，且,CPU,对,I/O,的干预频繁。,1.DMA,方式的特点,数据传输的基本单位是数据块；,所传送的数据是直接在设备和内存之间进行；,仅在传送一个或多个数据块的开始或结束时，才需,CPU,干预。,DMA,控制器的组成,增加两类寄存器：,内存地址寄存器,MAR,数据计数器,D,DMA,工作过程,当,CPU,需要从磁盘读数据时，便向磁盘控制器,DMA,发命令,该命令送命令寄存器,CR,将内存地址送内存地址寄存器,MAR,本次要读的字节数送数据寄存器,DC,启动,DMA,后，,CPU,干其他的事情，数据传送在,DMA,的控制下完成。,6.4.4,通道方式,DMA,方式中,cpu,以数据块为单位干预,I/O,操作，但进程需要连续操作几个不连续的数据块时，,CPU,仍需多次干预。,1.,通道方式特点,每条,CPU,发出的,I/O,指令可以实现对一组数据块的干预；,实现,CPU,、通道和设备的并行工作，提高资源利用率。,2,.,通道方式处理过程,通道方式通过通道处理程序，与设备控制器共同实现对,I/O,设备的控制。其步骤如下,：,1,）,CPU,发出指令；,2,）通道取出内存中的通道处理程序执行；,3,）设备根据通道指令的要求，执行相应操作；,4,）通道程序执行结束，向,CPU,发出中断请求；,5,）,CPU,进行中断处理。,6.5 I/O,系统,用户进程进行,I/O,操作的步骤,用户进程调用操作系统提供的系统调用命令；,操作系统负责给用户进程分配设备、启动相关设备进行,I/O,操作；,在,I/O,操作完成时，用户进程产生中断；,系统响应中断，并进行相应的中断处理。,6.5.1 I/O,层次结构,6.5.1 I/O,层次结构,I/O,接口,：系统调用，例如,C,语言中的库函数,printf,，,scanf,；,I/O,管理软件,：实现所有设备共享的,I/O,功能，为用户提供统一接口；,设备驱动程序,：接收,I/O,管理软件的抽象请求，进行与设备相关的具体设备操作，控制设备的打开，关闭，读，写等操作，控制数据在设备上的传输；,中断处理程序,：当输入就绪、输出完成或设备出错时，设备控制器向,CPU,发中断信号，,CPU,进行相应中断处理,十月 224:03 下午10月-2216:03October 25,2022,中断处理程序：当输入就绪、输出完成或设备出错时，设备控制器向CPU发中断信号，CPU进行相应中断处理,由于磁盘高速缓存设置于内存之中，而内存属于易失性存储器，所以需定期强制将一些经常被访问的数据块写回磁盘。,如果有复制，直接将数据提交给请求者；,2)通过一个虚拟设备把外设与应用进程隔开，只由虚拟设备来使用设备。,和请求分页（段）存储管理方式一样，当高速缓存中的数据装满后，需要进行内外存数据的置换，通常采用最近最久未使用（LRU）算法。,Lorem ipsum dolor sit amet,consectetur adipiscing elit.,数据交付：直接将高速缓存中的数据传送到请求者的工作区；,设备驱动程序与硬件紧密相关，是OS底层中和I/O设备相关的一部分；,对SCAN进行改造，固定磁头只能单向移动，解决进程严重延迟现象。,寻道时间Ts：磁头从当前位置移动到指定磁道上所经历的时间。,NextG指向下一个满缓冲区；,虽然设备控制器可以对设备进行控制，但当外设很多时，CPU负担过重，为此在CPU与控制器之间增加设备通道，实现对所有外设的统一管理。,数据交付是指将磁盘高速缓存中的数据传送给请求者进程。,平均寻道长度：278,6.5.2,设备分配,由于外设资源的有限，需解决进程间的外设共享问题，以提高外设资源的利用率。设备分配是对进程使用外设过程的管理。这里有两种作法：,1)在进程间切换使用外设，如键盘和鼠标；,2)通过一个虚拟设备把外设与应用进程隔开，只由虚拟设备来使用设备。,一、设备分配时应考虑的问题,设备分配的综合原则是合理使用外设(公平和避免死锁)，提高设备使用率。,1.,设备的固有属性,独享设备：打印机等。进程使用完自己释放，一般不能剥夺；,共享设备：磁盘、网卡等。多个进程并发使用，需合理调度；,虚拟设备：虚拟打印机等。可有多个进程使用，但,FCFS。,2.,设备分配算法,静态分配：在进程创建时分配，在进程退出时释放；,不会出现死锁；,设备利用率不高；,动态分配：在进程执行过程中根据需要分配，使用结束后释放，算法与进程调度类似，有,FCFS,和基于优先级；,需要考虑死锁问题,有利于提高设备利用率,3.,设备分配中的安全性（避免死锁）,安全分配方式,进程发出,I/O,请求后阻塞，完成后唤醒，即进程在,I/O,时不能在申请其他设备资源，摈弃了“请求保持”条件。优点：不会出现死锁；缺点：进程进展慢。,不安全分配方式,进程发出,I/O,请求后仍继续运行，又可发出,I/O,请求，仅当进程所请求的设备已被另一进程占用时，进程才进入阻塞状态。优点：多个设备并行操作；缺点：可能造成死锁。,4.,设备独立性(设备无关性),设备独立性是指用户程序独立于具体使用的物理设备，可以提高操作系统的可适应性和可扩展性。,用户程序使用逻辑设备名请求使用某类设备。,操作系统在分配设备时使用的是物理设备名。,操作系统可以将逻辑设备名转换成物理设备名。,设备独立性增强了设备分配的灵活性，易于实现,I/O,重定向。,设备独立性的实现逻辑设备表,（,Logical Unit Table，LUT）,当进程使用逻辑设备名请求,I/O,设备时，系统为他分配相应的物理设备，并在,LUT,中建立对相应表项，以便以后使用。,LUT,的设置：,整个系统一张（单用户系统）,一个用户一张（多用户系统）,二、设备分配中的数据结构,1.,系统设备表(,SDT,System Device Table),整个系统内只有一张，反映系统中设备资源的状态，记录所有设备的状态及其设备控制表的入口。,SDT,表项的主要组成：,DCT,指针：指向相应设备的,DCT；,设备标识；,设备类型：块设备，字符设备或终端设备；,正在使用该设备的进程号。,2,.,设备控制表(,DCT,Device Control Table),每个设备一张，描述设备特性和状态。反映设备的特性、设备和控制器的连接情况。,DCT,的内容主要包括：,设备标识：用来区别不同的设备；,设备类型,COCT,指针：指向与该设备相连的控制器控制表；,设备状态：工作或空闲状态；,设备等待队列首指针和尾指针；,3,.,控制器控制表(,COCT,COntroller Control Table),每个设备控制器一张，描述,I/O,控制器的配置和状态。表项组成：,控制器标识符,控制器忙,/,闲状态,与控制器连接的通道表指针,(CHCT,指针,),控制器队列的队首指针,控制器队列的队尾指针,4.,通,道控制表(,CHCT,CHannel Control Table),每个通道一张，描述通道工作状态。,通道标识符,通道忙,/,闲状态,通道队列的队首指针,通道队列的队尾指针,三、设备分配步骤,在进程有,I/O,请求时，系统根据具体的设备分配算法，按以下步骤分配设备：,1）分配设备,逻辑设备名,查找,LUT,确定物理设备名,查找,SDT,，找到该设备的设备控制表（,DCT,）,根据,DCT,中的忙,/,闲标志位判断设备是否忙,忙，则进入阻塞队列；否则，计算分配安全性，安全则分配。,2）分配控制器,根据,DCT,中的控制器控制表（,COCT,）指针找到与该设备相连的,COCT,，并判断其忙闲状态，忙则进入阻塞队列，否则分配控制器。,3）分配通道,根据,COCT,中的,CHCT,（通道控制表）指针找到,CHCT,，并判断其忙闲状态，忙则进入阻塞队列，否则分配通道。,设备分配中应注意的问题：,1,）逻辑设备名可能有多个物理设备名与之相对应，在分配设备时需要扫描,LUT,和,SDT,，直到遇到第一个空闲的可分配设备为止；只有当所有设备都忙时才阻塞进程；,2,）对于通道、控制器和设备的多通路连接情况，再分配控制器和通道时也需要多次检测,COCT,和,CHCT,6.5.4 SPOOLing,技术,SPOOLing,(,Simultaneous Peripheral Operation On Line,）技术,又称为,假脱机技术,或,虚拟设备技术,，它可以把独享设备转变成具有共享特征的虚拟设备，从而提高设备利用率。,SPOOLing,技术的引入,为缓解,CPU,和,I/O,设备速度不匹配问题，用专门的应用程序模仿外围计算机在设备和磁盘间或,CPU,与磁盘间进行输入和输出操作，从而使得,I/O,设备可以和,CPU,并行运行，提高部件的利用率。,1.SPOOLing,的系统组成：,输入井和输出井,输入缓冲区和输出缓冲区,输入进程,S,P,i,和输出进程,S,P,o,2.SPOOLing,系统的特点,优点：,提高了,I/O,速度：,将原先对低速,I/O,设备的直接操作转换成对高速磁盘的,I/O,操作，使得程序的虚拟,I/O,操作时间和实际,I/O,操作时间分离开来，从而缓解了,CPU,和,I/O,设备的速度不匹配问题。,实现对独享设备的共享：由,SPOOLing,程序提供虚拟设备，可以对独享设备依次共享使用。,3.,共享打印机,打印机是一个独享设备，但它可以通过,SPOOLing,技术虚拟成共享设备。,当用户提出打印请求时，,SPOOLing,系统为之做两件事：,1,）在输出井中申请一空闲盘快区，并将要打印的数据输入其中；,2,）申请一张空白的用户请求打印表，将打印内容输入其中，再将该表投入请求打印队列，排队等待打印机；,SPOOLing,系统可以让多个用户同时感觉打印机在为他服务，从而将一个物理设备虚拟成多个逻辑设备，实现设备的共享,6.5.5,设备驱动程序,设备处理程序又称为设备驱动程序，它是,I/O,进程与设备控制器之间的通信程序。,主要功能,接受来自上层软件的抽象,I/O,请求，并检查请求的合法性；,向有关,I/O,设备发出控制命令，并启动运行,对等待,I/O,的进程进行排队；,及时响应中断请求,设备驱动程序的设置方式,为每类设备设置一个进程，专门用于执行该类设备的,I/O,操作。,为整个系统设置一个,I/O,进程，负责执行系统中各类设备的,I/O,操作；也可设置一个输入进程和一个输出进程；,不设处理进程，为各类设备设置相应的设备处理程序，供用户或系统进程调用。,设备驱动程序的特点,对,I/O,管理软件屏蔽,I/O,设备细节，实现,I/O,管理软件的设备无关性；,设备驱动程序与硬件紧密相关，是,OS,底层中和,I/O,设备相关的一部分；,驱动程序的大部分一般用汇编语言书写；,设备驱动程序与,I/O,控制方式相关；,设备驱动程序可以动态加载。,设备驱动程序的处理过程,设备处理程序的主要任务是启动指定设备，其处理过程如下：,将抽象要求转化为具体要求。,检查,I/O,请求的合法性,读出和检查设备的状态,传送参数,设置工作方式,启动,I/O,设备,6.5.6,中断,1.,中断概念,中断是指在计算机运行期间，,CPU,暂停当前进程而转去处理其他应用程序的过程。,2.,禁止中断,当,CPU,中,PSW,的中断允许位被清除时，,CPU,不能响应中断请求，称为禁止中断或关中断。,3.,中断屏蔽,在中断请求产生以后，系统用软件的方式有选择的封锁部分中断，称为中断屏蔽。有些最高优先级中断不能屏蔽，如掉电中断。,4.,中断分类,1,）硬中断：通过硬件产生中断请求,内中断,处理机和内存内部产生的中断。如；地址非法，除数为零，非法指令等。,外中断,来自处理机和内存外部的中断。如：,I/O,中断，外部信号中断（键盘输入,Esc,），各种定时器中断等。,2,）软中断：通信进程之间用来模拟硬中断的一种信号通信方式。中断处理程序不一定立刻执行。,5.,中断优先级,按中断源的轻重缓急赋予了不同的优先级。,所有线程都运行在中断优先级0/1上,硬件中断的优先级大于软件中断,PSW,中设定中断优先级，判断是否要响应中断。,所有中断源的优先级在设计系统的时候确定，运行中不改变。,Windows,的中断优先级,6.,中断处理过程,内中断,检查,CPU,响应中断的条件是否满足（优先级，中断允许位）。,如果,CPU,响应中断，则必须关中断，使,CPU,进入不可再次响应中断的状态。,保存被中断进程的现场（,PSW,PC,寄存器内容）。,分析中断原因，调用中断处理子程序。,执行中断处理子程序。,退出中断，恢复被中断进程的现场,开中断。,中断现场保护示意图,6.6,磁盘管理,磁盘,I/O,速度是影响文件系统性能的主要因素，因此，提高磁盘的,I/O,速度是磁盘管理的主要功能。,影响磁盘性能的因素：数据的结构、磁盘的类型、磁盘访问时间。,提高磁盘,I/O,速度的主要途径有：,1,）选择介质好的磁盘,2,）采用好的磁盘调度算法,3,）设置磁盘高速缓冲区,1.,磁盘结构,0,道,n,道,扇区,主轴,记录面,小,车,磁头,0,n,一个磁盘含多个盘片。,每个盘片含两面，每面上都有一个读写磁头。,每面含若干个磁道。,每条磁道上存储相同数目的二进制位。,每条磁道又分成若干个扇区，一个扇区相当于一个盘块。,每个盘面同一位置的磁道形成一个柱面。,通过柱面号、磁头号和扇区号可以定位数据。,磁头不动，盘面旋转。,2.,磁盘的格式化（低级格式化）,低格是指厂商在出厂之前对磁盘进行扇区划分，为每个扇区写入格式控制信息。,高级格式化是指在磁盘上建立文件系统，由操作系统提供的工具实现。,3.,磁盘的类型,从不同的角度分类，磁盘可分为：硬盘和软盘，单片盘和多片盘、固定头磁盘和移动头磁盘。,固定头磁盘,每条磁道上都有一个读/写磁头，适用于大容量磁盘。,移动头磁盘,每个盘面仅配一个读/写磁头，磁头在各磁道间移动寻道。任何时刻所有磁头位于离中心距离相同的磁道上形成柱面。例如微机上用的硬盘（也叫温切斯特硬盘）、软盘。,磁盘的,I/O,访问通常要经历：等待设备、等到通道、寻道、旋转延迟和数据传送,5,个阶段。,一般磁盘访问时间分为三部分：,寻道时间,Ts,：,磁头从当前位置移动到指定磁道上所经历的时间。,s,:,启动磁盘时间（磁盘驱动器启动），,m:,常数=0.3,，,n:,磁道数，,Ts,：,随寻道距离的增大而增大，约,5-10ms,旋转延迟时间,Tr,：,磁头找到指定的扇区所经历的时间。,硬盘平均旋转时间一般为,3ms,，软,盘一般为100,-200,ms,4.,磁盘的访问,传输时间,Tt,：,数据从磁盘读出，或向磁盘写入数据所经历的时间。,r:,磁盘旋转速度 N,:,一条磁道上的字节数,b:,每次读写的字节数,磁盘访问时间：,磁盘访问时间和每次读取数据的多少有关系，当存取数据相同时，访问时间和数据的组织有一定关系,13、知人者智，自知者明。,共享设备：磁盘、网卡等。,实现主机与外围设备间的通信和控制；,将抽象要求转化为具体要求。,设备分配的综合原则是合理使用外设(公平和避免死锁)，提高设备使用率。,对于SSTF、SCAN、CSCAN均有可能出现磁头在某处停留不动的情况（如进程对某道的访问频率高）称为“磁臂粘着”现象。,每个设备控制器一张，描述I/O控制器的配置和状态。,2）采用好的磁盘调度算法,9、没有失败，只有暂时停止成功！,1）单缓冲：内存中的一块区域,中断处理程序：当输入就绪、输出完成或设备出错时，设备控制器向CPU发中断信号，CPU进行相应中断处理,18:36:4818:36:4818:3610/25/2022 6:36:48 PM,5.,磁盘调度算法,磁盘访问主要的性能差异在于寻道时间，对于多个要求访问磁盘的,I/O,请求，应有适当的调度算法，使得各进程对磁盘的平均访问时间最小。,1,）先来先服务（,FCFS,）,优点：公平、简单。缺点：未对寻道时间进行优化，平均寻道时间较长。,55,45,58,3,39,19,18,21,90,72,160,70,150,10,38,112,184,146,被访问的下 移动距离,一个磁道号 （磁道数）,平均寻道长度：,55,3,FCFS,调度算法,从,100#,磁道开始,2,）最短寻道时间优先（,SSTF,）,先满足寻道时间短的进程。,优点：对寻道时间优化,缺点：“饥饿”现象发生,90,10,58,32,55,3,39,16,38,1,18,20,150,132,160,10,184,24,被访问的下 移动距离,一个磁道号 （磁道数）,平均寻道长度：,27,5,从,100#,磁道开始,SSTF,调度算法,对,SSTF,算法进行改造，不仅考虑要访问的磁道与当前磁盘的距离，更优先考虑磁头的当前移动方向，避免了“饥饿”现象，因该算法中磁头的移动规律颇似电梯的运行，故又称“电梯调度算法”。,4,）循环扫描（,CSCAN,）,对,SCAN,进行改造，固定磁头只能单向移动，解决进程严重延迟现象。,内,外,内,外,3,）扫描算法（,SCAN,）,SCAN,和,CSCAN,SCAN,调度算法,150,50,160,10,184,24,90,94,58,32,55,3,39,16,38,1,18,20,被访问的下 移动距离,一个磁道号 （磁道数）,平均寻道长度：,27,8,从,100#,磁道开始，,向磁道号增加的方向,150,50,160,10,184,24,18,166,38,20,39,1,55,16,58,3,90,32,被访问的下 移动距离,一个磁道号 （磁道数）,平均寻道长度：,35,7,CSCAN,调度算法,从,100#,磁道开始，,向磁道号增加的方向,对于,SSTF、SCAN、CSCAN,均有可能出现磁头在某处停留不动的情况（如进程对某道的访问频率高）称为“磁臂粘着”现象。,N-step-SCAN,算法将磁盘请求队列分成若干个长度为,N,的子队列，用,FCFS,依此处理这些子队列。在每个队列中用,SCAN。,N,越大（一个进程一队）,SCAN,N越小（N=1）,FCFS,5,）,N-step-SCAN,扫描算法,将,N-step-SCAN,算法简单化为二个队列：,一个队列为：当前已存在的请求磁盘,I/O,的进程形成的队列。按,SCAN,算法处理。,另一个队列为：在磁盘扫描期间，新出现的请求磁盘,I/O,的进程形成的队列，新的请求下次扫描时再处理。,6,）,FSCAN,扫描算法,6.7,缓冲管理,1.,缓冲的引入,缓解,CPU,与,I/O,设备间速度不匹配的矛盾,减少对,CPU,的中断频率,提高,CPU,和,I/O,设备之间的并行性,协调传输数据大小不一致的设备,2.,缓冲的设置,缓冲是在通信过程中，为了缓解通信双方的速度匹配而引入的一个中间层次，其速度与较快的一方接近。按其设置可以分为以下几种：,Cache,：,一种加速内存或磁盘存取的装置，可将慢速磁盘上的数据拷贝至快速的内存进行读写动作，以提升系统响应的速度。（硬件缓冲）,I/O,设备或控制器内部的纯硬件缓冲区,内存开辟的缓冲区：,I/O,设备缓冲区，文件缓冲区,脱机,I/O,技术和,SPOOLing,技术,1,）单缓冲：,内存中的一块区域,设：,T,：一块数据从磁盘到内存缓冲区所需的时间；,M,：操作系统将缓冲区数据送入用户区所需时间；,C,：,CPU,对数据处理所需时间；则，系统对整个数据的处理时间为：,max(C,T)+M,(T+C),（,CPU,和,I/O,设备并行工作，通常,M,远小于,T,或,C,）,2),双缓冲,块设备使用双缓冲区时，先将数据输入到第一个缓冲区，装满后再输入到第二个缓冲区，可进一步提高,I/O,设备和,CPU,的并行工作效率。,3,）循环缓冲,当输入、输出的速度基本相匹配时，可使用双缓冲，但若两者的速度相差甚远时可用多缓冲。典型的即生产者和消费者问题。,NextI,Current,NextG,循环缓冲,三种状态的缓冲区：,空闲缓冲区：,NextI,指向下一个空缓冲区；,已装满数据的缓冲区：,NextG,指向下一个满缓冲区；,当前正在处理的缓冲区：,Current,指向当前缓冲区。,4,）缓冲池,以上的缓冲区只能用于某一进程，它们属于专用缓冲。为了提高缓冲区的利用率，可采用公用缓冲池。,缓冲池是由三个缓冲区链队列组成：,空缓冲区队列,emq,输入队列,inq,输出队列,outq,四种工作缓冲区：,用于收容输入数据的工作缓冲区,hin,用于提取输入数据的工作缓冲区,sin,用于收容输出数据的工作缓冲区,hout,用于提取输出数据的工作缓冲区,sout,3.,磁盘高速缓存,磁盘高速缓存是指利用内存中的一段空间来暂存从磁盘上读出或来不及写回磁盘的数据，因此可以大大提高磁盘的访问速度。,1,）磁盘高速缓存的形式,内存中开辟一段大小固定、独立的存储空间，不受应用程序干扰。,将内存中难以利用的小存储区域链成一个缓冲池，供请求页式管理系统和磁盘,I/O,共享使用。,2,）数据交付,数据交付是指将磁盘高速缓存中的数据传送给请求者进程。,数据交付步骤：,系统首先查看磁盘高速缓存中是否有所需数据的复制；,如果有复制，直接将数据提交给请求者；,否则，再从磁盘提取所需数据交付给请求者，同时将数据送入磁盘高速缓存，以备下次访问。,数据交付两种方式,数据交付：直接将高速缓存中的数据传送到请求者的工作区；,指针交付：只讲高速缓存中某区域的指针交付给请求者，这样可以减少数据在内存不同区域复制的时间。,3,）置换算法,和请求分页（段）存储管理方式一样，当高速缓存中的数据装满后，需要进行内外存数据的置换，通常采用最近最久未使用（,LRU,）算法。,4,）周期性写回磁盘,由于磁盘高速缓存设置于内存之中，而内存属于易失性存储器，所以需定期强制将一些经常被访问的数据块写回磁盘。,4.,提高磁盘,I/O,速度的其他方法,提前读,由于很多进程对文件的访问，多采用顺序方式，因此在读当前盘块时可以提前将下一个盘块数据读入磁盘缓冲区，从而降低磁盘的启动次数，减少读数据的时间。,延迟写,把本应该立刻写回数据的缓冲区，挂到空闲缓冲区的队尾，直到有进程申请到该缓冲区时，才将数据写回磁盘。可以减少磁盘访问次数。,虚拟盘,利用内存空间去访真磁盘，又称为,RAM,。虚拟盘通常用于存放临时文件，或一些只读文件。,9,、静夜四无邻，荒居旧业贫。,10月-26,10月-26,Monday,October 5,2026,10,、雨中黄叶树，灯下白头人。,02:33:14,02:33:14,02:33,10/5/2026 2:33:14 AM,11,、以我独沈久，愧君相见频。,10月-26,02:33:14,02:33,Oct-26,05-Oct-26,12,、故人江海别，几度隔山川。,02:33:14,02:33:14,02:33,Monday,October 5,2026,13,、乍见翻疑梦，相悲各问年。,10月-26,10月-26,02:33:14,02:33:14,October 5,2026,14,、他乡生白发，旧国见青山。,05 十月 2026,2:33:14 上午,02:33:14,10月-26,15,、比不了得就不比，得不到的就不要。,。,十月 26,2:33 上午,10月-26,02:33,October 5,2026,16,、行动出成果，工作出财富。,2026/10/5 2:33:14,02:33:14,05 October 2026,17,、做前，能够环视四周；做时，你只能或者最好沿着以脚为起点的射线向前。,2:33:14 上午,2:33 上午,02:33:14,10月-26,9,、没有失败，只有暂时停止成功！。,10月-26,10月-26,Monday,October 5,2026,10,、很多事情努力了未必有结果，但是不努力却什么改变也没有。,02:33:14,02:33:14,02:33,10/5/2026 2:33:14 AM,11,、成功就是日复一日那一点点小小努力的积累。,10月-26,02:33:14,02:33,Oct-26,05-Oct-26,12,、世间成事，不求其绝对圆满，留一份不足，可得无限完美。,02:33:14,02:33:14,02:33,Monday,October 5,2026,13,、不知香积寺，数里入云峰。,10月-26,10月-26,02:33:14,02:33:14,October 5,2026,14,、意志坚强的人能把世界放在手中像泥块一样任意揉捏。,05 十月 2026,2:33:14 上午,02:33:14,10月-26,15,、楚塞三湘接，荆门九派通。,。,十月 26,2:33 上午,10月-26,02:33,October 5,2026,16,、少年十五二十时，步行夺得胡马骑。,2026/10/5 2:33:14,02:33:14,05 October 2026,17,、空山新雨后，天气晚来秋。,2:33:14 上午,2:33 上午,02:33:14,10月-26,9,、杨柳散和风，青山澹吾虑。,10月-26,10月-26,Monday,October 5,2026,10,、阅读一切好书如同和过去最杰出的人谈话。,02:33:14,02:33:14,02:33,10/5/2026 2:33:14 AM,11,、越是没有本领的就越加自命不凡。,10月-26,02:33:14,02:33,Oct-26,05-Oct-26,12,、越是无能的人，越喜欢挑剔别人的错儿。,02:33:14,02:33:14,02:33,Monday,October 5,2026,13,、知人者智，自知者明。胜人者有力，自胜者强。,10月-26,10月-26,02:33:14,02:33:14,October 5,2026,14,、意志坚强的人能把世界放在手中像泥块一样任意揉捏。,05 十月 2026,2:33:14 上午,02:33:14,10月-26,15,、最具挑战性的挑战莫过于提升自我。,十月 26,2:33 上午,10月-26,02:33,October 5,2026,16,、业余生活要有意义，不要越轨。,2026/10/5 2:33:14,02:33:14,05 October 2026,17,、一个人即使已登上顶峰，也仍要自强不息。,2:33:14 上午,2:33 上午,02:33:14,10月-26,MOMODA POWERPOINT,Lorem ipsum dolor sit amet,consectetur adipiscing elit.Fusce id urna blandit,eleifend nulla ac,fringilla purus.Nulla iaculis tempor felis ut cursus.,感谢您的下载观看,专家告诉,
