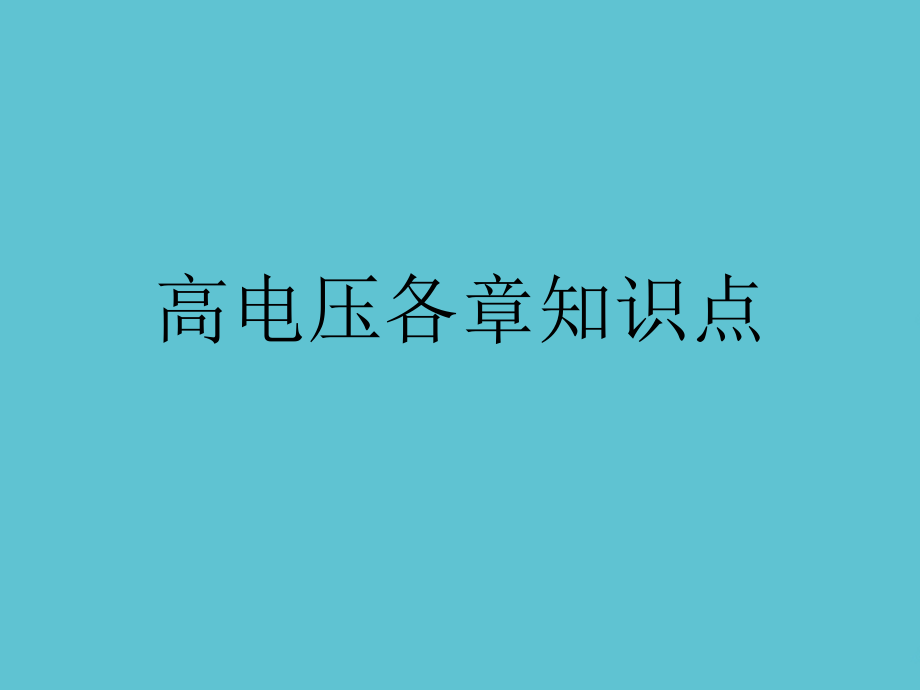

高电压各章知识点.ppt

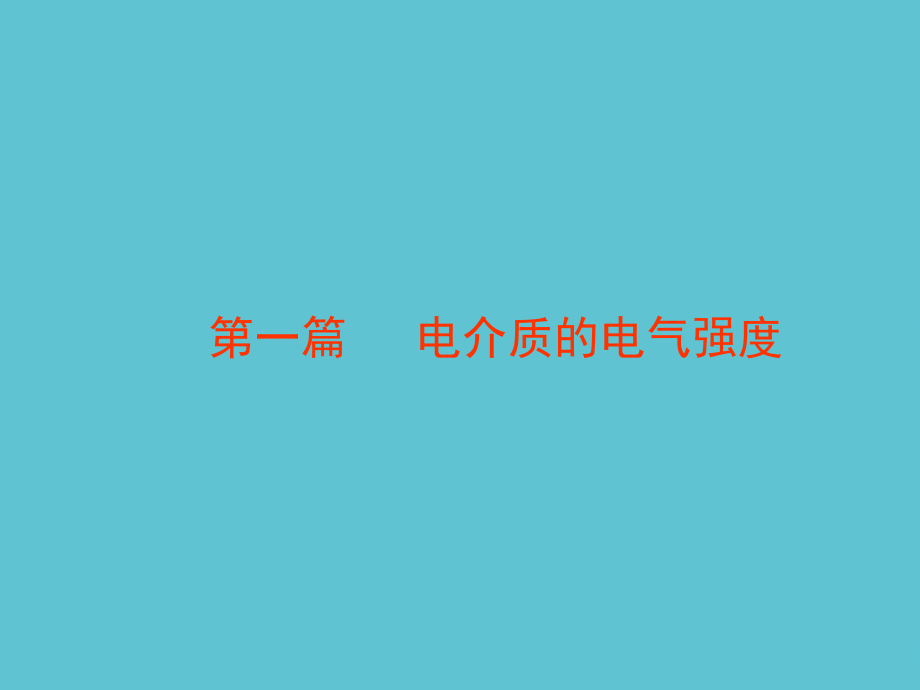

单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,高电压各章知识点,第一篇 电介质的电气强度,第,1,章 气体的绝缘特性与介质的电气强度,1、气体中带电质点产生的方式,热电离、光电离、碰撞电离、表面电离,2、气体中带电质点消失的方式,流入电极、逸出气体空间、复合,3、电子崩与汤逊理论,电子崩的形成、汤逊理论的基本过程及适用范围,4、巴申定律及其适用范围,击穿电压与气体相对密度和极间距离乘积之间的关系。两者乘积大于0.26cm时,不再适用,5、流注理论,6、均匀电场与不均匀电场的划分,以最大场强与平均场强之比来划分。,7、极不均匀电场中的电晕放电,电晕放电的过程、起始场强、放电的极性效应,8、冲击电压作用下气隙的击穿特性,雷电和操作过电压波的波形,冲击电压作用下的放电延时与伏秒特性,50%击穿电压的概念,9、电场形式对放电电压的影响,均匀电场无极性效应、各类电压形式放电电压基本相同、分散性小,极不均匀电场中极间距离为主要影响因素、极性效应明显。,10、电压波形对放电电压的影响,电压波形对均匀和稍不均匀电场影响不大,对极不均匀电场影响相当大,完全对称的极不均匀场：棒棒间隙,极大不对称的极不均匀场：棒板间隙,12、气体的性质对放电电压的影响,在间隙中加入高电强度气体,可大大提高击穿电压，主要指 一些含卤族元素的强电负性气体，如SF,6,11、气体的状态对放电电压的影响,湿度、密度、海拔高度的影响,13、提高气体放电电压的措施,电极形状的改进,空间电荷对原电场的畸变作用,极不均匀场中屏障的采用,提高气体压力的作用,高真空,高电气强度气体,SF,6,的采用,第,2,章 液体和固体介质的绝缘的电气强度,1、电介质的极化,极化：,在电场的作用下，电荷质点会沿电场方向产生有限的位移现象，并产生电矩（偶极矩）。,介电常数：,电介质极化的强弱可用介电常数的大小来表示，与电介质分子的极性强弱有关。,极性电介质和非极性电介质：,具有极性分子的电介质称为极性电介质。,由中性分子构成的电介质。,极化的基本形式,电子式、离子式（不产生能量损失）,转向、夹层介质界面极化（有能量损失）,2、电介质的电导,泄漏电流和绝缘电阻,气体的电导:,主要来自于外界射线使分子发生电离和强电场作用下气体电子的碰撞电离,液体的电导:,离子电导和电泳电导,固体的电导：,离子电导和电子电导,3、电介质的损耗,介质损耗针对的是交流电压作用下介质的有功功率损耗,电介质的并联与串联等效回路,介质损耗一般用介损角的正切值来表示,气体、液体和固体电介质的损耗,液体电介质损耗和温度、频率之间的关系,4、液体电介质的击穿,纯净液体介质的电击穿理论,纯净液体介质的气泡击穿理论,工程用变压器油的击穿理论,5、影响液体电介质击穿的因素,油品质、温度、电压作用时间、电场均匀程度、压力,6、提高液体电介质击穿电压的措施,提高油品质，采用覆盖、绝缘层、极屏障等措施,7、固体电介质的击穿,电击穿、热击穿、电化学击穿的击穿机理及特点,8,、影响固体电介质击穿电压的主要因素,电压作用时间 温度 电场均匀程度,受潮 累积效应 机械负荷,9、组合绝缘的电气强度,“,油-屏障,”,式绝缘,油纸绝缘,第二篇 电气设备绝缘试验,第3章 绝缘的预防性试验,1、绝缘电阻与吸收比的测量,用兆欧表来测量电气设备的绝缘电阻,吸收比K定义为加压60s时的绝缘电阻与15s时的绝缘电阻比值。,K恒大于1，且越大表示绝缘性能越好。,大容量电气设备中，吸收现象延续很长时间，吸收比不能很好地反映绝缘的真实状态，可用极化指数再判断。,测量绝缘电阻能有效地发现总体绝缘质量欠佳；绝缘受潮；两极间有贯穿性的导电通道；绝缘表面情况不良。,2、泄漏电流的测量,测量泄漏电流从原理上来说，与测量绝缘电阻是相似的，能发现一些尚未完全贯通的集中性缺陷，原因在于:,在试品上的直流电压要比兆欧表的工作电压高得多，故能发现兆欧表所不能发现的某些缺陷,加在试品上的直流电压是逐渐增大的，可以在升压过程中监视泄漏电流的增长动向。,3、介质损耗角正切的测量,tan能反映绝缘的整体性缺陷(例如全面老化)和小电容试品中的严重局部性缺陷。根据tan随电压而变化的曲线，可判断绝缘是否受潮、含有气泡及老化的程度。,西林电桥法测量的基本原理,影响西林电桥测量的因素 外界电磁场的干扰 温度的影响 试验电压的影响 试品电容量的影响 试品表面泄漏的影响,局部放电：,高压电气设备的绝缘内部总是存在一些缺陷,如气泡空隙、杂质等。由于这些异物的电导和介电常数不同于绝缘物，故在外加电场作用下，这些异物附近将具有比周围更高的场强，有可能引起该处物质产生电离放电现象，称为局部放电。,4、局部放电的测量,局部放电的影响：,放电产生的带电粒子不断撞击绝缘，有可能破坏绝缘高分子的结构，造成裂解,放电能量产生的热能使绝缘内部温度升高而引起热裂解,在局部放电区，强烈的离子复合会产生高能辐射线，引起材料分解，例如使高分子材料的分子结构断裂,气隙中如含有氧和氮，放电可产生臭氧和硝酸等强烈的氧化剂和腐蚀剂，使纤维、树脂、浸渍剂等材料发生化学破坏,目前得到广泛应用而且比较成功的方法是电的方法，即测量绝缘中的气隙发生放电时的,电脉冲,。它不仅可以判断局部放电的有无，还可以判定放电的强弱。,局部放电的测量方法,当电气设备内部绝缘发生局部放电时，将伴随着出现许多现象。有些属于电的，例如电脉冲、介质损耗的增大和电磁波辐射，有些属于非电的，如,光,、,热,、,噪音,、,气体压力,的变化和,化学,变化。这些现象都可以用来判断局部放电是否存在，因此检测的方法也可以分为,电的和非电的,两类。,表征局部放电的三个基本参数,视在放电量,其中 为试品电容，为气隙放电时，试品两端的压降。,既是发生局部放电时试品,C,a,所放掉的电荷，也是电容,C,b,上的电荷增量。,放电重复率（）,在选定的时间间隔内测得的每秒发生放电脉冲的平均次数,放电能量（）,指一次局部放电所消耗的能量。,其中 为视在放电量，为局部放电起始电压。,局部放电测量的脉冲电流法,三种回路的基本目的都是使在一定电压作用下的被试品中产生的局部放电电流脉冲流过检测阻抗，然后把检测阻抗上的电压或电压差（桥式）加以放大后送到检测仪器P（示波器、峰值电压表、脉冲计数器）中。,所测得的脉冲电压峰值与试品的视在放电量成正比，,经过适当的校准，就能直接读出视在放电量（pC)。,局部放电测量的非电检测法,噪声检测法,光检测法,5 电压分布的测量,在工作电压的作用下，沿着绝缘结构的表面会有一定的电压分布。,表面比较清洁时，其分布规律取决于绝缘结构本身的电容和杂散电容,表面染污受潮时，分布规律取决于表面电导。,通过测量绝缘表面上的电压分布亦能发现某些绝缘缺陷。,测量电压分布最适用于那些由一系列元件串联组成的绝缘结构。（悬式绝缘子串，支柱绝缘子柱）,6 绝缘状态的综合判断,绝缘预防性试验中的种种非破坏试验项目，对揭示绝缘中的缺陷和掌握绝缘性能的变化趋势，各具有一定的功能，也各有自己的局限性。,同一项目用于不同设备时的的效果也不尽相同。,不能孤立地根据某一项试验结果对绝缘状态下结论，必须将各项试验结果联系起来综合分析，并考虑被试品的特点和特殊要求，方能作出正确的判断,若某一试品的各项试验均顺利通过，一般可认为绝缘状态良好。,三比较方法,若个别试验项目不合格，达不到规程的要求，可使用三比较方法。,与同类型设备作比较,同类型设备在同样条件下所得的试验结果应该大致相同,若差别很大就可能存在问题,在同一设备的三相试验结果之间进行比较,若有一相结果相差达50%以上,该相很可能存在缺陷,与该设备技术档案中的历年试验数据进行比较,若性能指标有明显下降情况,即可能出现新的缺陷,第4章 电气绝缘高电压试验,绝缘的高电压试验,在高压试验室用,工频交流高压、直流高压、雷电冲击高压、操作冲击高压,等模拟电气设备的绝缘在运行中受到的工作电压，用以考验各种绝缘耐受这些高电压作用的能力。,特点,具有破坏性试验的性质。,一般放在非破坏性试验项目合格通过之后 进行，以避免或减少不必要的损失。,1 工频高电压试验,工频高电压试验不仅仅为了检验绝缘在工频交流工作电压下的性能，也用来等效地检验绝缘对操作过电压和雷电过电压地耐受能力。,在试验中可能会导致绝缘内部的累积效应,在一定程度上损伤绝缘,试验电压数值的确定是关键,过高对设备绝缘造成损伤大,考核过于严格;过低不足以发现设备缺陷,通常采用高压试验变压器或其串级装置来产生。,对电缆、电容器等电容量较大的被试品，可采用串联谐振回路来获得试验用的工频高电压。,工频高压装置是高压试验室中最基本的设备，也是产生其他类型高电压的设备基础部件。,工频高电压的产生,高压试验变压器的特点,试验变压器本身应有很好的绝缘，但绝缘裕度小，试验过程中要严格限制过电压。,试验变压器容量一般不大,外观上的特点：油箱本体不大而其高压套管又长又大。,试验变压器与连续运行时间不长，发热较轻，因而不需要复杂的冷却系统。,漏抗大，短路电流较小，可降低机械强度方面的要求,节省制造费用。,输出电压波形很难做到是正负半波对称的正弦波形，需要采取措施加以修正。,变压器的体积和重量近似地与其额定电压的三次方成比例。,随着体积和重量的增加,试验变压器的绝缘难度和制造价格增加得更多。,电压超过1000kV时，需采用若干台试验变压器组成串级装置来满足要求。,试验变压器串级装置,绝缘的工频耐压试验,工频交流耐压试验是检验电气设备绝缘强度的最有效和最直接的方法。,工频耐压试验可用来确定电气设备绝缘耐受电压的水平，判断电气设备能否继续运行，是避免其在运行中发生绝缘事故的重要手段。,工频耐压试验时，对电气设备绝缘施加比工作电压高得多的试验电压，这些试验电压反映了电气设备的绝缘水平。,工频高压试验的基本接线图,以试验变压器或其串级装置作为主设备的工频高压试验（包括耐压试验）的基本接线如下图所示。试验变压器的输出电压必须能在很大的范围内均匀地加以调节，所以它的低压绕组应由一调压器来供电。,工频高压试验的基木接线图,AV一调压器 PV,1,一低压侧电压表 T一工频高压装置,R,1,一变压器保护电阻 TO一被测试品 R,2,一测量球隙保护电阻,PV,2,一高压静电电压表 F一测量球隙 Lf一Cf一谐波滤波器,按规定的升压速度提升作用在被测试品TO上的电压，直到等于所需的试验电压,U,为止，这时开始计算时间。,为了让有缺陷的试品绝缘来得及发展局部放电或完全击穿，达到,U,后还要保持一段时间，一般取一分钟。,如果在此期间没有发现绝缘击穿或局部损伤（可通过声响、分解出气体、冒烟、电压表指针剧烈摆动、电流表指示急剧增大等异常现象作出判断）的情况，即可认为该试品的工频耐压试验合格通过。,工频高压试验的实施方法,2 直流高电压试验,被试品的电容量很大的场合（例如长电缆段、电力电容器等），用工频给交流高电压进行绝缘试验时会出现很大的电容电流，要求试验装置具有很大的容量，很难做到。这时用直流高电压试验来代替工频高电压试验。,直流输电工程的增多促使直流高电压试验的广泛应用。,直流高电压在其他科技领域也有厂泛的应用，其中包括静电喷漆、静电纺织、静电除尘、X射线发生器、等离子体加速以及原子核物理研究中都使用直流高压作为电源。,直流高电压的产生,将工频高电压经高压整流器而变换成直流高电压。,利用倍压整流原理制成的直流高压串级装置（或称串级直流高压发生器)能产生出更高的直流试验电压,直流高压试验的基本接线,若高压静电电压表PV2量程不够,可改为球隙、高值电阻串接微安表或高阻值直接分压器来测量高压,最常见的直流高压试验为某些交流电气设备（油纸绝缘高压电缆、电力电容器、旋转电机等）的绝缘预防性试验。,和交流耐压试验相比主要有以下一些特点：,只有微安级泄漏电流，试验设备不需要供给试品的电容电流，试验设备的容量较小，可以做的很轻巧，便于现场试验。,试验时可同时测量泄漏电流，由所得得“电压电流”曲线能有效地显示绝缘内部的集中性缺陷或受潮。,直流高压试验的特点,用于旋转电机时，能使电机定子绕组的端部绝缘也受到较高电压的作用，发现端部绝缘中的缺陷。,在直流高压下，局部放电较弱，不会加快有采购绝缘材料的分解或老化变质，一定程度具有非破坏性试验的性质。,直流电压下，绝缘内的电压分布由电导决定，因而与交流运行电压下的电压分布不同，所以交流电气设备的绝缘考验不如交流耐压试验那样接近实际。,3 冲击高电压试验,研究电气设备在运行中遭受雷电过电压和操作过电压的作用时的绝缘性能。,许多高压试验室中都装设了冲击电压发生器，用来产生试验用的雷电冲击电压波和操作冲击电压波。,高压电气设备在出厂试验、型式试验时或大修后都必须进行冲击高压试验。,标准雷电冲击全波,采用的是非周期性双指数波。,波尾时间常数,波前时间常数,冲击高电压的产生,实际冲击电压发生器回路,放电回路的利用系数,R11为阻尼电阻,多级冲击电压发生器,单级冲击电压发生器能产生的最高电压一般不超过200300kV。,因而采用,多级叠加,的方法来产生波形和幅值都能满足需要的冲击高电压波。,多级冲击电压发生器原理接线图,基本原理:,并联充电，串联放电,操作冲击试验电压的产生,额定电压大于220kV的超高压电气设备在出厂试验、型式试验中，不能象220kV及以下的高压电气设备那样以工频耐压试验来等效取代操作冲击耐压试验。,国家标准规定的标准波形为250/2500us。应特别考虑以下两个问题：,为大大拉长波前，又使发生器的利用系数降低不是很多，需采用高效率回路。,需考虑充电电阻R对波形和发生器效率的影响,电气设备内绝缘的雷电冲击耐压试验采用三次冲击法，即对被试品施加三次正极性和三次负极性雷电冲击试验电压。（1.2/50us全波）。,对变压器和电抗器类设备的内绝缘，还要进行雷电冲击截波（1.2/2/2-5us)耐压试验,其对绕组绝缘(特别是纵绝缘)的考验往往更加严格。,内绝缘冲击全波耐压试验应在被试品上并联球隙，并将它的放电电压整定得比试验电压高 1520,防止试验过程中无意见出现的过高冲击电压而损坏产品。,内绝缘冲击耐压试验,可采用15次冲击法，即对被测试品施加正、负极性冲击全波试验电压各16次，相邻两次冲击的时间间隔应不小于1min。在每组15次冲击的试验中，如果击穿或闪络的闪数不超过2次，即可认为该外绝缘试验合格。,外,绝缘冲击耐压试验,内、外绝缘的操作冲击高压试验的方法与雷电冲击全波试验完全相同。,4 高电压的测量技术,高电压试验除了要有产生各种试验电压的高压设备，还必须要有能测量这些高电压的仪器和设备。,电力系统中，广泛应用电压互感器配上低电压表来测量高电压；但此法在试验室中用得很少。试验室条件下广泛应用高压静电电压表、峰值电压表、球隙测压器、高压分压器等仪器测量高电压。,国标规定，高电压的测量误差一般应控制在3以内。,两个特制的电极间加上电压U，电极间就会受到静电力f的作用，而且f的大小与U的数值有固定关系，设法测量f的大小就确定所加电压U的大小。利用这一原理制成的仪表即为静电电压表，它可以用来测量低电压，也可以在高压测量中得到应用。,高压静电电压表的工作原理,平板电极间的电场和静力吸力,电场作用力与电压平方成正比，所以它的偏转方向与被测电压的极性无关。,静电电压表测交流时为其电压有效值,测带脉动的直流时近似为其平均值。,静电电压表不能用于测量冲击电压。,静电电压表的内阻很高，在测量时几乎不会改变被测试样上的电压,大气中工作的高压静电电压表量程上限在50-250kV;SF,6,气体中可达500-600kV。更高的电压需配合分压器使用,静电电压表的典型特点,峰值电压表,峰值电压表的制成原理通常有两种，一种是利用整流电容电流测量，另一种是利用整流充电电压测量。,峰值电压表可分为交流峰值电压表和冲击峰值电压表。,注意事项：,选用冲击峰值电压表时，要注意其响应时间是否合适于被测波形的要求，并应使其输入阻抗尽可能大。,利用峰值电压表，可直接读出冲击电压的峰值，与用球隙测压器测峰值相比，可大大简化测量过程。,被测电压波形必须是平滑上升的，否则就会产生误差。,指示仪表可以是指针式表计，也可以是具有存储功能的数字式电压表。,球隙测压器,测量球隙由一对相同直径的金属球构成，测量误差2%-3%,满足大多数工程测试的要求。,当球隙距离,d,与直径,D,之比不大时，球隙间的电场为稍不均匀电场，其击穿电压决定于球隙间的距离。,能直接测量高达数兆伏的各类高电压峰值,。,击穿时延小，放电电压分散性小，具有比较稳定的放电电压值和较高的测量精度,50%冲击放电电压与静态（交流或直流）放电电压的幅值几乎相等。,由于湿度对稍不均匀场的影响较小，可不必对湿度进行校正。,球隙的优点,用球隙测量冲击电压时，应通过调节极距来达到50放电概率，此时被测电压即等于球隙在这一距离时的50冲击放电电压。,确定50%的放电概率常用10次加压法，即对球隙加上10次同样的冲击电压，如有46次发生了放电，即可认为已达到50放电概率。,球隙测量的注意事项,高压分压器,被测电压很高时，采用高压分压器来分出一小部分电压，然后利用静电电压表、峰值电压表、高压示波器等来测量。,要求分压比具有一定的准确度和稳定性(幅值误差要小);,每一个分压器均由高压臂和低压臂组成，在低压臂上得到的就是分给测量仪器的低电压，总电压与该低电压之比称为分压比K,分出的电压与被测高电压波形的相似性(波形畸变要小);,对分压器的技术要求,分布式电容分压器,高压臂由多个电容器元件串联组装而成，要求每个元件尽可能为纯电容，介质损耗和电感尽可能小,集中式电容分压器,高压臂仅使用一只气体绝缘高压标准电容器，气体介质常采用N,CO,2,SF,6,及其混合气体，目前我国已能生产1200kV的高压标准电容器。,实际的电容分压器,静电电压表可测交流和直流,但不能测冲击电压。,峰值电压表可用来测交流电压和冲击电压峰值。,球隙可用来测高达数兆伏的交流、冲击峰值和直流电压。,电压特别高时，需配合分压器使用。直流高压测量只能使用电阻分压器。交流和冲击高压可使用电阻、电容和阻容分压器。,第5章 电气绝缘在线检测,离线电气绝缘预防性试验和高电压试验具有如下缺点：,需要停电进行，而不少重要的电力设备不能轻易地停止运行；,检测间隔周期较长，不能及时发现绝缘故障；,停电后的设备状态与运行时的设备状态不相符，影响诊断的正确性。,离线检测的缺点,在线检测是在电力设备运行的状态下连续或周期性检测绝缘的状况，可避免以上缺点；,建立电气绝缘在线检测系统也是实施电力设备状态维修和建设无人值守变电站的基础。,在线检测和状态维修带来的经济效益是十分显著的。,在线检测的优点,绝缘故障与油中溶解气体,过热故障,放电故障,绝缘受潮,油中溶解气体的在线监测,脱气,混合气体分离,气体检测,油中气体分析与故障诊断,特征气体法,三比值法,1 变压器油中溶解气体的检测,局部放电的在线检测分为电测法和非电测法两大类。,电测法中的,脉冲电流法,是离线条件下测量电气设备局部放电的基本方法，也,是目前在局部放电在线检测的主要手段,，其优点是灵敏度高。,电测法的缺点是由于现场存在着严重的电磁干扰，将大大降低检测灵敏度和信噪比。,2 局部放电的在线监测系统,变压器的局部放电情况,变压器绝缘体系中的放电类型很多，不同的放电类型对绝缘的破坏作用有很大差异，因此有必要对各种放电类型加以区分。,变压器绝缘结构中发生的局部放电类型主要有五种：,油中尖板放电,、,纸或纸板内部放电,、,油中气泡放电,、,纸或纸板沿面放电,和,悬浮放电,。,模式识别结果的正确与否关键在于放电信号特征的提取。,高压电桥法,原理,优点,缺点,相位差法,原理,误差,全数字测量法,3 介质损耗角正切的检测,第三篇,过电压防护与绝缘配合,过电压的,概念,：,指电力系统中出现的对绝缘有危险的电压升高和电位差升高。,过电压的概念与分类,过电压的,分类,：,第6章 输电线路和绕组中的波过程,1 无损耗单导线上的波过程,波传播的物理概念：,电压波和电流波沿线路的传播过程实质上就是电磁波沿线路传播的过程,。,波动方程解，波速和波阻抗计算,线路中传播的任意波形的电压和电流传播的,前行波,和反方向传播的,反行波,，满足算术,叠加定理。,线路末端的折射、反射,末端开路反射，在反射波所到之处电压提高1倍，而电流降为0。,末端短路反射在反射波所到之处电流提高1倍，而电压降为0。,末端接集中负载时的折反射当R和z,1,不相等时，来波将在集中负载上发生折反射。,集中参数等效电路(彼德逊法则),波的多次折射、反射,2 行波的折射和反射,3,行波通过串联电感和并联电容,电感使折射波波头陡度降低,由于电感电流不能突变，因此当波作用在电感初瞬，电感相当于开路，它将波完全反射回去，此时折射波为,0,，此后折射波电压随折射波电流增加而增加,电容使折射波波头陡度降低,由于电容电压不能突变，波通过电容初瞬，电容相当于短路,电压波穿过电感和旁过电容时折射波波头陡度都降低，但由它们各自产生的电压反射波却完全相反,波穿过电感初瞬，在电感前发生电压正的全反射，使电感前电压提高,1,倍,波旁过电容初瞬，则在电容前发生电压负的全反射，使电容前的电压下降为,0,由于反射波会使电感前电压提高，可能危及绝缘，所以常用并联电容降低波陡度,4 波在多导线系统中的传播,自波阻抗、互波阻抗的概念,多导线中电压、电流之间的关系方程,耦合系数的重要概念,5 波在传播中的衰减与畸变,线路电阻和绝缘电导的影响,冲击电晕的影响,线路参数满足下列条件时,波在线路中传播只有衰减，不会变形,原因在于:波在传播过程中每单位长度线路上的磁能和电能之比，恰好等于电流波在导线电阻上的热损耗和电压波在线路电导上的热损耗之比，即,电阻R,0,和电导G,0,的存在不致引起波传播过程中电能与磁能的相互交换，电磁波只是逐渐衰减而不至于变形。,冲击电晕的影响,形成的电晕套使导线有效半径增大，对地电容增大，因此自波阻抗减小；,轴向导电性能较差，电流基本上在导体内流动，线路电感参数不变，互波阻抗不变,导线对地电容增大，电感不变，从而使波速减小,多导线间耦合系数增大,使行波衰减和变形,6 绕组中的波过程,变压器在雷电冲击波作用瞬间，可等值为一个电容，称为入口电容,通过在绕组首端部位加一些电容环和电容匝以及增大纵向电容可降低电位梯度,三相变压器多相进波时的最大电位,变压器绕组之间的波过程通过静电耦合和电磁耦合传递,旋转电机匝间绝缘上的电压与入侵波陡度成正比,第7章 雷电过电压及期防护,纯净液体介质的电击穿理论,标准雷电冲击全波采用的是非周期性双指数波。,（2）导线对导线：应考虑相间过电压的作用、相邻导线在大风中因不同步摆动或舞动而相互靠近等问题。,这时用直流高电压试验来代替工频高电压试验。,如工频电压过高，避雷器的最大允许工作电压也越高，避雷器的冲击放电电压和残压也将提高，相应被保护设备的绝缘水平要随之提高,若性能指标有明显下降情况,即可能出现新的缺陷,4 波在多导线系统中的传播,油品质、温度、电压作用时间、电场均匀程度、压力,同类型设备在同样条件下所得的试验结果应该大致相同,若差别很大就可能存在问题,指示仪表可以是指针式表计，也可以是具有存储功能的数字式电压表。,（2）导线对导线：应考虑相间过电压的作用、相邻导线在大风中因不同步摆动或舞动而相互靠近等问题。,220kV(最大工作电压为252kV)及以下等级和220kV以上电压等级在过电压保护措施、绝缘耐压试验、最大工作电压倍数、绝缘裕度等方面都存在差异，可分为以下两部分：,试验变压器与连续运行时间不长，发热较轻，因而不需要复杂的冷却系统。,试验时可同时测量泄漏电流，由所得得“电压电流”曲线能有效地显示绝缘内部的集中性缺陷或受潮。,单根及双根避雷线的保护原理,1、气体中带电质点产生的方式,（2）绝缘在雷电过电压下的性能用雷电冲击耐压试验来检验。,研究雷电过电压的必要性,：,雷电现象极为频繁，产生的雷电过电压可达数千,kV,，足以使电气设备绝缘发生闪络和损坏，引起停电事故。,有必要理解雷电产生的原因、过程及参数，以理解,防雷原理,及设计,防雷设备,。,有必要对输电线路、发电厂和变电所的电气装置的采取,防雷保护,措施。,1 雷电放电和雷电过电压,雷电的放电过程：,先导放电阶段,主放电阶段 余辉放电阶段,主要的雷电参数有：,雷暴日及雷暴小时、地面落雷密度、主放电通道波阻抗、雷电流极性、雷电流幅值、雷电流等值波形、雷电流陡度等。,雷电过电压的形成,直击雷过电压,感应雷过电压,2 防雷保护设备,目前人们主要是设法去躲避和限制雷电的破坏性，基本措施就是加装避雷针、避雷线、避雷器、防雷接地、电抗线圈、电容器组、消弧线圈、自动重合闸等防雷保护装置。,避雷针、避雷线用于防止,直击雷过电压,避雷器用于防止沿输电线路侵入变电所的,感应雷过电压,。,避雷针防雷原理及保护范围,避雷针是明显高出被保护物体的金属支柱，其针头采用圆钢或钢管制成,作用是,吸引,雷电击于自身，并将雷电流迅速泄入大地，从而使被保护物体免遭直接雷击。,避雷针需有,足够截面,的接地引下线和良好的,接地装置,，以便将雷电流安全可靠地引入大地。,单根和双根等高避雷针的保护范围,3 介质损耗角正切的检测,（2）避雷器主要于雷电过电压的保护,但也用作内部过电压的后备保护,同类型设备在同样条件下所得的试验结果应该大致相同,若差别很大就可能存在问题,工频交流耐压试验是检验电气设备绝缘强度的最有效和最直接的方法。,1、对于300kV以下的电气设备,高压静电电压表的工作原理,通过测量绝缘表面上的电压分布亦能发现某些绝缘缺陷。,由于内部过电压被限制在一定水平内，系统绝缘水平仍以雷电过电压来决定,极不均匀电场中极间距离为主要影响因素、极性效应明显。,4 变电站电气设备绝缘水平的确定,指示仪表可以是指针式表计，也可以是具有存储功能的数字式电压表。,1、气体中带电质点产生的方式,避雷针防雷原理及保护范围,第9章 电力系统操作过电压,变压器的体积和重量近似地与其额定电压的三次方成比例。,避雷线（地线）防雷原理及保护范围,避雷线的防雷原理与避雷针相同，主要用于,输电线路,的保护,可用来保护发电厂和变电所，近年来许多国家采用避雷线保护500kV大型超高压变电所。,用于输电线路时，避雷线除了防止雷电直击导线外，同时还有分流作用，以减少流经杆塔入地的雷电流从而降低塔顶电位,避雷线对导线的耦合作用还可以降低导线上的感应雷过电压。,单根及双根避雷线的保护原理,避雷器工作原理及常用种类,避雷针,(,线,),不能完全避免设备不受雷击,;,从输电线路上也可能有危及设备绝缘的过电压波传入发电厂和变电所。,避雷器实质上是一种,过电压限制器,，与被保护的电气设备并联连接，当过电压出现并超过避雷器的放电电压时，避雷器先放电，从而限制了过电压的发展，使电气设备免遭过电压损坏。,避雷器的常用类型有：保护间隙、管型避雷器、阀式避雷器和金属氧化物避雷器。,对避雷器的基本要求,绝缘强度的合理配合,避雷器与被保护设备的伏秒特性应有合理的配合。在绝缘强度的配合中，要求避雷器的伏秒特性比较平直、分散性小。,绝缘强度的自恢复能力,避雷器一旦在冲击电压作用下放电，就造成对地短路。随之工频短路电流（工频续流）要流过此间隙，避雷器应当具有自行截断工频续流，恢复绝缘强度的能力，使电力系统得以继续正常工作,各种避雷器的保护原理及优缺点,阀式避雷器和氧化锌避雷器的技术指标,3 输电线路的防雷保护,在整个电力系统的防雷中，输电线路的防雷问题,最为突出,。,雷击线路时,自线路入侵变电所的雷电所也威胁设备安全。,输电线路上的雷电过电压可分为直击雷过电压和感应雷过电压两种,输电线路落雷次数:,每100km线路每年的雷击次数,耐雷水平：,雷击线路绝缘不发生闪络的最大雷电流幅值,以KA为单位。,雷击跳闸率：,每100km线路每年由雷击引起跳闸次数。这是衡量线路防雷性能的综合指标。,输电线路的直击雷过电压和耐雷水平,我国110kV及以上线路一般全线都装设避雷线，而35kV及以下线路一般不装设避雷线，中性点直接接地系统有避雷线的线路遭受直击雷一般有三种情况：,雷击杆塔塔顶；,雷击避雷线档距中央；,雷电绕过避雷线击于导线,有避雷线线路直击雷的,三种情况,线路跳闸需满足的条件：,线路落雷,雷电流超过线路耐雷水平，线路绝缘发生冲击闪络，雷电流沿闪络通道流入大地，但作用时间很短，线路开关来不及动作,当闪络通道流过的工频短路电流的电弧持续燃烧时，才会跳闸停电,雷击跳闸率计算,雷击杆塔时的跳闸率,绕击跳闸率,输电线路雷击跳闸率,架设避雷线、降低杆塔接地电阻、架设耦合地线、采用不平衡绝缘、装设自动重合闸、采用消弧线圈、装设避雷器、加强绝缘是主要的防雷方式,确定输电线路防雷方式时，还应全面考虑线路综合因素，因地制宜地采取合理的保护措施。,发电厂、变电所遭受雷害的两个方面：,雷直击于发电厂、变电所,防护措施是采用避雷针或避雷线,雷击输电线后产生的雷电波侵入发电厂、变电所,防护措施是装设避雷器，同时还应限制流过避雷器的雷电流幅值和陡度。,4 发电厂和变电所的防雷保护,110kV及以上的配电装置,一般将避雷针装在构架上.但在土壤电阻率 的地区,仍宜装设独立避雷针,以免发生反击,35kV及以下的配电装置仍宜采用独立避雷针,60kV的配电装置,在 地区宜采用独立避雷针,的地区采用构架避雷针,发电厂、变电所的直击雷保护,阀式避雷器的保护作用,变压器承受雷电波能力,变电所中变压器距避雷器的最大允许电气距离,U,j,:多次截波耐压值,变电所的进线段保护,为使变电所内避雷器能可靠地保护电气设备，必须限制流经避雷器的电流幅值不超过5kA（330kV-500kV为10kA)、限制侵入波陡度不超过一定的允许值。,35-110kV无避雷线线路,雷击变电所附近导线时,两者都有可能超过。,进线段保护是指在临近变电所1-2km的一段线路上加强防雷保护措施，从而使避雷器雷电流的幅值和陡度都降低到合理范围内。,35kV及以上变电所的进线段保护,保护角不宜超过20度,变压器的防雷保护,（1)三绕组变压器的防雷保护,（2）自耦变压器的防雷保护,（3）变压器中性点的防雷保护,旋转电机的防雷保护,（1）旋转电机的防雷保护特点,旋转电机主绝缘的冲击耐压值远低于同级变压器的冲击耐压值,运行中的旋转电机主绝缘低于出厂时的核定值,保护旋转电机用的磁吹避雷器的保护性能与电机绝缘水平的配合裕度很小,（主绝缘),由于电机绕组匝间电容较小，匝间承受电压正比于陡度，要求来波陡度较小,(匝间绝缘),电机绕组中性点一般不接地，三相进波时，中性点电压可达进波电压的两倍,(中性点绝缘）,（2）直配电机的防雷措施,避雷器保护,电容器保护,电缆段保护,电抗器保护,接地,接地就是指将电力系统中电气装置和设施的某些导电部分，经接地线连接至接地极，使其与大地保持等电位。,接地装置,接地极：埋入地中并直接与大地接触的金属导体,接地线：电气装置、设施的接地端子与接地极连接用的金属导电部分。,5 接地的基本概念及原理,接地的分类,工作接地,根据电力系统正常运行的需要而设置的接地，比如三相系统的中性点接地,保护接地,为了人身安全将电气设备的金属外壳接地，以保证金属外壳固定为地电位，若发生设备绝缘损坏而使外壳不致有危险的电位升高而引起工作人员触电。,防雷接地,减小雷电流通过接地装置时引起的电位升高,土壤中的电场强度,：,土壤电阻率 ：大地内的电流密度,零电位,靠近接地极处，电流密度和电场强度最大，离电流注入点愈远，地中电流密度和电场强度就愈小，在约2040m处，电位基本上为零。,接触电压,当人触及漏电外壳，加于人手脚之间的电压。,跨步电压,当人在分布电位区域内跨开一步，两脚间（水平距离0.8m）的电位差。,冲击系数,同一接地装置在冲击和工频作用下,将具有不同的电阻值,其比值为冲击系数。,冲击系数的大小,雷电流的幅值很大,会使地中电流密度增大而提高电场强度，若超过土壤击穿场强，在接地体周围的土壤中会发生局部火花放电，使土壤导电性增强而使冲击接地电阻小于工频接地电阻,由于雷电流的等值频率很高，接地体自身电感增大，阻碍电流向接地体远端流通。从而使冲击接地电阻大于工频接地电阻。,一般情况下，火花效应大于电感影响，冲击系数小于,1,；电感影响明显时,也可能大于,1,(1)单根垂直接地体（Ld),接地电阻,L:接地体的长度,d:接地体的直径（等边角钢时为0.84倍的每边宽度,扁钢时为0.5倍的宽度）,(2)多根垂直接地体并联（Ld),每根垂直接地体的接地电阻,利用系数（0.65-0.8）,(3)水平接地体,L:接地体的长度,h:接地体的埋设深度,A:表示因受屏蔽影响而使接地电阻增加的系数,L：接地体总长度,S：接地网总面积,(4)发电厂接地网的接地电阻,第8章 电力系统稳态过电压,内部过电压:,电力系统中,除了雷电过电压外,还存在由于自己内部原因而引起的过电压,包括稳态过电压和操作过电压,操作过电压:,稳态过电压：,由工频电压升高和谐振现象引起，持续时间比操作过电压长得多，有些甚至长期存在,过电压的分类,内部过电压的能量来自电网本身,一般用最大运行相电压的倍数表示,1 工频过电压的特点,（1)工频电压升高的大小会直接影响操作过电压的实际幅值。,操作过电压是叠加在工频电压升高之上的，从而达到很高的幅值。,（2）它的大小会影响保护电器的工作条件和保护效果,避雷器的最大允许工作电压是由避雷器安装处工频过电压值来决定的。如工频电压过高，避雷器的最大允许工作电压也越高，避雷器的冲击放电电压和残压也将提高，相应被保护设备的绝缘水平要随之提高,(3）持续时间长，对设备绝缘及其运行性能有重大影响,例如引起油纸绝缘内部电离,污秽绝缘子闪络,铁心过热,电晕等,2 空载线路电容效应引起的工频过电压,a）工频电压的升高程度与线路长度有关,b）工频电压的升高与电源容量有关,电源容量越小（X,S,越大),工频电压升高越严重。估计最严重的工频电压升高，应以系统最小电源容量为依据,3,不对称短路引起的工频电压升高,不对称短路是电力系统中最常见的故障形式，当发生单相或两相对地短路时，健全相上的电压都会升高，其中单相接地引起的电压升高更大一些。,阀式避雷器的灭弧电压通常也就是根据单相接地时的工频电压升高来选定的。,单相接地时，故障点各相的电压、电流是不对称的，为了计算健全相上的电压升高，通常采用对称分量法和复合序网进行分析。,对于中性点不接地系统，当单相接地时，健全相的工频电压升高约为线电压的,倍。,在选择避雷器时，灭弧电压取,110%,的线电压，称为,110%,避雷器,对中性点经消弧线圈接地系统在过补偿时，单相接地时健全相上电压接近线电压。,在选择避雷器灭弧电压时，取,100%,的线电压，称为,100%,避雷器,对中性点直接接地系统单相故障接地时，健全相电压约为,倍线电压,避雷器的最大灭弧电压取为最大线电压的,80%,，称为,80%,避雷器,分析,4,甩负荷时引起的工频电压升高,当输电线路在传输较大容量时，断路器因某种原因而突然跳闸甩掉负荷时，会在原动机与发电机内引起一系列机电暂态过程，它是造成工频电压升高的又一原因。,5,工频电压升高的限制措施,在考虑线路的工频电压升高时，如果同时计及空载线路的电容效应、单相接地及突然甩负荷等三种情况，那么工频电压升高可达到相当大的数值。,在一般情况下，220kV及以下的电网中不需要采取特殊措施来限制工频电压升高,实际运行经验表明,6,谐振过电压的分类,(1)线性谐振,电感参数L与电容C、电阻R一样，都是线性参数，不随电流、电压而变化,设计和运行时应设法避开谐振条件,(2)参数谐振,电感参数周期性变化,设计时应当避开谐振点,(3)铁磁谐振,带铁心电感的饱和现象,7,铁磁谐振的特点,是产生铁磁谐振的必要条件,可能存在两个稳定工作点,铁磁元件的非线性是产生铁磁谐振的根本原因，但其饱和特性本身又限制了过电压的幅值。,回路中的损耗会使过电压降低，当回路电阻值大到一定数值时，就不会出现强烈的的谐振现象。,几种铁磁谐振过电压及其限制措施,传递过电压,断线引起的铁磁谐振过电压,电磁式电压互感器饱和引起
