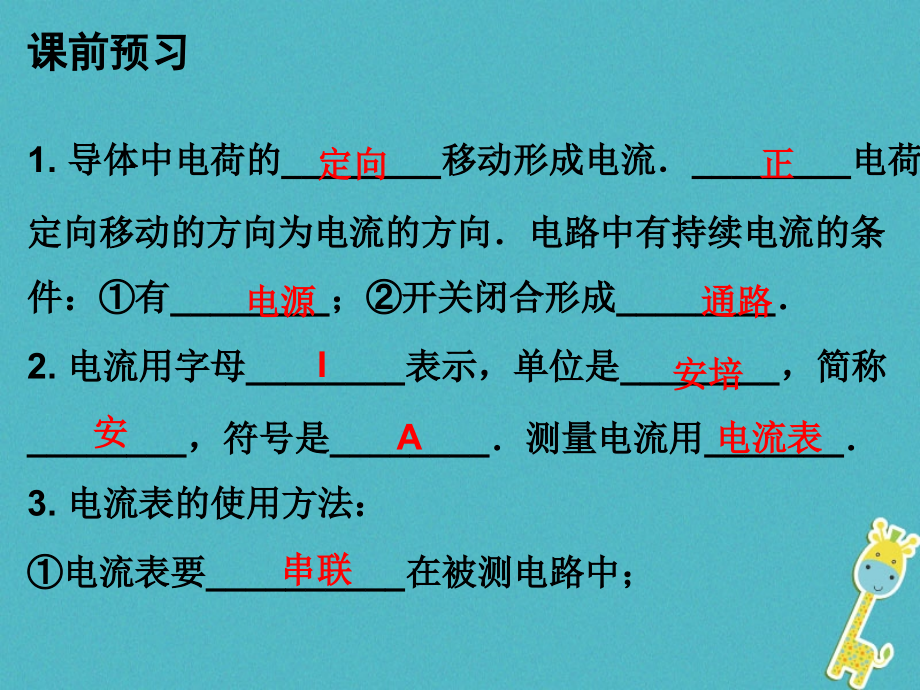

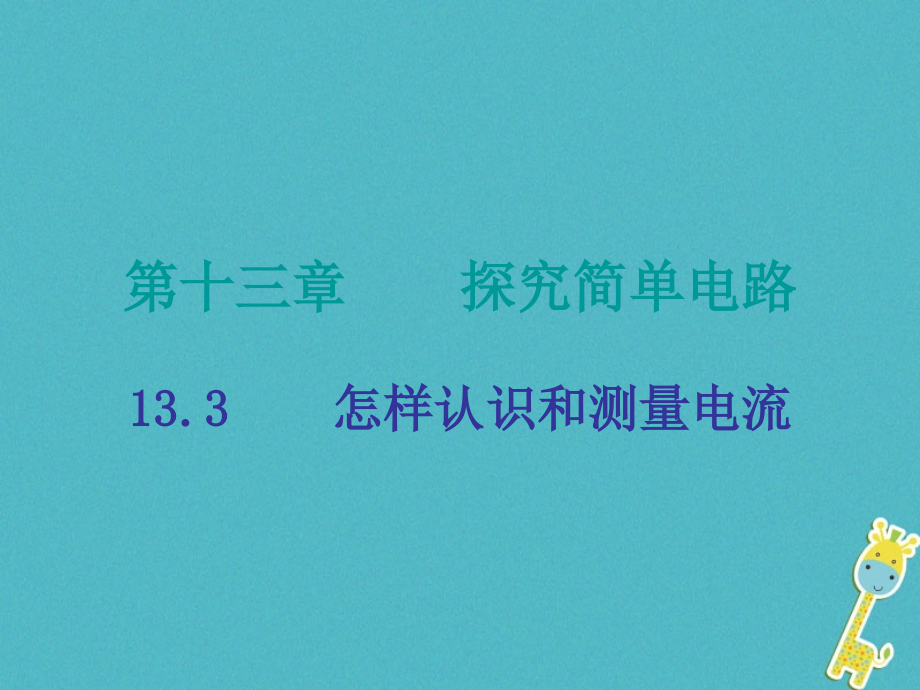

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,*,第十三章 探究简单电路,13.3,怎样认识和测量电流,课前预习,1.导体中电荷的_移动形成电流_电荷定向移动的方向为电流的方向电路中有持续电流的条件：有_；开关闭合形成_,2.电流用字母_表示，单位是_，简称_，符号是_测量电流用_,3.电流表的使用方法：,电流表要_在被测电路中；,定向,正,电源,通路,I,安培,安,A,电流表,串联,课前预习,正负接线柱接法要正确，使电流从_接线柱流进，从_接线柱流出；,被测电流_超过电流表的量程；,严禁将电流表的两个接线柱直接连到_上,“+”,“-”,不要,电源两极,课堂演练,知识点一 电流,1.下列关于电流的说法，正确的是(,),A.电荷的移动就形成电流,B.电路中有电源就一定有电流,C.负电荷定向移动的方向一定与电流方向相反,D.在电路中电流的方向是从电源正极出发流向电源的负极,C,课堂演练,2.（1）0,.,8 A=_mA=_A.,（2）700 A=_mA=_A,3.在图13-3-1中用箭头标示出电路中的电流方向,800,810,5,0,.,7,710,-4,如答图13-3-1所示.,课堂演练,知识点二 电流表,4.关于电流表的使用方法，下列说法正确的是(,),A.电流表应并联在电路上,B.电流应从电流表的正接线柱流出，负接线柱流进,C.电流表能直接接在电源两极上,D.被测电流要小于电流表的量程,D,课堂演练,5.下列电路中，电流表测通过灯L,1,电流的是(,),C,课堂演练,6.某同学使用电流表时，估计待测电路中的电流应选用00,.,6 A的量程，但他误用03 A的量程来测量，这样做的结果是(,),A.指针摆动角度大，会损坏电流表,B.指针摆动角度小，会损坏电流表,C.指针摆动角度小，读数比较准确,D.指针摆动角度小，读数不够准确,D,课堂演练,7.如图13-3-2所示，甲表所用的量程是_，该量程的分度值是_，读数是_；乙表所用的量程是_，该量程的分度值是_，读数是_,00,.,6 A,0,.,02 A,0,.,32 A,03 A,0,.,1 A,0,.,6 A,课后作业,夯实基础,1.家用电视机正常工作时，通过的电流约为(,),A.0,.,05 A,B.0,.,5 A,C.5 A,D.50 A,B,课后作业,2.如图13-3-3是连入某电路的电流表的读数，正确的是(,),A.0,.,32 A,B.1,.,6 A,C.0,.,26 A,D.1,.,52 A,B,课后作业,3.用一只完好的电流表测量通过同一灯泡的电流，如选用03 A量程，测得电流为0,.,5 A，如选用00,.,6 A量程，测得电流为0,.,52 A，那么通过灯泡的电流为,(,),A.0,.,52 A,B.0,.,51 A,C.0,.,5 A,D.无法判断,A,课后作业,4.关于电流表的使用,下列说法不正确的是(,),A.测量电流时，若不知道被测电流的大小，应选择较小量程,B.不允许将电流表直接接在电源的两极上,C.在用电流表测量电路中电流的实验中，将00,.,6 A的量程接入电路，而一位同学却按03 A的量程读数，读得1,.,4 A，则电路中实际电流为0,.,28 A,D.用电流表测电流，必须将电流表串联在被测电路中,A,课后作业,5.下图所示为用电流表测量通过灯L,1,的电流的电路图，其中电路连接正确的是(,),D,课后作业,6.电荷的_移动形成电流，人们把_定向移动方向规定为电流方向按照这个规定，在一个闭合电路中，在电源外部，电流的方向是从电源的_极经过用电器流向电流的_ 极的金属是常用的导体，金属导电靠的是_（填“质子”或“电子”）定向移动，金属导体内形成电流的方向与自由电子定向移动的方向_（填“相同”或“相反”）,定向,正电荷,正,负,电子,相反,课后作业,7.电学实验中，连接电路时开关应处于_状态，电流表应_（填“串联”或“并联”）在被测电路中，电流应从电流表的_接线柱流入,断开,串联,正,课后作业,8.如图13-3-4所示的电路中,开关闭合时电流表甲测量的是通过灯_(填“L,1,”“L,2,”或“L,1,和L,2,”)的电流,电流表乙测量的是通过灯_(填“L,1,”“L,2,”或“L,1,和L,2,”)的电流.L,1,和L,2,两只灯泡是_(填“串联”或“并联”)关系,L,2,L,1,并联,课后作业,9.如图13-3-5所示，灯L,1,、L,2,是并联，现要测L,2,支路中的电流时，线头P应与电流表的_ 接线柱相连，若要测L,1,与L,2,并联后总的电流，线头P应与电流表的_接线柱相连,“3”,“-”,课后作业,10.甲、乙、丙三位同学在做“用电流表测电流”的分组实验，闭合开关前,他们的电流表指针均指在零刻度处当闭合开关试触时，发现电流表指针摆动分别出现了如图13-3-6甲、乙、丙所示的三种情况请分析他们在电流表的使用上分别存在什么问题,并写在下面的横线上,课后作业,（1）甲同学的问题：_.,（2）乙同学的问题：_.,（3）丙同学的问题：_,11.请根据图13-3-7甲,所示的电路，用笔画线,代替导线，将图13-3-7,乙中的实物连接起来,所选量程过小,正负接线柱接反,所选量程过大,课后作业,如答图13-3-2所示.,课后作业,能力提升,12.,如图,13-3-8,甲所示是用电流表测量电流的实物连接图，请按照要求回答问题：,课后作业,（,1,）图,13-3-8,甲中电流表测量的是通过灯泡,_,的电流,（,2,）电流表的示数如图,13-3-8,乙所示，则电流表测出的电流是,_A,（,3,）如果要用电流表测通过灯泡,L,1,和,L,2,的总电流且只允许移动一根导线，应将导线,_,（填“,a”“b,”,或“,c”,）的右端接在电流表的,_,（填“,-”“0.6”,或“,3”,）接线柱上,L,2,1.5,b,“”,课后作业,13.,某同学用如图,13-3-9,所示的电路测通过灯泡,L,1,的电流,课后作业,（,1,）该图中电流表的连接错误是,_.,（,2,）若要测量通过灯,L,2,的电流,且只允许变动原图中的一根导线中的一个端点的连线位置，请在图甲中将需要改动的导线上打“,”,，然后画出正确的连线,正负接线柱接反了,如答图,13-3-3,所示,.,课后作业,（,3,）若要测量通过,L,1,和,L,2,两盏灯的电流之和，那么在第（,2,）问的基础上只允许变动原图中的一根导线中的一个端点的连线位置，请在图,13-3-9,乙中将需要改动的导线上打“,”,，然后画出正确的连线,如答图,13-3-4,所示,.,
