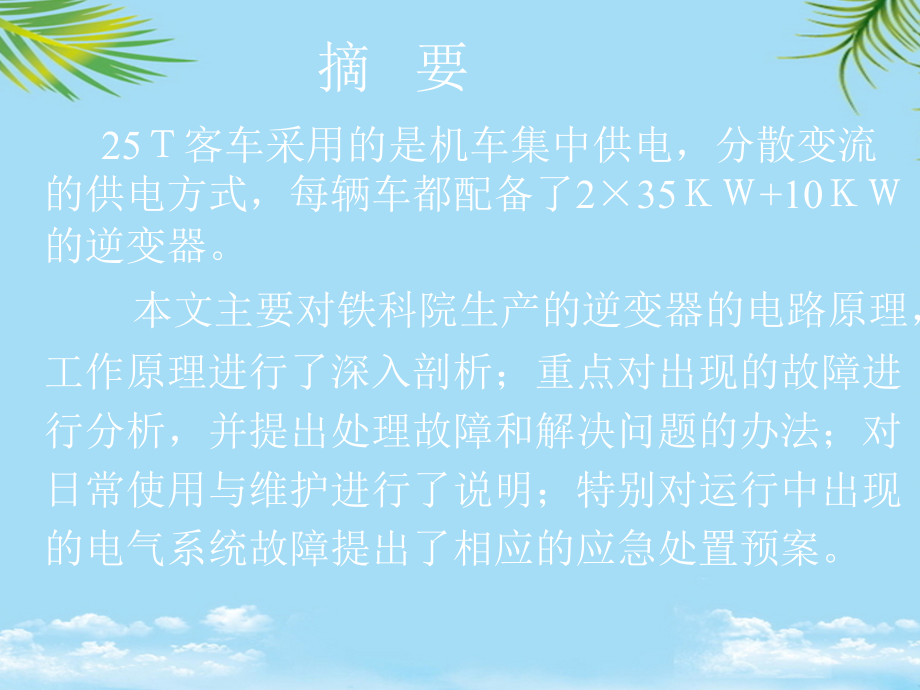

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,25T客车逆变器,电路分析故障处理及使用维护,25,客车采用的是机车集中供电,分散变流的供电方式,每辆车都配备了,2,35,+10,的逆变器。,本文主要对铁科院生产的逆变器的电路原理,工作原理进行了深入剖析;重点对出现的故障进行分析,并提出处理故障和解决问题的办法;对日常使用与维护进行了说明;特别对运行中出现的电气系统故障提出了相应的应急处置预案。,摘 要,关键词,25T客车 铁科院,逆变器 电路分析,故障处理 应急预案,使用维护,逆变器系统概述,25T型客车逆变器是专为25新型DC600V供电客车空调电源研制开发的,采用DC-AC变换技术。逆变器设两台互为独立的热备逆变器单元,逆变器容量:235kVA逆变器10kVA隔离变压器。当某一台逆变器发生故障造成停止输出时,另一台逆变器可通过转换向两路负载供电,以确保客车用电设备的正常工作。,该逆变器箱体采用耐候钢结构,箱体为全密封结构,并装有防飞石装置。功率电缆出线采用万可接线端子,控制线也采用万可接线端子。控制装置位于箱体中间腔体前部,逆变器模块位于箱体中间腔体后部,控制箱的后面,正弦滤波器、EMC滤波器、变压器及输出接触器位于箱体两侧腔体。,25T型软卧客车逆变器箱外形及安装尺寸如图所示。,主要技术参数和性能指标,1、额定容量:,逆变器:235kVA(按负载功率因数0.8考虑),隔离变压器:10kVA,2、逆变器效率不小于90%(额定输出负载),3、额定输入电压:DC600V,电压范围:DC500VDC660V,相对峰-峰纹波因数15%,瞬态过电压720V,允许持续不小于2s,1200V,允许持续不小于200s。,控制回路:额定电压:DC110V,电压范围:DC80VDC130V,相对峰-峰纹波因数15%;,4、输出电压,恒压恒频(CVCF)方式,三相交流电压有效值 380V,5、逆变器输出三相负载允许有不大于20%的不平衡。,6、逆变器采用VVVF启动控制方式,满载启动时间应不大于15s,启动过程中,风机和压缩机电机启动电流的,最大值应小于稳态电流的1.5倍。,7、逆变器应有一定的承受输入电压突变的能力及输入过电压、输出负载过流、缺相、短路和半导体器件过热,等保护功能。,8、逆变器工作时,噪声应不大于70dB(A)(1m处)。,9、主要功率器件散热器的表面温升小于40K。,10、平均无故障小时应大于50000h。,逆变器原理方框图说明,逆变器将客车控制柜接入的DC600V电源,通过充电电阻到中间支撑电路再到六只IGBT功率开关器件上。同时接入DC110V电源供给控制回路,经电源模块变压给控制电路CPU和IGBT驱动板提供电源。驱动板向IGBT发送开通/截止脉冲信号,使IGBT在逆变控制电路控制下,按设定程序正确导通与关断。与此同时电压检测电路(各电压传感器),电流检测电路(各电流传感器)把检测到各部分工作状态与控制电路中CPU系统预先设定的工作状态比较之后,决定是否发送正常运行或停机保护命令。同时依据输入电压变化按程序动态调节输出电压,使逆变器输出恒压恒频弦脉宽调制电压,经滤波电感与电容构成的LC滤波电路变换为正弦波(380V 50HZ)供给空调机组使用。而隔离变压器通过星形三角形电路转换,把逆变器提供的三相380V电压变成三相四线制380V电压并输出三组AC220V交流电供负载使用。,DC600V,输 入 电 路,缓 冲 电 路,中 间 支 撑 电 路,三相桥式逆变电路,逆变电 路,交 流 滤 波,电,路,输 出 电 路,负 载,放 电 电 路,LV,LV,LAA,LA,LV,LV,CPU主板,驱动板,联络 开 关,下部网关,PLC网关,逆变,电路,综合柜信,息显示屏,注:红色为CPU输入信号,蓝色为CPU输出信号,棕色为驱动板输出信号,逆 变 器 原 理 方 框 图,逆变器电路原理图,逆变器电路工作原理分析,一、输入电路,输入电路原理:该电路由电压传感器,LV11,、输入电感,L1,及直流接触器,KM11,常开触头组成。,LV11,将检测到的输入电压传送给控制电路的,CPU,主板,当输入电压值介于,DC500-DC660V,时,,CPU,经比较处理后传出信号通过固态继电器将,KM11,吸合,完成电源输入,并对其进行,L,形滤波,.,当电压低于,500V,或高于,660V,时,,KM11,保持断开,同时,CPU,将输入过压或欠压信号送给控制柜,具有过压欠压保护功能。,二、缓冲与中间支撑电路,该电路由充电电阻R11、接触器KM12、熔断器FU11,电压传感器LV12,电流传感器LA11,及四个均衡电阻R12R15,四个电容C11C14,及另两个电容C15、16组成。其中R11和电容C11C14组成RC电路,初始阶段为了避免对电容直接充电,电源经R11限流给电容充电,当电容充电达到DC450V时,LV12将检测到的信号传给CPU主板处理后再经驱动单元将KM12吸合,此时R11被短路,电流不经R11而直接经KM12送入后面的环节,实现了对电路的缓冲。此电路经电容滤波后得到较为平滑的直流电压,保证电源品质。,该电路由六个大功率IGBT组成一个三相桥式逆变电路,此电路是逆变器的心脏,另有三个电容对IGBT进行保护。IGBT作为开关元件,具有开关频率高、驱动简单、损耗低的特点。直流600V经此电路逆变为三相三线的380V正弦交流电。,三、三相桥式逆变电路,四、交流滤波电路,该电路由输出接触器KM13、三个有效值电流传感器及滤波器EMI1组成,经此电路对高次谐波进行滤波,使输出的正弦波波形更加平滑供用电器使用。,五、输出电路,六、放电电路,该电路由放电电阻R16和接触器FKM13组成,当工作完毕断开DC600V电源后,LV12检测到的信号传给CPU,经处理后传出信号使FKM13闭合,中间电路的电容余电经R16放电。,注:更换故障部件前,应先关断DC600V主电源,再关DC110V控制电源的原因就是为了使FKM13闭合放电,以保证人身安全。,输出的三相三线制AC380V经此隔离变压器通过星形三角形电路转换变为三相带中线(三相四线制)及三组AC220V输出使其波形更加平滑,供伴热、通风机,插座等负载使用。,七、隔离变压器,八、联络开关KM4,当一台逆变器故障另一台正常时。CPU收到故障信号经处理再通过PLC发出减载信号使空调半载运行,然后将KM14闭合。这样就由一台逆变器向两路负载供电,确保客车用电设备的正常工作。,逆变器故障分析与处理,代码,含义,故障原因,处理方法,00,正常,01,输入过压,1、用万用表测量实际输入电压,2、不过压是电压传感器故障,更换电压传感器,3、不过压,电压传感器接线松动或漏电,紧固接线或处理漏电,4、确实过压,是电网电压过压,等待电网电压正常,代码,含义,故障原因,处理方法,02,输入欠压,1、用万用表测量实际输入电压,2、不欠压是电压传感器故障,更换电压传感器,3、不欠压,电压传感器接线松动或漏电,紧固接线或处理漏电,4、确实欠压,是电网电压欠压,等待电网电压正常,代码,含义,故障原因,处理方法,03,输出过压,1、用万用表测量实际输出电压,2、不过压是电压传感器故障,更换电压传感器,3、不过压,电压传感器接线松动或漏电,紧固接线或处理漏电,4、确实过压,断DC600V,断Q39重新给电一次,能自动恢复是由于干扰或软故障引起,5、确实过压,按4操作未恢复正常,更换驱动板或CPU主板,代码,含义,故障原因,处理方法,04,输出过压,1、用万用表测量实际输出电压,2、不过压是电压传感器故障,更换电压传感器,3、不过压,电压传感器接线松动或漏电,紧固接线或处理漏电,4、确实过压,断DC600V,断Q39重新给电一次,能自动恢复是由于干扰或软故障,5、确实过压,按4操作未恢复正常,更换驱动板或CPU主板,代码,含义,故障原因,处理方法,05,输出过流,1、负载有短路或漏电,甩开各负载摇表测量各负载对地绝缘,查找短路故障和漏电故障,2、如1正常,判断是逆变器输出端子有短路或漏电,处理输出端子短路,漏电故障,3、如1、2均正常,判断是电流传感器故障或电流传感器接线松,更换,紧固,代码,含义,故障原因,处理方法,06,输出过载,1、用电器有过载(如风机卡死、冷凝器脏堵、压缩机卡死等),查找处理用电器过载,2、电压传感器或电流传感器故障,更换电压传感器或电流传感器故障,3、电压传感器或电流传感器接线松,紧固接线,4、负载确实过大,减载运行,代码,含义,故障原因,处理方法,07,IGBT,故障,1、断DC600V空气开关,断Q39,重新给电一次,能自动恢复一般是由于干扰或软故障引起,2、按1操作未恢复正常,判断是IGBT故障,能自动恢复一般是由于干扰或软故障引起,用开IGBT接线,单独量每个IGBT电阻,然后对6个IGBT电阻进行比较,其中有差别较大的IGBT即为此IGBT出现故障,对其进行更换,3、如2正常,判断是驱动板故障,更换驱动板,1、检查快速熔断器FU11是否正常,25T客车电器设备操作维护规程-四方研究所,1、断开DC600V电源,(Q1、Q2、Q3)并等待放电完毕(逆变器内有大电容),断开AC380V所有负载电源开关。,17、故障车辆“严禁合闸”红牌不撤,并在明显易见位置挂“有电危险勿动”标记,以防旅客误动临时配线。,3、必须挂“线路更改勿动”标志。,合上Q39和Q3电源开关启动车下逆变系统,延时等待后,在触摸屏上查看逆变信息,确认输出电压、频率、工况正常,最后启动负载。,该电路由六个大功率IGBT组成一个三相桥式逆变电路,此电路是逆变器的心脏,另有三个电容对IGBT进行保护。,一名监督和检查;,三相交流电压有效值 380V,注:更换故障部件前,应先关断DC600V主电源,再关DC110V控制电源的原因就是为了使FKM13闭合放电,以保证人身安全。,运行中将逆变1负载线应急接入逆变2使用,但需注意减载运行(详见应急预案一),7、加强监控。,4、确实过压,断DC600V,断Q39重新给电一次,4、如1、2、3项正常,检查中间环节电压传感器LV12是否正常,4、确实过压,是电网电压过压,代码,含义,故障原因,处理方法,09,散热器超温:,散热器上装有一个温度开关,平时常开,当温度超过温升,40,-45(外温,+40,-45)或超过,85,时闭合,送超温信号给,CPU,,停止逆变器的工作。,1、散热器损坏散热不良,修理散热器,2、散热器上积污或被异物遮盖,去污,去遮盖物,3、温度开关未到,闭合温度时闭合,判断是温度开关故障,更换温度开关,4、温度确实过高(由于环境温度太高未超过温升,40,-45,却达到,85,),自然冷却,待低于85,后过一段时间再重新启动,代码,含义,故障原因,处理方法,0D,内,部,故,障,中间环节无电,1、检查快速熔断器FU11是否正常,更换熔断器,2、如1正常,检查主接触器KM11和短路接触器KM12是否损坏,更换,3、如1、2项正常,检查充电电阻R11是否正常(测量电阻值),更换充电电阻,4、如1、2、3项正常,检查中间环节电压传感器LV12是否正常,更换电压传感器,5、如1、2、3、4项正常,检查中间支撑电容C11C14是否正常,更换支撑电容,代码,含义,故障原因,处理方法,0D,内,部,故,障,中间环节过流,1、检查逆变器输出是有否短路,更换逆变器元器件或输出部分电器,2、如1项正常,检查电流传感器是否正常,更换电流传感器,代码,含义,故障原因,处理方法,0D,内,部,故,障,IGBT,开关元器件过流保护,1、检查IGBT特性参数或损坏,如损坏,更换,2、如1项正常,检查IGBT驱动器是否正常,如损坏,更换驱动板,代码,含义,故障原因,处理方法,0D,内,部,故,障,过热保护,1、检查IGBT开关元器件特性参数,元件是否损坏,元件参数不对或损坏,更换,2、如1项正常,检查温度传感器是否正常(详见09散热器超温),更换温度开关,3,、确实高温,自然冷却,减少负载运行等,代码,含义,故障原因,处理方法,OE,接触器故障,1、断DC600V、断Q39重新给电 一次,重新给电如能消除可能是误报或软故障,2、检查DC110V电源是否正常(77135V),处理电源故障,3、如2正常,检查主接触器KM11与短路接触器KM12的驱动单元是否损坏(驱动单元:是一个固态继电器间接驱动这些接触器,故称为驱动单元),更换驱动单元,4、有无漏电现象(DC110V漏电使主接触器不能吸合),处理漏电现象,5、接触器接线松动或脱落,紧固接线,6、接触器触点烧结,更换接触器,7,、接触器机械故障,代码,含义,故障原因,处理方法,FE,节点离线,1、空气开关Q39和箱内DC110V空气开关未合,合空气开关,2、下部网关坏或接口松动,充电机和逆变器离线,是下部网关坏,更换下部网关,3上部网关坏或接口松动,很多电器设备(如烟火,车门信息)都离线是上部网关坏,4、逆变器内CPU板上的通讯片装错了,只逆变器离线而充电机正常是通讯片错装,一般发生在逆变1与逆变2的通讯片装错,代码,含义,故障原因,处理方法,逆变器三相无输出,1、检查三相输出接触器是否正常,更换接触器,2、三相线接线松动或脱落,紧固接线,代码,含义,故障原因,处理方法,逆变器三相输出不正常,1、检查三相输出滤波器是否正常(在滤波器前端测量电压,如正常,而在滤波器后端测量不正常,即可判断滤波器故障),更换输出滤波器,2、如1正常,检查输出电压传感器是否正常(用万用表测量),更换电压传感器,3、检查输出电压传感器接线是否松动或脱落,紧固接线,代码,含义,故障原因,处理方法,二台逆变器均显示,00,正常,但一台逆变器无输出电压,1、某一台逆变器输出至四合一控制柜间断线或接线松动脱落,处理配线故障,接触器KM13故障,更换,3、驱动板坏(CPU板发出了驱动信号并未发故障信号给PLC,但驱动板未执行,故出现上述现象),更换驱动板,运行中将逆变,1,负载线应急接入逆变,2,使用,但需注意减载运行(详见应急预案一),3、如1、2均正常,判断是电流传感器故障或电流传感器接线松,5、严禁全载运行,工作电流不能大于30A,2、如1正常,判断是逆变器输出端子有短路或漏电,10000微法/400V,12、“有电危险勿动”红牌,运行中一台逆变器故障,另一台正常,联络开关KM4不合,且重新给电复位无效。,2、检查DC110V电源是否正常(77135V),等保护功能。,3、如2正常,判断是驱动板故障,1、用万用表测量实际输出电压,能自动恢复一般是由于干扰或软故障引起,3、尖嘴钳 4、万用表,LV11将检测到的输入电压传送给控制电路的CPU主板,当输入电压值介于DC500-DC660V时,CPU经比较处理后传出信号通过固态继电器将KM11吸合,完成电源输入,并对其进行L形滤波.,逆变器关断时先切断负载,再切断Q3,最后关断Q39,遵循“先开后关”原则。,1、断开DC600V电源,(Q1、Q2、Q3)并等待放电完毕(逆变器内有大电容),断开AC380V所有负载电源开关。,3、不过压,电压传感器接线松动或漏电,1、空气开关Q39和箱内DC110V空气开关未合,4、有无漏电现象(DC110V漏电使主接触器不能吸合),电气系统故障应急预案,应急预案一,:,运行中一台逆变器故障,另一台正常,联络开关KM4不合,且重新给电复位无效。,一、应急处理思路:,将故障逆变器所带负载并联接入正常逆变负载,用正常逆变器带负载工作,保证旅客需要。,二、应急处理方法,:,1、断开DC600V电源,(Q1、Q2、Q3)并等待放电完毕(逆变器内有大电容),断开AC380V所有负载电源开关。并确认断开,禁止带电作业。,2、在四合一控制柜接线排XS1处将故障逆变器所带负载线(接线排下端)全部卸下,按线号U、V、W并联接入正常逆变器所带负载线(接线排下端)并确认拧紧。,3、再一次确认接线正确无误,无短路、漏电,接线牢固。,4、合DC600V电源,5、合空调负载(只许试验位手动控制半冷或半暖),6、如空调负载有反相现象,重复2的工作,将三相线的任意两根进行调换,保证相序正确。再重复4、5、6的工作。,7、再合电茶炉等负载开关。,8、注意保证工作电流不大于30A。当逆变器出现过载保护时,减载保证空调正常运行。,9、在控制柜挂上“线路更改勿动”标志。,10、加强监控,有异常随时拉闸,。,三、工具备品,:,1、平口起,2、十字起,3、尖嘴钳,4、万用表,5、手电筒,6、剥线钳,7、绝缘胶布,8、钢丝钳,四、注意事项:,1、两名列检人员必须全部到位,一名操作,,一名监督和检查;,2、重新给电间隔时间至少30S,3、严禁带电作业;,4、必须确认接线正确无误无短路、漏电;,5、严禁全载运行,工作电流不能大于30A,6、必须对故障车辆加强监控,以防不测。,应急预案二,:,运行中两台逆变器故障,且重新给电复位无效。,一、处理思路:,将故障车辆的重要负载(空调负载)经临时线接入相邻车辆的逆变器2输出端子,保证旅客需要。,二、处理方案:,1、断开故障车辆DC600V电源,(Q1、Q2、Q3)并等待放电完毕,断开AC380V所有用电器电源开关,并确认断开,禁止带电作业。,2、在四一控制柜内将接线排XS1上端的U1、V1、W1线卸下用绝缘胶布包扎良好,并固定好。,3、将备用线的一端按U、V、W相序接入接线排XS1处卸线后的空端子,并确认接线紧固。,4、关好故障车辆四合一柜柜门,注意不能压备用线,以防破皮漏电或短路。,5、挂“严禁合闸”红牌,并派专人驻守,6、将备用线牵至相邻正常车辆,注意备用线放在地毯下,以防挤压踩踏 破皮造成漏电或短路。,7、断开相邻正常车辆DC600V电源(断Q1、Q2、Q3)并等待放电完毕,断开AC380V全部用电器电源开关,并确认断开,禁止带电作业。,8、在相邻正常车辆四合一柜内接线排XS1处,将U2、V2、W2的接线排下端线全部卸下,用绝缘胶布包扎良好,并固定好。,9、将备用线的另一端按相序接入接线排XS1处下端卸线后的空端子,并确认接线牢固。,10、对两车辆的接线及备用线的放置再一次检查确认,确认接线正确无误,无短路、无漏电、接线牢固。,11、合正常车辆DC600V开关,12、合故障车辆AC380V空调开关(只允许开半冷或半暖)其余AC380源开关不合。,13、检查故障车辆AC380V空调机组运行状况,如有反相,调整,相序直到运行正常。,14、合正常车辆AC380V空调电源开关(只允许开半冷或半暖),其余AC380V电源开关不合。,15、注意保证两车的工作电流不大于30A。,16、关好两车四合一柜门,注意不要挤压临时备用线。,17、故障车辆“严禁合闸”红牌不撤,并在明显易见位置挂“有电危险勿动”标记,以防旅客误动临时配线。,18、派一名乘务员驻守,加强监控,有异常时随时拉闸,。,三、,工具备品,:,1、平口起 2、十字起,3、尖嘴钳 4、万用表,5、手电筒 6、剥线钳,7、绝缘胶布 8、钢丝钳,9、9、扎带,10、一根30米长310mm,2,机车车辆电缆线,(两头打好U、V、W标记),11、“严禁合闸”红牌,12、“有电危险勿动”红牌,四:注意事项:,1、两名列检人员必须全部到位,一名操作,一名监督和检查;,2、严禁带电作业;,3、必须确认接线正确无误无短路、漏电,接线牢固;,4、严禁全载运行,工作电流不能大于30A;,5、必须挂“严禁合闸”红牌和“有电危险勿动”红牌,6、完毕后必须对故障车辆加强监控,以防不测,应急预 案 三,运行中充电机故障,且重新给电复位无效,一、应急处理思路:,充电机故障不能充电,而电池容量不够,会产生灭灯后果,将本车供电的所有用电器并联接入母线,因母线全列贯通,不会有影响,用母线电源供给用电器,保证旅客需要。,二、应急处理方案,1、联系车长,告之车长将应急处理,让其做好旅客工作,并让旅客作好临时停电准备。,2、准备好工具、材料,3、切断Q30.,4、卸下接线排XS3上端的L+端子,并用绝缘胶布包扎好。,5、切断Q20及DC110V用电器开关。,6、用短接线将+110端子和缷下L+后的空端子连接,并拧紧。,8、确认接线牢固、无漏电。,9、合Q20、Q30开关,逐个合上用电器开关。,10、在控制柜挂上“线路更改勿动”标志。,11、加强监控,三、工具备品,1、平口起,2、十字起,3、尖嘴钳,4、万用表,5、手电筒,6、剥线钳,7、绝缘胶布,8、钢丝钳,9、一根20cm长的短接线(6mm,2,机车车辆电缆线),四、注意事项:,1、,必须断开所有DC110V负载,2、,防止错接,3、必须挂“线路更改勿动”标志。,4、必须加强监控,应急 预 案四:,播音车单向逆变器故障,一、应急处理思路,:,列车影视系统主机电源由单向逆变器输出的AC220V供给,播音车单向逆变器故障,列车影视系统主机无电源,造成全列车无电视节目。应急将邻车单向逆变器输出的AC220V电源接入影视系统主机,保证影视系统正常工作。,一、,二、应急处理方案:,1,、,关闭播音车单向逆变器开关和影视系统主机“系统 电源”开关;,2,、,卸下影视系统主机“系统电源”开关上方的,U213,、,N210,线端子并用绝缘胶布包扎良好;,3,、,将备用线一端接入“系统电源”开关上方,并拧紧螺丝;,4,、,将备用线牵至相邻正常车辆,注意备用线放在地毯下,以防挤压踩踏 破皮造成漏电或短路;,5,、,将备用线有插头的一端插入邻车的交流插座内;,6,、,打开“系统电源”开关;,7,、,加强监控。,三、工具备品:,1、平口起,2、十字起,3、尖嘴钳,4、万用表,5、手电筒,6、剥线钳,7、绝缘胶布,8、钢丝钳,9、两根4 mm,2,机车车辆电缆线(一端装插头),四、注意事项:,1、严禁带电操作,2、必须挂“有电危险勿动”红牌,3、必须确认接线正确无误无短路、漏电,接线牢固,4、加强监控,逆变器主电路元件目录,序号,代 号,名 称,型号/规格,数量,西安,1,FU11,熔断器,NGT1-1000V/200A,12,三菱公司,2,IGBT,IGBT模块,CM300DY-24H,32,铁科院,3,CPU,主控板,12,铁科院,4,DR,驱动板,12,5,LV11,直流电压传感器,VBT500,11,6,LV21,直流电压传感器,AV100,11,7,LV12,直流电压传感器,LV100,12,8,LV13,交流电压传感器,VBT500-NNDIC4,12,9,LA11,直流电流传感器,12,10,LA12LA13,瞬时值交流电流传感器,LT208-S,22,11,LA14-LA16,有效值交流电流传感器,LT109,32,12,R11,充电电阻,12,13,R16,放电电阻,200欧/100W,12,14,R12R15,电阻,33K/20W,42,15,C11C14,充电电容,10000微法/400V,42,16,C15、C16,电容,22,17,L1,输入电感,1,18,Luw11,交流滤波电感,05mH/60A,32,19,Cuvw11,交流滤波电容,270微法/370VAC,12,20,EMI1,滤波器,ZYH-EN-20A,12,中宇豪,使用与维护方法,一、使用方法,:,1、使用逆变器前,检查综合控制柜是否有DC600、DC110V输入工作电压,通过触摸屏查看供电信息,检查电压与电流显示是否正常。确认逆变器输入电压工况。合上Q39和Q3电源开关启动车下逆变系统,延时等待后,在触摸屏上查看逆变信息,确认输出电压、频率、工况正常,最后启动负载。逆变器关断时先切断负载,再切断Q3,最后关断Q39,遵循“先开后关”原则。,2、处理故障前,应先关断主电源,再关断控制电源,并等待5分钟以上,让电容放电完毕,严禁带电操作,以免损坏部件和保证人身安全。,二、日常维护:,1、定期清理机箱内的积灰和机箱外散热器,表面的油灰和赃物。,2、定期检查逆变器接插件和固定螺栓的有,无脱、松和损坏。,3、定期检查电缆线有无绝缘损坏和漏电现,象。,三、,A1修程:,1、检查逆变器箱体无破损,变形,吊架无 开焊裂纹,紧固螺丝无松动。,2、检查逆变器箱体门盖板的密封防水性能。,3、清扫散热器表面的油灰和脏物。,4、检查各元件安装紧固情况。,5、,清扫逆变器箱内及各元器件上灰尘。,6、,检查各接线端子紧固情况。,7、,检查电容组件有无漏液或塌陷。,8、,检查IGBT有无裂纹和放电痕迹。,9、检查各接触器触头(触头表面发黑或 磨损超过1.5mm时更换接触器)。,10 检查接触器通电动作情况(连跳、卡死、粘连等故障时必须更换)。,11、作业完毕需关闭好门盖及裙板。,12、对整机分列进行空载、负载实验,确认工作正常无故障。,主要参考文献,25T型客车附录-长春客车股份,25T客车培训教材-南京浦镇车辆厂,25T客车电器设备操作维护规程-四方研究所,25T客车逆变器操作维护使用说明书-铁科院,逆变器箱-株 洲所,逆变器箱-常州所,逆变器箱-南京华士,再见,
