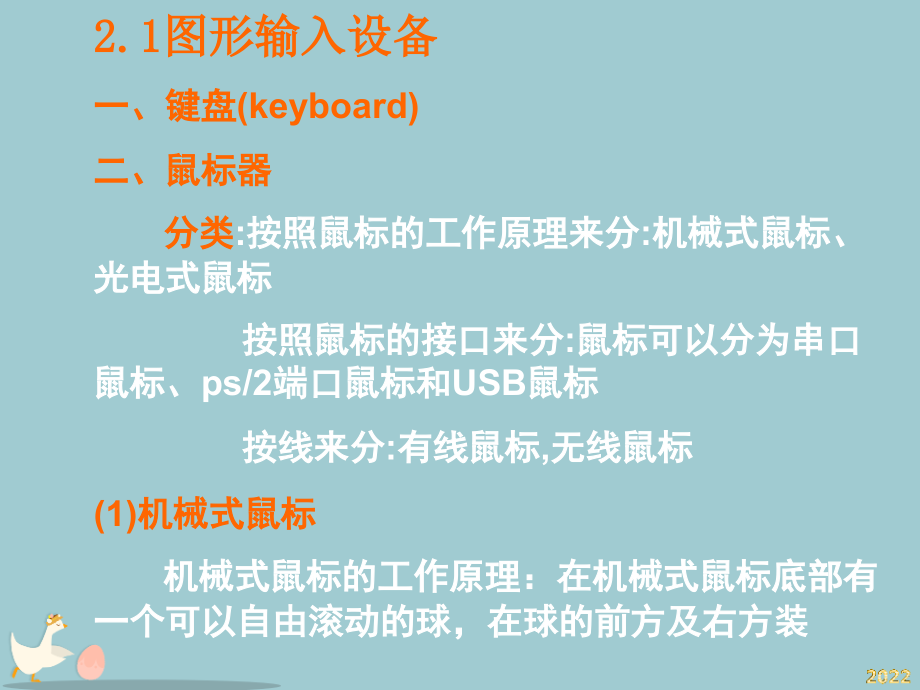

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,第二章 图形设备,主要内容:1、图形输入设备:概念及其特点,2、图形显示设备:概念、结构原理、工作方式和特点,3、图形绘制设备：概念及其特点,2.1图形输入设备,一、键盘(keyboard),二、鼠标器,分类,:按照鼠标的工作原理来分:机械式鼠标、光电式鼠标,按照鼠标的接口来分:鼠标可以分为串口鼠标、ps/2端口鼠标和USB鼠标,按线来分:有线鼠标,无线鼠标,(1)机械式鼠标,机械式鼠标的工作原理：在机械式鼠标底部有一个可以自由滚动的球，在球的前方及右方装,置两个支成90度角的内部编码器滚轴，移动鼠标时小球随之滚动，便会带动旁边的编码器滚轴，,前方的滚轴代表前后滑动，右方的滚轴代表左右滑动，,两轴一起移动则代表非垂直及水平方向的滑动。编码器由此识别鼠标移动的距离和方位，产生相应的电信号传给电脑，以确定光标在屏幕上的正确位置。若按下鼠标按键，则会将按下的次数及按下时光标的位置传给电脑。,机械鼠标编码器,的形式又有,机电式和光电式,两种。机电式编码器采用机械接触式触点，精度低，易磨损。目前大量使用的是光电式编码器，这样的鼠标也就是我们常说的,光机鼠标,。,(2)光电式鼠标,光电式鼠标的工作原理：,它是利用一块特制的,光栅板作为位移检测元件,，光栅板上方格之间的距离为0.5mm。鼠标器内部有一个发光元件和两个聚焦透镜，发射光经过透镜聚焦后从底部的小孔向下射出，照在鼠标器下面的光栅板上，再反射回鼠标器内。当在光栅板上移动鼠标器时，由于光栅板上明暗相间的条纹反射光有强弱变化，鼠标器内部将强弱变化的反射光变成电脉冲，对电脉冲进行计数即可测出鼠标器移动的距离。,优点：,光电式鼠标定位精度较高，防尘性能好，可用于工程绘图等专业领域使用。,三、触摸屏，触摸板（touch screen),这种装置以手指触摸的方式选择屏幕位置。,红外线式触摸屏,电阻式触摸屏,电容式触摸屏,声波触摸屏,四、操纵杆（joystick),五、数据手套（data glove),数据手套是一种戴在手上的传感器，它能给出用户的所有手指关节的角度变化，来自手套的输入，可用来给虚拟场景中的对象定位或操纵该场景。,六、光笔（light pen),光笔是一种检测装置，它靠检测荧光屏上的发光点来选择屏幕的位置坐标。,光笔的工作原理：,光笔的形状和大小象一支圆珠笔，笔尖处开有一个圆孔，让荧光屏的光通过这个孔进入光笔。光笔的头部有一组透镜，把所收集的光聚集至光导纤维的一个端面上，光导纤维再把光引至光笔另一端的光电倍增管，从而将光信号转换成电信号，经过整形后输出一个有合适信噪比的逻辑电平，并作为中断信号送给计算机。,七、数字化仪（digitizer),数字化仪 用来在所作的画 或对象上扫描，并输入一组坐标位置，相互以直线段连接，以逼近曲线或表面形状。,数字化仪的,基本工作原理：,采用电磁感应技术。,由一块数据板和一个定标器组成。数据板中布满了金属栅格，当定标器在数据板上移动时，其正下方的金属栅格上就会产生相应的感应电流。根据已产生电流的金属栅格的位置，就可以判断出定标器当前的几何位置。,八、图象扫描仪（scanner),图象扫描仪可直接把图纸、图表、照片、广告画等输入到计算机中，在将它们传过一个光学扫描机构时，灰度和彩色等级被记录下来，并按图象方式进行存储。,绝大多数是采用的固态器件是电荷耦合器件（CCD Charge Coupled Device）,工作原理：,用光源照射原稿，投射光线经过一组光学镜头射到CCD器件上，得到元件的颜色信息，再经过模/数转换器，图象数据暂存器等，最终输入到计算机。,图四穿透式彩色CRT示意图,例子：1024*1024下，16色和256色显存分别是？,*难以达到好的色彩和灰度,光笔的形状和大小象一支圆珠笔，笔尖处开有一个圆孔，让荧光屏的光通过这个孔进入光笔。,*难以达到好的色彩和灰度,五、数据手套（data glove),七、数字化仪（digitizer),到达屏幕最边缘的偏转角度被称为最大偏转角。,13、不知香积寺，数里入云峰。,X向步进电机驱动横梁连同笔架，作X方向运动；,10月-2210月-22Tuesday,October 25,2022,机械式鼠标的工作原理：在机械式鼠标底部有一个可以自由滚动的球，在球的前方及右方装,十月 224:11 下午10月-2216:11October 25,2022,图四穿透式彩色CRT示意图,当电子束速度较低时，轰击荧光屏的能量只能使表层红粉受撞击，产生红色亮点；,九、声频输入系统,在某些图形工作站中，采用话音识别器作为输入设备，以接收操作者的命令。,工作原理：,建立声音词典频率模式匹配,十、视频输入系统,视频信号采集板（卡）、视频信号输入卡、视频信号处理装置,*真实物体的三维信息的输入,在实际的产生过程中许多零件和样板要进行大规模的生产就必须在计算机中生成三维实体模型，有时这个模型要通过已有的实物零件得到，这时候就需要一种设备来采集实物表面各个点的位置信息。,一般的方法是通过激光扫描来实现，现在国外已经有许多这样的商业仪器。,这项技术的一个应用就是扫描保存古代名贵的雕塑和其它艺术品的三维信息。,*真实图形输入实例：,美国斯坦福大学计算机系的著名图形学专家Marc Levoy曾经带领他的30人的工作小组（包括美国斯坦福大学及美国华盛顿大学的教师和学生）于19981999学年专门在意大利对文艺复兴时代的雕刻大师米开朗基罗的众多艺术品进行扫描，保存其形状和面片信息。当然工作难度是相当大的，他们为此专门设计了一套硬件和软件系统。数据量也是惊人的，光,大卫像（the David）就有20亿个多边形和7000张彩色图象,，总共需要72G的磁盘容量。这次工作可以说是实体图形输入的一个颠峰之作。,图形显示设备,一、阴极射线管CRT,CRT是一种真空器件，它利用电磁场产生高速的、经过聚焦的电子束，偏转到屏幕的不同位置轰击屏幕表面的荧光材料而产生可见图形。,阴极射线管(CRT-Cathode Ray Tube),组成：,包括电子枪、,偏转系统、,荧光屏。,图CRT组成,（）电子枪：,主要功能,：产生一个沿z轴方向前进的细电子束轰击荧光屏,组成：,由,电灯丝、阴极和控制栅组成,应满足下列要求：,a.具有足够的电流强度,b.电流的大小和有无必须是可控的,c.具有很高的速度,d.在荧光屏上应能聚焦很小的光亮，以保证显示器有足够的分辨率。,（）偏转系统,控制电子束，静电场或磁场，产生偏转。,电子束要到达屏幕的边缘时，偏转角度就会增大。到达屏幕最边缘的偏转角度被称为最大偏转角。,最大偏转角是衡量系统性能的最重要的指标，显示器长短与此有关。,CRT显示器屏幕越大整个显象管就越长。,a.,对荧光粉的性能要求,：标准白色（发光颜色），发光效率高，余辉时间以及寿命长短。,b.,余辉时间：,当电子束轰击荧光层某点所产生的荧光，当电子束离开该点后，其亮度值随时间按指数规律衰减。在这一过程中，电子束离开某点后，该点的亮度值衰减到初始值1/10所需的时间就是余辉时间。,余辉时间短：显示动画,余辉时间长：显示复杂的静态的画面,c.,刷新(Refresh)：,为了让荧光物质保持一个稳定的亮度值。,刷新频率：,每秒钟重绘屏幕的次数,（）荧光屏 原理：,荧光屏上涂有荧光粉，电子束打在荧光屏上，荧光粉就会发光而形成光点。,二、彩色CRT,(）荫罩式彩色显象管,结构：,三色荧光屏、三支电子枪、荫罩板,图荫罩式彩色显象管结构,原理：,RGB顺序分行交替排列成三角形形状且相距很近。,荧光屏与荫罩板相距cm。,一个共同偏转系统。,荫罩的作用是使得三条电子束分离开来。,调节各电子枪的电流强度就可改变相应颜色荧光点的亮度，即合成色所占的比例。,如果每支电子枪发出的电子束的强度有256个等级，则显示器能同时显示256*256*256=16M种颜色，称为,真彩系统,图三电子束,（）穿透式彩色CRT,原理：,采用了多层不同的荧光粉，在绿色荧光粉层上再沉积一层红色荧光粉。当电子束速度较低时，轰击荧光屏的能量只能使表层红粉受撞击，产生红色亮点；加速电压后，轰击的电子束能穿透绿色荧光层，增加显示亮点中绿色成分。,通过,电子束轰击穿透荧光层的深浅，决定所产生的颜色。,电子束,低速电子束,较低速电子束,较高速电子束,高速电子束,图四穿透式彩色CRT示意图,应用：,主要用于画线显示器,优点：,成本低,缺点：,只能产生有限几种颜色,三、随机扫描式显示器（CRT),特点,：电子束可随意移动，只扫描荧屏上要显示的 部分。,逻辑部件：,刷新存储器(Refreshing Buffer),显示处理器（DPU:Display Processing Uuit）和CRT,图五随机扫描式显示器示意图,工作过程：,应用程序发出绘图命令，解析成显示处理器可接受命令格式，存放在刷新存储器中。刷新存储器中所有的绘图命令组成一个显示文件，由显示处理器负责解释执行(刷新)，驱动电子枪在屏幕上绘图。,在此过程中，修改图形，实际是修改显示文件中的某些绘图命令。,数据板中布满了金属栅格，当定标器在数据板上移动时，其正下方的金属栅格上就会产生相应的感应电流。,应用：常用于大型的室内、外的显示屏,荧光屏与荫罩板相距cm。,平台式绘图仪绘图精度高，对绘图纸无特殊要求，应用比较广泛。,3、图形绘制设备：概念及其特点,2、图形显示设备:概念、结构原理、工作方式和特点,光笔的头部有一组透镜，把所收集的光聚集至光导纤维的一个端面上，光导纤维再把光引至光笔另一端的光电倍增管，从而将光信号转换成电信号，经过整形后输出一个有合适信噪比的逻辑电平，并作为中断信号送给计算机。,行扫描：从左向右扫描频率，也称行帧。,七、数字化仪（digitizer),光电式鼠标的工作原理：它是利用一块特制的光栅板作为位移检测元件，光栅板上方格之间的距离为0.,显示分辨率和存储分辨率对所能显示的图形分辨率起控制作用。,一、图形显示子系统（图形显示卡）组成：,四、光栅扫描的图形显示 器（CRT),在光栅扫描系统中，电子束横向扫描屏幕，一次一行，从顶到底顺次进行。当电子束横向沿每一行移动时，电子束的强度不断变化来建立亮点的图案。,图六光栅扫描显示器示意图,行扫描：,从左向右扫描频率，也称行帧。,水平回扫：,每条扫描线末，电子束返回到屏幕最左边。,垂直回扫：,每帧最末返回到屏幕的左上角，开始下一帧。,逐行扫描:,0,1,2,3行依次扫描,隔行扫描:,先扫偶数行扫描线，再扫奇数行扫描线。先0,2,4后1,3,5。,图像刷新：,由于CRT内侧的荧光粉在接受电子束的轰击时，只能维持短暂的发光，根据人眼视觉暂留的特性，需要不断进行刷新才能有稳定的视觉效果，因此刷新是指以每秒30帧以上的频率反复扫描不断地显示每一帧图像。图像的刷新频率等于帧扫描的频率（帧频），用每秒刷新的帧数表示。目前刷新频率标准为每秒50120帧。,五、平板显示器（flat-panel display),分类：非发射显示器,（光学效应）；例如：液晶显示器,发射显示器,（电能-光能）；例如：等离子，薄片光电，发光二极管显示器,1、液晶显示器（Liquid Crystal Display),原理：,液晶是一种介于液体和固体之间的特殊物质，它具有液体的流态性质和固体的光学性质。当液晶受到电压的影响时，就会改变它的物理性质而发生形变，此时通过它的光的折射角度就会发生变化，而产生色彩。,液晶屏幕后面有一个背光，这个光源先穿过第一层偏光板，再来到液晶体上，而当光线透过液晶体时，就会产生光线的色泽改变，从液晶体射出来的光线，还得必须经过一块彩色滤光片以及第二块偏光板。,反射层,水平极板,水平网格线,液晶层,垂直网格线,垂直极板,观察方向,图七 液晶显示器结构图,2、等离子体显示板（Plasma Panel),原理：,将混合气体充入两块玻璃之间，使用交变电流的方法施以点火电压，得到显示。,优点：稳定，可用于图形的分析比较,3、薄片光点显示器,原理：,将荧光粉充入两块玻璃之间，使用交变电流的方法施以点火电压，得到显示。,缺点：*更多功耗,*难以达到好的色彩和灰度,4、发光二极管显示器,（Liquid-Emitting Diode),应用：,常用于大型的室内、外的显示屏,结构原理：,二极管以矩阵排列形成显示器的象素位置。,信息从刷新缓存读出，并转换为电压值，加于二极管，形成图案。,缺点：,暖色效应（RGB中无B),5、激光显示器：,在非常短的时间内显示很复杂的图象，不能擦除。,6、场致发光器件显示器,FED（field emission display）是一种新型的自发光平面显示器件，它利用场致电子发射尖锥阵列取代阴极射线管(CRT)中的热电子枪，应是CRT实现平板化的最佳方案。,FED依靠百万个以L微细构造的尖锥阵列，由阴极在真空状态下，向涂有荧光或磷光物质的阳极发射电子束。,优点：,FED既具有CRT的显示性能，又具有LCD低功耗的优点，工作电压可以很低，具有高亮度、宽视角、高速响应以及很宽的环境温度变化范围,2.3图形显示子系统,一、图形显示子系统（图形显示卡）组成：,帧缓冲存储器,显示控制器,ROM BIOS芯片,1、帧缓冲存储器：用来存储像素颜色和灰度值的存储器。（显存）,2、显示控制器（Display Controller):独立的对图象进行处理的cpu。,3、ROM BIOS:用于支持显示环境,二、概念,1、分辨率,光点：,电子束打在显示器的荧光屏上，显示器能后显示的最小的发光点。,象素点：,图形显示在屏幕时，按当前的图形分辨率所能提供的最小元素点。它是光点的集合，最小尺寸等于光点。,三种分辨率：,（1）屏幕分辨率：,光栅分辨率，决定了显示系统最大可能的分辨率。,表示：水平方向的光点数*垂直方向的光点数,（2）显示分辨率：,显示控制器提供的显示模式分辨率。,文本方式下：,水平方向能显示的字符总数*垂直方向能显示的字符总数,图形方式下：,水平方向能显示的象素点总数*垂直方向能显示的象素点总数,（3）存储分辨率：指帧缓冲区的大小,表示：,用缓冲区的字节数来表示,因素：,显示分辨率和象素点的色彩,显存大小的计算：,(X方向象素点数*y方向象素点数*log,2,n)/8,其中，n为颜色数,例子：1024*1024下，16色和256色显存分别是？,三种分辨率的关系：,屏幕分辨率决定了所能显示的最高分辨率。,显示分辨率和存储分辨率对所能显示的图形分辨率起控制作用。,存储分辨率 屏幕分辨率 时，不能显示出应有的模式。,显示分辨率 存储分辨率时，不能显示出应有的模式。,2.4图形绘制设备,一、打印机,撞击式,非撞击式,二、绘图仪,喷墨绘图仪,笔式绘图仪：平板式绘图仪，滚筒式绘图仪,滚筒式绘图仪。当X向步进电机通过传动机构驱动滚筒转动时，链轮就带动图纸移动，从而实现X方向运动。Y方向的运动，是由Y向步进电机驱动笔架来实现的。这种绘图仪结构紧凑，绘图幅面大。但它需要使用两侧有链孔的专用绘图纸。,平台式绘图仪。绘图平台上装有横梁，笔架装在横梁上，绘图纸固定在平台上。X向步进电机驱动横梁连同笔架，作X方向运动；Y向步进电机驱动笔架沿着横梁导轨，作Y方向运动。图纸在平台上的固定方法有3种，即真空吸附、静电吸附和磁条压紧。平台式绘图仪绘图精度高，对绘图纸无特殊要求，应用比较广泛。,9,、静夜四无邻，荒居旧业贫。,10月-26,10月-26,Friday,October 2,2026,10,、雨中黄叶树，灯下白头人。,20:12:29,20:12:29,20:12,10/2/2026 8:12:29 PM,11,、以我独沈久，愧君相见频。,10月-26,20:12:29,20:12,Oct-26,02-Oct-26,12,、故人江海别，几度隔山川。,20:12:29,20:12:29,20:12,Friday,October 2,2026,13,、乍见翻疑梦，相悲各问年。,10月-26,10月-26,20:12:29,20:12:29,October 2,2026,14,、他乡生白发，旧国见青山。,02 十月 2026,8:12:29 下午,20:12:29,10月-26,15,、比不了得就不比，得不到的就不要。,。,十月 26,8:12 下午,10月-26,20:12,October 2,2026,16,、行动出成果，工作出财富。,2026/10/2 20:12:29,20:12:29,02 October 2026,17,、做前，能够环视四周；做时，你只能或者最好沿着以脚为起点的射线向前。,8:12:29 下午,8:12 下午,20:12:29,10月-26,9,、没有失败，只有暂时停止成功！。,10月-26,10月-26,Friday,October 2,2026,10,、很多事情努力了未必有结果，但是不努力却什么改变也没有。,20:12:29,20:12:29,20:12,10/2/2026 8:12:29 PM,11,、成功就是日复一日那一点点小小努力的积累。,10月-26,20:12:29,20:12,Oct-26,02-Oct-26,12,、世间成事，不求其绝对圆满，留一份不足，可得无限完美。,20:12:29,20:12:29,20:12,Friday,October 2,2026,13,、不知香积寺，数里入云峰。,10月-26,10月-26,20:12:29,20:12:29,October 2,2026,14,、意志坚强的人能把世界放在手中像泥块一样任意揉捏。,02 十月 2026,8:12:29 下午,20:12:29,10月-26,15,、楚塞三湘接，荆门九派通。,。,十月 26,8:12 下午,10月-26,20:12,October 2,2026,16,、少年十五二十时，步行夺得胡马骑。,2026/10/2 20:12:29,20:12:29,02 October 2026,17,、空山新雨后，天气晚来秋。,8:12:29 下午,8:12 下午,20:12:29,10月-26,9,、杨柳散和风，青山澹吾虑。,10月-26,10月-26,Friday,October 2,2026,10,、阅读一切好书如同和过去最杰出的人谈话。,20:12:29,20:12:29,20:12,10/2/2026 8:12:29 PM,11,、越是没有本领的就越加自命不凡。,10月-26,20:12:29,20:12,Oct-26,02-Oct-26,12,、越是无能的人，越喜欢挑剔别人的错儿。,20:12:29,20:12:29,20:12,Friday,October 2,2026,13,、知人者智，自知者明。胜人者有力，自胜者强。,10月-26,10月-26,20:12:29,20:12:29,October 2,2026,14,、意志坚强的人能把世界放在手中像泥块一样任意揉捏。,02 十月 2026,8:12:29 下午,20:12:29,10月-26,15,、最具挑战性的挑战莫过于提升自我。,十月 26,8:12 下午,10月-26,20:12,October 2,2026,16,、业余生活要有意义，不要越轨。,2026/10/2 20:12:29,20:12:29,02 October 2026,17,、一个人即使已登上顶峰，也仍要自强不息。,8:12:29 下午,8:12 下午,20:12:29,10月-26,MOMODA POWERPOINT,Lorem ipsum dolor sit amet,consectetur adipiscing elit.Fusce id urna blandit,eleifend nulla ac,fringilla purus.Nulla iaculis tempor felis ut cursus.,感谢您的下载观看,专家告诉,
