车辆常见总成结构.ppt

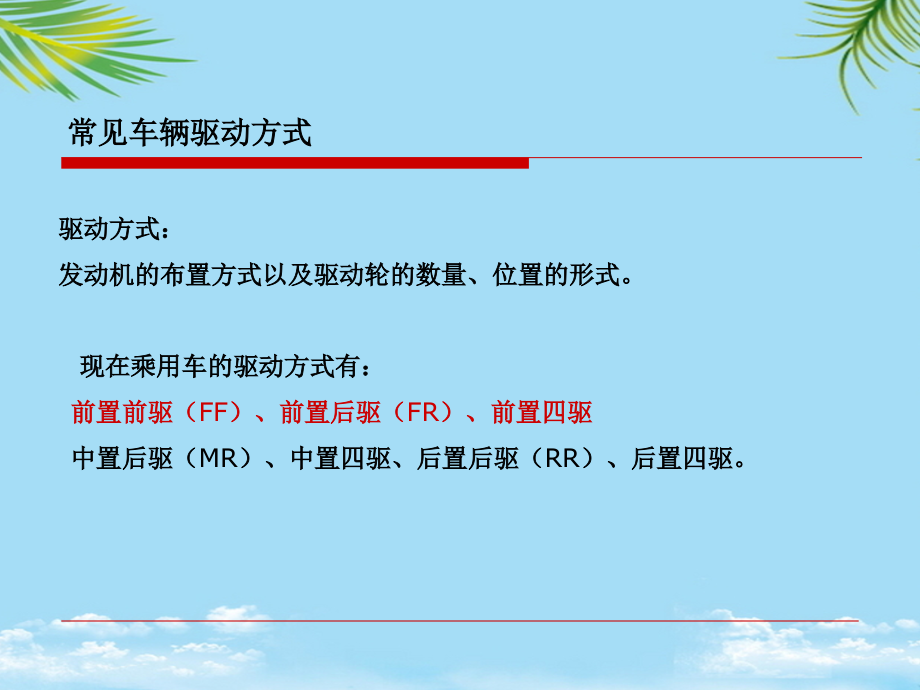

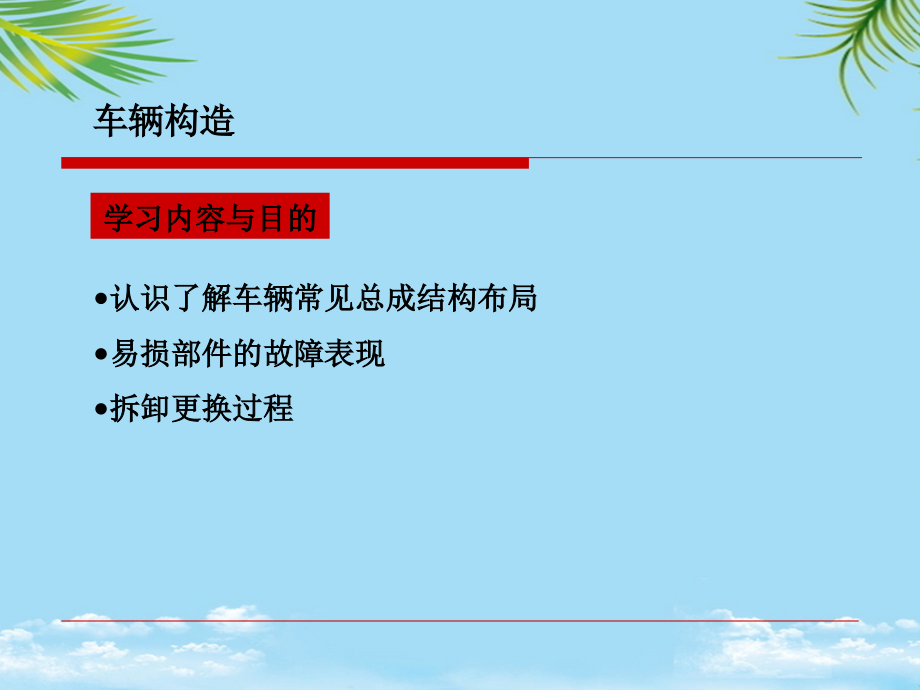

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,车辆构造,认识了解车辆常见总成结构布局,易损部件的故障表现,拆卸更换过程,学习内容与目的,常见车辆驱动方式,驱动方式：,发动机的布置方式以及驱动轮的数量、位置的形式。,现在乘用车的驱动方式有：,前置前驱（,FF,）、前置后驱（,FR,）、前置四驱,中置后驱（,MR,）、中置四驱、后置后驱（,RR,）、后置四驱。,常见车辆驱动方式,前置前驱（,FF,）,常见车辆驱动方式,前置前驱（,FF,）,前置前驱轿车的布局一般都是将发动机横向布置，与设计紧凑的变速驱动桥相连。,优点,1,省略了,传动轴,装置，减轻了车重，结构比较紧凑；,2,有效地利用了,发动机,舱的空间，驾驶室内空间更为宽敞，并有利于降低地板高度，提高乘坐舒适性；,3,发动机,靠近驱动轮，动力传递效率高，燃油经济性好；,4,发动机,等总成前置，增加前轴的负荷，提高了轿车高速行驶时的操纵稳定性和制动时的方向稳定性；,5,简化了后,悬挂,系统；,6,在积雪或易滑路面上行驶时，靠前轮牵拉车身，有利于保证方向稳定性；,7,汽车散热器布置在汽车前部，散热条件好，,发动机,可得到足够的冷却；,8,行李箱布置在汽车后部，所以有足够大的行李箱空间。,缺点：,1.,启动、加速或爬坡时，前轮负荷减少，导致牵引力下降；,2.,前桥既是转向桥，又是驱动桥，结构及工艺复杂，制造成本高、维修保养困难。,3.,前桥负荷较后轴重，并且前轮又是转向轮，故前轮工作条件恶劣，轮胎寿命短。,4.,前轮驱动并转向需要等速,万向节,，其机构和制造工艺较为复杂。,5.,一旦发生正面碰撞事故，因其,发动机,及其附件损失较大，维修费用高。,常见车辆驱动方式,前置前驱（,FF,）,常见车辆驱动方式,前置后驱（,FR,）,常见车辆驱动方式,前置后驱（,FR,）,前置后驱，即发动机前置、后轮驱动(Front engine Reardrive，简称FR)，这是一种最传统的驱动型式,。,优点,1.,在良好的路面上启动、加速或爬坡时，驱动轮的负荷增大(即驱动轮的附着压力增大)，其牵引性能比前置前驱型式优越；,2.,轴荷分配比较均匀，因而具有良好的操纵稳定性和行驶平顺性，并有利于延长轮胎的使用寿命；,3.,发动机、离合器和变速器等总成临近驾驶室，简化了操纵机构的布置；,4.,转向轮是从动轮，转向机构结构简单、便于维修。,常见车辆驱动方式,前置后驱（,FR,）,缺点,1.,由于采用传动轴装置，不仅增加车重，同时降低动力传动系的传动效率，影响了燃油经济性；,2.,纵置发动机、变速箱和传动轴等总成的布置，使驾驶室空间减小，影响乘坐舒适性；同时，后排地板中央有突起；,3.,在雪地或易滑路面上启动加速时，后轮推动车身，易发生甩尾现象。,常见车辆驱动方式,前置四驱,常见车辆驱动方式,前置四驱,前置四驱是指汽车发动机前置，并且是四轮驱动，多用于高性能轿车或者SUV，用在轿车上的优点就是操控性高，而用在越野车上则是通过性更强。,悬挂类型,前桥结构-四方架型,悬挂类型,前桥结构-普通型,常见前悬挂分解图,常见前悬挂分解图,奥迪多连杆前悬挂,常见前悬挂分解图,双横臂（A臂）前悬挂,悬挂类型,后桥结构（多连杆独立式）,悬挂类型,后桥结构（整体式）,常见悬挂分解图,平衡杆及连接杆,平衡杆,平衡杆胶套,小连接杆,常见悬挂分解图,平衡杆及连接杆,常见悬挂分解图,平衡杆及连接杆,常见悬挂分解图,减震器及附件,前减震器及附件,减震器,弹簧,防尘套,缓冲块,减震器上座,转向轴承,常见悬挂分解图,减震器及附件,后减震器及附件,传动系统常见部件 传动半轴,2有效地利用了发动机舱的空间，驾驶室内空间更为宽敞，并有利于降低地板高度，提高乘坐舒适性；,传动系统常见部件 传动半轴,发动机、离合器和变速器等总成临近驾驶室，简化了操纵机构的布置；,常见悬挂分解图 平衡杆及连接杆,常见悬挂分解图 平衡杆及连接杆,轴荷分配比较均匀，因而具有良好的操纵稳定性和行驶平顺性，并有利于延长轮胎的使用寿命；,5简化了后悬挂系统；,一旦发生正面碰撞事故，因其发动机及其附件损失较大，维修费用高。,常见悬挂分解图 羊角及轮毂,常见悬挂分解图 平衡杆及连接杆,常见悬挂分解图 平衡杆及连接杆,转向轮是从动轮，转向机构结构简单、便于维修。,轴荷分配比较均匀，因而具有良好的操纵稳定性和行驶平顺性，并有利于延长轮胎的使用寿命；,常见悬挂分解图 平衡杆及连接杆,常见悬挂分解图,羊角及轮毂,转向轮是从动轮，转向机构结构简单、便于维修。,常见悬挂分解图 平衡杆及连接杆,常见悬挂分解图 平衡杆及连接杆,转向轮是从动轮，转向机构结构简单、便于维修。,常见悬挂分解图 平衡杆及连接杆,发动机的布置方式以及驱动轮的数量、位置的形式。,传动系统常见部件 传动半轴,前置后驱，即发动机前置、后轮驱动(Front engine Reardrive，简称FR)，这是一种最传统的驱动型式。,轮毂总成（轴承、轴头）,常见悬挂分解图,羊角及轮毂,羊角（转向节,）,轮毂总成（轴承、轴头）,常见悬挂分解图,羊角及轮毂,转向系统,操作机构,传递机构,转向机构,转向系统,外拉杆球头,内拉杆球头,防尘套,方向机,传动系统常见部件,传动半轴,传动系统常见部件,传动半轴,内、外球笼,防尘套,平衡块,
