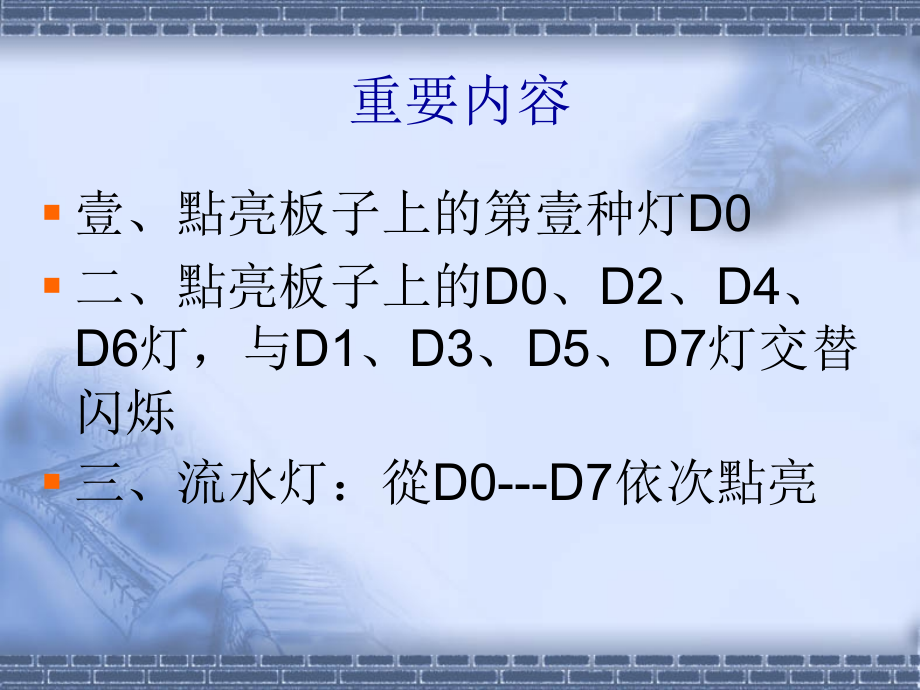

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,單片机控制,led灯點亮,重要内容,壹、點亮板子上的第壹种灯D0,二、點亮板子上的D0、D2、D4、D6灯，与D1、D3、D5、D7灯交替闪烁,三、流水灯：從D0-D7依次點亮,壹、點亮板子上的第壹种灯D0,1）目的,理解單片机的基本设计思绪和编程措施，和單片机的最小系统。,2）分析,运用單片机的壹种输入/输出口来控制壹盏发光二极管點亮。,引脚：,1)4個I/O口占了32個引脚,2)電源和接地又占了2個引脚,3)剩余的6個引脚是時钟引脚和控制引脚,硬件阐明,使用單片机的P1口来驱動8個LED，发光二极管的阳极接高電平，故P1口為低電平時，就可以驱動其點亮,D0与P1.0口是相连的，P1.0用来表达P1口的最低位；,本任务中給單片机的P1.0口壹种低電平信号即可完毕控制。因此，只需給P1.0低電平信号，其他引脚均為高電平。,點亮D0灯：,D7 D6 D5 D4 D3 D2 D1 D0,1 1 1 1 1 1 1 0,從二進制转化為拾六進制：0 xfe,源程序,#include,void main(),P1=0 xfd;,Keil的使用,掌握Keil工程的建立和软件的開发；,1启動Vision,Vision2是壹种原则的Windows应用程序，双击Keil Vision2图標即可启動，也可以选择“開始”“程序”Keil Vision2”命令来启動运行。其主界面如图1-28所示。,2创立壹种项目并选择單片机,选择“Project”（项目）“New Project”（新建项目）命令，如图1-29所示，将弹出“Greate New Project”（新建项目）對话框,随即會弹出壹种對话框，规定选择單片机的型号。在该對话框中显示了Vision2的器件数据库，從中可以根据使用的單片机来选择。,AT89S52,8051 based Full Static CMOS controller with Three-Level Program Memory Lock,32 I/O lines,3 Timers/Counters,8 Interrupts Sources,Watchdog Timer,2 DPTRs（DATA POINTER REGISTERS）,8K Flash Memory,256 Bytes On-chip RAM,基于8051全静态CMOS控制器、三级加密程序存储器、32個I/O口、三個定期器/计数器、八個中断源、看门狗定期器、2 個数据指针 寄存器、8k字节Flash，256字节片内RAM,3创立壹种新的源程序文献，并把這個源文献添加到项目中,單击工具栏中的新建文献图標（或选择“File”（文献）“New”（新建）命令），文献操作窗口即可出現新建文献。保留该空白文献，單击工具栏中的保留图標（或选择“File”（文献）“Save”（保留）命令），弹出如图1-32所示的“Save as”（保留為）對话框，在“文献名”文本框中输入欲保留的文献名，保留時注意加上對的的後缀名。,單击Target 1前面的+号，然後在Source Group 1上單击鼠標右键，弹出快捷菜單。,选择“Add Files to Group Source Group 1”（添加文献到项目）命令，弹出如图1-34所示的對话框。选中文献（注意选择文献类型），然後單击“Add”（添加）按钮，即可添加选中文献到项目中。,4输入源程序:此時就可以输入源程序了。,5设置目的硬件的工具选项,程序编写完毕後，還要對项目進行深入的设置，以满足规定。,“Output”选项卡,如图所示，其中有多种选项，此处选择“Create HEX File”复选框用于生成可执行代码文献，该文献可以用编程器写入單片机芯片，文献的扩展名為.HEX，默认状况下该项未被选中，假如要写芯片做硬件试验，就必须选中该项。其他选项均取默认值，不做任何修改。,6编译项目并创立HEX文献,可以通過工具栏中的图標直接進行。從左到右的图標分别是：编译、编译连接、所有重建、停止编译和對工程進行设置。,對源程序编写之後编译，最终要得到成果，提醒0個錯误，0個警告。同步還可看到，该程序的内部RAM的使用量（data=8.0），外部RAM的使用量（xdata=0），代码量（code=18）等某些信息。,7.将生成的hex文献，通過ISP下载到板子中。,請观测現象！,源程序,#include,void main(),P1=0 xfd;,C語言复习,Main 函数格式：void main()特點：無返回值，無参。任何壹种C程序有且仅有壹种main函数，它是整個程序開始执行的入口。例：void main()总程序從這裏開始执行;其他語句；,C語言-51單片机的頭文献,壹般有:reg51.h reg52.h math.h ctype.h stdio.h stdlib.h absacc.h,常用有:reg51.h reg52.h,（定义特殊功能寄存器和位寄存器）；,math.h （定义常用数學运算）；,拾六進制,是二進制的简短表达形式。,拾進制中的0-15分别表达為拾六進制的0、1、2、3、4、5、6、7、8、9、A、B、C、D、E、F,纯熟掌握二進制与拾六進制之间的转换。,规律：壹般把四個二進制数放在壹起转换成壹种拾六進制数，转换時先把二進制数转换成拾進制数，再把拾進制数转换成拾六進制数。,二進制和拾六進制的转换,如：0001B-1H,B表达為二進制，H為拾六進制,1001B-9H,1010B-AH,0010 1100-2CH,1111 1110-FEH,在C語言编程中是不能用H的.拾六進制整常数的前缀為0X或0 x。,拾六進制整常数,拾六進制整常数的前缀為0X或0 x。其数码取值為09，AF或af。,如下各数是合法的拾六進制整常数：0X2A(拾進制為42)0XA0(拾進制為160)0XFFFF(拾進制為65535),如下各数不是合法的拾六進制整常数：5A(無前缀0X)0X3H(具有非拾六進制数码),多种進位制的對应关系,十进制,二进制,十六进制,十进制,二进制,十六进制,0,0,0,9,1001,9,1,1,1,10,1010,A,2,10,2,11,1011,B,3,11,3,12,1100,C,4,100,4,13,1101,D,5,101,5,14,1110,E,6,110,6,15,1111,F,7,111,7,16,10000,10,8,1000,8,二、點亮板子上的0、2、4、6灯，与1、3、5、7灯交替闪烁,點亮0、2、4、6灯：,D7 D6 D5 D4 D3 D2 D1 D0,1 0 1 0 1 0 1 0,從二進制转化為拾六進制：0 xaa,點亮1、3、5、7灯：,D7 D6 D5 D4 D3 D2 D1 D0,0 1 0 1 0 1 0 1,從二進制转化為拾六進制：0 x55,#include,#define uint unsigned int,#define uchar unsigned char,void delay();,void main(),while(1),P1=0 xaa;,delay();,P1=0 x55;,delay();,void delay(),uint x,y;,for(x=100;x0;x-),for(y=600;y0;y-),;,1）宏定义,#define uint unsigned int,#define uchar unsigned char,#define 標识符 字符串,C語言中的例子：,#define PI 3.1415926,2）函数申明,函数申明是指函数的定义在背面，而前面需要對它進行调用，這样就需要预先作申明，壹般来說函数的申明只是函数首部加上分号即可。,3）数据类型,Int,signed int 范围是多少？,unsigned int 范围是多少？,char 可以表达小整数或者單個字符。,當char表达整数時，signed char的范围是多少？unsigned char的范围是多少?,C,51,的数据类型,基本数据类型,类型,符号,关键字,数的表达范围,所占位数,整型,字符型,实型,有,無,(signed)int,16,-3276832767,(signed)short,16,-3276832767,(signed)long,32,-21474836482147483647,16,unsigned int,065535,32,04294967295,unsigned long int,unsigned short int,16,065535,有,float,32,3.4e-383.4e38,有,double,64,1.7e-3081.7e308,有,char,8,-128127,無,unsigned char,8,0255,4）While（体現式）語句（内部也可為空）特點：先判断体現式，後执行語句。原则：若体現式不是0，即為真，那么执行語句。否则跳出while 語句。,While（1）,while(1)就是while(true)，条件判断直接為true，循环永遠不會退出。也称為死循环。,5）delay()函数,是壹种延時函数。,两個for語句，构成了循环嵌套。用数数的方式消耗時间产生延迟效果。详细延迟多久取决于若干原因，後来再讨论。,void delay(),uint x,y;,for(x=100;x0;x-),for(y=600;y0;y-),;,注意：第二個for循环体是壹条空語句。,5）for循环,for(体現式1;体現式2;体現式3)語句（内部可為空）执行過程：1.求解壹次体現式1.2.求解体現式2，若其值為真（非0 即為真），则执行for中語句。然後执行第3步。否则結束for 語句，直接跳出，不再执行第3步。3.求解体現式3.4.跳到第2步反复执行。,三、流水灯：從D0-D7依次點亮,分析：,D0亮 0 xfe 11111110,D1亮 0 xfd 11111101,D2亮 0 xfb 11111011,D3亮 0 xf7 11110111,D4亮 0 xef 11101111,D5亮 0 xdf 11011111,D6亮 0 xbf 10111111,D7亮 0 x7f 01111111,软件分析：,1）依次把這8個值赋給P1口，延時壹段程序,void main(),while(1),P1=0 xfe;,delay(100);,P1=0 xfd;,delay(100);,P1=0 xfb;,delay(100);,P1=0 xf7;,delay(100);,P1=0 xef;,delay(100);,P1=0 xdf;,delay(100);,P1=0 xbf;,delay(100);,P1=0 x7f;,delay(100);,2)将0 xfe赋給P1口，然後使用移位函数来变化P1口的值，到达流水灯的效果,移位函数：,_crol_，_cror_：将char型变量循环向左(右)移動指定位数後返回。,_crol_，_cror_：c51中的intrins.h库函数,#include,#include,#define uint unsigned int,#define uchar unsigned char,uchar temp;,void delay(uint);,程序如下：,void main(),temp=0 xfe;,while(1),for(num=0;num0;x-),for(y=110;y0;y-),;,課後练习,請在keil环境下编写壹下程序：,1.點亮最终壹种LED,2.點亮1、2、5、6這四個LED,3.让第三個LED闪烁,4.设计出流水灯程序，從D7D0,
