第5章机械制图中的尺寸标注教学提纲.ppt

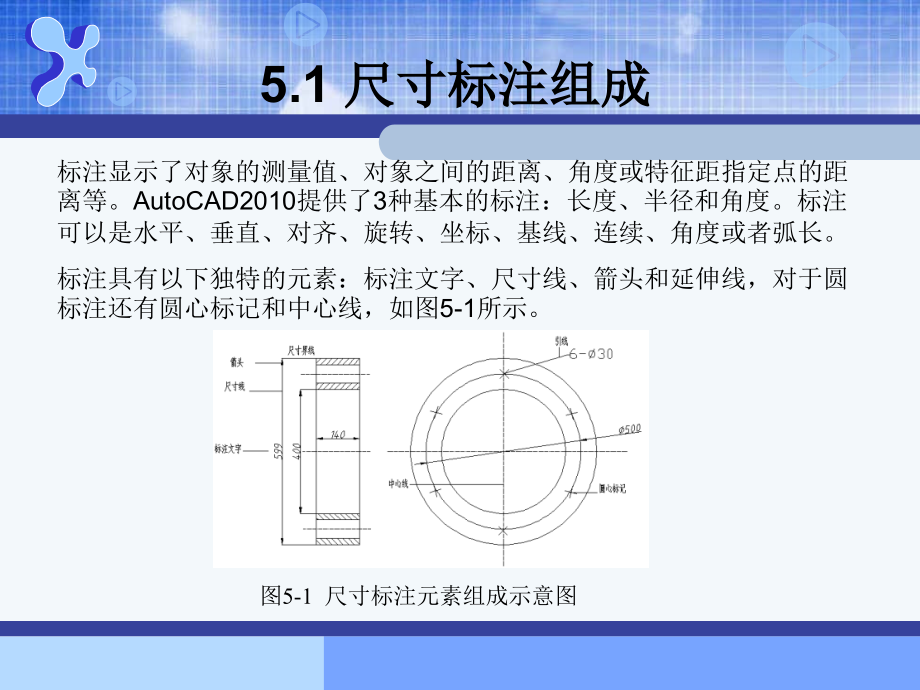

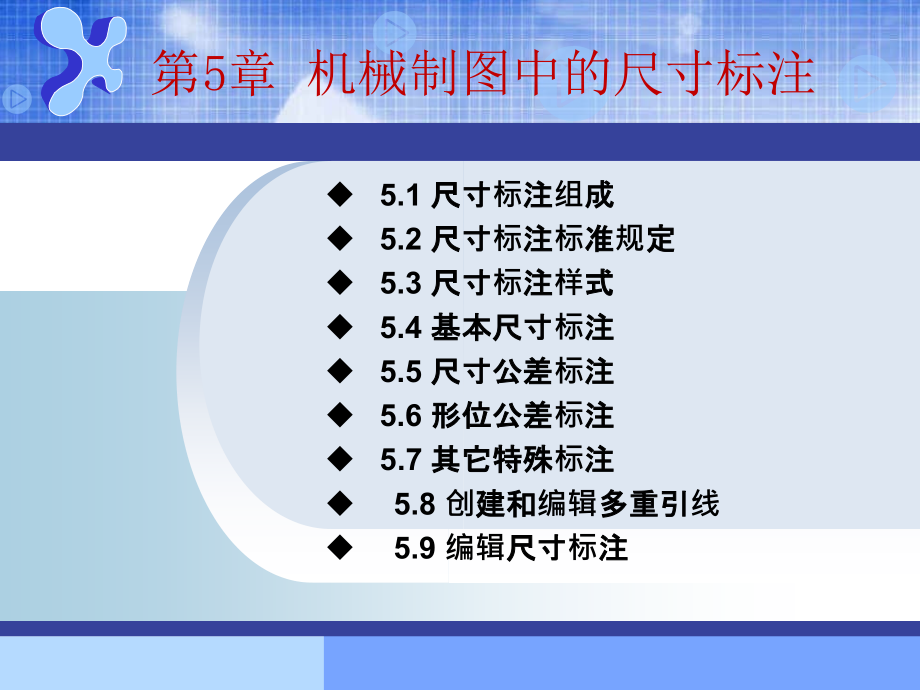

,*,*,*,*,第,5,章,机械制图中的尺寸标注,5.1,尺寸标注组成,5.2,尺寸标注标准规定,5.3,尺寸标注样式,5.4,基本尺寸标注,5.5,尺寸公差标注,5.6,形位公差标注,5.7,其它特殊标注,5.8,创建和编辑多重引线,5.9,编辑尺寸标注,5.1,尺寸标注组成,标注显示了对象的测量值、对象之间的距离、角度或特征距指定点的距离等。,AutoCAD2010,提供了,3,种基本的标注：长度、半径和角度。标注可以是水平、垂直、对齐、旋转、坐标、基线、连续、角度或者弧长。,标注具有以下独特的元素：标注文字、尺寸线、箭头和延伸线，对于圆标注还有圆心标记和中心线，如图,5-1,所示。,图,5-1,尺寸标注元素组成示意图,AutoCAD,将标注置于当前图层。每一个标注都采用当前标注样式，用于控制诸如箭头样式、文字位置和尺寸公差等的特性。,用户可以通过在“标注”菜单中选择合适的命令，或单击如图,5-2,所示的“标注”工具栏中的相应按钮来进行相应的尺寸标注。,图,5-2 “,标注”工具栏,各类尺寸的注法,:,（,1,）直径及半径尺寸的注法,（,2,）弦长及弧长尺寸的注法,（,3,）球面尺寸的注法,（,4,）正方形结构尺寸的注法,（,5,）角度尺寸的注法,（,6,）斜度和锥度的注法,（,7,）小尺寸的注法,一个完整的尺寸，应该包括延伸线、尺寸线、尺寸线终端和尺寸数字四个尺寸要素。,5.3,尺寸标注样式,使用,AutoCAD,进行尺寸标注时，尺寸的外观及功能取决于当前尺寸样式的设定。选择“格式”,|“,标注样式”命令，或者单击“标注”工具栏上的“标注样式”按钮，弹出如图,5-21,所示的“标注样式管理器”对话框，用户可以在该对话框中创建新的尺寸标注样式和管理已有的尺寸标注样式。,“标注样式管理器”的主要功能有：预览、创建、修改、重命名和删除尺寸标注样式等。,图,5-21“,标注样式管理器”对话框,5.4,基本尺寸标注,AutoCAD,根据工程实际情况，为用户提供了各种类型的尺寸标注方法，主要有以下四种方法：,(1),基本尺寸标注,(2),形位公差标注,(3),尺寸公差标注,(4),表面粗超度标注,5.5,尺寸公差标注,尺寸公差是指实际生产中尺寸可以上下浮动的数值。生产中的公差，可以控制部件所需的精度等级。在实际绘图过程中，可以通过为标注文字附加公差的方式，直接将公差应用到标注中。如果标注值在两个方向上变化，所提供的正值和负值将作为极限公差附加到标注值中。如果两个极限公差值相等，,AutoCAD,将在它们前面加上“,”,符号，也称为对称。否则，正值将位于负值上方。,标注尺寸公差示例,“,公差”选项卡,5.6,形位公差标注,形位公差的类型主要有直线度、垂直度、圆度等等，它在机械制图中主要表示特征的形状、轮廓、方向、位置和跳动的允许偏差等。用户可以通过特征控制框来添加形位公差。,常见的形位公差由引线、几何特征符号、直径符号、形位公差值、材料状况和基准代号等组成，图,5-47,所示为一个完成形位公差标注效果。,图,5-47,形位公差效果,5.7,其它特殊标注,5.7.1,折弯尺寸标注,图,5-55,折弯半径标注效果,5.7.2,快速尺寸标注,5.7.3,圆心标记标注,图,5-56,圆心标记,当圆弧或圆的中心位于布局外并且无法显示在其实际位置时，可以创建折弯半径标注，也称为“缩略的半径标注”，可以在更方便的位置指定标注的原点,(,在命令行中称为中心位置替代,),。,快速标注主要用于快速创建或编辑一系列标注，创建系列基线或连续标注，或者为一系列圆或圆弧创建标注时，此命令特别有用。,圆心标记标注用于创建圆和圆弧的圆心标记或中心线，可以选择圆心标记或中心线，并在设置标注样式时指定它们的大小。,5.8,创建和编辑多重引线,图,5-57“,多重引线”工具栏,“,多重引线样式管理器”对话框,引线对象是一条线或样条曲线，其一端带有箭头，另一端带有多行文字对象或块。在某些情况下，有一条短水平线（又称为基线）将文字或块和特征控制框连接到引线上。基线和引线与多行文字对象或块关联，因此当重定位基线时，内容和引线将随其移动。在,AutoCAD 2010,版本中提供如图,5-57,所示的“多重引线”工具栏供用户对多重引线进行创建和编辑，以及进行其他操作。,5.9,编辑尺寸标注,对于已经存在的尺寸标注，,AutoCAD,提供了许多种编辑的方法，各种方法的便捷程度不同，适应的范围也不相同，应根据实际需要选择适当的编辑方法。,5.9.1,利用特性面板修改尺寸标注属性,修改尺寸标注数字可以通过双击数字，在弹出的“特性”选项板中来完成。在特性选项板中，可以对尺寸标注的基本特性进行修改，如图层、颜色、线型等特性。还能够改变尺寸标注所使用的标注样式，对应标注样式的六类特性，它们包括直线和箭头、文字、调整、主单位、换算单位和公差,5.9.2,使用命令编辑尺寸标注,AutoCAD,提供多种方法满足用户对尺寸标注进行编辑，,Dimedit,和,Dimtedit,是两种最常用的对尺寸标注进行编辑的命令,
