医学中海达RTK操作步骤培训.ppt

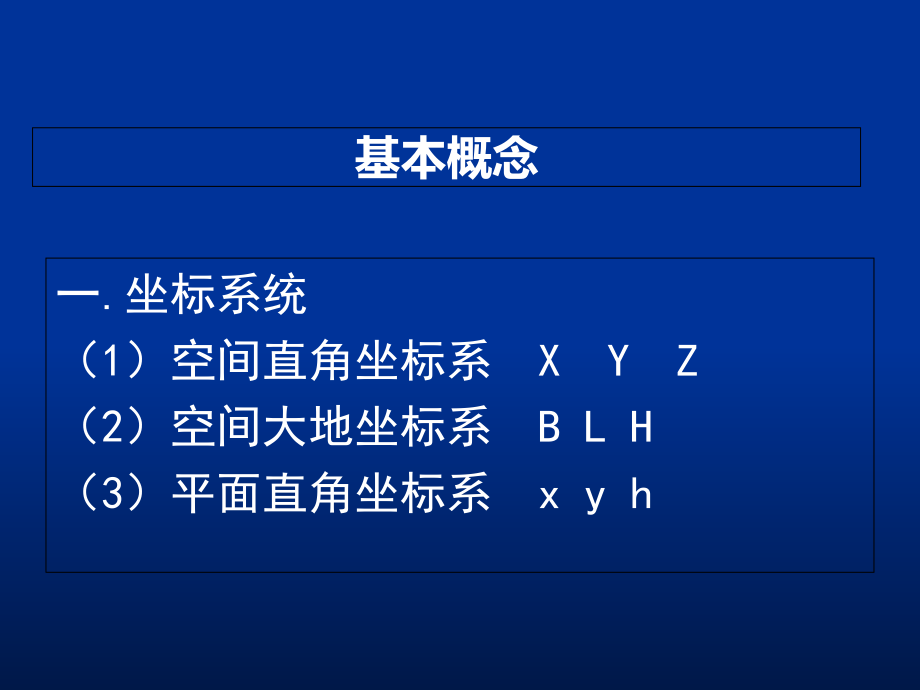

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,中海达RTK操作步骤培训,基本概念,一.,坐标系统,（1）空间直角坐标系 X Y Z,（2）空间大地坐标系 B L H,（3）平面直角坐标系 x y h,二.,GPS测量中常用的坐标系统,（1）WGS-84 坐标系,(GPS采用的定位坐标系）,（2）1954 年北京坐标系,（3）1980 年西安大地坐标系,三.参考椭球,GPS,所采用的定位坐标系,WGS-84,系,椭球,几何参数,长半径,a=6378137m,短半径,b,=,6356752.310m,扁 率,=1/298.257223563,b,a,三.参考椭球,我国当前的实用坐标系,1954,北京坐标系,椭球,几何参数,长半径,a=6378245m,短半径,b=6356863.0188m,扁 率 ,=1/298.3,b,a,三.参考椭球,我国当前的实用坐标系,19,80,西安坐标系,椭球的,几何参数,长半径,a=6378140m,短半径,b=6356755.2882 m,扁 率 ,=1/298.257,b,a,RTK手簿中测量软件工作界面,四.高斯投影,花土沟地区：中央子午线经度90,格尔木、涩北、南八仙、敦煌地区：中央子午线经度96,高斯平面直角坐标系,x,y,A,B,X,A,y,A,X,B,y,B,x,y,A,B,X,A,y,A,X,B,y,B,500km,0,0,在投影面上，中央子午线和赤道的投影都是直线，并且以中央子午线和赤道的交点O作为坐标原点，以中央子午线的投影为纵坐标x轴，以赤道的投影为横坐标y轴。,RTK手簿中测量软件工作界面,五.坐标转换,GPS,的定位测量结果是基于,WGS-84,系下某参考点的坐标。,目前我们测量成果普遍使用的是以1954年北京坐标系或是地方（任意|当地）独立坐标系为基础的坐标数据。因此必须将WGS-84坐标转换到BJ-54坐标系或地方(任意)独立坐标系。,WGS84与北京54椭球坐标系的转换即,坐标,转换的具体过程：,1、（B、L）84（X、Y、Z）84，空间大地坐标到空间直角坐标的转换。,2、（X、Y、Z）84（X、Y、Z）54，坐标基准的转换,。,3、（X、Y、Z）54（B、L）54，空间直角坐标到空间大地坐标的转换。,4、（B、L）54（x、y）54，高斯(Gauss)投影正算。,坐标转换,参数,三参数方法：,一个已知点,四参数方法,：,需要两个已知点,七参数方法,：,最少三个已知点,RTK手簿中测量软件工作界面,基准站,流动站,RTK作业配置,RTK工作原理,RTK,作业前注意事项,作业之前注意事项：,搞清楚当地的中央子午线，当地椭球（北京54还是国家80还是地方坐标系），投影方式（三度带还是自定义）-设计施工图提供；,2.基准站架设注意事项：,在,1,5,度高度截止角以上的空间部分应没有障碍物；,邻近不应有强电磁辐射源，比如电视发射塔、雷达天线、高压电力线等，以免对,RTK,电信号造成干扰；不应在树林下架设基准站；,基准站最好选在地势相对较高的地方以利于电台的作用距离；,地面稳固，易于点的保存。,RTK,作业前注意事项,3.,GPS接收机操作注意事项：,熟读中海达V30使用说明书，了解接收机上的按键功能以及接收机指示灯闪烁的含义；,RTK,作业操作步骤,设置基准站,设置电台,设置移动站建立电台联系,求转换参数,开始工作,中海达V30工程宝步骤,1-项目；2-GPS；5-测量；3-参数；5（6）-测量（道路）,在,手簿中打开Hi-rtk road软件,（实际操作讲解）,RTK作业方法,工作区域,已知点,已知点,已知点,RTK作业方法,已知点,已知点,已知点,已知点,已知点,谢谢！,
