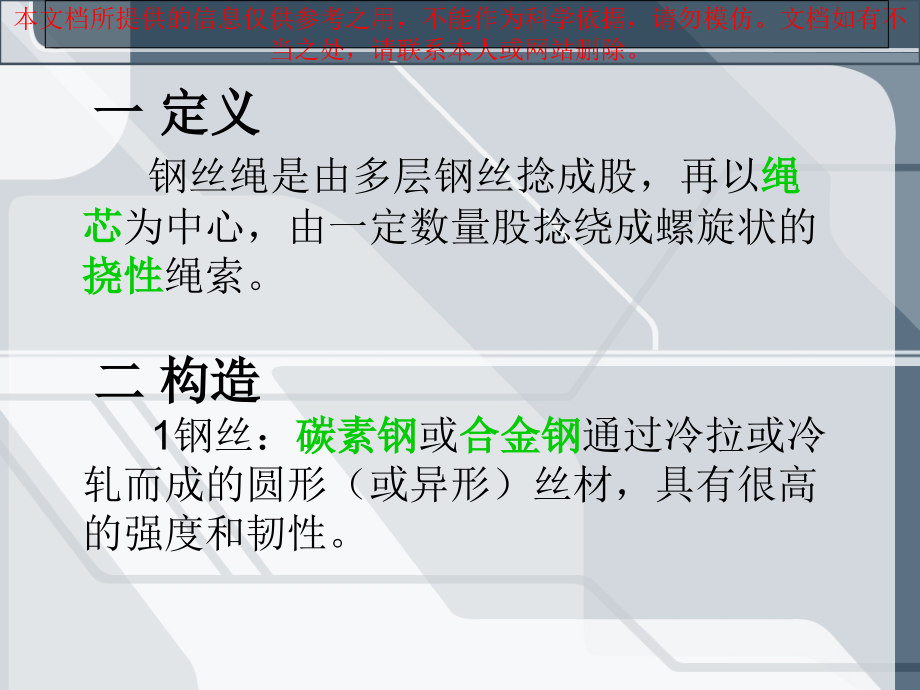

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,*,本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿。文档如有不当之处，请联系本人或网站删除。,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿。文档如有不当之处，请联系本人或网站删除。,Click to edit Master title style,Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,*,本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿。文档如有不当之处，请联系本人或网站删除。,Click to edit Master title style,Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,*,本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿。文档如有不当之处，请联系本人或网站删除。,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿。文档如有不当之处，请联系本人或网站删除。,定义,1,构造,2,分类,3,标记代号,5,目录,特点,4,选用原则,6,报废,7,维护保养,8,一 定义,钢丝绳是由多层钢丝捻成股，再以,绳,芯,为中心，由一定数量股捻绕成螺旋状的,挠性,绳索。,二 构造,1钢丝：,碳素钢,或,合金钢,通过冷拉或冷,轧而成的圆形（或异形）丝材，具有很高,的强度和韧性。,2 绳芯,主要作用,：增加钢丝绳弹性和韧性、润,滑钢丝、减轻摩擦，提高钢丝绳使用寿命,常用绳芯类型：有机纤维（如麻、棉）,合成纤维、石棉芯（高温条件）或软金属,等材料。,三 分类,钢丝绳可按形状，层次，状态等方式分类,1形状：1）圆股钢丝绳,2）编织钢丝绳,3）扁钢丝绳,2 层次,钢丝绳按拧绕的层次可分为,单绕绳、双,绕绳和多绕绳,单绕绳,由若干细钢丝围绕一根金属芯拧制而成，,挠性差,，反,复弯曲时易磨损折断，主要用作不运动的拉紧索。,双绕绳,由钢丝拧成股后再由股围绕绳芯拧成绳。常用的绳芯,为麻芯,。,制绳前绳芯浸涂润滑油，可减少钢丝间互相摩擦,所引起的损伤。双绕绳,挠性较好,，制造简便，应用最广。,多绕绳,以双绕绳作股再围绕双绕绳芯拧成绳，以此类推。,挠性,好,；但制,造较复杂，且钢丝太细，容易磨损，故很少应用。,补充,顺绕,：钢丝拧成股的绕向与股拧成绳的绕向,相同,。,有扭转松散的趋向，不宜用作自由端悬吊,重物的提升绳，可作为有刚性导轨对重物导行时,的提升绳或牵引绳。,交绕：钢丝拧成股的绕向与股拧成绳的绕向,相反,。不易扭转松散，在起重作业中广泛使用。,3,状态,钢丝绳也可按股中每层钢丝之间的接触状态分为,点接触,、,线接触,或,面接触,3种。,点接触,：绳股内外层钢丝相互交叉，呈点接触状态。,线接触：绳股内外层钢丝互相接触在一条螺旋线上，呈线接触状态。,面接触：绳股内外层钢丝不同，呈线接触状态,四 特点,1.,钢丝绳能够传递长距离的负载。,2.,承载安全系数大，使用安全可靠。,3.,自重重量轻，便于携带和运输。,4.,能够承受多种载荷及变载荷的作用。,5.,具有较高的抗拉强度、抗疲劳强度和抗冲击韧性,6.,在高速工作条件下，耐磨、抗震、运转稳定性好,7.,耐腐蚀性好，能够在各种有害介质的恶劣环境中,正常工作。,8.,柔软性能好，适宜于牵引、拉拽、捆扎等多方面,的用途。,五 钢丝绳的标记代号,举例,：,18 NAT 619SNF 1770 SS 189 119 GB8918,说明：1、钢丝绳公称直径为18mm,2、钢丝表面为光面钢丝,（3+4）、西鲁钢丝绳天然纤维芯,5、钢丝绳公称抗拉强度为1770MPa,6、钢丝绳捻向为左同向捻,7、钢丝绳的最小破断拉力为189KN,8、单位长度重量为119kg/100m,9、钢丝绳的产品标准编号为GB8918,六,钢丝绳的选用,1起吊重物或穿滑轮使用，应选择比较柔软、易弯,曲的637或661的钢丝绳,2作为缆风绳或拖拉绳可选用619钢丝绳。,3根据钢丝绳受力的大小，按照钢丝绳许用拉力，,选择合适的直径。,4选择后的钢丝绳要进行验算。,验算公式：SF/n,S钢丝绳最大工作静拉力,F所选钢丝绳的破断拉力,n钢丝绳的安全系数（缆风绳n3.5、吊挂捆绑,和起升机构n57）,七,钢丝绳的报废,1断丝的性质和数量,起重机械的总体设计不允许钢丝绳具有,无限长,的寿命。,6股钢丝绳断丝主要发生在外表，钢丝绳表面可见断丝总数超过表中规定应报废。,钢丝绳型号,6倍直径内断丝数 30倍直径内断丝数,619（麻芯）5,10,637（麻芯）,1,0,19,2如果断丝紧靠一起形成局部聚集，则钢丝绳应报废。,3当出现整股绳股断裂时，应立即报废。,4当纤维芯损坏或钢芯断裂，使绳径显著减小时，应立即,报废。,5当钢丝绳的外层钢丝磨损达到其直径的40或钢丝绳直,径相对公称直径减小7时，未发现断丝,也应报废。,6外部和内部腐蚀，钢丝绳表面出现深坑，钢丝之间松弛，,应报废。,7变形：出现波浪型变形达到规定值、笼型畸变、绳股挤,出、钢丝挤出严重、绳径局部严重增大、严重纽结、局,部压扁严重、产生弯折等应报废。,八,钢丝绳的维护保养,钢丝绳的维护保养应根据起重机械的用途、工作环境和钢丝绳的种类而定。在可能的情况下，对钢丝绳应进行适时地清洗并涂以润滑油或润滑脂（起重机械的制造厂或钢丝绳制造厂另有说明者除外），特别是那些绕过滑轮时经受弯,曲的部位涂刷的润滑油、润滑脂品种应与钢丝绳厂使用的相适应。,缺乏维护是钢丝绳寿命短的主要原因之一，特别是当机械在腐蚀性环境中工作，以及在某些由于与作业有关的原因而不能润滑的情况下运转时更是如此。,在实际使用时，应注意以下几点：,1对钢丝绳应防止损伤，腐蚀或其他物理、化学造,成的性能降低。,2钢丝绳开卷时，应防止打结或扭曲。,3钢丝绳切断时，应有防止绳股散开的措施。,4安装钢丝绳时，不应在不干净的地方拖线。,5钢丝绳应保持良好的润滑状态。,6对日常使用的钢丝绳，每天都应该进行检查，对,达到报废标准的应立即报废。,7钢丝绳卡：,钢丝绳卡是制作索扣的快捷工具，如操作正确，强度可达到钢丝绳强度的80。,钢丝绳卡使用方法：,（1）U型螺栓扣在钢丝绳的尾段上（短头）。绳卡不得在钢丝绳上交替布置。,（2）每一连接处所需绳夹的数量，应符合规定要求,（3）钢丝绳夹间的距离应为钢丝绳直径的67倍。,（4）绳夹紧固时，以短头绳压扁约1/3为宜。,（5）绳夹在实际使用中，受载一次后，应作检查，,离套环最远处的绳夹不得首先单独紧固。,（6）短头钢丝绳尾端应留出140mm长幅度。,
