JTGET无机结合料稳定材料无侧限抗压强度试验方法东锦内部培训课件.ppt

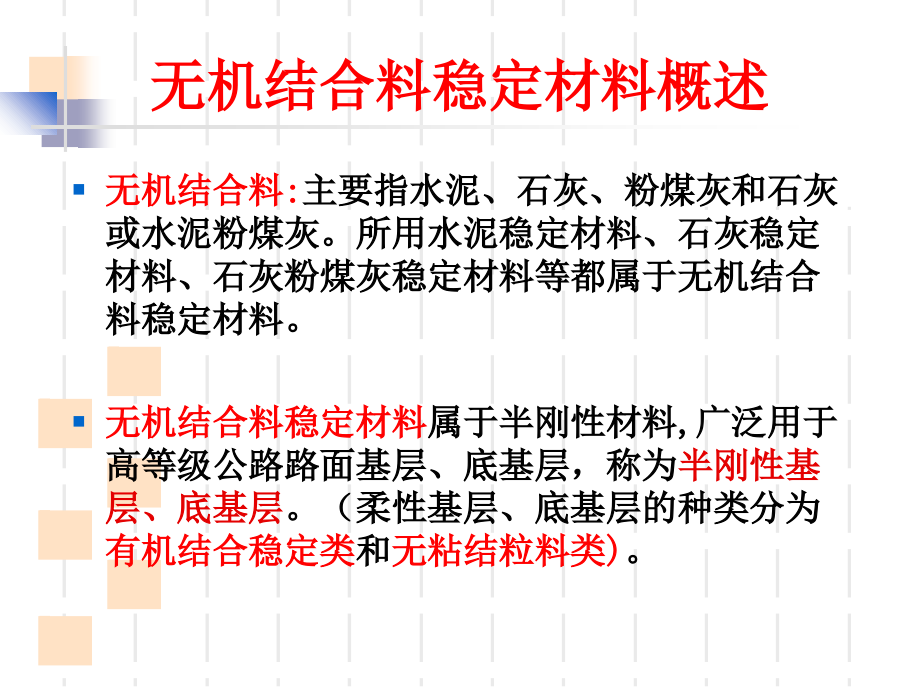

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,JTGE51-2009-T0805,无机结合料稳定材料无侧限抗压强度试验方法,(,东锦内部培训课件,)PPT,无机结合料,稳定材料概述,无机结合料,:,主要指水泥、石灰、粉煤灰和石灰或水泥粉煤灰。所用水泥稳定材料、石灰稳定材料、石灰粉煤灰稳定材料等都属于无机结合料稳定材料。,无机结合料稳定材料,属于半刚性材料,广泛用于高等级公路路面基层、底基层，称为,半刚性基层、底基层,。（柔性基层、底基层的种类分为,有机结合稳定类,和,无粘结粒料类,),。,T 0805-1994,无机结合料稳定材料无侧限抗压强度试验方法,T 0805-1994,无机结合料稳定材料无侧限抗压强度试验方法,1.,适用范围,本方法适用于测定无机结合料稳定材料（包括稳定细粒土、中粒土和粗粒土）试件的无侧限抗压强度。,2.,仪器设备,（,1,）标准养护室。,（,2,）水槽：,深度应大于试件高度,50mm,。,（,3,）,压力机或万能试验机,（也可用路面强度试验仪和测力计）,（,4,）电子天平：,量程,15kg,，感量,0.1g;,量程,4000g,，感量,0.01g,。,（,5,）量筒、拌和工具、大小铝盒、烘箱等。,（,6,）球形支座。,（,7,）机油：若干。,3.,试件制备和养护,（,1,）,细粒土,:,试模的直径,高,=50mm,50mm,；,（,2,）,中粒土,:,试模的直径,高,=100mm,100mm,；,（,3,）,粗粒土,:,试模的直径,高,=150mm x150mm,。,（,2,）按照无机结合料稳定材料试件制作方法（圆柱形）,成型径高比为,1:1,的圆柱形试件。,（,3,）按照无机结合料稳定材料击实试验方法的标准养生方法进行,7d,的标准养生。,（,4,）将试件,两顶面用刮刀刮平，,必要时可用快凝水泥砂浆抹平试件顶面。,（,5,）为保证试验结果的可靠性和准确性，每组试件的数目要求为：,小试件不少于,6,个；中试件不少于,9,个；大试件不少于,13,个。,4.,试验步骤,（,1,）根据试验材料的类型和一般的工程经验，选择合适量程的测力计和压力机，试件破坏荷载应,大于测力量程的,20%,且小于测力量程的,80%,。,球形支座和上下顶板涂上机油，使球形支座能够灵活转动。,（,2,）将已,浸水一昼夜的试件,从水中取出，用软布吸去试件表面的水分，并称试件的质量,m,4,。,（,3,）用游标卡尺,测量试件的高度,h,1,，精确,0.1mm,。,（,4,）将试件放在路面材料强度试验仪或压力机上，并在升降台上先放一扁球座，进行抗压试验。,试验过程中，应保持,加载速率为,1mm/min,。,记录试件破坏时的最大压力,P(N),。,（,5,）从试件内部取有,代表性的样品,（经过打破），按照含水率烘干试验方法，,测定其含水量,W,。,5.,计算,6.,结果整理,（,1,）抗压强度,保留,1,位小数。,（,2,）同一组试件试验中，采用,3,倍均方差方法剔除异常值，小试件,可以允许有,1,个异常值，中试件,12,个异常值，大试件,23,个异常值。,异常值数量,超过上述规定的试验重做。,（,3,）同一组试验的,变异系数,Cv(%),符合下列规定，方为有效试验：,小试件,Cv6%,；中试件,Cv10%,；大试件,Cv10%,。,如不能保证试验结果的变异系数小于规定的值，则应按允许误差,10%,和,90%,概率重新计算所需的试件数量，,增加试件数量并另做新试验。,新试验结果与老试验结果一并重新进行统计评定，,直到变异系数满足上述规定。,7.,试验说明和注意事项,
