IllustratorCS6的基本操作.ppt

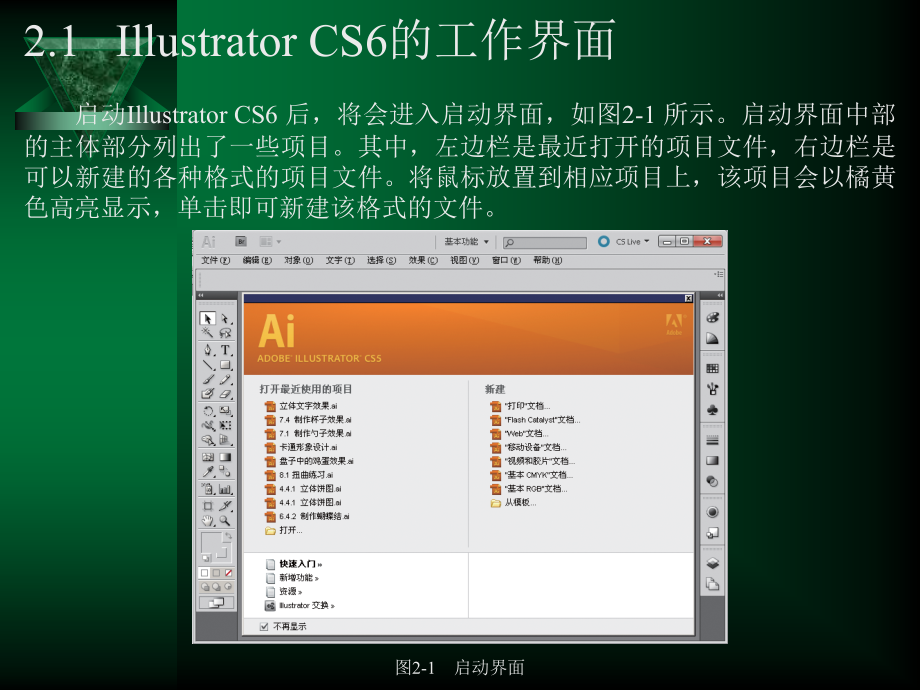

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二层,第三层,第四层,第五层,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二层,第三层,第四层,第五层,*,IllustratorCS6的基本操作,启动,Illustrator CS6,后，将会进入启动界面，如图,2-1,所示。启动界面中部的主体部分列出了一些项目。其中，左边栏是最近打开的项目文件，右边栏是可以新建的各种格式的项目文件。将鼠标放置到相应项目上，该项目会以橘黄色高亮显示，单击即可新建该格式的文件。,2.1 Illustrator CS6,的工作界面,图,2-1,启动界面,此外，通过菜单中的“新建”命令，也可新建文件。其方法如下：执行菜单中的“文件,|,新建”命令（快捷键,Ctrl+N,），将弹出“新建文档”对话框，如图,2-2,所示。,图,2-2,“新建文档”对话框,在“新建文档”对话框中设置文档的“名称”、“新建文档配置文件”、“大小”、“单位”、“取向”和“颜色模式”等参数后，单击“确定”按钮，将会新建一个当前工作文档，从而出现完整的工作界面。,图,2-3,为使用,Illustrator CS6,打开的一幅图像窗口。从图中可以看出，,Illustrator CS6,的工作界面包括标题栏、菜单栏、选项栏、工具箱、面板、状态栏等组成部分。下面重点介绍工具箱和面板。,图,2-3,工作界面,标题栏,菜单栏,选项栏,工具箱,面板,状态栏,工具箱是,Illustrator CS6,中一个重要的组成部分，几乎所有作品的完成都离不开工具箱的使用。通过执行菜单中的“窗口,|,工具”命令，可以控制工具箱的显示和隐藏。,在默认状态下工具箱位于屏幕的左侧，用户可以根据需要将它移动到任意位置。工具箱中的工具用形象的小图标来表示。为了节省空间，,Illustrator CS6,将许多工具隐藏起来，有些工具图标右下方有一个小三角形，表示包含隐藏工具的工具组。当按住该图标不放时就会弹出隐藏工具，如图,2-4,所示。单击工具箱最顶端的小图标，可将工具箱变成长单条或短双条结构。,图,2-4,显示隐藏工具,2.1.1,工具箱,工具箱中主要工具的功能和用途如下。,选择工具,直接选择工具,编组选择工具,魔棒工具,用来选择整个图形象。如果是成组后的图形，将选中一组对象。,用于选择单个或几个节点，经常用于路径形状的调整。,用来选择编组中的子对象。单击编组中的一个对象，可以将其选中。双击该对象，可以选中对象所在的编组。,用来选择具有相似填充、边线或透明属性的对象。,套索工具,钢笔工具,添加锚点工具,删除锚点工具,利用该工具可以选择鼠标所选区域内的所有锚点，这些锚点可以位于一个对象，也可以位于多个对象。,绘制路径的基本工具，与添加锚点、删除锚点、转换锚点工具组合使用，可以生成复杂的路径。,用于在已有路径上添加锚点。,用来删除已有路径上的锚点。,透视网格工具,变形工具,宽度工具,斑点画笔工具,利用该工具可以使图形根据透视网格产生相应的透视效果。,利用该工具可以使图形随着变形工具的笔刷拖动而变形。,使用该工具，可使绘制的路径描边变宽，并调整为各种多变的形状效果。,使用该工具，可以绘制带有外轮廓的路径。,转换锚点工具,变形工具,宽度工具,斑点画笔工具,可用来将角点转化为平滑点，或将平滑点转化为角点。主要用于调整路径形状。,用来书写排列整齐的点文字或段落文字。,与文字工具相似，但文字排列方向为纵向，和古代文字写法一致。,可以将文字约束在一定范围内，从而使版面更加生动。,直排区域文字工具,路径文字工具,直排路径文字工具,光晕工具,与区域文字工具类似，但文字排列方向为纵向。,可以沿路径水平方向排列文字。,可以沿路径垂直方向排列文字。,用来绘制光晕对象。,画笔工具,铅笔工具,镜像工具,橡皮擦工具,可用来描绘具有画笔外观的路径。,Illustrator,中共提供了,4,种画笔：书法、散点、艺术与图案。,可用来绘制与编辑路径，在绘制路径时，节点随鼠标运动的轨迹自动生成。,用来擦除路径的一部分或全部。,可沿一条轴线翻转图形对象。,旋转工具,倾斜工具,比例缩放工具,渐变工具,可沿自己定义的轴心点对图形及填充图案进行旋转。,可以改变图形对象及其填充图案的大小。,可以倾斜图形对象。,用来调节渐变的起始和结束位置及方向。,形状生成器工具,混合工具,剪刀工具,美工刀工具,使用该工具，可以将绘制的多个简单图形合并为一个复杂的图形。还可以分离、删除重叠的形状，快速生成新的图形。,可以在多个图形对象之间生成一系列的过渡对象，以产生颜色与形状上的逐渐变化。,用来剪断路径。,可以任意裁切图形对象。,自由变换工具,柱形图工具,符号喷枪工具,符号旋转器工具,可以对图形对象进行缩放、旋转或倾斜变换。,9,种图表工具中的一种，用垂直的柱形图来显示或比较数据。,用来在画面上施加符号对象。它与复制图形相比，可节省大量的内存，提高设备的运算速度。,可用来旋转符号。,符号着色器工具,符号滤色器工具,符号样式器工具,符号缩放器工具,可用自定义的颜色对符号进行着色。,可用来改变符号的透明度。,可用来对符号施加样式。,可用来放大或缩小符号，从而使符号具有层次感。,符号移位器工具,符号紧缩器工具,扇贝工具,褶皱工具,用来移动符号。,可用来收拢或扩散符号。,可在图形对象轮廓上添加一些类似扇贝壳表面的凹凸纹理。,可在图形对象轮廓上添加一些褶皱。,旋转扭曲工具,膨胀工具,晶格化工具,收缩工具,可使图形对象卷曲变形。,可使图形对象膨胀变形。,可在图形对象轮廓上添加一些尖锥状的突起。,可使图形对象收缩变形。,实时上色选择工具,裁剪区域工具,实时上色工具,填充与描边,用于选择实时上色后的线条或填充，以便进行修改。,可利用自定义特征或预定义特征绘制多个裁剪区域。可以快速创建完全裁剪到选区的单页,PDF,，使其能够存储供客户和同事查看的图稿变化。,使用不同颜色为每个路径段描边，并使用不同的颜色、图案或渐变填充每个封闭路径。,其中 显示当前填充的状态，可为选定对象应用渐变填充，可使对象无填充色或线条色。,填充色,描边,缩放工具,抓手工具,整形工具,平滑工具,在窗口中放大或缩小视野，以便查看图像局部细节或整体概貌，并不改变图形对象的大小。,用来移动画板在窗口中的显示位置，并不改变图形对象在画板中的位置。,使用该工具，可使路径如同卷曲的钢丝一样变形。,用于对路径进行平滑处理。,网格工具,度量工具,用来手动创建网格。,用于测量两点之间的距离。,2.1.2,面板,Illustrator CS6,将面板缩小为图标，在这种情况下，单击相应的图标，会显示出相关的面板。并不是所有的面板都会出现在屏幕上，用户可以通过“窗口”菜单下的命令调出或关闭相关的面板。,下面简单介绍一下各个面板的功能。,如图,2-5,所示，在面板缩略图中显示为 图标，单击该图标即可调出“动作”面板。使用“动作”面板可以记录、播放、编辑和删除动作，还可以用来存储和载入动作文件。,动作用来记录固定的工作流程（使用命令和工具的过程）。对于重复性的工作而言，将操作过程保存为动作，并在自动任务中加以调用，可以大大提高工作效率。,1.,“动作”面板,如图,2-7,所示，在面板缩略图中显示为 图标，单击该图标即可调出“外观”面板。“外观”面板中以层级方式显示了被选择对象的所有外观属性，包括描边、填充、样式、效果等，用户可以很方便地选择外观属性进行修改。,3.,“外观”面板,如图,2-6,所示，在面板缩略图中显示为 图标，单击该图标即可调出“对齐”面板。利用“对齐”可以将多个对象按指定方式对齐或分布。,2.,“对齐”面板,如图,2-8,所示，在面板缩略图中显示为 图标，单击该图标即可调出“属性”面板。“属性”面板的主要功能是设置选定对象的一些显示属性。使用该面板中的选项，可以选择显示或者隐藏选定对象的中心点，可以通过“叠印填充”复选框来决定是否显示或者打印叠印，还可以为多个,URL,链接建立图像映射。,图,2-5,“动作”面板,4.,“属性”面板,图,2-6,“对齐”面板,图,2-7,“外观”面板,如图,2-9,所示，在面板缩略图中显示为 图标，单击该图标即可调出“画笔”面板。画笔是用来装饰路径的，可以使用“画笔”面板来管理文件中的画笔，可以对画笔进行添加、修改、删除和应用等操作。,图,2-8,“属性”面板,5.,“画笔”面板,如图,2-10,所示，在面板缩略图中显示为 图标，单击该图标即可调出“颜色”面板。可以在“颜色”面板中基于所选颜色模式来定义或调整填充色与描边色，也可以通过拖动滑块或输入数字来调整颜色，还可以直接选取色样。具体用法可参见,2.3.2,节。,6.,“颜色”面板,图,2-9,“画笔”面板,图,2-10,“颜色”面板,如图,2-14,所示，在面板缩略图中显示为 图标，单击该图标即可调出“图层”面板。“图层”面板是用来管理层及图形对象的。“图层”面板显示了文件中的所有层及层上的所有对象，包括这些对象的状态（如隐藏与锁定）、它们之间的相互关系等。为了便于区分，,Illustrator CS6,用不同的颜色标明了不同的父图层。对于父图层下面的子图层则显示与父图层相同的颜色。,10.,“图层”面板,如图,2-15,所示，在面板缩略图中显示为 图标，单击该图标即可调出“链接”面板。“链接”面板显示了文档中所有链接与嵌入的图像。如果链接图像被更新或丢失，会给出相应的提示。,11.,“链接”面板,如图,2-16,所示，在面板缩略图中显示为 图标，单击该图标即可调出“魔棒”面板。“魔棒”面板相当于 （魔棒工具）的选项设置窗口，从中可以设置属性相似对象的相关条件。,12.,“魔棒”面板,如图,2-17,所示，在面板缩略图中显示为 图标，单击该图标即可调出“导航器”面板。使用“导航器”面板可以方便地控制屏幕中画面的显示比例及显示位置。,图,2-14,“图层”面板,13.,“导航器”面板,图,2-15,“链接”面板,图,2-16,“魔棒”面板,如图,2-18,所示，在面板缩略图中显示为 图标，单击该图标即可调出“路径查找器”面板。利用“路径查找器”面板可以将多个路径以多种方式组合成新的形状。它包括“形状模式”和“路径查找器”两大类。具体用法可参见,2.3.1,节。,图,2-17,“导航器”面板,14.,“路径查找器”面板,如图,2-19,所示，在面板缩略图中显示为 图标，单击该图标即可调出“颜色参考”面板。“颜色参考”面板会基于工具面板中的当前颜色来调整颜色。利用该面板可以用这些颜色对图稿着色，也可以将这些颜色存储为色板。,15.,“颜色参考”面板,图,2-18,“路径查找器”面板,图,2-19,“颜色参考”面板,如图,2-20,所示，在面板缩略图中显示为 图标，单击该图标即可调出“描边”面板。“描边”面板用来指定线条是实线还是虚线、虚线类型（如果是虚线）、描边粗细、描边对齐方式、斜接限制、箭头、宽度配置文件和线条连接的样式及线条端点。,图,2-20,“描边”面板,16.,“描边”面板,每段线段的长短,间距,每段线段的长短,间距,“描边”面板中的端点有 平头端点、圆头端点和 方头端点,3,种类型，图,2-21,为各种端点类型的效果比较。,图,2-21,各种端点类型的效果比较,a),b),c),a,）平头端点,b,）圆头端点,c,）方头端点,“描边”面板中的连接有 斜接连接、圆角连接和 斜角连接,3,种类型，图,2-22,为各种连接类型的效果比较。,“描边”面板中有多种开始和结束箭头可供选择，图,2-23,为在线段开始和结束位置添加箭头的效果比较。,图,2-22,各种连接类型的效果比较,a)b)c),a,）斜接连接,b,）圆角连接,c,）斜角连接,图,2-23,为在线段开始和结束位置添加箭头的效果比较,如图,2-24,所示，在面板缩略图中显示为 图标，单击该图标即可调出“图形样式”面板。“图形样式”面板可以将对象的各种外观属性作为一个样式来保存，以便于快速应用到对象上。,17.,“图形样式”面板,如图,2-25,所示，在面板缩略图中显示为 图标，单击该图标即可调出“,SVG,交互”面板。当输出用于网页浏览的,SVG,图像时，可以利用“,SVG,交互”面板添加一些用于交互的,JavaScript,代码（如鼠标响应事件）。,图,2-24,“图形样式”面板,18.“SVG,交互”面板,如图,2-26,所示，在面板缩略图中显示为 图标，单击该图标即可调出“变量”面板。文档中每个变量类型和名称均列在“变量”面板中，可以使用“变量”面板来处理变量和数据组。如果将变量绑定到一个对象上，则“对象”列将显示绑定对象在“图层”面板中显示的名称。,19.,“变量”面板,图,2-25,“,SVG,交互”面板,图,2-26,“变量”面板,如图,2-27,所示，在面板缩略图中显示为 图标，单击该图标即可调出“色板”面板。“色板”面板可以将调制好的纯色、渐变色和图案作为一种色样保存，以便于快速应用到对象上。具体用法可参见,2.3.2,节。,图,2-27,色板面板,20.,“色板”面板,“色板库”菜单,显示“色板类型”菜单,色板选项,新建颜色组,新建色板,删除色标,如图,2-28,所示，在面板缩略图中显示为 图标，单击该图标即可调出“符号”面板。符号用来表现具有相似特征的群体，可以将,Illustrator CS6,中绘制的各种图形对象作为符号来保存。,21.,“符号”面板,如图,2-29,所示，在面板缩略图中显示为 图标，单击该图标即可调出“变换”面板。“变换”面板提供了被选择对象的位置、尺寸和方向等信息。利用变换面板可以精确地控制变换操作。,22.,“变换”面板,如图,2-30,所示，在面板缩略图中显示为 图标，单击该图标即可调出“透明度”面板。“透明度”面板可用来控制被选择对象的透明度与混合模式，还可用来创建不透明度蒙版。,23.,“透明度”面板,如图,2-31,所示，在面板缩略图中显示为 图标，单击该图标即可调出“字符”面板。“字符”面板提供了格式化字符的各种选项（如字体、字号、行间距、字间距、字距微调、字体拉伸和基线移动等）。,图,2-28,“符号”面板,24.,“字符”面板,图,2-29,“变换”面板,图,2-30,“透明度”面板,如图,2-32,所示，在面板缩略图中显示为 图标，单击该图标即可调出“段落”面板。使用“段落”面板可对文字对象中的段落文字设置格式化选项。,25.,“段落”面板,图,2-31,“字符”面板,图,2-32,“段落”面板,2.1.3,课后练习,（,1,）,Illustrator CS6,的工作界面包括,_,、,_,、,_,、,_,、,_,、,_,等组成部分。,（,2,）描边面板中的“端点”有,_,、,_,和,_3,种类型。,1.,填空题,（,1,）在“新建文档”对话框中，可以指定文档的参数有（）。,A.,名称,B.,大小,C.,颜色模式,D.,单位,（,2,）用于选择单个节点的工具为（）。,A.B.C.D.,（,3,）下列（）属性可以在“描边”面板中进行定义。,A.,宽度,B.,长度,C.,端点,D.,拐角,2.,选择题,（,1,）如何将,Illustrator CS6,工具箱中的隐藏工具调出来？,（,2,）简述工具箱中各工具的使用方法。,3.,简答题,作为一款矢量图绘制软件，绘制图形是,Illustrator CS6,的一项基本功能。任何一个精美的、复杂的图形都是由若干个基本图形组合而成的，所以掌握绘制基本图形的方法和技巧是一个图形设计者的基本功。利用,Illustrator CS6,提供的绘图工具，可以绘制丰富多样、用途各异的基本图形，比如矩形、圆、椭圆、多边形、星形、直线、弧线、螺旋线及任意形状的图形等。,2.2,基本工具的使用,线形是平面设计中经常会用到的一种基本图形。在,Illustrator CS6,的工具箱中提供了多种绘制线形的工具，利用它们可以绘制直线、弧线和螺旋线等。,2.2.1,绘制线形,直线是平面设计中最简单、最基本的图形对象。绘制直线使用的是工具箱中的 （直线段工具），如图,2-33,所示。,图,2-33,选择“直线段工具”,1.,绘制直线,绘制直线的具体操作步骤如下：,1,）选择工具箱中的 （直线段工具），光标将变成十字形。然后按照两点确定一条直线的原则，在画布上任意一点单击鼠标左键，作为直线的起始点。再拖动鼠标，当到达直线的终止点后释放鼠标左键，即可完成任意长度、任意倾角的直线绘制，如图,2-34,所示。,2,）在拖动鼠标绘制直线的过程中，结合,Shift,、,Alt,、,等功能键可以得到一些具有特殊效果的直线。比如，在拖动鼠标绘制直线的过程中按住,Shift,键，可以得到水平、垂直方向或者倾角为,45,的直线，如图,2-35,所示。按住,Alt,键，可以得到以单击点为中心的直线。,3,）用拖动鼠标的方法只能粗略地绘制直线，当需要精确指定直线的长度和方向时，可以选择 （直线段工具），单击画布的任意位置，此时会弹出如图,2-36,所示的对话框。,图,2-34,绘制直线,图,2-35,绘制,45,的直线,图,2-36,“直线段工具选项”对话框,4,）在该对话框中，“长度”文本框用于设定直线的长度，“角度”文本框用于设定直线的角度。设定完毕后，单击“确定”按钮，即可精确地绘制所需的直线。,弧线也是一种重要的基本图形，直线可以看作是弧线的一种特殊情况，所以弧线有着更为广泛的用途。,Illustrator CS6,提供的绘制弧线的方法很丰富，利用这些方法，可以绘制出长短不一、形状各异的弧线。,绘制弧线的具体操作步骤如下：,2.,绘制弧线,1,）选择工具箱中的 （弧线工具），如图,2-37,所示，然后在画布上拖动鼠标，从而形成弧线的两个端点。在两个端点之间，将会自然形成一段光滑的弧线。图,2-38,为使用 （弧线工具）绘制的弧线。,2,）在拖动鼠标的过程中，按住键盘上的,Shift,、,Alt,、,等功能键，以及,C,、,F,键等，可以得到一些具有特殊效果的弧线。比如，在拖动鼠标绘制弧线时，按住,Shift,键，将得到在水平和垂直方向长度相等的弧线，如图,2-39,所示；按住,Alt,键，可以得到以单击点为中心的,图,2-37,选择“弧形,工具”,弧线；按住,C,键，可以通过增加两条水平和垂直的直线，得到封闭的弧线，如图,2-40,所示；按住,键，可以同时绘制得到多条弧线，从而制作出特殊的效果，如图,2-41,所示；按住,F,键，则可以改变弧线的凹凸方向；按住上、下方向键，则可以增加或减少弧度。,图,2-38,绘制弧线,图,2-39,水平和垂直方向长度相等的弧线,图,2-40,绘制封闭弧线,图,2-41,同时绘制多条弧线,3,）利用拖动鼠标的方法只能粗略地绘制弧线。当需要精确指定弧线的长度和方向时，可以在选择 （弧线工具）的情况下，单击画布的任意位置，此时会弹出如图,2-42,所示的对话框。,图,2-42,“弧线段工具选项”对话框,4,）在该对话框中，可以精确设定弧线各轴向的长度、凹凸方向和弯曲程度。,相对于直线和弧线而言，螺旋线是一种并不常用的线形。但在某些场合下，它也是必不可少的一种线形。,绘制弧线的具体操作步骤如下：,1,）选择工具箱中的 （螺旋线工具），如图,2-43,所示。然后在要绘制的螺旋线中心处按住鼠标左键在画布上拖动，接着释放鼠标即可绘制出螺旋线，如图,2-44,所示。,图,2-43,选择螺旋线工具,3.,绘制螺旋线,图,2-44,绘制螺旋线,2,）在绘制螺旋线的过程中，通过配合键盘上不同的键，可以实现某些特殊效果。比如，按上、下方向键，可以增加或减少螺旋线的圈数；按住,键，将会同时绘制出多条螺旋线；在绘制螺旋线的过程中，按住空格键，会“冻结”正在绘制的螺旋形，此时可以在屏幕上任意移动，当松开空格键后可以继续绘制螺旋线；按住,Shift,键，可以使螺旋线以,45,的增量旋转；按住,Ctrl,键，可以调整螺旋线的紧密程度。,3,）用拖动鼠标的方法只能粗略地绘制螺旋线。当需要精确指定螺旋线的长度和方向时，可以在选中 （螺旋线工具）的情况下，单击画布的任意位置。此时会弹出如图,2-45,所示的对话框，可以通过详细设置该对话框中的参数来精确绘制所需的螺旋线。,4,）在该对话框中，“半径”用于设置螺旋线的半径值，即螺旋线中心点到螺旋线终止点之间的直线距离，如图,2-46,所示；“衰减”用于为螺旋线指定一个所需的衰减度；“段数”用于设定螺旋线的段数；“样式”用于设置螺旋线旋转方向，有顺时针和逆时针两个选项供用户选择。,图,2-45,设置螺旋线参数,图,2-46,半径的范围,本节所指的“图形”是一个狭义的概念，是指使用绘图工具绘制的、封闭的、可直接设置填充和线型的基本图形，包括矩形、圆、椭圆、多边形和星形等。通过这些基本的图形，可以组合出丰富多彩的复杂图形。,2.2.2,绘制图形,1.,绘制矩形,图,2-47,选择“矩形工具”,绘制矩形有两种方法：第,1,种是在屏幕上拖动鼠标绘制出矩形或圆角矩形；第,2,种是使用数值绘制矩形或圆角矩形。当只需粗略地确定矩形大小的时候，用前一种方法更为快捷；当需要精确指定矩形的长和宽的时候，用后一种方法更为精确。,绘制矩形的具体操作步骤如下：,1,）选择工具箱上的 （矩形工具），如图,2-47,所示，光标,将变成十字形。然后在画布上的某一点处按下鼠标左键，往任意方向拖动，,此时将会出现蓝色的矩形框，如图,2-48,所示。,2,）当最终确定矩形的大小后，在矩形起始点的对角点处释放鼠标左键，即可完成矩形的绘制，如图,2-49,所示。,提示：在拖动鼠标的同时，按住,Shift,键，就可以绘制出正方形，如图,2-50,所示；按住,Alt,键，将从中心,开始绘制矩形；按住空格键，就会暂时“冻结”正在绘制的矩形，此时可以在屏幕上任意移动预览框的,位置，松开空格键后可以继续绘制矩形。,图,2-48,出现蓝色的矩形框,图,2-49,绘制矩形,3,）如果需要精确地绘制矩形，即要精确地指定矩形的长和宽，可以选择工具箱上的 （矩形工具），在屏幕上任一位置单击鼠标左键，此时，将会弹出如图,2-51,所示的对话框。,图,2-50,绘制正方形,图,2-51,“矩形”对话框,4,）在该对话框中，“宽度”文本框用于设置矩形的宽度值，“高度”文本框用于设置矩形的高度。设置完成后，单击“确定”按钮即可。,绘制圆角矩形的基本操作方法与绘制矩形的基本一致，其具体操作步骤如下：,1,）选择工具箱上的 （圆角矩形工具），如图,2-52,所示。然后在画面上拖动，当松开鼠标后即可绘制出一个圆角矩形，如图,2-53,所示。,图,2-52,选择“圆角矩形”工具,2.,绘制圆角矩形,图,2-53,绘制圆角矩形,2,）如果需要精确地绘制圆角矩形，即要精确地指定圆角矩形的长、宽及圆角半径的值，可以选择工具箱上的 （圆角矩形工具），在屏幕上任意位置单击鼠标左键，此时会弹出如图,2-54,所示的对话框。,图,2-54,“圆角矩形”对话框,3,）在该对话框中，“宽度”文本框用于设置圆角矩形的宽度值，“高度”文本框用于设置圆角矩形的高度，“圆角半径”文本框用于指定圆角矩形的圆角半径。设置完成后，单击“确定”按钮即可。,与绘制矩形和圆角矩形一样，绘制圆和椭圆也有两种方法。第,1,种是在屏幕上拖动鼠标绘制圆和椭圆；第,2,种是使用数值绘制圆和椭圆。当只需粗略确定圆和椭圆大小的时候，用前一种方法更快捷；当需要精确指定椭圆长和宽的值时，用后一种方法更精确。,1,）选择工具箱上的 （椭圆工具），如图,2-55,所示。然后按住鼠标左键，在画布上拖动，当达到所需的大小后释放鼠标，即可完成椭圆的绘制，如图,2-56,所示。,3.,绘制圆和椭圆,提示：在拖动鼠标时按住,Shift,键，即可绘制出一个标准的圆；按住,Alt,键，将不是从左上角开始绘制椭,圆，而是从中心开始；按住空格键，会“冻结”正在绘制的椭圆，可以在屏幕上任意移动预览图形的位,置，松开空格键后可以继续绘制椭圆。,图,2-55,选择椭圆工具,2,）如果需要精确地绘制圆或椭圆（即要精确指定圆的半径或椭圆的长短轴），可以选择工具箱上的 （椭圆工具），在屏幕上任意位置单击鼠标左键，此时将会弹出如图,2-57,所示的对话框。,3,）在该对话框中，不是通过直接指定圆的半径或椭圆的长短轴来确定圆或椭圆的大小，而是通过指定圆或椭圆的外接矩形的长和宽来确定圆或椭圆的大小。其中，“宽度”文本框用于设置外接矩形的宽度值，“高度”文本框用于设置外接矩形的高度值。设置完毕后，单击“确定”按钮即可。,图,2-56,绘制椭圆,图,2-57,“椭圆”对话框,星形是常用的图形之一，在,Illustrator CS6,中提供了专门绘制星形的工具。,绘制星形的具体操作步骤如下：,1,）选择工具箱上的 （星形工具），如图,2-58,所示。然后在画布的任意位置进行拖动，最后释放鼠标即可绘制出星形，如图,2-59,所示。,图,2-58,选择“星形工具”,4.,绘制星形,图,2-59,绘制星形,2,）如果要精确绘制星形，可以选择工具箱上的 （星形工具），然后在画布的任意位置单击，将会弹出如图,2-60,所示的对话框。,图,2-60,“星形”对话框,3,）在“星形”对话框中，可以通过“角点数”文本框选取或输入所需要绘制的星形的外凸点数。比如，绘制五角星，则此处设置为,5,。图,2-61,为使用,（星形工具）绘制的不同角点数的星形。,图,2-61,绘制不同角点数的星形,4,）在“星形”对话框中，“半径,1,”文本框用于输入星形的内凹半径，即内凹点到中心点的距离；“半径,2,”文本框用于输入星形的外凸半径，即外凸点到中心点的距离，如图,2-62,所示。,图,2-62,“半径,1,”和“半径,2,”的范围,5,）在拖动鼠标的过程中按住键盘上的,键，可以同时绘制出多个星形，从而形成一些特殊的效果。,在,Illustrator CS6,中，可以绘制任意边数的正多边形。与绘制矩形和椭圆的方法类似，也分为拖动鼠标绘制的方法和精确绘制的方法。,绘制多边形的具体操作步骤如下：,1,）选择工具箱上的 （多边形工具），如图,2-63,所示。然后按住鼠标左键在画布上拖动，最后释放鼠标即可绘制出多边形，如图,2-64,所示。,2,）如果要精确绘制多边形，可以选择工具箱上的 （多边形工具），在画布的任何位置单击鼠标，此时会弹出如图,2-65,所示的对话框。,图,2-63,选择“多边形工具”,5.,绘制多边形,图,2-64,绘制多边形,3,）在“多边形”对话框中，可以在“边数”文本框中选取或者输入所需绘制的正多边形的边数；可以在“半径”文本框中输入正多边形外接圆的半径。设置完毕后，单击“确定”按钮即可。,图,2-65,“多边形”对话框,4,）在绘制的过程中，左右移动鼠标可以转动多边形，从而形成非规则放置的多边形，如图,2-66,所示。在拖动鼠标的过程中，按住键盘上的,键，可以同时绘制出多个多边形，从而形成一些特殊的效果，如图,2-67,所示。,图,2-66,绘制非规则放置的多边形,图,2-67,同时绘制多个多边形,在平面设计中，网格是经常用到的。矩形网格和极坐标网格是最常用的两种网格。使用 （矩形网格工具）和 （极坐标网格工具）能够快速地绘制出矩形网格和极坐标网格。,2.2.3,绘制网格,绘制矩形网格的具体操作步骤如下：,1,）选择工具箱上的 （矩形网格工具），如图,2-68,所示。然后在画布上拖动鼠标，可以通过确定的两个对角点来确定矩形网格的位置和大小，所绘制的矩形网格如图,2-69,所示。,图,2-68,选择“矩形网格工具”,1.,绘制矩形网格,2,）在拖动鼠标绘制矩形网格的过程中，如果按住键盘上的,Shift,键可以得到正方形网格，如图,2-70,所示；如果按住键盘上的向上箭头键可以增加矩形网格的行数，按住键盘上的向下箭头键可以减少矩形网格的列数。,图,2-69,绘制矩形网格,3,）如果要精确绘制矩形网格，可以选择工具箱上的 （矩形网格工具），然后在画布的任意位置单击，此时会弹出如图,2-71,所示的对话框。,图,2-70,正方形网格,4,）在该对话框中，“默认大小”选项组用于设置矩形网格的宽度和高度；“水平分隔线”选项组中的“数量”文本框用于设置水平分隔线的数目，“倾斜”文本框用于指定水平分隔线与网格的水平边缘的距离；“垂直分隔线”选项组中的“数量”文本框用于设置垂直分隔线的数目，“倾斜”文本框用于设置垂直分隔线与网格垂直边缘的距离。如果将水平“倾斜（,S,）”值设为,60%,，将会得到如图,2-72,所示的矩形网格；如果将垂直“倾斜（,K,）”值设为,60%,，将会得到如图,2-73,所示的矩形网格。,图,2-71,“矩形网格工具选项”对话框,5,）如果在该对话框中选中了“使用外部矩形作为框架”复选框，则将矩形网格最外层的矩形作为整个网格的边框；如果选中了“填充网格”复选框，则将填充网格。图,2-74,所示为填充了的矩形网格。,图,2-72,水平“倾斜（,S,）”值为,60%,的矩形网格,图,2-73,垂直“倾斜（,K,）”值为,60%,的矩形网格,提示：在绘制矩形网格的过程中，利用键盘上的向上和向下箭头键同样可以得到如图,2-72,和图,2-73,所示的效果。,图,2-74,填充了的矩形网格,绘制极坐标网格的具体操作步骤如下：,1,）选择工具箱上的 （极坐标网格工具），如图,2-75,所示。然后在画布上拖动鼠标，可以通过确定外轮廓圆的外接矩形的两个对角点来确定极坐标网格的位置和大小，所绘制的极坐标网格如图,2-76,所示。,2.,绘制极坐标网格,图,2-75,选择“极坐标网格工具”,2,）在拖动鼠标绘制极坐标网格的过程中，如果按住键盘上的,Shift,键，可以得到外轮廓为正圆的极坐标网格，如图,2-77,所示；如果按住键盘上的向上箭头键，可以增加极坐标网格同心圆的数目，如图,2-78,所示；如果按住键盘上的向右箭头键，可以增加极坐标网格射线的数目，如图,2-79,所示。,图,2-76,绘制极坐标网格,图,2-77,外轮廓为正圆的极坐标网格,图,2-78,增加极坐标的同心圆,图,2-79,增加极坐标的网格射线,3,）如果要绘制精确的极坐标网格，选择工具箱上的 （极坐标网格工具），然后在画布的任意位置单击，将会弹出如图,2-80,所示的对话框。,图,2-80,“极坐标网格工具选项”对话框,4,）在该对话框中，“默认大小”选项组用于设置极坐标网格外接矩形的宽度和高度；“同心圆分隔线”选项组中的“数量”文本框用于指定分隔线的数目，“倾斜”文本框用于指定分隔线与网格轴向边缘的距离；“径向分隔线”选项组中的“数量”文本框用于指定径向分隔线的数目，“倾斜”文本框用于指定径向分隔线与网格径向起点的距离。如果将水平“倾斜（,S,）”值设为,60%,，将会得到如图,2-81,所示的极坐标网格；如果将垂直“倾斜（,K,）”值设为,60%,，将会得到如图,2-82,所示的极坐标网格。,图,2-81,水平“倾斜（,S,）”值为,60%,的极坐标网格,图,2-82,垂直“倾斜（,K,）”值为,60%,的极坐标网格,光晕工具是一种很特殊的绘图工具，利用它绘制出来的图形不是简单的基本图形，而是一种具有闪耀效果的复杂形体，如图,2-83,所示。,绘制光晕效果的具体操作步骤如下：,1,）选择工具箱上的 （光晕工具），如图,2-84,所示。此时，光标将变成一个实十字和虚十字相间的形状，然后按住鼠标左键在画布上拖动，即可进行光晕图形的绘制，如图,2-85,所示。,2.2.4,光晕工具,图,2-83,光晕效果,图,2-84,选择“光晕工具”,图,2-85,绘制光晕图形的过程,2,）在拖动鼠标绘制的过程中，可以以图形的中心转动图形。如果不想旋转闪耀图形，可按住键盘上的,Shift,键；如果在拖动鼠标的过程中按住空格键，就会暂停绘制操作，并可在页面上任意移动未绘制完成的闪耀图形；按住向下箭头键，则可以减少闪耀图形的射线数目；如果当前的闪耀图形满足要求，即可释放鼠标左键，结果如图,2-86,所示。,3,）此时，并没有完成闪耀图形的绘制，要完成最终的闪耀图形，必须双击所绘制的闪耀图形的框架图，然后在弹出的如图,2-87,所示的对话框中进行设置，设置完成后单击“确定”按钮即可。,图,2-86,绘制完成效果,图,2-87,“光晕工具选项”对话框,在平面设计中，并非所有的线条都类似直线、椭圆的规则图形，更多的时候需要用灵巧的双手和铅笔等作图工具，来完成一些不规则的图形。本节将讲解 （铅笔工具）、（平滑工具）和 （擦除工具）的使用。,2.2.5,徒手绘图与修饰,使用 （铅笔工具）可以随意绘制出自由不规则的曲线路径。在绘制的过程中，,Illustrator CS6,会自动依据鼠标的轨迹来设定节点生成路径。铅笔工具既可以绘制闭合路径，又可以绘制开放路径。并且铅笔工具还可以将已存在曲线的节点作为起点，延伸绘制出新的曲线，从而达到修改曲线的目的。图,2-88,为使用 （铅笔工具）绘制的,4,帧人物原画。,图,2-88 4,帧人物原画,1.,使用 （铅笔工具）,铅笔工具的具体使用方法如下：,1,）选择工具箱上的 （铅笔工具），如图,2-89,所示，此时光标将变为 。然后在合适的位置按下鼠标左键拖动鼠标绘制路径，接着释放鼠标完成曲线的绘制，如图,2-90,所示。,图,2-89,选择“铅笔工具”,图,2-90,绘制曲线,2,）如果需要得到封闭的曲线，可以在拖动鼠标时按住,Alt,键，此时光标将变为一个带有圆圈的铅笔形状，其中圆圈表示可以绘制封闭曲线。在这种状态下，系统将会自动将曲线的起点和终点用一条直线连接起来，从而形成封闭的线，如图,2-91,所示。,3,）另外，使用 （铅笔工具）在封闭图形上的两个节点之间拖动，可以修改图形的形状。图,2-92,所示为经过铅笔适当修改后的形状。,4,）在使用铅笔工具时，还可以对铅笔工具进行参数预置。其具体方法是：双击工具箱上的 （铅笔工具），此时会弹出如图,2-93,所示的对话框。,图,2-91,封闭的曲线,图,2-92,经过铅笔适当修改后的形状,提示：必须选中需要更改的图形才可以改变图形的形状。,图,2-93,“铅笔工具选项”对话框,5,）在该对话框中有“容差”和“选项”两个选项组。其中，“容差”选项组中的“保真度”用来设置由铅笔工具绘制得到的曲线上的点的精确度，单位为像素，取值范围为,0.520,。值越小，所绘制的曲线将越粗糙。图,2-94,为不同“保真度”的比较效果。,图,2-94,不同“保真度”的比较效果,“容差”选项组中的“平滑度”用于指定所绘制曲线的平滑程度。值越大，所得到的曲线就越平滑。图,2-95,为设定了不同平滑度的效果。,a,）,b,）,a,）保真度为,0.5 b,）保真度为,20,a,）,b,）,图,2-95,不同平滑度的效果,a,）平滑度为,0 b,）平滑度为,20,在“选项”选项组中，选中“保持选定”复选框，可以保证曲线在绘制完毕后自动处于被选取状态；选中“编辑所选路径”复选框，表示可对选中的曲线进行再次编辑。,在使用鼠标徒手绘制图形时，往往不能够像现实中使用铅笔或钢笔那样得心应手，此时可以使用 （平滑工具），以使曲线变得更平滑。,平滑工具的具体使用方法如下：,1,）选择工具箱上的 （平滑工具），如图,2-96,所示，光标将变为带有螺纹图案的铅笔形状。然后按住鼠标左键在画布上拖动，此时会显示光标的拖动轨迹，如图,2-97,所示。,图,2-96,选择“平滑工具”,2.,使用 （平滑工具）,提示：在使用 （铅笔工具）时，按住键盘上的,Alt,键不放，铅笔工具将变成 （平滑工具）；而释放键盘上,的,Alt,键后将恢复为 （铅笔工具）。,图,2-97,在画布上拖动时显示出的拖动轨迹,2,）对目标路径实施平滑操作时，要首先选择 （平滑工具），然后将光标移至需要进行平滑操作的路径旁，按下鼠标左键并拖动。当完成平滑操作后，释放鼠标左键，得到的目标路径会更为平滑。图,2-98,为实施了平滑操作前后的比较效果。,图,2-98,平滑操作前后的比较效果,3,）双击工具箱上的 （平滑工具）
