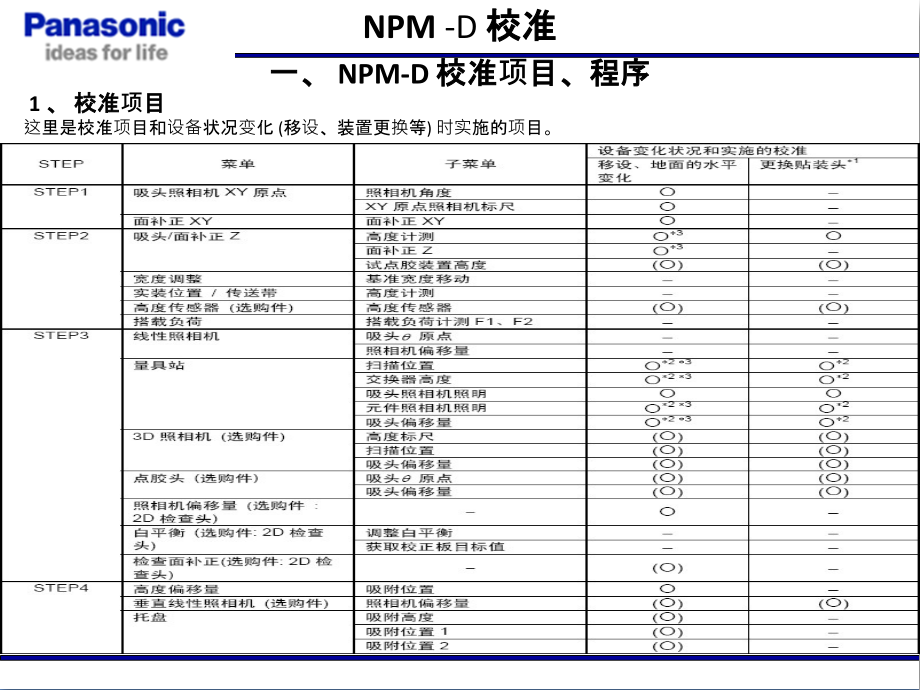

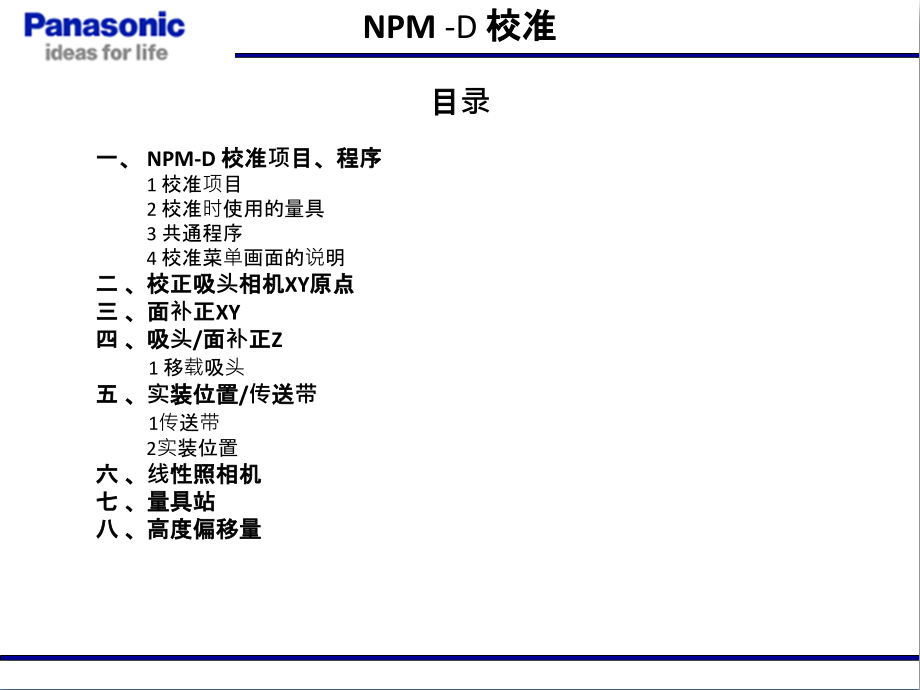

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,相册,由,QCMC,创建,NPM,-D,校准,目录,一、,NPM-D,校准项目、程序,1,校准项目,2,校准时使用的量具,3,共通程序,4,校准菜单画面的说明,二、校正吸头相机,XY,原点,三、面补正,XY,四、吸头,/,面补正,Z,1,移载吸头,五、实装位置,/,传送带,1,传送带,2,实装位置,六、线性照相机,七、量具站,八、高度偏移量,相册,由,QCMC,创建,NPM,-D,校准,一、,NPM-D,校准项目、程序,1,、,校准项目,这里是校准项目和设备状况变化,(,移设、装置更换等,),时实施的项目。,相册,由,QCMC,创建,NPM,-D,校准,2,、,校准时使用的量具,这里是校准时使用的量具。,相册,由,QCMC,创建,NPM,-D,校准,3,、共通程序,显示校准菜单。,1,按 。,将会显示装置的菜单。,2,按 。,将会显示校准菜单。,相册,由,QCMC,创建,NPM,-D,校准,4,、校准菜单画面的说明,a,表示校准的工序,(,第,1 4,工序,),。,b,表示校准的每个工序,(,第,1 4,工序,),内的项目。,c,表示执行校准作业的动作或准备等作业所需的动作的项目。,d,表示通过校准设定的参数，按下按钮后显示现在所登录的参数。,相册,由,QCMC,创建,NPM,-D,校准,二、校正吸头相机,XY,原点,本操作是全部吸头的共通操作。,1,按 。,2,按,吸头照相机,XY,原点,。,3,选择工作台。,请选择进行校准的工作台。,4,按,+,照相机角度,。,将会进行校准。,5,确认是否已正常结束。,6,按,+XY,原点照相机标尺,。,将会进行校准。,相册,由,QCMC,创建,NPM,-D,校准,7,确认是否已正常结束。,请反复进行程序,3.7.,的操作，在其他工作台上也要进行同样的操作。,8,按,面补正,XY。,不仅是下一项目，从此画面换到其它画面时都会显示确认是否保存数据的画面。,若要保存通过校准获得的数据，请按,是,。,若按,否,，将会进行原点复归，通过校准获得的数据将被失掉。,上述操作完毕后，画面将会转换。,相册,由,QCMC,创建,NPM,-D,校准,三、面补正,XY,本操作是全部吸头共通的操作。,面补正量具需要通过手动作业来设置，因此请使用面补正量具来调整前工序及后工序的搬送传送带的宽度。,进行校准之前，请将支撑销全部取下。,1,在前工序的轨道,1,和轨道,2,上设置面补,正量具。,2,按 。,3,按,面补正,XY。,请确认本机内没有基板。,4,按,+,量具搬入,。,当本机内有基板时，将显示错误。,取出本机内的基板后，请再次进行,量具搬入,的操作。,5,按,+,执行,。,本机将会进行传送带宽度的自动调整，请搬入面补正量具。,相册,由,QCMC,创建,NPM,-D,校准,6,按,+,确认,。,吸头将会移动到退避位置。,7,将伺服开关置于,OFF,。,8,打开安全盖。,9,轨道,1,、轨道,2,都将前面轨道上面的基,准标记对准面补正量具的右端。,(,左 右流动、右 左流动都同样。,),10,关闭安全盖。,11,将伺服开关置于,ON,。,相册,由,QCMC,创建,NPM,-D,校准,12,按,确认,。,13,按,+,面补正,XY。,将会进行前侧的校准，然后继续进行后侧的校,准。,14,确认是否已正常结束。,相册,由,QCMC,创建,NPM,-D,校准,15,按 。,不仅是下一项目，从此画面换到其它画面时都会显示确认是否保存数据的画面。,若要保存通过校准获得的数据，请按,是,。,若按,否,，将会进行原点复归，通过校准获得的数据将被失掉。,上述操作完毕后，画面将会转换。,16,按,+,确认,。,吸头将会移动到退避位置。,17,将伺服开关置于,OFF,。,18,打开安全盖。,相册,由,QCMC,创建,NPM,-D,校准,19,用手推面补正量具，将其送到后工序的,设备或后工序的传送带。,20,取出面补正量具。,21,关闭安全盖。,22,将伺服开关置于,ON,。,23,按,+,确认,。,将会转换到在程序,15.,中所选择的画面。,相册,由,QCMC,创建,NPM,-D,校准,四、吸头,/,面补正,Z,1,、移载吸头,该操作是,16,吸嘴吸头、,12,吸嘴吸头、,8,吸嘴吸头、,2,吸嘴吸头通用的。,1,按 。,2,按,贴装头,/,面补正,Z,。,3,选择工作台。,请选择进行校准的工作台。,4,选择吸嘴位置。,请选择进行高度计测的吸嘴位置。,在初期画面上已选择所有的吸嘴位置，平时基本上也请选择所有的吸嘴位置。但是，有不使用的吸嘴位置时，请仅选择所需要的吸嘴位置。,相册,由,QCMC,创建,NPM,-D,校准,5,按,+,高度计测,。,吸头将会移动到作业位置。,6,将伺服开关置于,OFF,。,7,打开安全盖。,8,将吸嘴安装在程序,4.,中所选择的吸嘴位置上。,12,吸嘴吸头、,16,吸嘴吸头,请安装,230CS,吸嘴。,8,吸嘴吸头,请安装,230C,吸嘴。,2,吸嘴吸头,请安装,1002,号吸嘴。,9,关闭安全盖。,10,将伺服开关置于,ON,。,相册,由,QCMC,创建,NPM,-D,校准,11,按,+,确认,。,将会进行校准。,12,确认是否已正常结束。,每个吸嘴位置的显示在高度计测正常结束后，,会从,-,变成,OK,。,13,按,+,面补正,Z。,吸头将会移动到作业位置。,14,确认吸嘴的安装位置。,12,吸嘴吸头、,16,吸嘴吸头,请使用,230CS,吸嘴。,8,吸嘴吸头,请使用,230C,吸嘴。,2,吸嘴吸头,请使用,1002,号吸嘴,相册,由,QCMC,创建,NPM,-D,校准,15,按,+,确认,。,将会进行校准。,16,确认是否已正常结束。,请反复进行程序,3.15.,的操作，在其他工作台上也要进行同样的操作。,17,按,宽度调整,。,不仅是下一项目，从此画面换到其它画面时都会显示确认是否保存数据的画面。,若要保存通过校准获得的数据，请按,是,。,若按,否,，将会进行原点复归，通过校准获得的数据将被失掉。,上述操作完毕后，画面将会转换。,相册,由,QCMC,创建,NPM,-D,校准,18,按,+,确认,。,吸头将会移动到作业位置。,19,将伺服开关置于,OFF,。,20,打开安全盖。,21,拆下吸嘴。,22,关闭安全盖。,23,将伺服开关置于,ON,。,24,按,+,确认,。,吸头移动到原点位置后，画面将会转换到在程,序,17.,中所选择的画面。,相册,由,QCMC,创建,NPM,-D,校准,五、实装位置,/,传送带,1,按 。,2,按,宽度调整,。,3,按,轨道,1,。,4,按,+,移动,。,基准宽度为,320 mm,。,5,卸下交换台车。,6,将伺服开关置于,OFF,。,7,打开安全盖。,8,卸下供料器工作台盖。,9,使用游标尺测量传送带宽度。,10,安装供料器工作台盖。,11,关闭安全盖。,12,将伺服开关置于,ON,。,1,、传送带,相册,由,QCMC,创建,NPM,-D,校准,13,按,+,或按,+,。,请将传送带宽度调整到基准宽度,+0.5 mm,0.7 mm。,按,键速率,，可变更动作量。,14,反复程序,4.9.,的操作，直到达到上述基准宽度。,15,按,设定,。,将会保存调整的结果。,16,保存调整结果。,按,是,，保存调整结果。,相册,由,QCMC,创建,NPM,-D,校准,2,、实装位置,该操作是,16,吸嘴吸头、,12,吸嘴吸头、,8,吸嘴吸头、,2,吸嘴吸头、点胶头通用的。,1,按 。,2,按,实装位置,/,传送带,。,3,按,+,量具安装,。,贴装头将会移动至退避位置，宽度调整轴将会移动至原点。,4,将伺服开关置于,OFF,。,5,打开安全盖。,相册,由,QCMC,创建,NPM,-D,校准,6,安装贴装高度示教量具。,将右端对准基板夹具的右端。,请将轨道,1,和轨道,2,安装在右端处。,7,关闭安全盖。,8,将伺服开关置于,ON,。,9,按,确认,。,相册,由,QCMC,创建,NPM,-D,校准,10,按,+,高度计测,。,吸头将会移动到作业位置。,11,将伺服开关置于,OFF,。,12,打开安全盖。,13,安装吸嘴。,16,吸嘴吸头,请将,230CS,吸嘴安装在吸嘴位置,5,上。,12,吸嘴吸头,请将,230CS,吸嘴安装在吸嘴位置,4,上。,8,吸嘴吸头,请将,230C,吸嘴安装在吸嘴位置,3,上。,2,吸嘴吸头,请将,1002,号吸嘴安装在吸嘴位置,2,上。,14,关闭安全盖。,15,将伺服开关置于,ON,。,相册,由,QCMC,创建,NPM,-D,校准,16,按,+,确认,。,将会进行校准。,17,确认是否已正常结束。,18,按,+,量具取出,。,19,按,+,确认,。,20,将伺服开关置于,OFF,。,21,打开安全盖。,22,拆下吸嘴。,相册,由,QCMC,创建,NPM,-D,校准,23,关闭安全盖。,24,将伺服开关置于,ON,。,25,按,+,确认,。,26,按,+,确认,。,吸头将会移动到退避位置。,27,将伺服开关置于,OFF,。,28,打开安全盖。,29,拆下贴装高度示教量具。,相册,由,QCMC,创建,NPM,-D,校准,30,关闭安全盖。,31,将伺服开关置于,ON,。,32,按,+,确认,。,宽度调整轴会移动到原点，支撑块会上升。,33,确认是否已正常结束。,相册,由,QCMC,创建,NPM,-D,校准,34,保存数据。,若按,否,，将会进行原点复归，通过校准获得的数据将被失掉。,35,按,+,确认,。,吸头将会移动到原点位置。,上述操作完毕后，画面将会转换。,相册,由,QCMC,创建,NPM,-D,校准,六、线性照相机,该操作是,16,吸嘴吸头、,12,吸嘴吸头、,8,吸嘴吸头、,2,吸嘴吸头通用的。,要进行校准的工作台上搭载有供料器时，请事前将供料器取下。,1,按 。,2,按,线性照相机,。,3,选择工作台。,请选择进行校准的工作台。,4,按,+,吸头,轴原点,。,相册,由,QCMC,创建,NPM,-D,校准,5,按,+,确认,。,吸头将会移动到作业位置。,6,将伺服开关置于,OFF,。,7,打开安全盖。,8,安装线性照相机量具。,线性照相机量具,用于,16,、,12,、,8,吸嘴吸头的 用于,2,吸嘴吸头的,16,吸嘴吸头,请将线性照相机量具安装在吸嘴位置,12,上。,12,吸嘴吸头,请将线性照相机量具安装在吸嘴位置,9,上。,8,吸嘴吸头,请将线性照相机量具安装在吸嘴位置,6,上。,2,吸嘴吸头,请将线性照相机量具安装在吸嘴位置,1,上。,9,关闭安全盖。,相册,由,QCMC,创建,NPM,-D,校准,10,将伺服开关置于,ON,。,11,按,+,确认,。,将会进行校准。,使用,16,吸嘴吸头、,12,吸嘴吸头、,8,吸嘴吸头时，,请从程序,18.,以后开始操作。,使用,2,吸嘴吸头时，请继续进行以后的操作。,12,将伺服开关置于,OFF,。,13,打开安全盖。,14,确认吸头的安装角度。,请确认吸嘴座的卡爪是否位于左侧。,15,关闭安全盖。,相册,由,QCMC,创建,NPM,-D,校准,16,将伺服开关置于,ON,。,17,按,是,。,18,将伺服开关置于,OFF,。,19,打开安全盖。,20,换上线性照相机量具。,16,吸嘴吸头,请将线性照相机量具从吸嘴位置,12,换到吸嘴,位置,5,。,12,吸嘴吸头,请将线性照相机量具从吸嘴位置,9,换到吸嘴位,置,4,。,8,吸嘴吸头,请将线性照相机量具从吸嘴位置,6,换到吸嘴位,置,3,。,2,吸嘴吸头,请将线性照相机量具从吸嘴位置,1,换到吸嘴位,置,2,。,相册,由,QCMC,创建,NPM,-D,校准,21,关闭安全盖。,22,将伺服开关置于,ON,。,23,按,+,确认,。,将会进行校准。,使用,2,吸嘴吸头时，请再次进行程序,12.17.,的操作，然后再做以后的操作。,24,确认是否已正常结束。,25,按,+,照相机偏移量,。,相册,由,QCMC,创建,NPM,-D,校准,26,按,+,确认,。,吸头将会移动到作业位置。,27,确认线性照相机量具。,16,吸嘴吸头,请确认线性照相机量具是否安装在吸嘴位置,5,上。,12,吸嘴吸头,请确认线性照相机量具是否安装在吸嘴位置,4,上。,8,吸嘴吸头,请确认线性照相机量具是否安装在吸嘴位置,3,上。,2,吸嘴吸头,请确认线性照相机量具是否安装在吸嘴位置,2,上。,28,按,+,确认,。,将会进行校准。,相册,由,QCMC,创建,NPM,-D,校准,29,确认是否已正常结束。,请反复进行程序,3.32.,的操作，在其他工作台上也要进行同样的操作。,30,按,量具站,。,不仅是下一项目，从此画面换到其它画面时都会显示确认是否保存数据的画面。,若要保存通过校准获得的数据，请按,是,。,若按,否,，将会进行原点复归，通过校准获得的数据将被失掉。,上述操作完毕后，画面将会转换。,31,按,+,确认,。,吸头将会移动到作业位置。,相册,由,QCMC,创建,NPM,-D,校准,32,将伺服开关置于,OFF,。,33,打开安全盖。,34,拆下量具吸嘴。,35,关闭安全盖。,36,将伺服开关置于,ON,。,37,按,+,确认,。,吸头移动到原点位置后，画面将会转换到在程,序,33.,中所选择的画面。,相册,由,QCMC,创建,NPM,-D,校准,七、量具站,相册,由,QCMC,创建,NPM,-D,校准,1,按 。,2,按,量具站,。,请确认本机内是否没有基板。,3,选择工作台。,请选择进行校准的工作台。,4,选择所有的计测项目。,所选择的项目将会变成淡蓝色显示。,(,解除选择,的项目将会变成灰色显示。,),测移载吸头,选择所有的测量项目。,点胶头,/2D,检查头,只选择,吸头照相机照明,。,5,按操作面板的,+,计测开始,。,相册,由,QCMC,创建,NPM,-D,校准,6,按操作面板的,+,执行,。,将传送带宽度调整为,215 mm,。,7,按操作面板的,+,确认,。,吸头将会移动到退避位置。,8,将伺服开关置于,OFF,。,9,打开安全盖。,相册,由,QCMC,创建,NPM,-D,校准,将量具元件、照明亮度量具如照片所示设置到量具站。,量具元件、照明亮度量具单体时没有方向性。,10,安装量具站。,请事先将量具元件、照明亮度量具安装在量具站上。,量具站,请将身前侧轨道上面的基准标记与量具站的端面对齐进行设置。,11,将量具站的电源开关置于,ON,。,请确认电源开关的,LED,灯亮灯了。,相册,由,QCMC,创建,NPM,-D,校准,12,关闭安全盖。,13,将伺服开关置于,ON,。,14,按,+,确认,。,15,按,+,确认,。,测移载吸头,吸头将会移动到作业位置。,16,将伺服开关置于,OFF,。,17,打开安全盖。,18,安装吸嘴。,16,吸嘴吸头,请将,153,AS,吸嘴安装在吸嘴位置,5,、,9,上。,12,吸嘴吸头,请将,153,AS,吸嘴安装在吸嘴位置,4,、,7,上。,8,吸嘴吸头,请将,184,号吸嘴安装在吸嘴位置,3,、,6,上。,2,吸嘴吸头,请将,1003,号吸嘴安装在所有的吸嘴位置上,相册,由,QCMC,创建,NPM,-D,校准,19,关闭安全盖。,20,将伺服开关置于,ON,。,21,按,+,确认,。,将会进行校准。,22,确认是否已正常结束。,请反复进行程序,3.22.,的操作，在其他工作台,上也要进行同样的操作。,23,按 。,不仅是下一项目，从此画面换到其它画面时都,会显示确认是否保存数据的画面。,若要保存通过校准获得的数据，请按,是,。,若按,否,，将会进行原点复归，通过校准获得,的数据将被失掉。,上述操作完毕后，画面将会转换。,24,按,+,确认,。,吸头将会移动到退避位置。,相册,由,QCMC,创建,NPM,-D,校准,25,将伺服开关置于,OFF,。,26,打开安全盖。,27,拆下量具站。,28,关闭安全盖。,29,将伺服开关置于,ON,。,30,按,+,确认,。,31,按,+,确认,。,吸头将会移动到作业位置。,32,将伺服开关置于,OFF,。,33,打开安全盖。,相册,由,QCMC,创建,NPM,-D,校准,34,将吸嘴从吸嘴交换器中取出。,35,关闭安全盖。,36,将伺服开关置于,ON,。,37,按,+,确认,。,切换到在程序,23.,中所选择的画面。,在异常结束的情形下,如果结束异常，将会显示下述画面。在这个情形下，不会保存结果。,1,按,确认,。,将会返回到校准画面。,不保存校准结果。数值将会返回到校准前的值。,相册,由,QCMC,创建,NPM,-D,校准,八、高度偏移量,该操作是,16,吸嘴吸头、,12,吸嘴吸头、,8,吸嘴吸头、,2,吸嘴吸头通用的。,在进行校准之前，请将,1,2,3,8,9,10,15,16,17,号插槽的供料器取下。,1,按 。,2,按,高度偏移量,。,3,选择工作台。,请选择进行校准的工作台。,4,按,+,吸附位置,。,吸头将会移动到作业位置。,相册,由,QCMC,创建,NPM,-D,校准,5,安装吸嘴。,16,吸嘴吸头,请将,230CS,吸嘴安装在吸嘴位置,5,上。,12,吸嘴吸头,请将,230CS,吸嘴安装在吸嘴位置,4,上。,8,吸嘴吸头,请将,230C,吸嘴安装在吸嘴位置,3,上。,2,吸嘴吸头,请将,1002,号吸嘴安装在吸嘴位置,2,上。,6,将伺服开关置于,OFF,。,7,打开安全盖。,8,安装吸嘴。,9,关闭安全盖。,10,将伺服开关置于,ON,。,相册,由,QCMC,创建,NPM,-D,校准,11,按,+,确认,。,吸头将会移动到测量位置。,12,安装吸着位置高度示教量具。,请将吸着位置高度示教量具安装在程序,3.,中选,择的工作台的左侧,2,号插槽上。,13,按,+,确认,。,将会进行校准。,相册,由,QCMC,创建,NPM,-D,校准,14,安装吸着位置高度示教量具。,请将吸着位置高度示教量具安装在程序,3.,中选择的工作台的中央部,9,号插槽上。,15,按,+,确认,。,将会进行校准。,16,安装吸着位置高度示教量具。,请将吸着位置高度示教量具安装在程序,3.,中选择的工作台的右侧,16,号插槽上。,相册,由,QCMC,创建,NPM,-D,校准,17,按,+,确认,。,将会进行校准。,18,确认是否已正常结束。,请反复进行程序,3.18.,的操作，在其他工作台,上也要进行同样的操作。,19,按 。,不仅是下一项目，从此画面换到其它画面时都,会显示确认是否保存数据的画面。,若要保存通过校准获得的数据，请按,是,。,若按,否,，将会进行原点复归，通过校准获得,的数据将被失掉。,上述操作完毕后，画面将会转换。,相册,由,QCMC,创建,NPM,-D,校准,20,拆下吸着位置高度示教量具。,21,按,+,确认,。,吸头将会移动到作业位置。,22,将伺服开关置于,OFF,。,23,打开安全盖。,24,拆下吸嘴。,25,关闭安全盖。,26,将伺服开关置于,ON,。,27,按,+,确认,。,吸头移动到原点位置后，画面将会转换到在程,序,19.,中所选择的画面。,相册,由,QCMC,创建,NPM,-D,校准,Thanks you,！,END,
