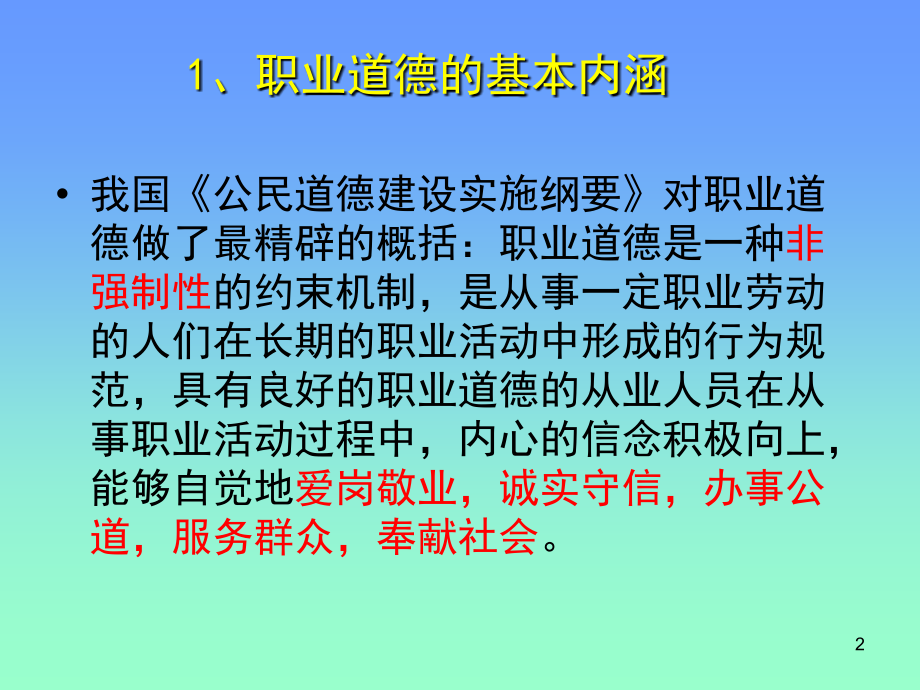

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,一、职业道德基本知识,1,1,、职业道德的基本内涵,我国,公民道德建设实施纲要,对职业道德做了最精辟的概括：职业道德是一种,非强制性,的约束机制，是从事一定职业劳动的人们在长期的职业活动中形成的行为规范，具有良好的职业道德的从业人员在从事职业活动过程中，内心的信念积极向上，能够自觉地,爱岗敬业，诚实守信，办事公道，服务群众，奉献社会,。,2,2,、市场经济条件下，职业道德的功能,在市场经济条件下，促进员工,行为的规范化，,是职业道德社会功能的重要表现。职业道德教育，是提高从业者素质的一项基础性工程，对弘扬民族精神和时代精神，形成良好的社会道德和职业道德风尚，推进物质文明与精神文明协调发展，促进人们的行为规范和遵纪守法，全面推进建设有中国特色的社会主义伟大事业，增强企业的竞争力，具有十分重要的意义。,3,3,、企业文化的功能,企业文化建设是企业核心竞争力的关键因素。企业文化具有,导向、约束、自律、凝聚、激励、整合,等功能，相对从业者来说，其凝聚和激励功能显得较为突出。凝聚功能体现了以人为本，通过协调员工之间的的关系，营造了团结协作和互敬互爱的的氛围，使企业职工形成共同的价值观并产生强大的凝聚力。激励功能与凝聚功能相辅相成，它使得具有共同价值观的企业职工从内心产生一种积极向上的情绪和奋发进取的精神，在企业群体中产生一种责任感和使命感，从而同心同德为维护企业的形象和促进企业的发展而尽责尽职。,4,4,、职业道德对增强企业凝聚力、竞争力的作用,从业者的职业道德是一个企业职员所必须遵循的业界普遍认同的职业规范，职业道德在内容上包括职业,观念、情操、纪律、良知和作风,等方面，它不是单纯意义上的个人问题，而是涉及社会、企业及个人等各方面的利益。职业道德能,加强责任心，能增强凝聚力，能维护客户的利益,等，这些都是提高竞争力的关键要素，职业道德承载着企业文化和凝聚力，影响深远。,5,5,、职业道德是人生事业成功的保证,事业成功的人往往具有良好的职业道德，,职业道德是人生事业成功的重要条件。,6,6,、文明礼貌的具体要求,主动服务，细致周到，微笑大方，不厌其烦，亲切友好，宾至如归，语言规范，用尊称不用忌语。,7,7,、对诚实守信基本内涵的理解,诚实守信是,维持市场经济秩序的基本法则,，维护企业信誉是企业诚实守信的内在要求，企业利益的最大化应通过诚实合法劳动来实现，职工对企业的诚实守信，应通过树立,质量意识,和,服务意识,，起到维护企业信誉的效果。,8,8,、办事公道的具体要求,追求真理，坚持原则，办事公道，公正公平。,9,9,、勤劳节俭的现代意义,勤劳节俭是,促进经济和社会发展的重要手段,，有利于企业的持续发展。,10,10,、创新的道德要求,创新是企业,进步的灵魂,，创新是企业,发展的动力,，创新需要“,标新立异,”，企业创新要求员工努力做到,大胆地试大胆地闯,，敢于,提出新问题,。,11,二、职业守则,12,1,、遵纪守法的规定,职业纪律是企业的行为规范，职业纪律具有明确的规定性的特点。职业纪律是从事这一职业的员工应该共同遵守的行为准则，它包括的内容有,外事纪律、群众纪律,等。企业生产经营活动中，要求员工遵纪守法是保证经济活动正常进行的先决条件，企业员工违反职业纪律，企业可视情节轻重，做出恰当处分。,13,2,、爱岗敬业的具体要求,爱岗敬业是职业道德的重要内容，员工应该,强化责任感，树立职业理想，干一行爱一行，努力提高职业技能，遵守企业规章制度，坚持原则，不计个人得失。,14,3,、严格执行安全操作规程的重要性,严格执行安全操作规程，是,保证人身和设备的安全以及企业正常生产,的重要环节。,15,4,、工作认真负责的具体要求,工作认真负责是衡量员工职业道德水平的一个重要方面，具体要求有：,上班前做好充分准备，工作中集中精力，下班前做好安全检查，工作不分大小，都要认真完成,。,16,5,、团结合作的基本要求,企业生产经营活动中，员工之间应,加强交流，真诚相待，互相帮助，互相借鉴，取长补短。,17,6,、爱护设备和工具的基本要求,劳动者应爱护企业设备，,制止损坏企业设备的行为,，工具应,按规定放置到工具箱,里，需要时可,分类保管,，每天,清点检查,，收工时搞好工作现场的,环境卫生,。,18,7,、着装整洁的要求,从业人员在职业交往活动中，应注意,仪表端庄,，可适当,化装或戴饰品,，上班时,穿工作服,，保持工作服的,整洁,。,19,8,、文明生产的具体要求,文明生产是指生产的科学性，要创造一个保证质量的内部条件和外部条件。文明生产的内部条件是：,生产有节奏、均衡生产,、,物流安排科学合理,；文明生产的外部条件是：,生产环境和光线,有助于保证质量，文明生产是保证人身安全和设备安全的一个重要方面。,20,三、电工基础知识,21,1,、电路的组成,电路通常由,电源（或信号源）、负载和中间环节组成,，电路的作用是,实现能量的传输和转换、信号的传递和处理。,22,2,、电阻的概念,电阻反映导体对电路起阻碍作用的大小，在一定温度下，,金属导线的电阻,R,与长度,L,成正比，与截面积,S,成反比，与材料的电阻率,有关,，即,R=L/S,，线性电阻与所加的电压、流过的电流以及温度无关。,电路的最基本连接方式为串联和并联，若干电阻串联后，等效电阻值等于这若干个电阻值之和，所以串联等效电阻比每个电阻大。若干电阻并联后，等效电阻值的倒数等于这若干个电阻值的倒数之和，所以并联等效电阻比每个电阻小。,23,3,、欧姆定律,电阻电路的欧姆定律可用,R=U/I,表示，可用于简单的线性电路计算，伏安法则电阻，就是应用了欧姆定律。,部分电路的欧姆定律反映了不含源的一段电路中，电流与这段电路两端的电压及电阻的关系。,全电路的欧姆定律表示，电路中的电流由电源电动势、内阻和负载电阻所决定。,24,4,、电压和电位的概念,电位是相对量，,随参考点的改变而改变,，电压是绝对量，,与参考点的选择无关,，电压的方向规定为由高电位点指向低电位点，某点电位的方向规定为由该点指向参考点。,25,5,、直流电路的连接,并联电路中,加在每个电阻两端的电压都相等，串联电阻分压作用是，阻值越大电压越高。,26,6,、电功与电功率的概念,电功是电流在一段时间内所做的功，单位是焦耳，日常实用的单位有,度（千瓦时）。,电功率是电场力单位时间所做的功，常用单位有瓦、千瓦、毫瓦，,功率表所测得的数据为有功功率。,27,7,、基尔霍夫定律,基尔霍夫的回路电压定律：在任一瞬时，沿任一回路循行方向绕回路一周，回路中各段电压的代数和恒等于零，即,U=0,。该定率也适合开口电路。,基尔霍夫的节点定律：在任一瞬时，一个节点上电流的代数和恒等于零，即,I=0,。或流入一个节点的电流之和等于流出该节点的电流之和。,即,I,入,=I,出,该定律也适合任意的封闭面。上述节点指的是三条或三打以上支路的连接点。,28,8,、直流电路的计算方法,直流电路的计算方法有：,支路电流法，是以支路电流为变量，列写节点电流方程及回路电压方程的电路分析法；,叠加原理；,戴维南定理和诺顿定理；线性有源二端口网络可以等效成理想电压源和电阻的串联组合，也可以等效成理想电流和电阻的并联组合。,29,9,、电容器的基本知识,电容器的基本结构是由两个导体及它们之间的一层绝缘介质组成的元件。,电容器按结构分为,固定电容、半可变电容和可变电容。,电容器的标称有直接标称和间接标称，如直接标称,12000pF,用间接标称可表示为,123,，即,12X10,3,pF,；直接标称,1.2F,，用间接标称可表示为,12,。使用电解电容器时，,应注意正极接高电位，负极接低电位。,30,10,、磁场的基本物理量,磁通或磁通量,：垂直穿过磁场中某一截面的磁力线条数，单位是,Wb,，磁力线在磁体内部由,S,极指向,N,极，,磁感应强度,B,：单位面积上垂直穿过的磁力线数，单位是,T,，,磁场强度,H,：计算磁场时所引用的一个物理量，单位是,A/m,。,磁导率,：用来表示磁场媒质磁性的物理量，单位是,H/m,。,四个物理量之间的关系可用公式表示为：,B=,H,，,=BS,。,31,11,、磁路的概念,磁通的闭合路径称为,磁路。,32,12,、铁磁材料的特性,磁饱和性,：铁磁材料在磁化过程中，当外加磁场持续增加时，测得的磁场强度几乎不变的性质称为磁饱和性；,磁滞性,：铁磁性质在反复磁化过程中的,B,H,关系是一条闭合的曲线，称为磁滞回线。,33,13,、电磁感应的概念,变化的磁场能够在导体中产生感应电动势的现象称为,电磁感应,。如穿过线圈回路的磁通发生变化时，线圈的两端就会产生感应电动势。当线圈中的磁通减小时，感应电流产生的磁通与原磁通方向相同，当线圈中的磁通增加时，感应电流产生的的磁通与原磁通方向相反。判断通电导体周围的磁场方向可用右手定则，均匀磁场内各点的磁感应强度大小相等，方向相同。,34,14,、正弦交流电的基本概念,正弦量的三要素是指其,最大值、角频率初相位,。正弦量有效值与最大值之间的关系是：,正弦交流电有三种表示方法，分别是解析法、波形法、相量式与相量图。,例如：已知工频正弦电流有效值和初始值均为,3.8A,，则该电流的瞬时值表达式为：,有效值的相量式则为：,35,15,、单相正弦交流电概念,纯电感交流电路中，电压有效值不变，感抗与频率成正比，当频率增大时电路中电流将减小，所以,电感器在电路中有隔交流通直流的作用,。,纯电容交流电路中，电压有效值不变，容抗与频率成反比，当频率增大时电路中电流将增大，所以,电容器在电路中具有通交流隔直流的作用。,36,在电阻,R,与电感,L,、电容,C,串联的电路中，如果容抗大于感抗，该电路为电容性电路，如果感抗大于容抗，该电路为电感性电路。例如,RLC,串联电路在频率,fo,时发生谐振，电路呈电阻性，此时若将,f,调大，则电路变为电感性，而将,f,调小，电路就变为电容性。,容抗和感抗的公式为（容抗和感抗的单位是欧姆）：,37,在电阻,R,与电感,L,串联的电路中，如果电阻的端电压,U,R,=4V,，电感的端电压,U,L,=3V,，则该,RL,串联电路的总电压,类似的在电阻,R,与电容,C,串联电路中，如果电阻的端电压,U,R,=8V,，电容两端的电压,U,C,=6V,，则该,RC,串联电路的总电压,38,16,、功率因素的概念,正弦交流电路中有三个功率：,视在功率,S=UI,，是电路中电压有效值与电流有效值的乘积；,有功功率,，是耗能元件所消耗的能量，式中,是电压与电流之间的相位差；,无功功率,用以表征电源与储能元件交换能量的规模。,39,在交流电路中,cos,就叫作功率因素，,提高供电线路的功率因素可以提高电源设备的利用率并减小输电线路的功率损耗,。在感性负载两端并联适当电容可提高电路的功率因素。,功率因素是有功功率和视在功率的比值，即,cos=P/S,，也可以通过阻抗来计算。,例如,RL,串联电路中的电阻为,4,，感抗为,3,，则,在正弦电路中，功率因素取决于电路各元件参数及电源频率。,40,17,、三相交流电的基本概念,三相对称电源的相电压比对应的线电压滞后,30,O,，三相电源的电动势到达最大值的顺序是不同的，这种顺序叫,相序,，相序为,U,V,W,U,时，称为,正相序,。,U,V,W,41,18,、三相负载的连接方法,三相电源通常是对称的，当三相负载也是对称时，该电路是三相对称电路。,三相负载作星形连接时，无论负载对称与否，,线电流总等于相电流，线电压等于 倍相电压。,U,V,W,N,42,三相负载作三角形连接时，测得三个相电流值相等，则三相负载为对称负载，无论负载对称与否，,线电压总等于相电压，线电流等于 倍相电流。,U,V,W,43,19,、变压器的工作原理,变压器是根据电磁感应原理而工作的。,变压器的器身主要由铁芯和绕组两部份组成,。变压器的绕组可分为同芯绕组和交叠式两大类。,44,20,、变压器的用途,变压器的基本作用是在交流电路中变电压、变电流、变阻抗、变相位和电气隔离。,变压器只能工作在交流电路中，在变换工作中，不能变换初次级交流电的频率。,如果变压器一、二次绕组的匝数分别为,N,1,、,N,2,，则有变比,45,21,、电力变压器的结构,电力变压器由铁芯、绕组、油箱、绝缘套管、及冷却系统组成,。油箱内的变压器油为液体绝缘材料。,46,22,、三相异步电动机的特点,三相异步电动机的优点是结构简单，工作可靠、重量轻、价格低等，缺点是调速性能差。,47,23,、三相电动机的结构,三相异步电动机由定子和转子组成,，其中转子由转子铁芯、转子绕组、风扇、转轴等组成；定子由机座、定子铁芯、定子绕组、端盖、接线盒等组成。异步电动机的铁芯通常为软磁材料。,为了适应不同用途和不同工作环境的需要，电动机制成不同的系列，每种系列用各种型号表示。,48,三相异步电动机的连接方法有,星形,（,Y,）连接和,三角形,（,）连接两种。这里的接法是指定子三相绕组的接法。,49,24,、三相异步电动机的工作原理,三相异步电动机工作时，定子绕组通入三相对称交流电，产生旋转磁场，旋转磁场的转向取决于电流的相序，,改变旋转磁场转向的方法是任意调换两根电源线,。三相异步电动机工作时，,转子绕组流过的是交流电。,50,25,、常用低压电器的符号,低压电器的符号由图形符号和文字符号两部份组成。,（,1,）按钮,SB,E,E,E,常开,常闭,复合,常开,常闭,51,（,2,）,位置开关,SQ,（又称限位开关行程开关）,（,3,）低压断路器,QF,（又称自动空气开关）,常开,常闭,52,（,4,）接触器,KM,（,5,）热继电器,KH,KM,KM,KM,KM,常开,常闭,线圈,主触点,热元件,动断触点,53,（,6,）时间继电器,KT,（,7,）中间继电器,KA,通电延时线圈,延时闭合的动合触点,线圈,常开触点,常闭触点,54,（,8,）电压继电器,KV,（,9,）电流继电器,KA,U=0,U,U,欠压电压线圈,失压电压线圈,过压电压线圈,常开触点,常闭触点,I,I,欠压电流线圈,过压电流线圈,常开触点,常闭触点,55,（,10,）熔断继电器,FU,56,26,、常用低压电器的作用,（,1,）控制按钮是短时间接通或断开小电流的电器。,（,2,）位置开关又称为行程开关，它是利用生产机械某些运动部件的碰撞使其触头动作，接通或断开所控制电路，实现对应控制要求的电器。行程开关可根据安装环境选择防护方式，如开启式或防护式。,（,3,）低压断路器具有短路、失压和过载的保护作用，当电路发生上述故障时，它能自动分断，从而保护串接其后的电气设备。,57,（,4,）交流接触器的作用是可以频繁地接通和断开负载，每小时可开闭千余次。,（,5,）热继电器的作用是过载保护。,（,6,）时间继电器在电路中起延时控制作用，它是一种利用电磁原理或机械动作原理来延迟触头闭合或断开的自动控制电器。它的类型有,液压式、电动式、空气阻尼式、晶体管式,等，在选用时主要考虑以下三方面：,类型、延时方式和线圈电压,。例如对于延时精度要求较高的场合，可采用晶体管式时间继电器，而对于环境温度变化大的场合，则不宜选用晶体管式时间继电器。,时间继电器有,通电延时型与断电延时型两种,，基本功能一样，但延时方式不同，所以不能互换使用。,58,（,7,）中间继电器是将一个输入信号变成多个输入信号的继电器，一般用于控制电路中，中间继电器的选用依据是,控制电路的电压等级、电流类型、所需触点的数量和容量等,。,（,8,）电压继电器是根据输入电压的大小而动作的继电器。在电路中起保护作用。,（,9,）电流继电器是根据输入电流的大小而动作的继电器，当电路中的电流超过设定值时会发出控制信号。,（,10,）,熔断器的作用是短路保护,。在接零保护系统中，为了保证工作零线的畅通，,零线上不得安装熔断器,。安装螺旋式熔断器时，电源线必须接到瓷底座的下接线端，负载引线必须接到瓷底座的上接线端。,59,27,、电动机启停控制电路,三相异步电动机的启停控制线路由电源开关、熔断器、交流接触器、热继电器、按钮等组成。熔断器、交流接触器、热继电器在电路中分别实现短路保护、失压保护和过载保护。,60,28,、电气图的分类,电气图是用电气图形符号绘制的图，维修电工以电气原理图、安装接线图和平面布置图最为重要。,61,28,、读图的基本步骤,读图的基本步骤有：看图样说明、看电路图，看安装接线图。,下面是电动机启动电路图,：,KM,KM,KM,E,E,KH,KH,SB1,SB2,FU1,FU2,QS,M,62,四、电子技术基础知识,63,1,、晶体二极管的结构,二极管是由,一个,PN,结，两个引脚和封装,组成。二极管按结面积可分为点接触型、面接触型，按材料可分为,硅二极管和锗二极管,。锗管的,PN,结的允许温度比硅管,PN,结温度低，二极管的封装通常有,金属封装，玻璃封装、塑料封装,，玻璃封装的二极管引线的弯曲处距离管体不能太小，一般至少,2mm,左右。,64,2,、二极管的工作原理,PN,结是,N,型和,P,型半导体在交界处形成的空间电荷区，,PN,结具有单向导电性,所以二极管的最大特点是单向导电，,PN,结的特性之一是正偏电阻小，电流大。当二极管外加的正向电压超过死区电压时，电流随电压增加而迅速增加。硅二极管的正向导通电压为,0.7V,左右,；锗二极管的正向导通电压为,0.3V,左右,。二极管加,正偏电压的特性是正向电阻小，正向电流大，二极管加反偏电压的特性是反向电阻大，反向电流小，,且不随反向电压的大小变化，最大反向电流受温度及反向电压影响。,65,若用万用表检测二极管时，发现其正反向电阻为,1K,，则说明该二极管内部老化不通。,二极管的最高反向电压为击穿电压的,1/2,。,测试稳压二极管的特性与性能好坏应将万用表转换为,RX10K,档。,66,3,、常用二极管的符号,国产发光二极管、光敏二极管、稳压二极管的图形符号由图,A,、图,B,、图,C,表示。,普通二极管,图,A,图,B,图,C,67,4,、晶体三极管的结构,三极管是由三层半导体材料组成的，它有两个,PN,结、三个引脚、三个区域，中间的一层为基区。可用万用表判别三极管的类型、引脚、材料，例如用万用表直流电压档测得晶体管三个管脚的对地电压是,U,1,=2V,，,U,2,=6V,，,U,3,=2.7V,，由此可判断该晶体管的管型为,NPN,管，三个管脚依次为,E,、,C,、,B,。,三极管的封装可分为塑料封装和金属封装。,68,5,、三极管的工作原理,晶体三极管可以把小电流放大成大电流，若使三极管具有电流放大能力，必须满足的外部条件是发射结正偏，集电结反偏。在放大电路中三极管通常工作在放大状态。晶体管工作在放大状态时，发射结正偏，对于硅管其电压约为,0.7V,，对于锗管其电压约为,0.3V,。处于截止状态的三极管，其工作状态为发射结反偏，集电结反偏。如果测得某电路板上晶休三极管,3,个电极对地的直流电位分别为,V,E,=3V,，,V,B,=3.7V,，,V,C,=3.3V,，则该管工作在饱和区。,69,6,、常用三极管的符号,3AG53A,表示的是高频小功率三极管，,3AD6A,表示的是低频大功率三极管，,3CX201,为低频小功率互补对称三极管，,3AX51,为锗,PNP,型低频大功率三极管。,三极管图型符号中的箭头表示发射结导通时的电流方向，图,a,和图,b,分别为光电三极管、普通三极管的图型符号。,图,a,图,b,70,三极管处于截止状态时，其工作状态为,发射结反偏，集电结反偏,，这时，,UC,很大，,UB,UE,。,三极管处于饱和状态时，其工作状态为,发射结正偏，集电结正偏,，这时，,U,C,U,B,，,U,B,U,E,。,若测得某电路板上三极管,3,个引脚对地的电压分别,为,UC=3.3V,；,UB=3.7V,；,UE=3V,，则该管工作在饱和区。,71,7,、单管基本放大电路的组成,单管基本放大电路由放大器件、直流电源、偏置电路、输入电路和输出电路几部分组成。,放大管,输出,输入,偏置,电源,72,8,、放大电路中的负反馈概念,将电子电路输出端的信号的一部份或全部通过反馈电路引回输入端就称为反馈。,反馈信号与输入信号极性相反为负反馈,。若反馈到输入端的直流或交流电压，与原输入信息接在不同端，且削弱输入信息，则该电路的反馈类型是电压串联负反馈，射极输出器是典型的电压串联负反馈放大电路。,73,下面为部分较常见的负反馈电路。,+,+,-,+,+,-,电压并联负反馈,电压串联负反馈,74,9,、单相整流稳压电路的组成,稳压电路的作用是防止电网电压波动或负载变化对输出电压的影响。,常用的稳压电路有稳压管并联型稳压电路、串联型稳压电路、开关型稳压电路。,+,+,+,FU1,T,V1,V3,V2,V4,V5,V6,C1,C2,C3,+,220V,输出,75,五、常用电工仪器仪表使用知识,76,1,、电工仪表的分类,常用于测量各种电量和磁量的仪器仪表称为电工仪表。根据仪表测量对象的名称可分为,电压表、电流表、功率表、电度表,等。根据仪表读取读数的方法可分为指针式、数字式、记录式等。根据仪表工作原理可分为磁电系、电磁系、电动系等。,77,2,、电流表的使用与维护,测量电流时,应将电流表串联接入电路,，测量交流电应选用电磁系电流表，测量直流电应选用磁电系电流表。测量直流电时应注意电流表的量程及极性。测量电流时，电流表的内阻越小，测量精度越高。,测电流时，要根据电流大小选择适当量程的电流表,，不能使被测电流超过电流表的最大量程。如果不能估测被测量电流的大小，最好选择量程足够大的电流表，粗测一下，然后根据测量结果，选用量程适当的电流表。,78,钳形电流表相当于一个电流互感器与电流表的组合，一般用于测量交流电流，与普通电流表相比，因测量时无须断开电路，所以使用方便，但测量误差较大。钳形电流表二次绕组的匝数越多，其电流的量程越大，测量时，,将导线在铁芯上加经绕一圈，其读数变大一倍。钳形电流表不能带电换量程，,在测量时，若铁芯闭合不良，读数会变小，选用钳形电流表应注意额定电压必须大于被测线路电压。,79,3,、电压表的使用与维护,测量电压时应将电压表并联接入电路,，测量交流电应选择用电磁系电压表，测量直流电应选用磁电系电压表。,测量直流电时应注意电压表的量程及极性,。,测量电压时，电压表的内阻越大，测量精度越高,。测量电压时，要根据电压大小选择适当量程的电压表，不能使电压大于表的最大量程。如果不能估计被测量电压的大小，最好先选择量程足够大的电压表，粗测一下，然后根据测量结果，选择量程适当的电压表。,80,4,、万用表的使用与维护,万用表主要由指示部分，测量部分、转换装置三部分组成。,使用万用表时，把电池装入电池夹内，把两根测试表棒分别插入插座中，红的插入“,+”,插孔，黑的插入“,-”,插孔内，测量电阻值时，应使指针指示在欧姆刻度中心附近，,每个电阻档都要调零，,如不能调到欧姆零位，说明电源电压不足，应换电池。当动力主电路不通电测试时，也可借助万用表电阻档测试各相电路的通断情况，还可以用万用表来测试二极管的极性及质量。,用万用表的直流电流档测直流电流时，将万用表串接在被测电路中，并且红表棒接电路的高电位端，黑表棒接电路的低电位端。,81,5,、兆欧表的使用,兆欧表俗称摇表，是用于测量各种电气设备绝缘电阻的仪表，,兆欧表的接线端标有接地,E,、线路,L,、屏蔽,G,。测量额定电压在,500V,以下的设备或线路的绝缘电阻时，选用电压等级为,500V,或,1000V,，使用兆欧表测量电气设备绝缘电阻时，兆欧表应放在水平位置上，未接线前先转动兆欧表做开路实验，看指针是否在,处，再把,L,和,E,短接，轻摇发电机，看指针是否为“,0”,，若开路“,”,，短路指“,0”,，说明兆欧表是正常的，测量时，摇动手柄的速度由慢逐渐加快，并保持,120,转,/,分钟的转速,1,分钟左右，这时读数较为准确，兆欧表测完后应立即使被测物放电，不得带电测量电阻。,82,六、常用电工工具量具使用知识,83,1,、旋具的使用与维护,螺丝刀是维修电工最常用的旋具，使用螺丝刀拧螺丝时应先确认插入螺丝钉槽口，压紧，再用力旋转，动作不能过猛。用螺丝刀拧紧可能带电的螺钉时，手指应该不接触螺丝刀金属部分。,拧螺钉时应该选用规格一致的螺丝刀。,84,2,、钢丝钳的使用与维护,钢丝钳又称电工钳子，钢丝钳的把手上套有起绝缘作用的橡胶或塑料皮，钢丝钳可以用来剪切细导线，导线绝缘层的剖削一般不用钢丝钳而用电工刀，,使用钢丝钳固定导线时应将导线放在钳口的中部。,85,3,、扳手的使用与维护,扳手的主要功能是拧螺栓和螺母，活动扳手可以拧多种规格的螺母。,使用扳手拧螺母时应该将螺母放在扳手口的后部，扳手的手柄越长，使用起来越省力。,86,4,、喷灯的正确使用与维护,喷灯是一种利用火焰喷射对工件进行加工的工具，常用于锡焊。喷灯打气时，要检查并确认进油阀可靠地关闭，点火时喷灯前严禁站人。,喷灯的加油、放油和维修应在喷灯熄火后进行。,喷灯使用完毕，应将剩余的燃料油倒出回收，将喷灯污物擦除后，妥善保管。,87,5,、千分尺的使用与维护,千分尺是一种精度较高的量具，一般用于测量小器件的尺寸，千分尺测微杆的螺距为,0.5mm,，它装在固定套筒的螺孔中。,不能用千分尺测量粗糙的表面，,测量前需要将千分尺测量面擦拭干净后检查零位是否正确。,88,七、常用材料选型知识,89,1,、导线的分类,导线可分为裸导线和绝缘导线两大类,。常用导线按结构特点又可分为绝缘导线、裸线和电缆。绝缘导线是有绝缘包皮的导线，多用于室内布线和房屋附近的室外布线。裸导线一般用于室外架空线，常用的有铜绞线和铝绞线。,电缆一般由导线芯、绝缘层和保护层组成。,在一定温度时，金属导线的电阻与长度成正比、与截面积成反比，与材料电阻率有关。,90,2,、导线截面的选择,导线截面的选择通常是由发热条件、机械强度、电流密度、电压损失和安全载流量等因素决定的,。,电流互感器至电流表布线的铜导线截面积应大于等于,2.5mm,2,。,户内照明电路塑料护套线配线时，铜芯截面积应大于等于,1.5mm,2,。,电气控制二级回路布线的铜导线截面积应大于等于,1.5mm,2,，一级回路布线的铜导线截面积应大于等于,2.5mm,2,。,PLC,的电源线所选用的铜导线的截面积应大于,0.75mm,2,。,91,PVC,线槽内包括绝缘体在导线内的导线截面积总和应该不超过内部面积的,40%,，管线配线时，导线绝缘层的绝缘强度不能低于,500V,，,铜芯导线的安全载流量为,46.5A/mm,2,，最小截面为,1mm,2,；铝芯线导线安全载流量为,2.54A/mm,2,，导线最小截面积为,2.5mm,2,，铝芯导线越粗，单位面积载流量越小。,92,3,、常用绝缘材料的分类,常用绝缘材料包括：,气体绝缘材料、液体绝缘材料和固体绝缘材料。,云母制品属于固体绝缘材料。,绝缘材料的电阻受温度、水份、灰尘等影响较大,。,绝缘材料机械强度的各种指标是抗张、抗压、抗剪、抗撕、抗冲击等。,绝缘材料的耐热等级和允许最高温度中，等级代号是,1,，耐热等级是,A,，它的允许最高温度是,105,o,C,。,93,4,、常用绝缘材料的选择,选用绝缘材料时应该从电气性能、机械性能、热性能、化学性能、工艺性能及经济性等方面进行考虑。,94,5,、常用磁性材料的分类,永磁材料的主要分类有金属永磁材料、铁氧体永磁材料、其它永磁材料；软磁材料的主要分类有金属软磁材料、铁氧体软磁材料、其它软磁材料。,95,6,、常用磁性材料的选用,电磁铁的铁芯一般为软磁材料，交流异步电动机、变压器的铁芯通常都是用软磁性材料制作。,96,八、安全知识,97,1,、电工安全的基本知识,劳动安全是指生产劳动过程中，防止危害劳动者人身安全的伤亡和急性中毒事故。,98,2,、触电的概念,触电是指电流流过人体时对人体产生的生理和病理伤害。,人体触电后，会出现神经麻痹、呼吸中断、心脏停止跳动现象。跨步电压触电，触电者的症状是脚发麻，抽筋并伴有跌倒在地。,99,3,、常见的触电形式,电流对人体的伤害可分为电击和电伤。当人体触及带电导线、漏电设备的外壳和其它带电体或遭受雷击就可能导致电击的伤害。电击时电流通过人体内部，破坏人的内脏组织，,50mA,的工频电流通过人体时，就会有生命危险。当流过人体的电流达到,100mA,时，就足以使人死亡。,常见的电伤包括电弧烧伤、电烙伤、皮肤金属化等。电伤是指电流的热效应、化学效应、机械效应。,100,人体触电的方式多种多样，归纳起来可以分为直接接触触电和间接触电两种。直接接触触电包括单相触电、两相触电、电弧伤害。触电的形式也是多种多样的，但除了因电弧灼伤及熔融的金属飞溅灼伤外，可大致归纳为三种形式，,分别是单相触电、两相触电、跨步电压触电,。,如果人体直接接触带电设备及线路的一相时，电流通过人体而发生的触电现象为单相触电。,人体直接接触带电设备及线路两相时，电流通过人体而发生的触电现象称为两相触电。,跨步电压触电是指人进入接地电流的散流场时的触电，由于散流场内地面上的电位分布不均匀，人的两脚间电位不同，这两个电位差称为跨步电压。跨步电压的大小与人和接地体的距离有关。当人的一只脚跨在接地体上时，跨步电压最大；人离接地体越远，跨步电压越小；与接地体的距离超过,20,米时，跨步电压接近于零。,101,4,、触电的急救措施,触电急救的要点是动作迅速，救护得法。发现有人触电，首先使触电者尽快脱离电源，如果触电者伤势较重，已失去知觉，但心跳和呼吸还存在，应使触电者舒适、安静地平躺，周围不围人，使空气流通，解开伤者的衣服以利呼吸，并速请医生前来或送往医院。,如果触电伤者心跳停止，应立即通过胸外心脏按压法进行急救，其频率约为,80,次每分钟，如果触电伤者呼吸停止应立即进行人工呼吸，其频率为,12,次每分钟，同时速请医生前来。,102,5,、安全间距和安全电压,为了防止发生人身触电事故和设备短路式接地故障，带电体之间、带电体与地面之间、带电体与其它设备之间、工作人员与带电体之间必须保持的最小空气间隙，称为安全距离。,机床照明、移动行灯等设备，使用时的,安全电压为,36V,。,危险环境下使用的手持电动工具的安全电压为,36V,，特别潮湿场所的电气设备使用时的安全电压为,12V,，例如在特别潮湿的场所装设的临时照明行灯电压不应超过,12V,。,在工作地点狭窄，工作人员活动困难，周围有大面积接地导体或金属构架等存在高度触电危险的环境以及特别的场所，使用时的安全电压也是,12V,。,103,6,、电气防火与防爆基本措施,电气开关及正常运行产生火花的电气设备，应远离存放可燃物质的地点，电气火灾的特点是着火后电气设备和线路可能是带电的，如不注意，即可能引起触电事故，所以电器通电后冒烟、发出烧焦气味或着火时，应立即切断电源，用四氯化碳、二氧化碳、沙土灭火，而,不能用水灭火,。使用不导电的灭火器材时，若带电体电压超过,10KV,，机体喷嘴距带电体的距离要大于,0.4,米。,104,7,、用电设备的安全技术要求,用电设备的金属外壳必须与保护线可靠连接，电气设备上应标注防爆标注，这是一种简单表示防爆电气设备性能的方法，通过防爆标注可以确认电气设备的类别，防爆形式以及级别。,高压设备室内不得接近故障点,4,米以内，高压设备室外不得接近故障点,8,米以内。,临时用电电源施工、安装应严格执行电气施工安装规范，并接地良好。,105,8,、防雷的常识,雷电分为直接雷、球形雷、雷电侵入波。雷击是一种自然灾害，具有很大的破坏性，,主要包括电性质、热性质、机械性质的破坏作用。,雷击的主要对象是建筑物。,防雷装置包括接闪器、引下线、接地装置。,106,9,、绝缘安全用具的正确使用,基本安全用具包括绝缘棒、绝缘夹钳、验电笔。辅助安全用具包括绝缘鞋、绝缘垫、绝缘手套。以上安全用具都应定期做耐压试验。例如绝缘棒需要每年做一次耐压试验，绝缘手套需要每半年做一次耐压试验。登高作业安全用具，应定期做静拉力试验，起重工具应做静荷重试验。,107,10,、电气设备操作基本知识,保持电气设备正常运行要做到保持电压、电流、温度等不超过允许值，保持电气设备绝缘良好，保持各导电部分连接可靠良好，保持电气设备清洁、通风良好，,电气设备的巡视一般由,2,人进行,，电工安全操作规程包含定期检查绝缘，禁止带电工作；在进行高低压各型开关调试时，悬挂标志牌，防止误合闸，严格执行安全操作规程，保证人身和设备的安全以及企业的正常生产。,108,九、其它相关知识,109,1,、锉削方法,锉削是用锉刀对工件表面进行处理的一种加工方法。使加工后的工件符合要求。操作时注意当锉刀拉回时，应稍微抬起，以免磨钝锉齿或划伤工件表面。,狭长平面以及加工余量不大时的锉削应采用推削。锉刀很脆，不得将其当撬棒或锤子使用。,110,2,、钻孔知识,台钻是一种小型钻床，用来钻直径,12mm,及以下的孔，台钻钻夹用来夹直径,13mm,以下的钻头。手电钻是移动式工具，,用手钻钻孔时，要穿戴绝缘鞋。,111,3,、螺纹加工要求,开始攻螺纹或套螺纹时，应把丝锥或板牙放正，,在切入,12,圈后,，要仔细观察和校正对工件的垂直度。普通螺纹的牙形角是,60,o,英制螺丝的牙形角是,55,o,。,112,4,、供电系统的基本常识,供电系统就是由电源系统和输配电系统组成的产生电能并供应和输送给用电设备的系统。工厂供电必须保证工厂生产和生活用电的需要，做到安全、可靠、优质、经济，一般中型工厂的电源进线电压是,10KV,，民用住宅的供电电压是,220V,。,113,5,、安全用电的常识,单相三线（孔）插座的左端为,N,极，接零线；右端为,L,极，接相（火）线，上端有接地符号的端应该接地线，,不得互换。,114,6,、现场文明生产的要求,文明生产是保证人身安全和设备安全的一个重要方面，,现场文明生产的要求是：下班前搞好工作现场的环境卫生，爱惜企业的设备，工具和材料。工具使用后按规定放置到工具箱中，零件、半成品、工夹量具放置整齐，设备仪器保持良好状态，不冒险带电作业。,115,7,、环境污染的概念,环境污染的形式主要有大气污染、水污染、噪声污染等。与环境污染相近的概念是生态破坏,，与环境污染相关且并称的概念是公共性危害。污染形式中，地面沉降、恶臭、水土流失属于公害污染，属于生态破坏的是森林破坏、水土流失、水源枯竭。,116,8,、电磁污染的分类,影响人类生活的电磁污染源，可分为自然的和人为的两种。磁暴、火山爆发、地震、雷电等不属于人为的电磁污染。而脉冲放电、电磁场、射频电磁污染则属于人为电磁污染。,117,9,、噪声的危害,噪声可分为气体动力噪声、机械噪声和电磁噪声，长时间与强噪声接触，人会感到烦躁不安，甚至丧失理知。收音机发出的交流声、发电机发出的“嗡嗡”声、变压器的“嗡嗡”声均属于电磁噪声。,118,10,、质量管理的内容,质量管理的主要内容，包括,质量要求，质量目标，质量保证措施、质量责任。,119,11,、对职工岗位质量的要求,岗位质量要求，主要包括,操作程序，工作内容，工艺规程，参数控制。,120,十、相关法律法规知识,121,1,、劳动者的权利,劳动者的基本权利包括,接受职业技能培训、获得劳动报酬，享有社会保险和福利，提请劳动争议处理。,122,2,、劳动者的义务,劳动者的基本义务包括,遵守劳动纪律，执行劳动安全卫生规程，完成劳动任务，提高职业技能。,123,3,、劳动合同的解除,劳动者需要解除合同时，应提前,30,日以书面形式通知用人单位，如果用人单位,不能按照劳动合同约定支付劳动报酬、不能提供劳动条件、用暴力威胁手段强迫劳动、非法限制人身自由,，则劳动者可随时通知用人单位解除合同。,124,4,、劳动安全卫生制度,劳动安全是指生产劳动过程中，防止危害劳动者人身安全的伤亡和急性中毒事故。劳动者具有在劳动中获得劳动安全和劳动卫生保护的权利。,劳动安全卫生管理制度对未成年工给予了特殊的劳动保护，规定严禁一切企业招收未满,16,周岁的童工，对,满,16,周岁
