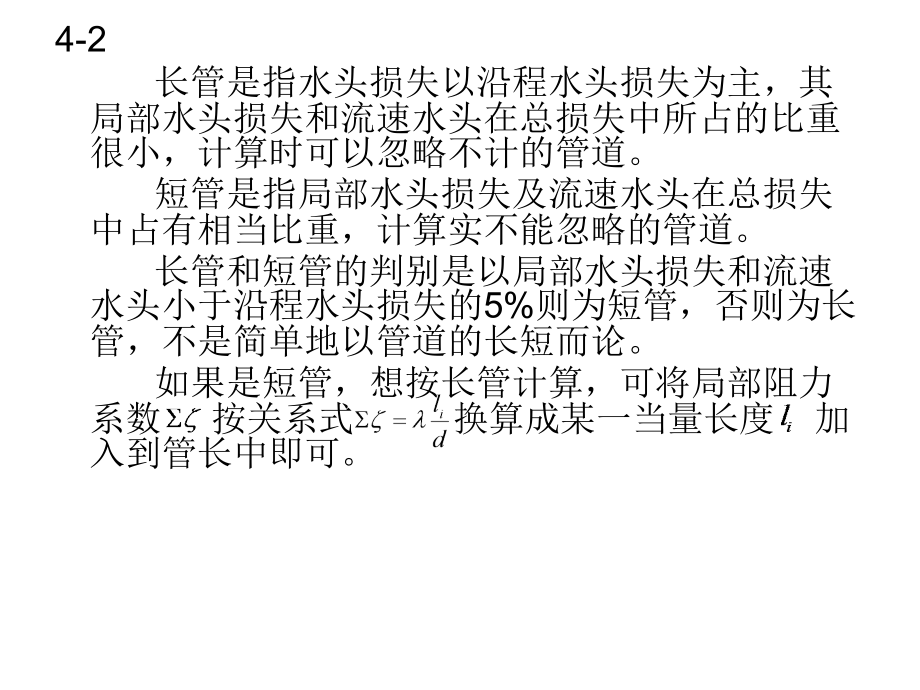

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,4有压管中的恒定流,4-2,长管是指水头损失以沿程水头损失为主，其局部水头损失和流速水头在总损失中所占的比重很小，计算时可以忽略不计的管道。,短管是指局部水头损失及流速水头在总损失中占有相当比重，计算实不能忽略的管道。,长管和短管的判别是以局部水头损失和流速水头小于沿程水头损失的5%则为短管，否则为长管，不是简单地以管道的长短而论。,如果是短管，想按长管计算，可将局部阻力系数 按关系式 换算成某一当量长度 加入到管长中即可。,4-3,（1）两管中通过的流量相同。见课本P169P170,（2）两管中各对应点的压强是不同的，通过定性画总水头线和测压管水头线可以明显地看出来。,4-4,三条泄水管的泄流量相同。因为三条管均为淹没出流，根据淹没出流的流量公式，在流量系数、面积及上下游水位差均相等的情况下，泄流量应相等。,第四章习题解答,4-1 坝下埋设一预制混凝土引水管，直径D为lm，长40m，进口处有一道平板闸门控制流量，引水管出口底部高程 V62.0m，当上游水位为V70.0m，下游水位为 V60.5m，闸门全开时能引多大流量？,4-1,解：本题按短管自由出流计算,混凝土糙率n0.014,作用水头H70.0-（62.0+D/2）7.5m,取,4-2 倒虹吸管采用500mm直径的铸铁管，长 L为125m，进出口水位高程差为5m，根据地形，两转弯角各为60和50，上下游渠道流速相等。问能通过多大流量？,4-2,解：本题按短管淹没出流计算,铸铁管糙率n0.0125,4-3 水泵自吸水井抽水，吸水井与蓄水池用自流管相接，其水位均不变，如图所示。水泵安装高度z,s,为4.5m；自流管长 L为20m，直径d为150mm；水泵吸水管长,L,1为12m，直径d1为150mm；自流管与吸水管的沿程阻力系数=0.03；自流管滤网的局部水头损失系数=2.0；水泵底阀的局部水头损失系数=9.0；90弯头的局部水头损失系数0.3；若水泵进口真空值不超过6m水柱，求水泵的最大流量是多少？在这种流量下，水池与水井的水位差z将为若干？,4-3,解：（,1）计算水泵最大流量,（2）计算水池与水井的水位差Z,按短管淹没出流计算,4-4 钢管输水，流量Q为52.5,L,/s，管径d为200mm，管长,L,为300m，局部水头损失按沿程水头损失的5计。问水塔水面要比管道出口高多少？,4-4,解：钢管取n=0.011,4-5 用水泵提水灌溉，水池水面高程179.5m，河面水位155.0m；吸水管为长4m、直径200mm的钢管，设有带底阀的莲蓬头及45弯头一个。压力水管为长50m，直径150mm的钢管，设有逆止阀（=1.7）、闸阀（=0.1），45的弯头各一个，机组效率为80%；已知流量为50000cm3/s，问要求水泵有多大扬程？,4-5,解：钢管取n0.011,其中,4-6 用虹吸管从蓄水池引水灌溉。虹吸管采用直径0.4m的钢管，管道进口处安一莲蓬头，有2个40转角；上下游水位差H为4m；上游水面至管顶高程z为1.8m；管段长度,L,1为8m，,L,2为4m、,L,3为12m。要求计算：1.通过虹吸管的流量为多少？2.虹吸管中压强最小的断面在哪里，其最大真空值是多少？,4-6,解：灌溉用钢管 n=0.012,属阻力平方区,虹吸管中压强最小的断面在距离蓄水池水位最高处，即第二个弯管前的断面处。,4-7 水泵压水管为铸铁管，向B、C、D点供水。D点的服务水头为4m（即D点的压强水头为4m水柱）；A、B、C、D点在同一高程上。今已知q,B,为10000cm,3,/s，q,C,为5000cm,3,/s，q,D,为10000cm3/s；管径d1为200mm，管长,L,1为500m；管径d2为150mm，管长,L,2为450m；管径d3为100mm，管长,L,3为300m，求水泵出口处压强应为若干？,解：,铸铁管取n=0.0125,根据,查表4-1得管的相应流量摸数：,又根据连续性方程得：,各管段的沿程损失：,校核是否存在阻力平方区：,由此可知管道1和管道2的流速均小于1.2 m/s,属于过渡区，由表4-2 查得修正系数,水泵出水口A点的压强水头为,4-8 水塔供水的管道上有并联管道1及2，如图所示。管道为铸铁管，水自D点出流时，要求服务水头Hz为8m，其流量QD为20,l,/s；在B点出流量qB为45,l,/s；CD段为沿程均匀泄流管道，单位长度上的沿程泄流量q为100cm3/s-m，管长,l,CD为300m，管径dCD为200mm；管长,l,1为350m，管径d1为150mm；管长,l,2为700m，管径d2为150mm；总管长,l,AB为500m，管径dAB为250mm；D点高程为100.0m。试决定并联管道内流量分配，并计算水塔的水面高程。,4-8,解：根据连续性方程,故均在阻力平方区,4-9 一串联管道自水池引水，出流至大气中。第一段管道d1为75mm，,l,1为24m；第二段管道d2为50mm，,l,2为15m；通过流量Q为2.8,l,/s；管道进口为锐缘形，二段管道联接处为突然缩小，管道的沿程阻力系数1为0.0232，2为0.0192。求所需的水头H，并绘制测压管水头线及总水头线。,解：,查表4-2得,以管道中心线为基准面，,写水池和管道出口断面的能量方程,：,绘测压管水头线和总水头线,4-10 两水池间联以三条并联管道，它们的长度相同，直径分别是d、2d及3d；假定各管有相同的沿程阻力系数。当直径为d的管道通过流量Q1为0.03m3/s时，直径为2d及3d的管道各通过流量为若干？,解,：,根据已知条件：,4-11 一分叉管道联接水池A、B、C，如图所示。设1、2、3段管道的直径及长度分别为：d1为60cm，,L,1为900m；d2为45cm，,L,2为300m；d3为40cm，,L,3为1200m。管道为新钢管，A、B、C水池的水面高程为：A为30m，B为18m C为0m。求通过各管的流量Q1、Q2、Q3。,4-11,解：首先应该判别水流的方向,设连接点J处测压管水头为E,j,，假设E,j,H2,各管段均作长管处理，因为管道为新钢管,J,因为Q1Q3，说明水不仅由水池A流向水池B，同时还流向水池C，因此可按分叉管道AB及AC求解,4.12 水自水池A沿水平设置的铸铁管流入水池C，若水管d200mm，H04m,H2=1m,L1=30m,L2=50m，设沿程阻力系数0.026，求在水池B中的水深H1。,0,0,1,1,2,2,解：,以管轴线为基准面，写0-0，1-1断面的能量方程,以管轴中心线为基准面，写1-1，2-2断面的能量方程,因两管直径相同，径流量相等，,4.13 水由封闭容器A沿垂直变直径管道流入下面的水池，容器内p,0,=2N/cm,2,且液面保持不变，若d1=50mm,d2=75mm,容器内液面与水池液面的高差H1m，只计局部水头损失，试求：管道通过的流量Q；距水池液面h=0.5m处的管道内B点的压强pB=?,4-13,解,（1）将P0化为水柱高,则总作用水头为1+2.043.04m,（2）求B点得压强,以水池水面为基准面，写B-B与水池水面得能量方程，得,4.14 用长度为L的两根平行管路由A水池向B水池引水，管径d2=2d1，两管的粗糙系数n相同，局部水头损失不计，试分析：两管中的流量比。,解:对并联管：,4.15 一串联管连接A、B两水池，假设以长管看待，试绘制该输出管道的测压管水头线和总水头线，并指出：(1)在哪些地方存在负压？(2)最大真空值在何处？(3)相对压强为零的断面在何处？,解:对长管，总水头线与测管水头线重合。,(1)在管段CDE处存在负压。,(2)最大真空值在D断面处。,(3)相对压强为零的断面在C和E处。,C,D,E,
