冲洗水位表.ppt

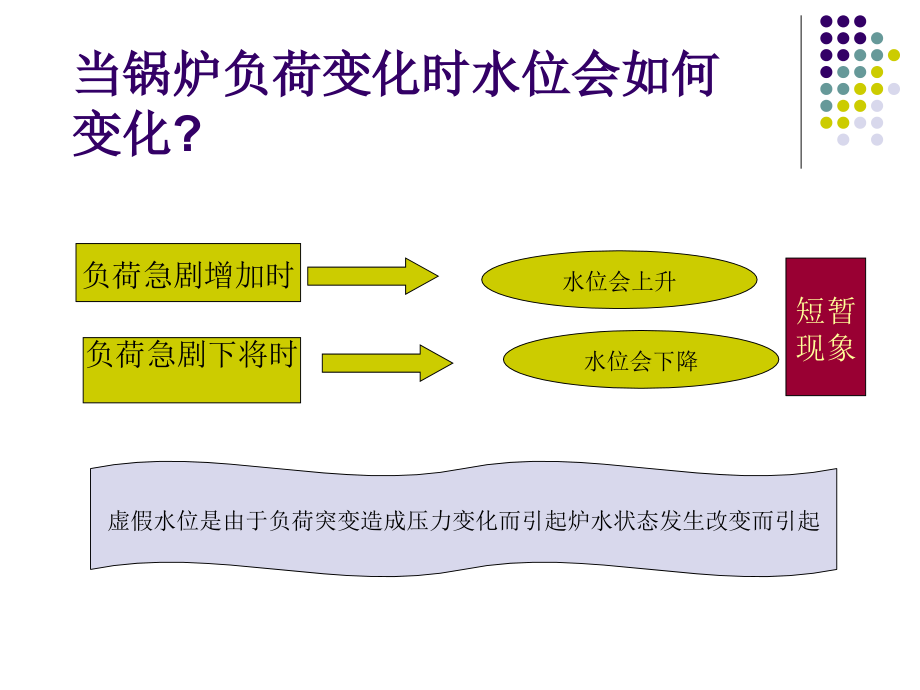

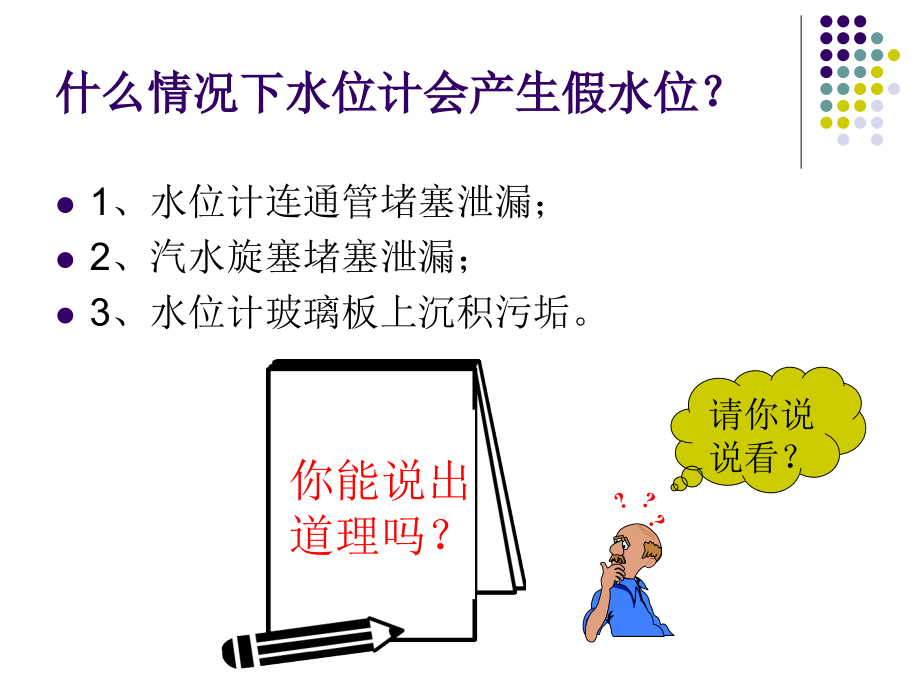

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,什么情况下水位计会产生假水位？,1、水位计连通管堵塞泄漏；,2、汽水旋塞堵塞泄漏；,3、水位计玻璃板上沉积污垢。,你能说出,道理吗？,?,?,?,请你说说看？,当锅炉负荷变化时水位会如何 变化?,负荷急剧增加时,水位会上升,负荷急剧下将时,水位会下降,短暂,现象,虚假水位是由于负荷突变造成压力变化而引起炉水状态发生改变而引起,水位计的冲洗目的,是为了清洁水位计玻璃，以防止水、汽连通管,堵塞，避免运行人员被假水位现象所迷惑，而造成,锅炉缺水或满水事故。,冲洗,程序,1,、开放水旋塞，冲洗汽连管、水连管及玻璃板,2、,关水旋塞，冲洗汽连管及玻璃板,3、,开水旋塞，关汽旋塞，冲洗水连管及玻璃板,4、,开汽旋塞，关放水旋塞，恢复水位计运行,冲洗水位计的方法：,“下中中上上下”。,排水阀门（下）,液相阀门（中）,汽相阀门（上）,锅筒,水位表,（放水旋塞）,（水旋塞）,（汽旋塞）,运行中冲洗水位表操作,锅炉运行过程中应对水位计进行定期冲洗。冲洗水位计的步骤为：,汽旋塞,水旋塞,放水旋塞,1、开启水位计放水旋塞,水旋塞,放水旋塞,汽旋塞,2、关闭水位计水旋塞，使汽连通管及水位计 本身受蒸汽的冲洗。,汽旋塞,水旋塞,放水旋塞,3、将水位计的水旋塞打开，汽旋塞关闭，使水连通管受到水的冲洗。,汽旋塞,水旋塞,放水旋塞,4、打开汽旋塞，关闭放水旋塞，冲洗工作 结束，恢复水位计正常运行。,汽旋塞,水旋塞,放水旋塞,注意事项：,1,带防护面罩,2,操作要缓慢,3,防止汽水烫伤,关,开,开,关,开,开,关,开,开,关,开,开,关,开,开,关,开,开,开,开,开,一、打开放水旋塞冲洗汽连管、水连管、水位表。,冲洗水位表,开,关,开,二、关闭水旋塞冲洗汽连管、水位表。,冲洗水位表,开,开,关,三、关闭汽旋塞冲洗水连管。,冲洗水位表,关,开,开,四、打开水旋塞关闭放水旋塞，恢复正常。,冲洗水位表,
