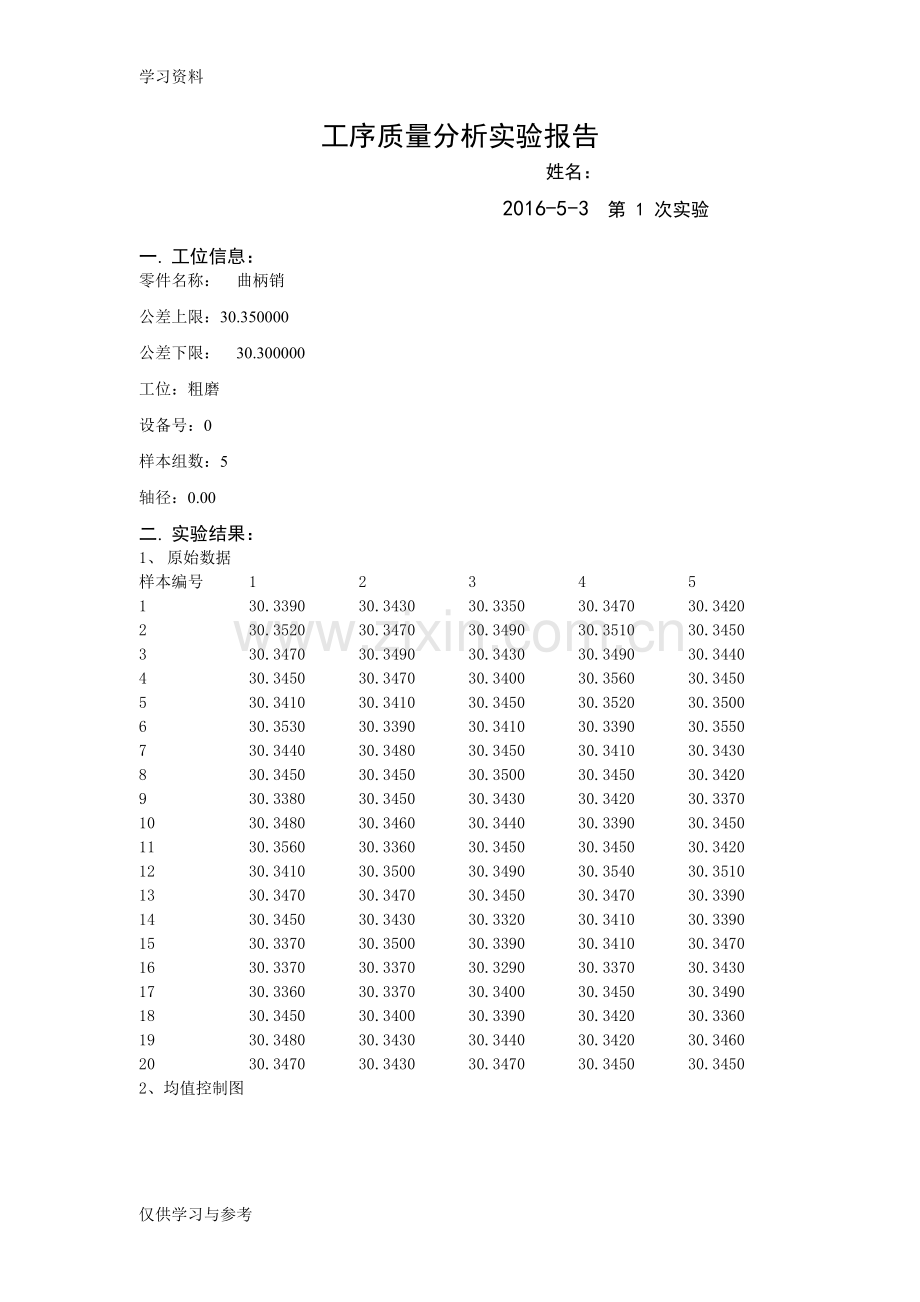

工序质量分析实验报告
姓名：
2016-5-3 第 1 次实验
一. 工位信息：
零件名称： 曲柄销
公差上限：30.350000
公差下限： 30.300000
工位：粗磨
设备号：0
样本组数：5
轴径：0.00
二. 实验结果：
1、 原始数据
样本编号
1
2
3
4
5
1
30.3390
30.3430
30.3350
30.3470
30.3420
2
30.3520
30.3470
30.3490
30.3510
30.3450
3
30.3470
30.3490
30.3430
30.3490
30.3440
4
30.3450
30.3470
30.3400
30.3560
30.3450
5
30.3410
30.3410
30.3450
30.3520
30.3500
6
30.3530
30.3390
30.3410
30.3390
30.3550
7
30.3440
30.3480
30.3450
30.3410
30.3430
8
30.3450
30.3450
30.3500
30.3450
30.3420
9
30.3380
30.3450
30.3430
30.3420
30.3370
10
30.3480
30.3460
30.3440
30.3390
30.3450
11
30.3560
30.3360
30.3450
30.3450
30.3420
12
30.3410
30.3500
30.3490
30.3540
30.3510
13
30.3470
30.3470
30.3450
30.3470
30.3390
14
30.3450
30.3430
30.3320
30.3410
30.3390
15
30.3370
30.3500
30.3390
30.3410
30.3470
16
30.3370
30.3370
30.3290
30.3370
30.3430
17
30.3360
30.3370
30.3400
30.3450
30.3490
18
30.3450
30.3400
30.3390
30.3420
30.3360
19
30.3480
30.3430
30.3440
30.3420
30.3460
20
30.3470
30.3430
30.3470
30.3450
30.3450

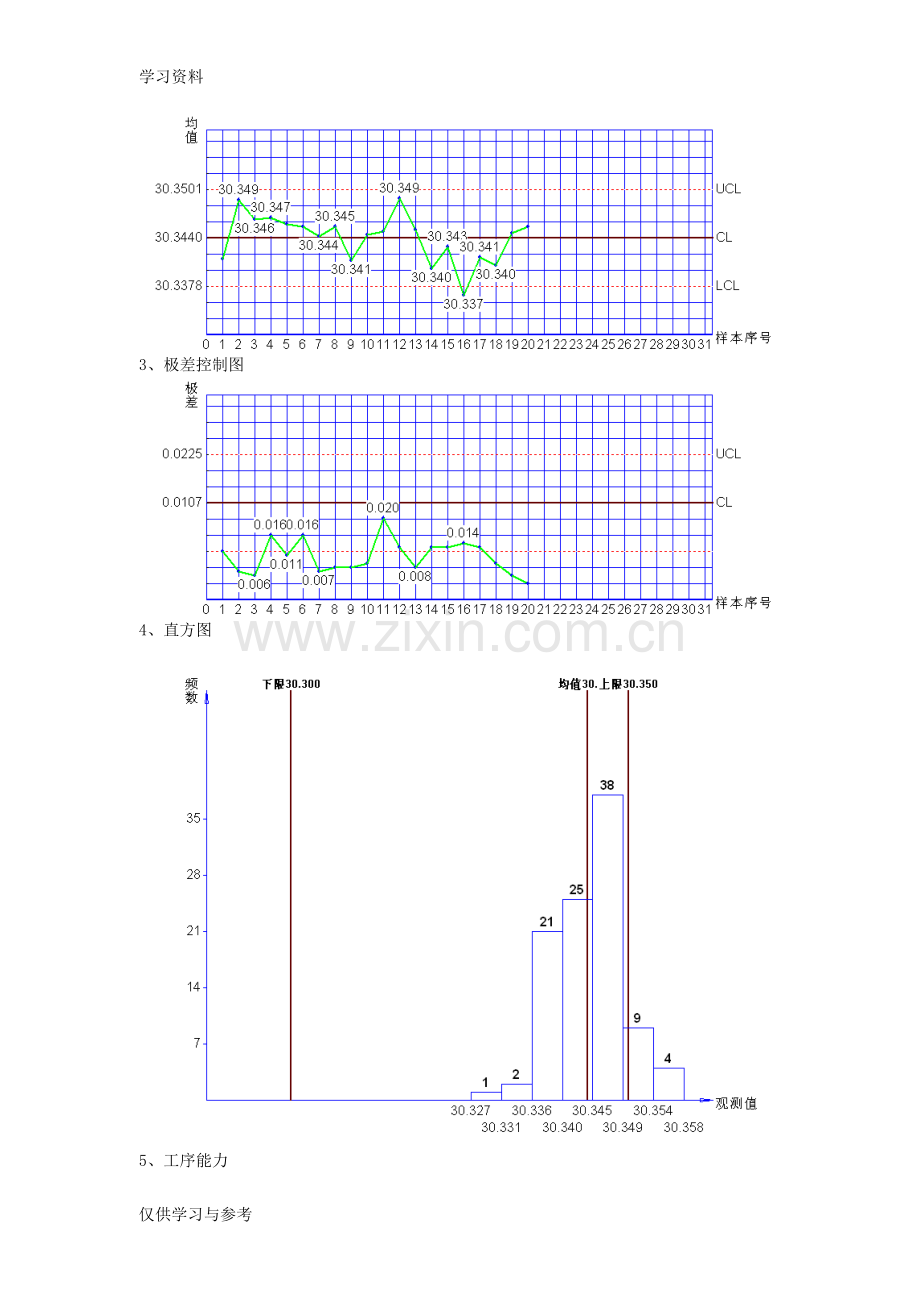

2、均值控制图

3、极差控制图

4、直方图

5、工序能力
1)过程能力指数：
Cp值：2.8794
Cpk值:0.3956
2)过程能力判断：
过程能力严重不足,应采取紧急措施并进行全面检查
三. 实验评语：
四. 实验人员：
1. 指导教师：
2. 参加实验学生：

仅供学习与参考
