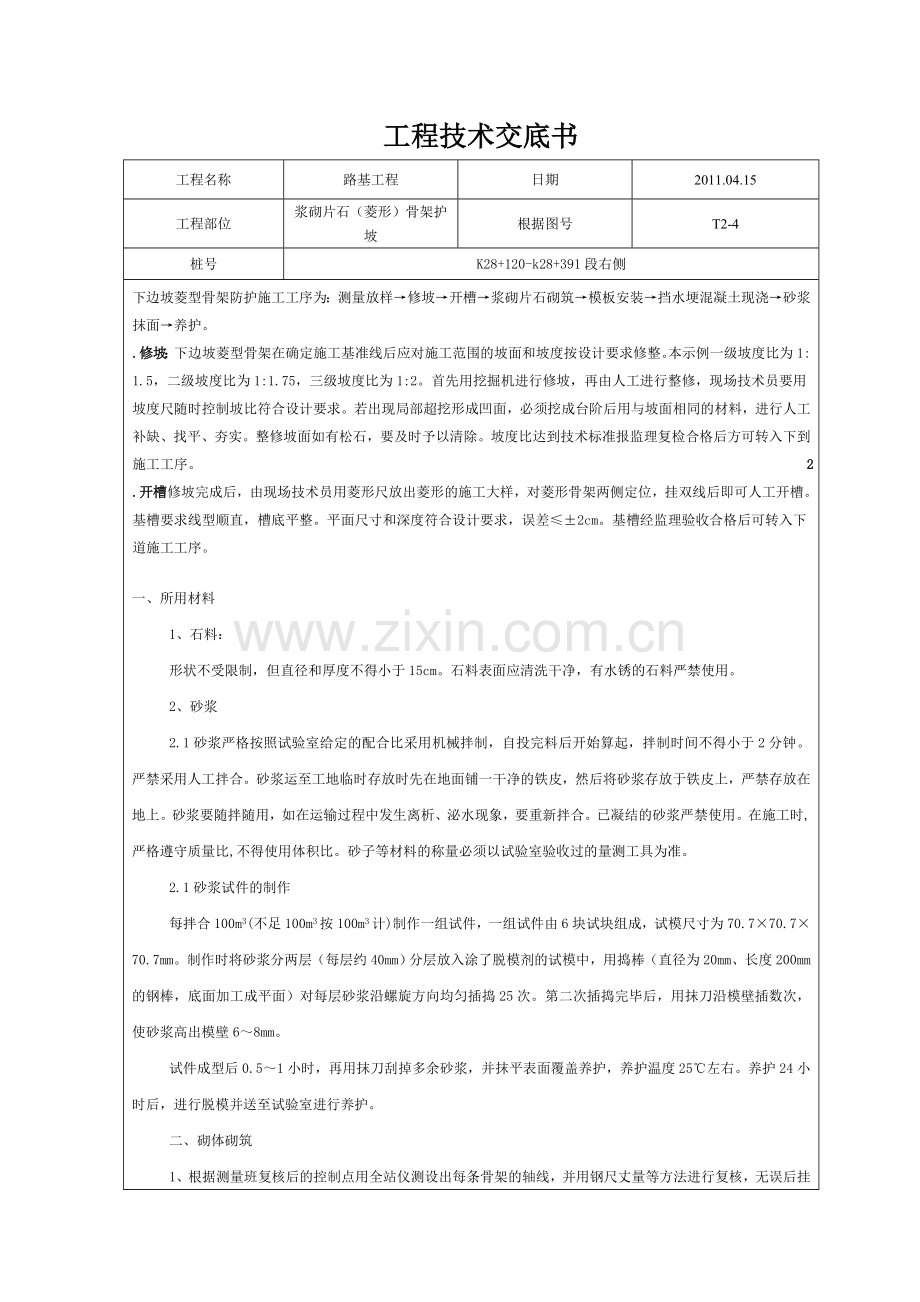

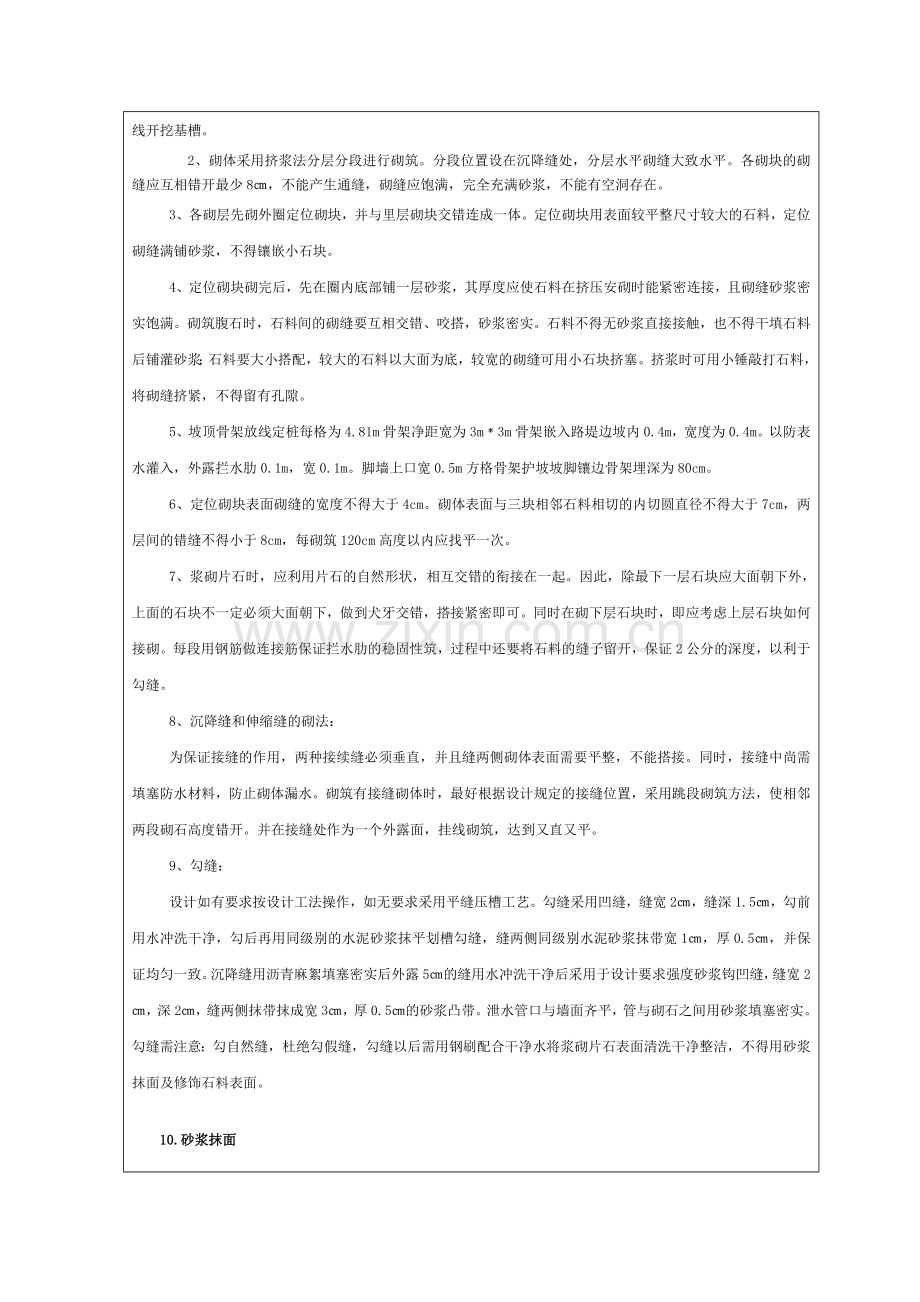

工程技术交底书工程名称路基工程日期2011.04.15工程部位浆砌片石（菱形）骨架护坡根据图号T2-4 桩号K28+120-k28+391段右侧下边坡菱型骨架防护施工工序为：测量放样修坡开槽浆砌片石砌筑模板安装挡水埂混凝土现浇砂浆抹面养护。 1.修坡：下边坡菱型骨架在确定施工基准线后应对施工范围的坡面和坡度按设计要求修整。本示例一级坡度比为1:1.5，二级坡度比为1:1.75，三级坡度比为1:2。首先用挖掘机进行修坡，再由人工进行整修，现场技术员要用坡度尺随时控制坡比符合设计要求。若出现局部超挖形成凹面，必须挖成台阶后用与坡面相同的材料，进行人工补缺、找平、夯实。整修坡面如有松石，要及时予以清除。坡度比达到技术标准报监理复检合格后方可转入下到施工工序。 2.开槽修坡完成后，由现场技术员用菱形尺放出菱形的施工大样，对菱形骨架两侧定位，挂双线后即可人工开槽。基槽要求线型顺直，槽底平整。平面尺寸和深度符合设计要求，误差2cm。基槽经监理验收合格后可转入下道施工工序。 一、所用材料1、石料：形状不受限制，但直径和厚度不得小于15cm。石料表面应清洗干净，有水锈的石料严禁使用。2、砂浆2.1砂浆严格按照试验室给定的配合比采用机械拌制，自投完料后开始算起，拌制时间不得小于2分钟。严禁采用人工拌合。砂浆运至工地临时存放时先在地面铺一干净的铁皮，然后将砂浆存放于铁皮上，严禁存放在地上。砂浆要随拌随用，如在运输过程中发生离析、泌水现象，要重新拌合。已凝结的砂浆严禁使用。在施工时,严格遵守质量比,不得使用体积比。砂子等材料的称量必须以试验室验收过的量测工具为准。2.1砂浆试件的制作每拌合100m3(不足100m3按100m3计)制作一组试件，一组试件由6块试块组成，试模尺寸为70.770.770.7mm。制作时将砂浆分两层（每层约40mm）分层放入涂了脱模剂的试模中，用捣棒（直径为20mm、长度200mm的钢棒，底面加工成平面）对每层砂浆沿螺旋方向均匀插捣25次。第二次插捣完毕后，用抹刀沿模壁插数次，使砂浆高出模壁68mm。试件成型后0.51小时，再用抹刀刮掉多余砂浆，并抹平表面覆盖养护，养护温度25左右。养护24小时后，进行脱模并送至试验室进行养护。二、砌体砌筑1、根据测量班复核后的控制点用全站仪测设出每条骨架的轴线，并用钢尺丈量等方法进行复核，无误后挂线开挖基槽。 2、砌体采用挤浆法分层分段进行砌筑。分段位置设在沉降缝处，分层水平砌缝大致水平。各砌块的砌缝应互相错开最少8，不能产生通缝，砌缝应饱满，完全充满砂浆，不能有空洞存在。3、各砌层先砌外圈定位砌块，并与里层砌块交错连成一体。定位砌块用表面较平整尺寸较大的石料，定位砌缝满铺砂浆，不得镶嵌小石块。4、定位砌块砌完后，先在圈内底部铺一层砂浆，其厚度应使石料在挤压安砌时能紧密连接，且砌缝砂浆密实饱满。砌筑腹石时，石料间的砌缝要互相交错、咬搭，砂浆密实。石料不得无砂浆直接接触，也不得干填石料后铺灌砂浆；石料要大小搭配，较大的石料以大面为底，较宽的砌缝可用小石块挤塞。挤浆时可用小锤敲打石料，将砌缝挤紧，不得留有孔隙。5、坡顶骨架放线定桩每格为4.81m骨架净距宽为3m3m骨架嵌入路堤边坡内0.4m，宽度为0.4m。以防表水灌入，外露拦水肋0.1m，宽0.1m。脚墙上口宽0.5m方格骨架护坡坡脚镶边骨架埋深为80cm。6、定位砌块表面砌缝的宽度不得大于4cm。砌体表面与三块相邻石料相切的内切圆直径不得大于7cm，两层间的错缝不得小于8cm，每砌筑120cm高度以内应找平一次。7、浆砌片石时，应利用片石的自然形状，相互交错的衔接在一起。因此，除最下一层石块应大面朝下外，上面的石块不一定必须大面朝下，做到犬牙交错，搭接紧密即可。同时在砌下层石块时，即应考虑上层石块如何接砌。每段用钢筋做连接筋保证拦水肋的稳固性筑，过程中还要将石料的缝子留开，保证2公分的深度，以利于勾缝。8、沉降缝和伸缩缝的砌法：为保证接缝的作用，两种接续缝必须垂直，并且缝两侧砌体表面需要平整，不能搭接。同时，接缝中尚需填塞防水材料，防止砌体漏水。砌筑有接缝砌体时，最好根据设计规定的接缝位置，采用跳段砌筑方法，使相邻两段砌石高度错开。并在接缝处作为一个外露面，挂线砌筑，达到又直又平。9、勾缝：设计如有要求按设计工法操作，如无要求采用平缝压槽工艺。勾缝采用凹缝，缝宽2，缝深1.5，勾前用水冲洗干净，勾后再用同级别的水泥砂浆抹平划槽勾缝，缝两侧同级别水泥砂浆抹带宽1，厚0.5，并保证均匀一致。沉降缝用沥青麻絮填塞密实后外露5的缝用水冲洗干净后采用于设计要求强度砂浆钩凹缝，缝宽2，深2，缝两侧抹带抹成宽3，厚0.5的砂浆凸带。泄水管口与墙面齐平，管与砌石之间用砂浆填塞密实。勾缝需注意：勾自然缝，杜绝勾假缝，勾缝以后需用钢刷配合干净水将浆砌片石表面清洗干净整洁，不得用砂浆抹面及修饰石料表面。10.砂浆抹面菱型骨架砌石表面采用M10砂浆抹面，抹面厚度2。要求砂浆密实、平整，不得有凹凸现象，使整条菱形带处在一个斜面上，使整段防护工程基本处于同一个斜率。不得出现波浪、扭曲，以免影响外形美观。11、养生砌体砌筑完成后应及时覆盖，并经常洒水保持湿润，常温下养护期不得小于7d。在养护期间应避免对砌体产生碰撞、振动。砌体的砂浆未达到设计强度前，不得承受全部设计荷载。三.其他事项6.1作业人员在作业过程中，应当严格遵守项目部的安全生产规章制度和操作规程，服从管理，正确佩戴和使用劳动防护用品。6.2作业人员应当接受安全生产教育和培训，掌握本职工作所需的安全生产知识，提高安全生产技能，增强事故预防和应急处理能力6.3作业人员发现事故隐患或者其他不安全因素，应当立即向现场安全生产管理人员报告；接到报告的人员应当及时予以处理。6.4泥浆水未经沉淀，不得直接排入农田、河流、沟渠。6.5施工现场应设置施工标志和警示标志，非施工人员不得擅自进入施工现场。6.6作业人员应当切实履行“三标一体”相关规定，为达成项目质量目标、环境目标、职业健康安全目标尽责。四、坡面适当位置设台阶形踏步，踏步宽0.6m，单级高0.2m。cm 编制者：复核者：接收单位：接收负责人：保存期：5年工程技术交底书 工程名称路基工程日期2011.04.15工程部位浆砌片石（菱形）骨架护坡根据图号 桩号K28+120-k28+391段 2、砌体采用挤浆法分层分段进行砌筑。分段位置设在沉降缝处，分层水平砌缝大致水平。各砌块的砌缝应互相错开最少8，不能产生通缝，砌缝应饱满，完全充满砂浆，不能有空洞存在。3、各砌层先砌外圈定位砌块，并与里层砌块交错连成一体。定位砌块用表面较平整尺寸较大的石料，定位砌缝满铺砂浆，不得镶嵌小石块。4、定位砌块砌完后，先在圈内底部铺一层砂浆，其厚度应使石料在挤压安砌时能紧密连接，且砌缝砂浆密实饱满。砌筑腹石时，石料间的砌缝要互相交错、咬搭，砂浆密实。石料不得无砂浆直接接触，也不得干填石料后铺灌砂浆；石料要大小搭配，较大的石料以大面为底，较宽的砌缝可用小石块挤塞。挤浆时可用小锤敲打石料，将砌缝挤紧，不得留有孔隙。5、浆砌片石嵌入边坡内0.2m，以防表水灌入。6、护坡沿线路方向每隔1020m设伸缩缝一道，缝宽0.02m，缝内堵塞沥青麻筋，深度不小于0.2m。7、坡面适当位置设台阶形踏步，踏步宽0.6m，单级高0.2m。cmcm 编制者：复核者：接收单位：接收负责人：保存期：5年工程技术交底书工程名称铁路日期2009.10.02工程部位浆砌片石（拱型）骨架护坡根据图号 桩号IDK+IDK+cmcm编制者：复核者：接收单位：接收负责人：保存期：5年工程技术交底书工程名称路基工程日期2011.04.15工程部位浆砌片石（菱形）骨架护坡根据图号 桩号K28+120-k28+391段8、定位砌块表面砌缝的宽度不得大于4cm。砌体表面与三块相邻石料相切的内切圆直径不得大于7cm，两层间的错缝不得小于8cm，每砌筑120cm高度以内应找平一次。9、浆砌片石时，应利用片石的自然形状，相互交错的衔接在一起。因此，除最下一层石块应大面朝下外，上面的石块不一定必须大面朝下，做到犬牙交错，搭接紧密即可。同时在砌下层石块时，即应考虑上层石块如何接砌。砌筑过程中还要将石料的缝子留开，保证2公分的深度，以利于勾缝。10、沉降缝和伸缩缝的砌法：为保证接缝的作用，两种接续缝必须垂直，并且缝两侧砌体表面需要平整，不能搭接。同时，接缝中尚需填塞防水材料，防止砌体漏水。砌筑有接缝砌体时，最好根据设计规定的接缝位置，采用跳段砌筑方法，使相邻两段砌石高度错开。并在接缝处作为一个外露面，挂线砌筑，达到又直又平。11、勾缝：设计如有要求按设计工法操作，如无要求采用平缝压槽工艺。勾缝采用凹缝，缝宽2，缝深1.5，勾前用水冲洗干净，勾后再用同级别的水泥砂浆抹平划槽勾缝，缝两侧同级别水泥砂浆抹带宽1，厚0.5，并保证均匀一致。沉降缝用沥青麻絮填塞密实后外露5的缝用水冲洗干净后采用于设计要求强度砂浆钩凹缝，缝宽2，深2，缝两侧抹带抹成宽3，厚0.5的砂浆凸带。泄水管口与墙面齐平，管与砌石之间用砂浆填塞密实。勾缝需注意：勾自然缝，杜绝勾假缝，勾缝以后需用钢刷配合干净水将浆砌片石表面清洗干净整洁，不得用砂浆抹面及修饰石料表面。编制者：复核者：接收单位：接收负责人：保存期：5年工程技术交底书工程名称路基工程日期2011.04.15工程部位浆砌片石（菱形）骨架护坡根据图号 桩号K28+120-k28+391段12、养生砌体砌筑完成后应及时覆盖，并经常洒水保持湿润，常温下养护期不得小于7d。在养护期间应避免对砌体产生碰撞、振动。砌体的砂浆未达到设计强度前，不得承受全部设计荷载。13、附： 浆砌片石施工工艺框图编制者：复核者：接收单位：接收负责人：保存期：5年 不合格项目重做 不合格项目重做不合格项目重做不合格项目重做不合格项目重做合格合格不合格项目重做不合格项目重做测量放样开挖基坑工程师检查资料整理资料整理签证材检质查基土检底质查测复量核审资核料材质检查片质石量配合比选择河质沙量水质泥量资料整理浆砌片石砌体浆片砌石伸缩缝挂调线平勾缝运料资料整理工程师检查清理场地检查验收签证砌质体量砂标浆号各部位尺寸审资核料保养余运土走余运料走拆料除棚分项质量评定浆砌片石施工工艺框图
