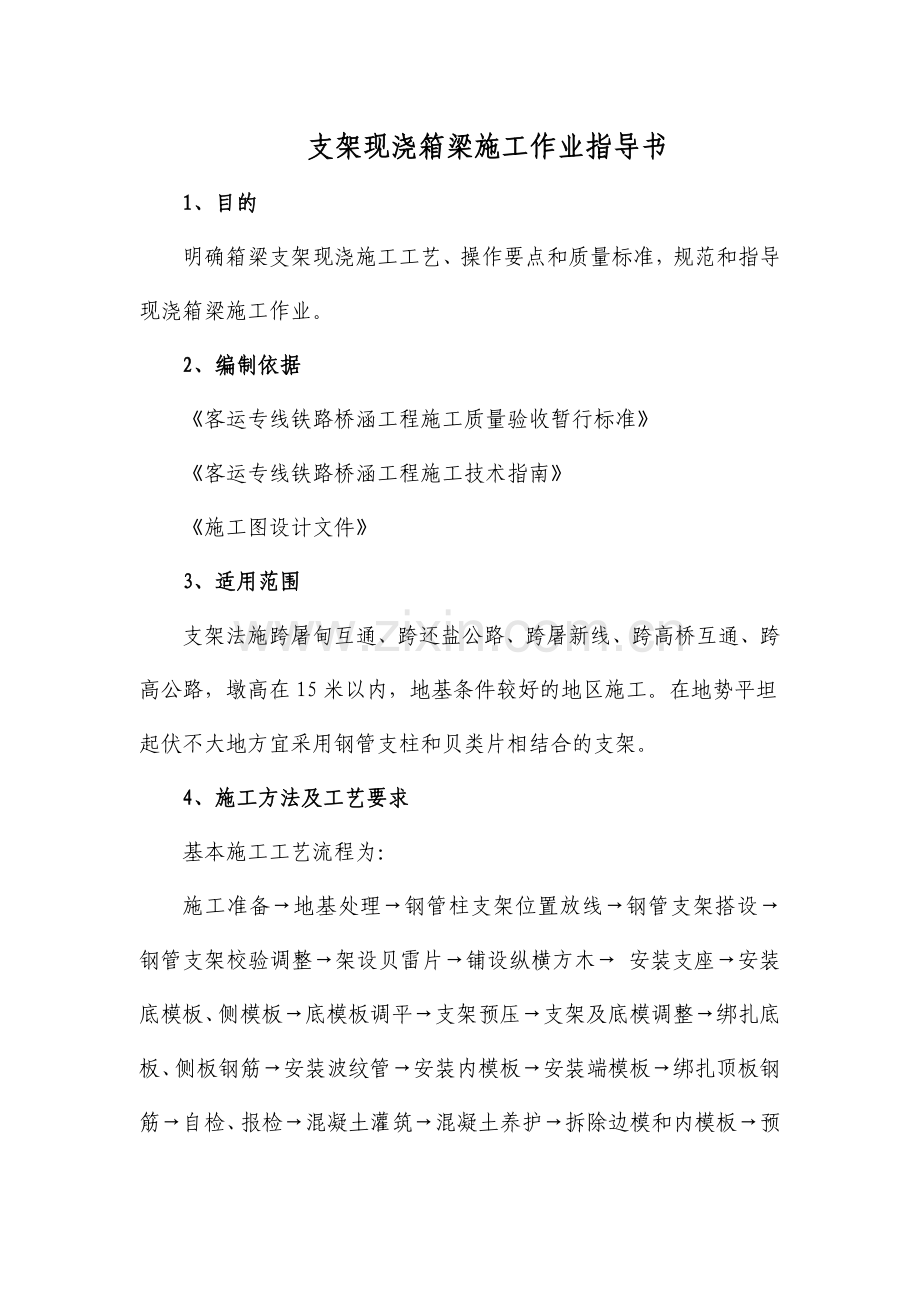

支架现浇箱梁施工作业指导书
1、目的
明确箱梁支架现浇施工工艺、操作要点和质量标准，规范和指导现浇箱梁施工作业。
2、编制依据
《客运专线铁路桥涵工程施工质量验收暂行标准》
《客运专线铁路桥涵工程施工技术指南》
《施工图设计文件》
3、适用范围
支架法施跨屠甸互通、跨还盐公路、跨屠新线、跨高桥互通、跨高公路，墩高在15米以内，地基条件较好的地区施工。在地势平坦起伏不大地方宜采用钢管支柱和贝类片相结合的支架。
4、施工方法及工艺要求
基本施工工艺流程为：
施工准备→地基处理→钢管柱支架位置放线→钢管支架搭设→钢管支架校验调整→架设贝雷片→铺设纵横方木→ 安装支座→安装底模板、侧模板→底模板调平→支架预压→支架及底模调整→绑扎底板、侧板钢筋→安装波纹管→安装内模板→安装端模板→绑扎顶板钢筋→自检、报检→混凝土灌筑→混凝土养护→拆除边模和内模板→预应力张拉→压浆、封堵端头→养护→拆除底模板和支架→桥面铺装防水层及保护层→桥面系安装

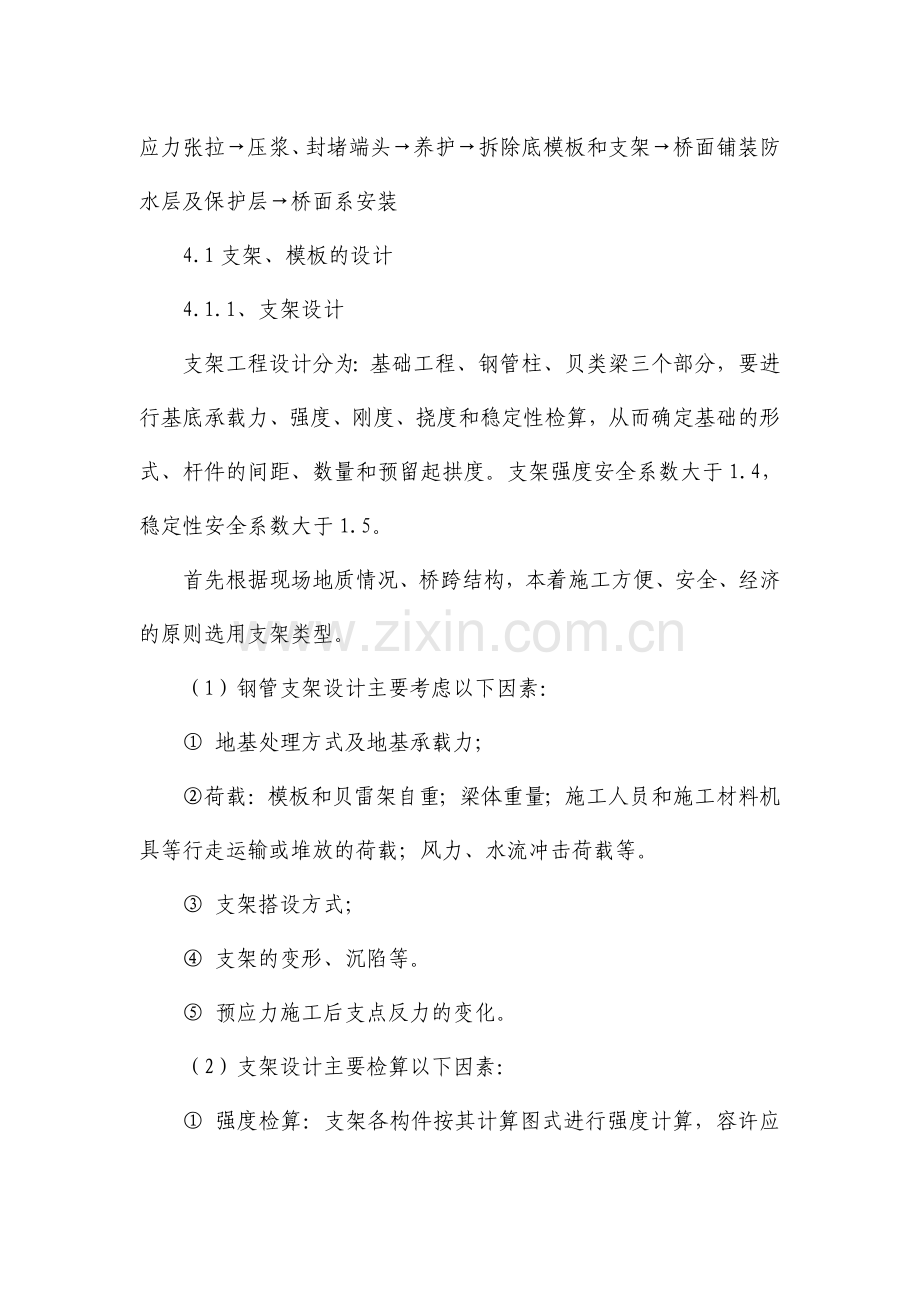

4.1支架、模板的设计
4.1.1、支架设计
支架工程设计分为：基础工程、钢管柱、贝类梁三个部分，要进行基底承载力、强度、刚度、挠度和稳定性检算，从而确定基础的形式、杆件的间距、数量和预留起拱度。支架强度安全系数大于1.4，稳定性安全系数大于1.5。
首先根据现场地质情况、桥跨结构，本着施工方便、安全、经济的原则选用支架类型。
（1）钢管支架设计主要考虑以下因素：
① 地基处理方式及地基承载力；
②荷载：模板和贝雷架自重；梁体重量；施工人员和施工材料机具等行走运输或堆放的荷载；风力、水流冲击荷载等。
③ 支架搭设方式；
④ 支架的变形、沉陷等。
⑤ 预应力施工后支点反力的变化。
（2）支架设计主要检算以下因素：
① 强度检算：支架各构件按其计算图式进行强度计算，容许应力可按临时结构予以提高。
②挠度验算
③ 预拱度计算：包括梁体自重所产生的挠度、支架受荷载后产生的弹性变形和非弹性变形、支架基础的沉降量等。
强度、刚度、稳定性必须满足设计规范的要求。
4.1.2、模板的构造与设计
现浇梁的模板由侧模、内模、底模和端模组成。侧模板优先采用大块整体钢模板加工而成；底模可采用胶合板；内模及边角处的异形模板，采用复合模板。
模板在设计制造应满足以下要求：
模板采用大块钢模板时，特殊部位模板要制做特型模板，模板排列规则有序，线条美观，模板缝隙严密平整，不漏浆，支撑牢靠，满足强度和刚度的要求。模板的全长及跨度要考虑反拱度及预留压缩量。
有足够的强度、刚度及稳定性，能够承受施工过程中可能产生的各项荷载及震动作用。
确保梁体各部位结构尺寸正确及预埋件的位置准确，且具有能经多次反复使用不致产生影响梁体外形的刚度。
构造和制造力求简单，拼装方便，提高装、拆速度和增加周转次数。接缝严实、紧密，保证在强烈振捣下不漏浆，模板表面平整、光滑。
附着式振动器交错布置，安设牢固。安装位置要将振动力先传向模板骨架，再由骨架传向面板。
4.2、钢管支架施工
4.2.1、钢管支架基础施工
支架现浇梁施工前，先对施工现场进行场地平整，对搭设钢管支架的场地进行加固处理，在软基位置用直径为30cm，长4米的原木加固，然后在木桩上面浇筑混凝土基础（依据施工方案），确保地基承载力达到满布荷载的要求，使梁体混凝土浇筑后不产生沉降。
对处理好的施工场地进行放线。同时须做好地面的排水处理，周边设置排水沟。
4.2.2、钢管支架搭设
钢管支架结构的搭建要稳固，杆件连接牢靠。
（1）钢管柱的安装
钢管柱拼装：拼装前要检查基础顶面平整度，其误差要≤3mm。为减少高空作业量，拼装立柱前即上好接头板，立柱安装过程中随时检查立柱的垂直和水平，立柱安装完毕后紧接着上拉撑。钢管柱顶架设砂筒（调节器代替）工字钢及贝雷架，钢管柱与工字钢相连接。
（2）中跨墩与墩间选用26片单层加强贝雷梁作为支撑骨架，长度采用14片标准长度为3m贝雷片；边跨墩与墩间选用26片双层贝雷梁作为支撑骨架，长度采用9片标准长度为3m贝雷和1片长度为1.5m贝雷架。支撑点下为2根32工字钢，32工字钢下为钢管制作的砂筒，砂筒下用φ22螺栓连接609×16㎜钢管支撑墩，钢管墩与承台和处理墩用预埋钢板连接，钢管柱支间采用10号槽钢交叉撑连接，钢管高度根据墩台身高度计算确定。贝雷梁之间除标准斜支撑外，还需采用10号槽钢把每组贝雷梁架间连接。在贝雷架上方横向铺设10×12cm方木，间距0.3米 ,铺15㎜竹胶板底模.
在翼缘板处贝雷梁上方搭设钢管脚手架做侧模和翼缘板模支撑, 满堂支架顺桥向立杆排距0.9m，横桥向立杆靠内2排排距0.60m， 其余2排排距0.9m，所有水平杆步距均为0.6m。纵向铺设10×10cm方木，再铺翼缘板模板。
4.2.3、支架的堆载预压
支架搭设好后，铺设底模，进行预加载试压，以检查支架的承载能力，减小和消除支架的非弹性变形和地基不均匀沉降，从而确保混凝土梁的浇筑质量。加载材料使用砂袋，试压的最大加载为设计荷载的1.2倍。加载时按设计要求分级进行，每级持荷时间不少于10min。
加载顺序为从支座向跨中依次进行。满载后持荷时间不小于24h，分别量测各级荷载下支架的变形值。然后再逐级卸载，当支架的沉降量偏差较大时，要及时对支架进行调整，
4.2.4、支架施工满足以下要求：
（1）、支架要有足够的强度、刚度和稳定性的要求；
（2）、要有简便可行的脱模措施；
（3）、预压重量大于浇筑混凝土的重量；
（4）、支架地基承载力必须满足要求，基础可采用明挖扩大基础、木桩基础。
（5）、根据预压时支架产生的弹性和非弹性变形，设置预拱度。
（6）、支架基础有完好的排水系统。
4.3、现浇梁施工
4.3.1、模板安装
模板的安装要结合钢筋及预应力管道的埋设依次进行。
安装前检查：板面是否平整、光洁、有无凹凸变形及残余粘浆，模板接口处要清除干净；所有模板连接端部和底脚有无碰撞而造成影响使用的缺陷或变形，振动器支架及模板焊缝处是否有开裂破损，如有均要及时补焊、整修。
铺设底模：采用人工为主机械配合的方式施工。底模板安装前要考虑支架的预留拱度的设置调整、加载预压试验及支座板的安装。
侧模安装：
先使侧模滑移或吊装到位，与底模板的相对位置对准，用顶压杆调整好侧模垂直度，并与端模联结好。
侧模安装完后，用螺栓联接稳固，并上好全部拉杆。调整其它紧固件后检查整体模板的长、宽、高尺寸及不平整度等，并做好记录。不符合规定者，要及时调整。
内模安装：
内模安装要根据模板结构确定，当内模为拼装式结构时，可采用吊装方式安装内模。
内模安装完后，严格检查各部位尺寸是否正确。
端模安装：将胶管或波纹管逐根插入端模各自的孔内后，进行端模安装就位。安装过程中逐根检查是否处于设计位置。
端模安装要做到位置准确，连接紧密，侧模与底模接缝密贴且不漏浆。
安装模板时要注意预埋件的安装，严格按设计图纸施工，确保每孔梁上预埋件位置准确无误，无遗漏。
4.3.2、支座、支座板安装
安装支座前复测桥墩中心距离及支承垫石高程，检查锚栓孔位置及深度要符合设计要求。
支座安装要保持梁体垂直，支座上下板水平，不产生偏位。支座与支承垫石间及支座与梁底间密贴、无缝隙。支座四角高差不大于2mm。支座水平偏差不得大于2mm。
在模板安装前详细检查支座位置，检查的内容有：纵、横向位置、平整度，同一支座板的四角高差，四个支座板相对高差。
支座安装后即按规定锚固支座螺栓，灌浆固定。
4.3.3、现浇梁梁体施工
现浇梁施工必须保证保护层强度和布置密度，钢筋加工和安装要准确，顶面高程要严格控制。砼浇筑是要有低向高处进行，注意对称浇筑。在施工过程中应派专人负责支架和模板的变形及沉降观测，发现问题及时处理。现浇梁的浇筑最好安排在白天进行。现浇梁的养护设备和设施必须事先准备妥当，制定详细的养护方案，确保梁体的砼质量。其它要求和施工方法与预制箱梁相同。
4.3.4、模板拆除
当梁体混凝土强度达到设计强度的50%，混凝土芯部与表层、箱内与箱外、表层温度与环境温度之差均不大于15℃，且能保证构件棱角完整时方可拆除侧模和端模。气温急剧变化时不宜进行拆模作业。
拆除前先检查卷扬机等设备的性能，并清理好拟进入的作业面。
（1）内模拆除
（2） 侧模及端模拆除
侧模拆模时通过顶压机构使侧模脱离梁体，再通过卷扬机滑到相应的位置上。
拆模时，严禁重击或硬撬，避免造成模板局部变形或损坏混凝土棱角。
模板拆下后，要及时清除模板表面和接缝处的残余灰浆并均匀涂刷隔离剂，与此同时还要清点和维修、保养、保管好模板零部件，如有缺损及时补齐，以备下次使用。并根据消耗情况酌情配备足够的储存量。
4.3.5、预应力施工
预施应力按预张拉、初张拉、终张拉三个阶段进行。张拉前，应清除管道内杂物和积水。
（6）当混凝土强度应达到设计强度的50%，此时箱梁带模预张拉，但模板应松开，不应对梁体压缩造成障碍，张拉数量、张拉力、张拉顺序符合设计要求；当梁体混凝土强度达到设计值的80%，且侧模板拆除后，进行初张拉。张拉数量、张拉力、张拉顺序符合设计要求；梁体混凝土强度、弹模达到设计值、龄期不少于10d后进行终张拉。
（7）采用四台千斤顶左右对称、两端同步进行张拉，按设计张拉顺序施工。按均衡对称，交错张拉的原则进行。张拉时根据测试的管道摩阻及喇叭口摩阻试验数据，调整张拉力，实行张拉力和伸长值指标双控，张拉以张拉力控制为主，以钢束伸长值进行校核。
（8）张拉操作程序：0—0.2σK(测初始伸长值、测工具锚夹片外露)—σK（测伸长值、测工具锚夹片外露、持荷2min）—补油至σK—回油到0（测总回缩量、工作锚夹片外露量）。
（9）终张拉完成，24小时后检查确认无滑丝、断丝现象，即可切割锚外多余钢绞线，用角磨机切割。4.3.6、孔道压浆
3d内（1）、30～50s0MPaMPa4.3.7、支架及底模的拆除
在梁体张拉完成后，压浆强度达到设计强度，方可拆除支架和底模。梁底模及支架卸载顺序，严格按照从梁体挠度最大处支架节点开始，逐步向两端卸落相邻节点，当达到一定卸落量后，支架方可脱落梁体。
5、质量要求及验收标准
5.1支架
5.1.1、基础施工先清除表面松碎石块、淤泥、苔藓，表面平整干净；倾斜地段，将地表整平或挖成台阶。易风化的岩层基底，按基础尺寸凿除已风化的表面岩层。
5.1.2、基础地质情况和承载力应满足设计承载力要求。
5.1.3、支架搭设完后，节点连接牢固，整体稳定可靠。
5.1.4、支架预压后，达到消除支架整体的非弹性变形，准确测出支架的弹性变形。
5.2模板及钢筋
模板与钢筋的安装符合表1、表2的规定。
表1 模板尺寸允许偏差和检验方法
序号
项 目
允许偏差（mm）
检验方法
1
侧、底模板全长
±10
尺量检查各不少于3处
2
底模板宽
+5，0
尺量检查不少于5处
3
底模板中心线与设计位置偏差
2
拉线量测
4
桥面板中心线与设计位置偏差
5
5
腹板中心位置偏差
10
尺量检查
6
隔板中心位置偏差
5
７
模板垂直度
每米高度３
吊线尺量检查不少于５处
8
侧、底模板平整度
每米长度3
1m靠尺和塞尺检查各不少于5处
9
桥面板宽度
+10，0
尺量检查不少于5处
10
腹板厚度
+10，0
11
底板厚度
+10，0
12
顶板厚度
+10，0
13
隔板厚度
+10，0
14
模板预留预应力孔道偏离设计位置
3
尺量检查

表2 钢筋安装允许偏差和检验方法
序号
项 目
允许偏差（mm）
检验方法
1
桥面主筋间距及位置偏差（拼装后检查）
15
尺量检查不少于5处
2
底板钢筋间距及位置偏差
8
3
箍筋间距及位置偏差
15
4
腹板箍筋的不垂直度（偏离垂直位置）
15
5
混凝土保护层厚度与设计值偏差
+5，0
6
其他钢筋偏移量
20
5.3梁体混凝土
5.3.1、混凝土施工的检验符合铁道部现行《铁路混凝土工程施工质量验收补充标准》的相关规定。
5.3.2、梁体外形尺寸允许偏差和检验方法符合下表3。
表3 箱梁体梁体外形尺寸允许偏差和检验方法
序号
项 目
允许偏差（mm）
检验方法
1
△梁全长
±20
检查桥面及底板两侧，放张／终张拉30天后测量
2
△梁跨度
±20
检查支座中心至中心，放张／终张拉30天后测量
3
桥面及挡碴墙内侧宽度
±10
检查1/4跨、跨中、3/4跨和梁两端
4
腹板厚度
+10，－5
通风孔测量，跨中、1/4跨、3/4跨各2处
5
底板宽度
±5
专用测量工具测量，跨中、1/4跨、3/4跨和梁两端
6
桥面及挡碴墙内侧宽度
≤10
从支座螺栓中心放线，引向桥面
7
梁高
+10，－5
检查两端
8
梁上拱
L/3000
放张／终张拉30天时
9
顶板厚
+10，0
专用工具测量，1/4跨、跨中、3/4跨、梁两端各2处
10
底板厚
+10，0
11
挡碴墙厚度
±5
尺量检查不少于5处
12
表面垂直度
每米高度偏差3
侧量检查不少于5处
13
梁面平整度
每米长度偏差5
1m靠尺检查不少于15处
14
底板顶面平整度
每米长度偏差10
1m靠尺检查不少于15处
15
钢筋保护层
不小于设计值
专用仪器每10米检查顶板、两侧腹板和底板等部位不少于四处
16
上支座板
每块边缘高差
≤1
尺量
支座中心线偏离设计位置
≤3
螺栓孔
垂直梁底板
△螺栓孔中心偏差
≤2
尺量每块板上四个螺栓中心距
外露底面
平整无损、无飞边、防锈处理
观察
17
电缆槽竖墙、伸缩装置预留钢筋
齐全设置、位置正确
观察
接触网支架座钢筋
齐全设置、位置正确
泄水管、管盖

桥牌
标志正确，安装牢固
注：表中有“△”的3项为关键项点，其实测偏差不得超出允许偏差范围。
3、梁体及封端混凝土外观质量平整密实、整洁、不露筋、无空洞、无石子堆垒、桥面流水畅通。对空洞、蜂窝、漏浆、硬伤掉角等缺陷，需修整并养护到规定强度。蜂窝深度不大于5 mm，长度不大于10mm，不多于5个/ m2。
