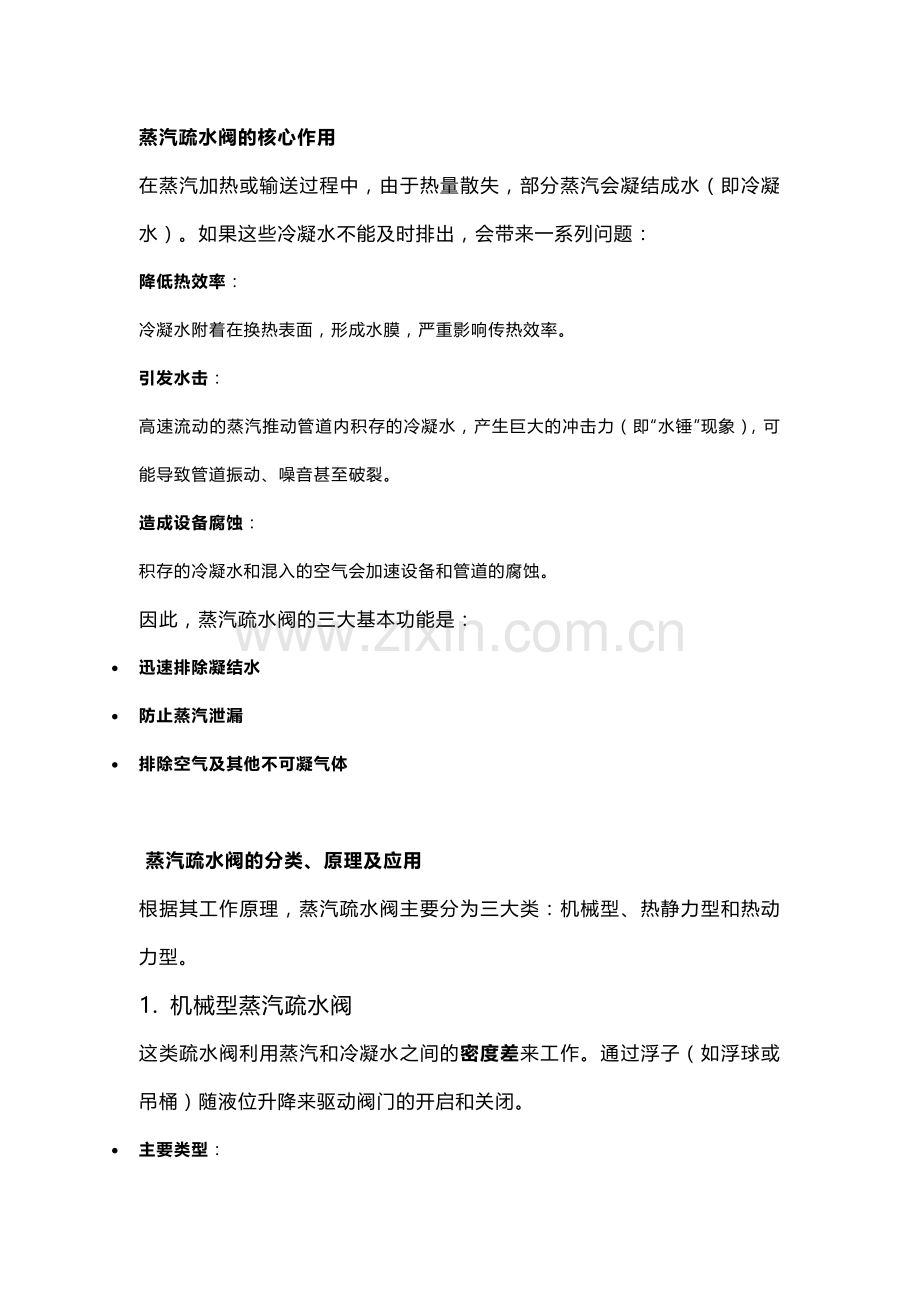

蒸汽疏水阀的核心作用
在蒸汽加热或输送过程中，由于热量散失，部分蒸汽会凝结成水（即冷凝水）。如果这些冷凝水不能及时排出，会带来一系列问题：
降低热效率：
冷凝水附着在换热表面，形成水膜，严重影响传热效率。
引发水击：
高速流动的蒸汽推动管道内积存的冷凝水，产生巨大的冲击力（即“水锤”现象），可能导致管道振动、噪音甚至破裂。
造成设备腐蚀：
积存的冷凝水和混入的空气会加速设备和管道的腐蚀。
因此，蒸汽疏水阀的三大基本功能是：
· 迅速排除凝结水
· 防止蒸汽泄漏
· 排除空气及其他不可凝气体

 蒸汽疏水阀的分类、原理及应用
根据其工作原理，蒸汽疏水阀主要分为三大类：机械型、热静力型和热动力型。
1. 机械型蒸汽疏水阀
这类疏水阀利用蒸汽和冷凝水之间的密度差来工作。通过浮子（如浮球或吊桶）随液位升降来驱动阀门的开启和关闭。
· 主要类型：
· 自由浮球式、杠杆浮球式、倒吊桶式。
· 工作原理：
· 以自由浮球式为例，当冷凝水进入阀体，液位上升，浮球随之浮起并打开阀门排水；当蒸汽到达时，液位下降，浮球下落关闭阀门。阀座始终位于液面以下，形成“水封”，有效防止蒸汽泄漏。
· 特点：
o 优点：
o 排水量大，过冷度小（接近0℃），能连续排水，节能效果好，抗污性能较好（尤其是倒吊桶式）。
o 缺点：
o 体积相对较大，在寒冷环境中需注意防冻。
· 典型应用：
· 适用于需要连续、大量排水的工艺加热设备，如大型热交换器、干燥机、反应釜等。
2. 热静力型蒸汽疏水阀
这类疏水阀利用蒸汽和冷凝水之间的温度差来工作。通过感温元件（如波纹管、双金属片）的变形来驱动阀门。
· 主要类型：
· 波纹管式、双金属片式、膜盒式。
· 工作原理：
· 以波纹管式为例，波纹管内充有易挥发的液体。当低温冷凝水流过时，波纹管收缩，阀门开启排水；当高温蒸汽或接近饱和温度的冷凝水到达时，管内液体蒸发膨胀，推动波纹管伸长，关闭阀门。
· 特点：
o 优点：
o 体积小，重量轻，不怕冻，抗水击，节能（能利用部分冷凝水的显热）。
o 缺点：
o 动作有滞后性，过冷度较大（通常低于饱和温度15℃-40℃），不适合对温度控制要求极高的场合。
· 典型应用：
· 常用于蒸汽伴热管线、小型加热设备、采暖系统、以及对排水连续性要求不高的场合。
3. 热动力型蒸汽疏水阀
这类疏水阀利用蒸汽和冷凝水通过阀孔时产生的流速和压力差（即热力学原理）来工作。
· 主要类型：
· 圆盘式（最常见）、脉冲式。
· 工作原理：
· 以圆盘式为例，其内部有一个活动的阀片。启动时，冷凝水压力顶开阀片排水。当高温冷凝水或蒸汽流过时，流速急剧增加，根据伯努利原理，阀片下方的压力降低，而阀片上方的压力使阀片迅速关闭。
· 特点：
o 优点：
o 结构简单，体积小，耐水击，工作压力范围广。
o 缺点：
o 工作时噪音较大，阀片动作频繁易磨损，存在一定的蒸汽泄漏（漏汽率约3%）。
· 典型应用：
· 广泛应用于蒸汽主管线、伴热管线以及一些对排水要求不苛刻的场合。
三种类型疏水阀对比

主要行业应用
蒸汽疏水阀广泛应用于各个工业领域，在节能减排方面发挥着重要作用：
· 石油化工：用于加热反应器、处理管线，保障工艺安全。
· 食品制药：在巴氏杀菌、消毒、干燥等过程中，确保卫生标准和精确的温度控制。
· 造纸行业：保持烘缸温度均匀，排除冷凝水以保证纸张质量。
· 电力行业：用于发电设备中的蒸汽系统，提高热效率。
啤酒酿造：在糖化、发酵等环节精确控温，保证产品质量。
