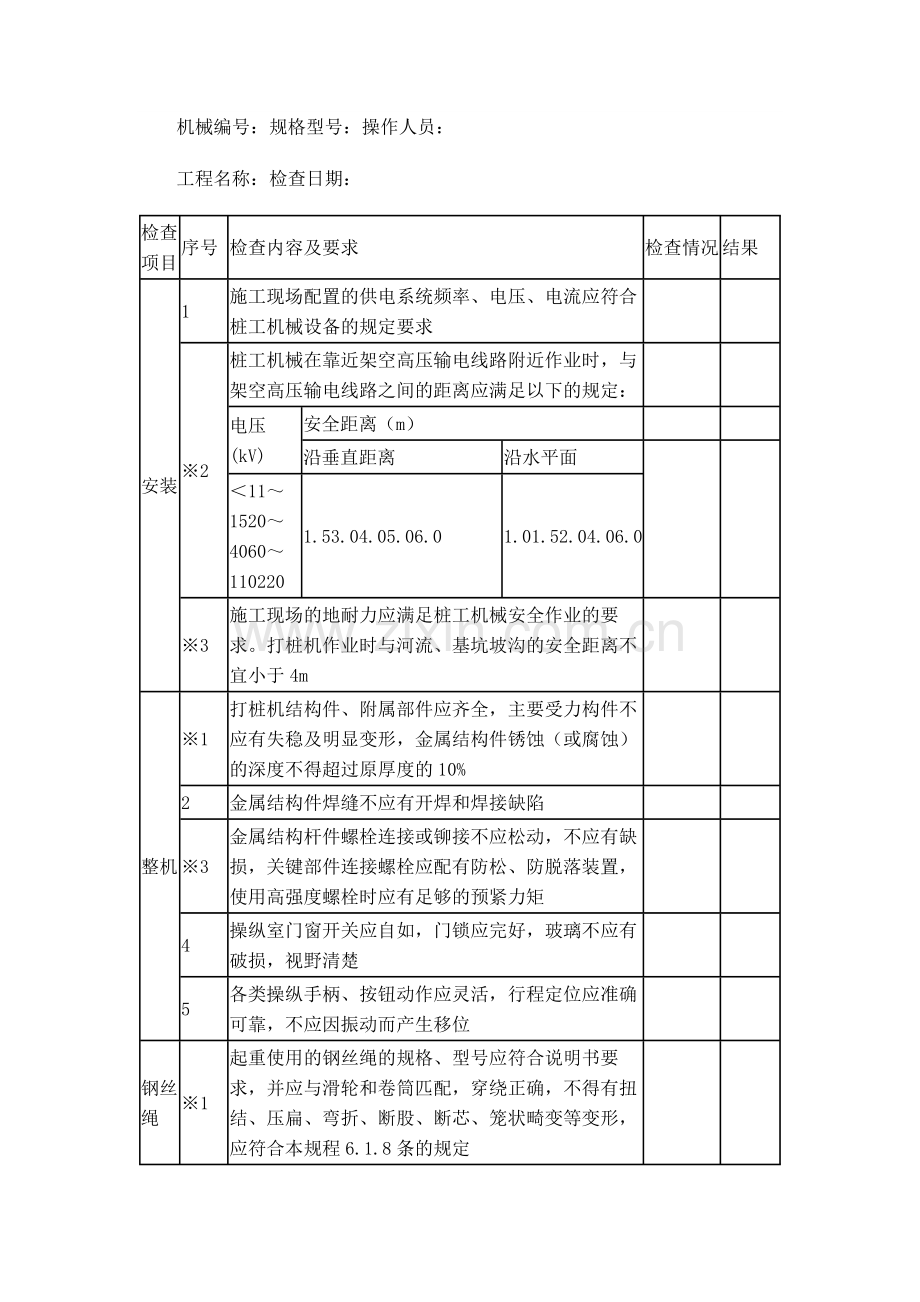

履带式打桩机（三支点式）技术检查表.docx

机械编号：规格型号：操作人员：
工程名称：检查日期：
检查项目
序号
检查内容及要求
检查情况
结果
安装
1
施工现场配置的供电系统频率、电压、电流应符合桩工机械设备的规定要求

※2
桩工机械在靠近架空高压输电线路附近作业时，与架空高压输电线路之间的距离应满足以下的规定：

电压(kV)
安全距离（m）

沿垂直距离
沿水平面

＜11～1520～4060～110220
1.53.04.05.06.0
1.01.52.04.06.0
※3
施工现场的地耐力应满足桩工机械安全作业的要求。打桩机作业时与河流、基坑坡沟的安全距离不宜小于4m

整机
※1
打桩机结构件、附属部件应齐全，主要受力构件不应有失稳及明显变形，金属结构件锈蚀（或腐蚀）的深度不得超过原厚度的10%

2
金属结构件焊缝不应有开焊和焊接缺陷

※3
金属结构杆件螺栓连接或铆接不应松动，不应有缺损，关键部件连接螺栓应配有防松、防脱落装置，使用高强度螺栓时应有足够的预紧力矩

4
操纵室门窗开关应自如，门锁应完好，玻璃不应有破损，视野清楚

5
各类操纵手柄、按钮动作应灵活，行程定位应准确可靠，不应因振动而产生移位

钢丝绳
※1
起重使用的钢丝绳的规格、型号应符合说明书要求，并应与滑轮和卷筒匹配，穿绕正确，不得有扭结、压扁、弯折、断股、断芯、笼状畸变等变形，应符合本规程6.1.8条的规定

2
钢丝绳润滑应良好，并保持清洁

※3
钢丝绳与卷筒连接应牢固，钢丝绳放出时，卷筒上应保留3圈以上

※4
钢丝绳端部固接应达到说明书规定的强度，并符合本规程6.1.8条的规定

传动系统
※1
离合器接合应平稳，传递和切断动力应有效，不应有异响及打滑

※2
传动机构的齿轮、链轮、链条等部件能有效传递动力、齿轮啮合应平稳，不应有异响、干磨、过热

※3
联轴器不应有缺损，连接应牢固，橡胶圈不应老化，运转时不应有剧烈撞击声

4
传动机构的防护罩、盖板、防护栏杆应齐全，不应有变形、破损

吊钩和吊环
※1
不得使用铸造的吊钩

※2
吊钩严禁补焊

※3
吊钩表面应光洁，不应有剥裂、锐角、毛刺、裂纹

※4
吊钩应设置有防脱装置，防脱棘爪在吊钩负载时不得张开，形态应与沟口端部相吻合。安装棘爪后沟口尺寸减少值不得超过沟口尺寸的10%

※5
吊钩开口度比原尺寸不得大于15%，开口扭转变形不得超过10°

卷筒和滑轮
1
卷筒两侧边缘的高度应超过最外层钢丝绳，其值不应小于钢丝绳直径的2倍

2
卷筒上钢丝绳尾端的固定装置，应有防松或自紧性能

3
滑轮槽应光洁平整，不应有损伤钢丝绳的缺陷

※4
滑轮应用防止钢丝绳跳出轮槽的装置

液压系统
※1
液压系统运转应平稳，系统内应设防止过载和冲击的安全装置，其调定压力应符合机械产品使用说明书的规定

※2
液压泵、液压马达工作时不应有异响，其他液压元器件应满足使用要求

※3
液压管路不得有泄露，管接头、各类控制阀锁等液压元件不应漏油，液压软管不应破损、老化，易受到损坏的外露软管应加防护套

4
使用的液压油应符合说明书要求，进口桩机选用国产液压油应选择技术参数相近的标号。工作时，液压油油温不应大于80℃，油量应符合规定要求

5
过滤装置应齐全，滤芯、滤网应保持清洁，不应有破损

6
蓄能器的工作压力应达到使用说明书规定

电气系统
1
电气管线排列应整齐，连接卡固应牢靠，电线电缆应按规定配置，绝缘性能良好，不应有损伤、老化、裸露

2
电气开关、按钮、接触器等电气元器件动作应灵敏，操作应可靠

※3
各类电气指示仪表不应有破损，性能应良好，指示数据应准确

4
电气箱安装应牢固，门锁完好，并有防雨防潮措施

5
配置的照明灯、喇叭应齐全，功能应有效

制动系统
※1
在额定载荷下，桩机设置的常闭式制动器应能有效地支持住额定载荷

※2
制动器的零部件不应有裂纹，过度磨损，塑性变形，开焊、缺件等缺陷

3
制动轮的制动摩擦片之间应接触均匀，不能有污垢，制动片磨损不应超过原厚度的50%且不得露出铆钉，制动轮的凹凸不平度不得大于1.5mm

※4
制动踏板行程调整应适宜，灵敏度高制动平稳可靠

※5
电磁阀制动开关应灵敏可靠，制动性能应良好

桩架
※1
桩架立柱的后支撑杆、中间节应具有互换性，立柱竖立时应保持垂直

※2
桩架立柱导向管磨损量不宜超过2mm，导向抱板与桩架立柱导向管的配合间隙应小于7mm

动力系统
1
柴油机启动、加速性能良好，怠速平稳

2
运转不应有异响，油压宜为0.15～0.30MPa，水温、仪表指示数据应准确，符合说明书规定

3
柴油机曲轴箱内机油量不应过低或过高，宜在机油尺上、下刻度中间稍上位置

4
空气、柴油、机油滤清器清洁，更换滤芯的时间应符合说明书规定

5
水箱内外清洁，并定期清洗

6
当水温超过规定值时，节温装置应能自动打开

7
风扇皮带松紧应适度

8
电气电路、油管管路排列整齐、卡固牢靠

9
柴油机负荷调节器（调速器）配备应合理

走行装置
※1
回转机构工作应平稳，转向时不应有明显晃动或抖动

2
履带板不应有缺损和严重磨损，行走链条与齿轮啮合位置应准确，不应有偏磨

※3
上部履带挠度应控制在40～60mm范围内，行走不应跑偏

※4
驱动轮、引导轮、链轮、支重轮、拖链轮、轴套的使用应符合说明书的规定

整机检查结论

责任人签字
检查方：年月日受检方：年月日
备注
