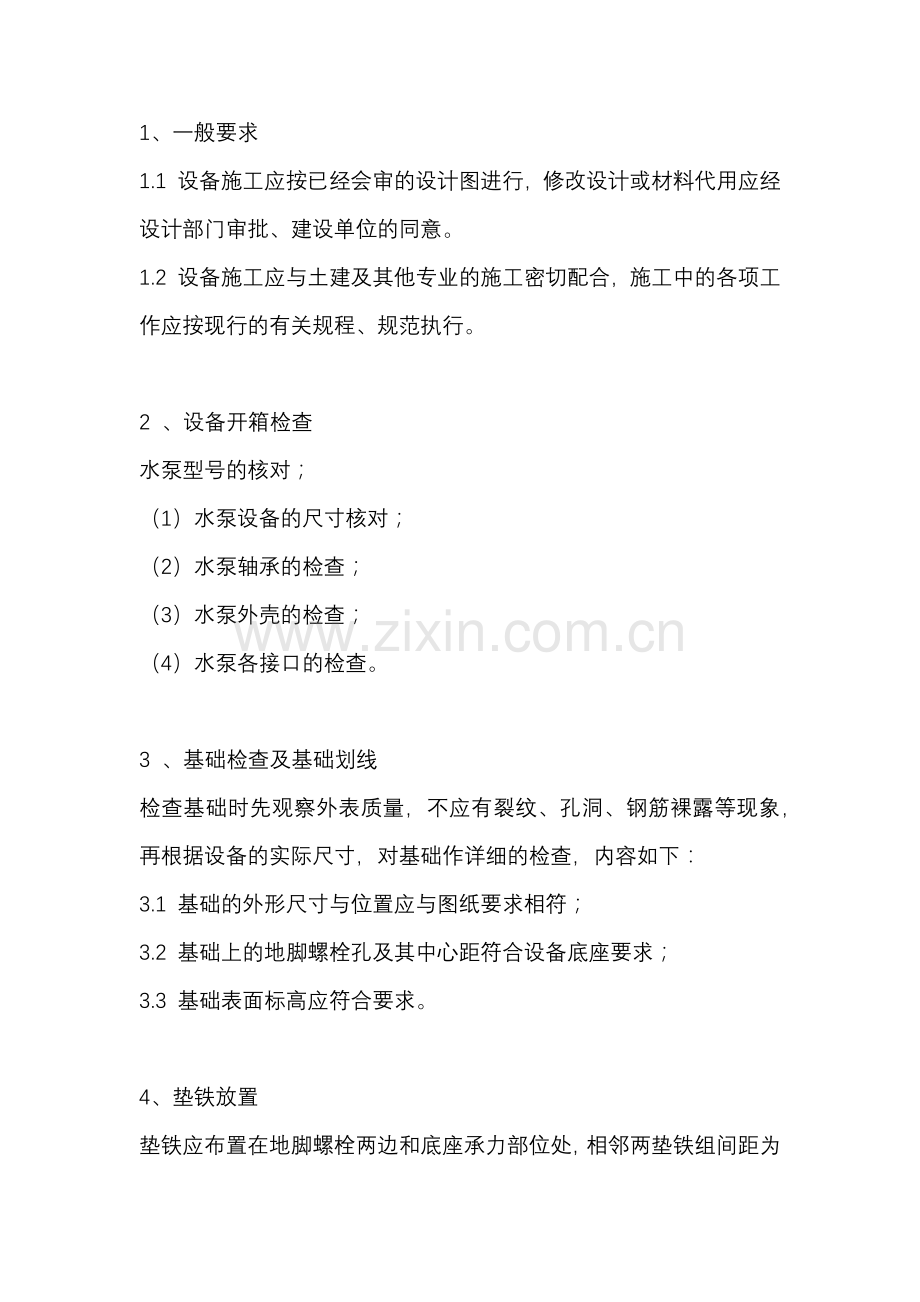

水泵安装技术交底.docx

1、一般要求
1.1 设备施工应按已经会审的设计图进行，修改设计或材料代用应经设计部门审批、建设单位的同意。
1.2 设备施工应与土建及其他专业的施工密切配合，施工中的各项工作应按现行的有关规程、规范执行。

2 、设备开箱检查
水泵型号的核对；
（1）水泵设备的尺寸核对；
（2）水泵轴承的检查；
（3）水泵外壳的检查；
（4）水泵各接口的检查。

3 、基础检查及基础划线
检查基础时先观察外表质量，不应有裂纹、孔洞、钢筋裸露等现象，再根据设备的实际尺寸，对基础作详细的检查，内容如下：
3.1 基础的外形尺寸与位置应与图纸要求相符；
3.2 基础上的地脚螺栓孔及其中心距符合设备底座要求；
3.3 基础表面标高应符合要求。

4、垫铁放置
垫铁应布置在地脚螺栓两边和底座承力部位处，相邻两垫铁组间距为
250~500mm为宜。每组垫铁不应超过3块，垫铁放置要求平整。

5、安装步骤
水泵起吊的方法根据水泵重量大小，可采用泵房内设置的永久起重设备(手动单梁起重机等)或临 时设置的起重设备(三角架葫芦等)；起吊水泵时，起吊钢丝绳应系在水泵的泵体上，不能系在轴承及轴承座上以免损坏水泵（设备吊装前须编制专项吊装方案）。水泵的找正包括水泵中心线找正、水平找正及标高找正。以便水泵与进水和出水管、水泵与原动机很好地联接。
中心线找正是校正水泵的纵中心线(水泵轴的中心线)和横中心线(出水管的中心线)，使水泵的中 心线位置符合设计要求，一般采用吊线法。水泵找正允许误差；纵向平行误差不大于0.5mm，交叉误差不大于0.1/1000。 水平找正是校正轴向水平和径向水平。可采用水平尺或专用水准仪进行施测。轴向水平是要求水泵两端的轴必须水平；径向水平是要求进、出口法兰必须垂直。允许误差不大于0.1/1000。
标高找正是校正水泵轴心线高程，
一般用水准仪测量。
水泵标高允许误差：
单机组不大于±lOmm， 多机组不大于±5mm。
在进行调整时可用垫铁(方法同底座安装)反复调整直至符合要求为止。最后拧紧水泵与底座(或 基础)的螺栓。然后再用水平尺检查水平是否有变动，如无变动便可进行电动机安装。

6、质量保证措施
（1）设备基础交接必须有工序交接单，并经双方技术、质检、班组验收并签字；
（2）开箱检验后有对整个检验结果的总结，文件必须经甲、乙双方检验人员会签；
（3）对设备备件和易丢件、暂不能安装的零件、设备专用工具进行妥善保管，做到无损伤、丢失
现象发生；
（4）设备安装、质检人员必须熟悉现场设备安装、拆检、装配的有关要求，安装人员拆检设备前
必须认真阅读生产厂家技术文件，严格按要求进行设备拆、装施工；
（5）施工用工具、量具、器具应有质量合格证和公司计量中心签发的校验证书；
（6）施工班组做好自检记录，设备拆检、找平、找正等工作及时做好各项记录，记录要求真实、
准确、及时．
（7）对需共检的项目（如设备垫铁隐蔽、设备封闭等）及时组织共检，共检后会签有关技术文件；

7、安全技术措施
（1）施工人员应牢固树立“安全第一”的思想，强化安全意识，创造良好的安全环境，严格执行
有关安全技术规定及施工操作规程，严禁违章作业。
（2）施工人员进入现场必须戴好安全帽。
（3）进入生产装置，禁带火种。
（4）生产期间应采取有效的隔离防火监测措施，严格执行“三不动火”规定。
（5）施工现场应配备消防器材。
（6）夜间施工应有充足的照明。
