九年级物理全册第二十章电与磁复习习题.pptx

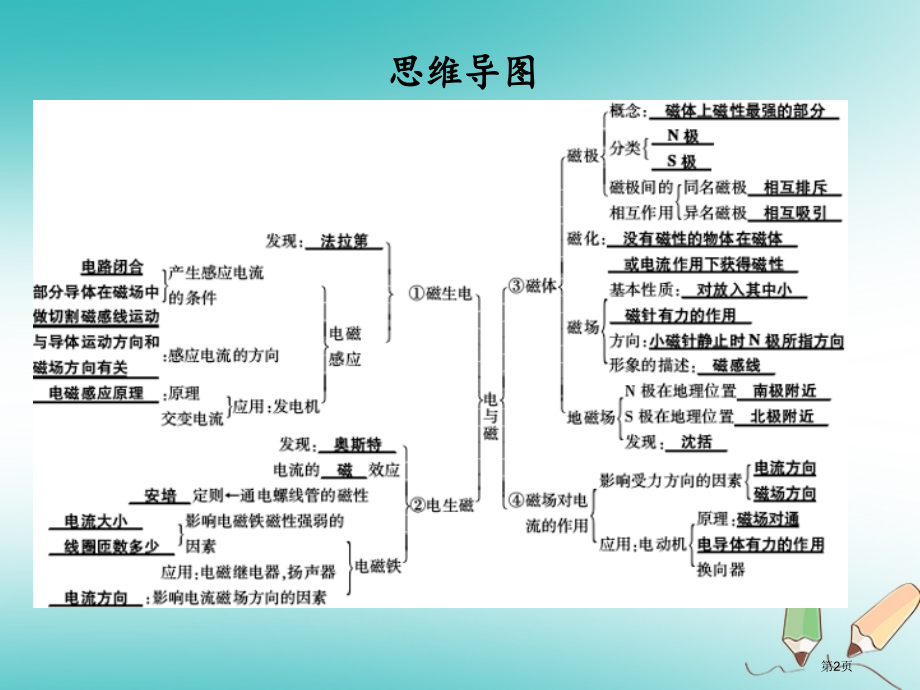

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,*,物理,第二十章 电与磁,复习,思维导图,易错题集,第1页,思维导图,第2页,易错题集,一、选择题,1（大庆）以下四种磁体中产生磁场，其磁场分布与其它三种磁体磁场分布不一样是（）,A条形磁铁B地磁场,C通电直导线D通电螺线管,C,第3页,易错题集,2关于磁场和磁感应线，以下说法正确是（）,磁场看不见摸不着，但能够借助小磁针感知它存在,磁感线是磁体周围空间实际存在曲线,磁场对放入其中磁体有力作用,地球周围存在磁场,AB,CD,C,第4页,易错题集,3（连云港）一通电螺线管中电流方向和其周围磁感线分布如图所表示，其中正确是（）,B,第5页,易错题集,4如图，以下关于,电磁现象表述不,正确是（）,A甲图闭合开关，线圈转动，说明磁场对电流有力作用,B乙图给导线通电，导线附近磁针发生偏转，说明电流周围存在磁场,C丙图闭合电路部分导体ab在磁场中上下运动，灵敏电流计指针一定会偏转,D丁图用橡胶棒接触验电器金属球，金属箔片张开，说明橡胶棒带电,C,第6页,易错题集,5（德州）如图为试验室惯用电流表内部结构图多匝金属线圈悬置在磁体两极间，线圈与一根指针相连当线圈中有电流经过时，它受力转动带动指针偏转，,便可显出电流大小图中,与这一过程工作原理相同,是（）,C,第7页,6.依据图示装置所探究原理，能够制成以下哪种仪器（）,A电磁铁 B手摇发电机,C电磁继电器 D电铃,易错题集,B,第8页,7.关于电动机和发电机说法正确是（）,A电动机是依据电磁感应现象制成，是将电能转化为机械能装置,B发电机是依据电流磁效应制成，是将机械能转化为电能装置,C电动机转动方向只与磁场方向相关，与其它原因无关,D发电机产生感应电流方向跟线圈转动方向相关，跟磁场方向也相关,易错题集,D,第9页,二、填空题,8、如图所表示是一个用开关来控制电磁铁南北极巧妙装置，装置旁边放有一小磁针，当开关S接,（填“a”或“b”）点时，电磁铁B端是S极，小磁针D端是,极,易错题集,a,N,第10页,9,电梯为居民上下楼带来很大便利，出于安全考虑，电梯设置了超载自动报警系统，其工作原理如图所表示，,易错题集,第11页,电梯厢底层装有压敏电阻R,1,，R,2,为保护电阻，K为动触点，A、B为静触点，当出现超载情况时，电铃将发出报警声，此时电梯,（能/不能）运行，电磁铁上端是,极，电梯超载时报警说明压敏电阻阻值随压力增大而,，假如用较小电阻替换R,2,电梯可乘人数将变,（多/少）,易错题集,不能,S,减小,少,第12页,易错题集,10,如图虚线框内装置叫,，其中R是热敏电阻，它阻值随温度升高而减小，R,0,是滑动变阻器,电磁继电器,第13页,易错题集,该装置工作原理是：随室内温度升高，热敏电阻阻值减小，控制电路中电流增大，当电流到达一定值时，衔铁被吸合，右侧空调电路接通，空调开始工作为了节能，现要将空调开启温度调高，能够适当将滑片P向,（左或右）移动，或者适当,（增大或减小）控制电路电源电压,右,减小,第14页,易错题集,11,依据磁极磁性最强判断：若有A、B两个外形完全相同钢棒如图，已知一个有磁性，另一个没有磁性，区分它们方法是：将A一端从B左端向右端滑动，若发觉吸引力由大变小再变大，则说明,有磁性；若在滑动过程中发觉吸引力大小不变，则说明,是有磁性,A,B,第15页,易错题集,三、作图题,12（阜新改编）（1）请依据图12-1中小磁针指向标出螺线管N、S极和电源“+”、“”极（2）画出图12-2通电螺线管上导线绕法。,第16页,易错题集,四、试验题,13（泰州）（1）如图甲是奥斯特试验装置，接通电路后，观察到小磁针偏转，此现象说明了,；断开开关，小磁针在,作用下又恢复到原来位置，改变直导线中电流方向，小磁针偏转方向发生了改变，说明了,通电导体周围存在磁场,地磁场,磁场方向与电流方向相关,第17页,易错题集,（2）探究通电螺线管外部磁场分布试验中，在嵌入螺线管玻璃板上均匀撒些细铁屑，通电后,（填写操作方法）玻璃板，细铁屑排列如图乙所表示，由此能够判断，通电螺线管外部磁场分布与,周围磁场分布是相同，将小磁针放在通电螺线管外部，小磁针静止时,（N/S）极指向就是该点处磁场方向,轻敲,条形磁铁,N,第18页,
