泵与风机PPT.ppt

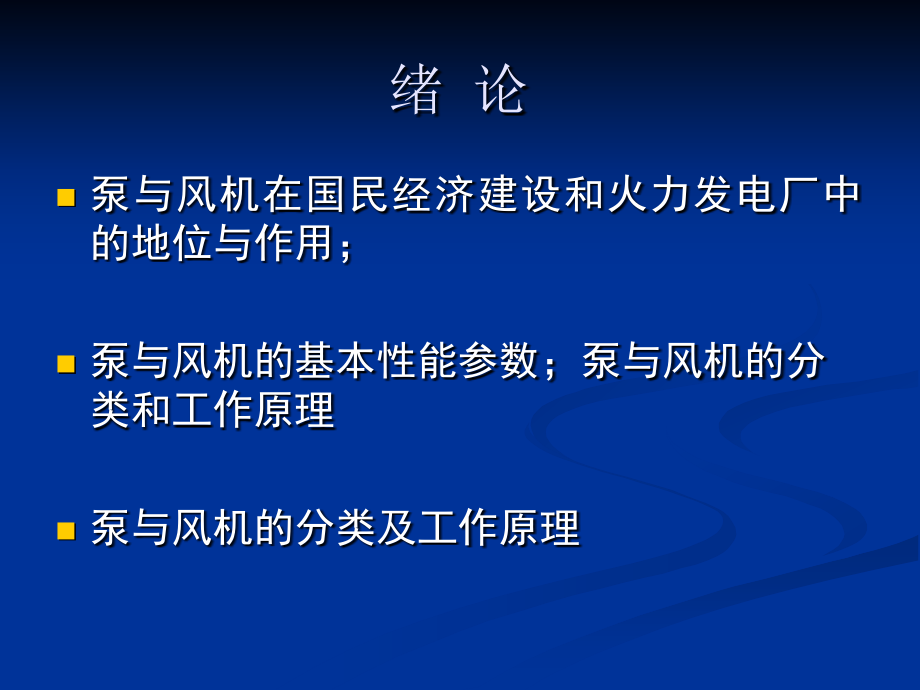

,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,泵与风机,张辉,工程热物理教研室,13691316832,zhang13691316832,绪 论,泵与风机在国民经济建设和火力发电厂中的地位与作用；,泵与风机的基本性能参数；泵与风机的分类和工作原理,泵与风机的分类及工作原理,.,泵与风机在国民经济及热力发电厂中的地位和作用,能量转换,:,汽轮机 水轮机,:,流体的热能、动能,机械功,泵与风机：,机械功,（流体）势能和动能,国民经济中应用：,各个部门，应用广泛,电厂中应用：参照系统简图说明,汽轮机系统,循环水泵,凝结水泵,疏水泵,补给水泵,锅炉给水泵,锅炉系统,送风机,一次风机,引风机,灰渣泵,冲灰水泵,泵与风机,在（,火,）电厂中的地位,液压泵,升压泵,生水泵,射水泵,工业水泵,循环水泵,凝结水泵,锅炉给水泵,冷却剂循环泵,泵与风机,在（,核,）电厂中的地位,蒸汽发生器,控制棒,燃料元件,反应堆,.,耗电数字：全国总耗电、厂用电,.,重要性：,（）给水泵心脏，引风机呼吸系统,（）两台循环水泵中一台事故，汽轮发电机出力降低，给水泵中断给水，锅炉汽包,“,干锅,”,（）电厂中主要调节对象,.2,泵与风机的主要性能参数,流量,能头,泵称为扬程,风机称为全压或风压,功率和效率,转速,泵与风机轴每分钟的转速，,r/min,流量,流量是指单位时间内所输送的流体数量。,它可以用体积流量,q,v,表示，也可以用质量流量,q,m,表示。体积流量的常用单位为,m,3,s,或,m,3,h,，质量流量的常用单位为,kg,s,或,t,h,。,质量流量与体积流量的关系为,q,m,=,q,v,能头,泵的能头称为扬程，系指单位重量液体通过泵后所获得的能量，即流体从泵进口断面,l,一,1,到泵出口断面,22,所获得的能量增加值，则水泵的扬程为,能头计算,当,1,、,2,为泵前后任意截面：,当,1,、,2,为泵前出口截面（当成泵的一部分），,H,s,=0,课堂练习：,9,页，习题,0-2,离心式风机的吸入风道及压出风道直径均为,500mm,，,送风量,q,V,=18500m,3,/h,。,试求风机产生的全压及风机入口、出口处的静压。设吸入风道的总阻力损失为,700Pa,，,压出风道的总阻力损失为,400Pa,，（,未计压出风道出口的阻力损失），空气的密度,=,1.2kg/m,3,。,0,0,1,1,2,2,3,3,p,w1,=700Pa,p,w2,=400Pa,提示：,功率和效率,原动机,传动装置,泵与风机,原动机配套功率,原动机功率,P,g,轴功率,P,g,tm,=,P,sh,有效功率,P,e,=,gq,v,H,/1000,=,p,q,v,/1000,传动效率,tm,泵与风机效率,=,P,e,/P,sh,1,、某台,IR125-100-315,型热水离心泵的流量为,240 m,/h,，扬程为,120m,，泵效率为,77,，热水温度为,80,，密度为,970kg/m,，试计算该泵有效功率和轴功率的大小。,解：（,m3/s,）,该泵有效功率为,：,kW,该泵轴功率为,：,kW,2,、,某锅炉给水泵进口压力表读数为,0.7MPa,，该压力表的安装高度为,1m,；出口压力表读数为,17.7MPa,，该压力表的安装高度为,9m,，给水的密度取,950kg/m,。试计算给水泵的扬程。,提示：本题可以忽略泵进、出口的高度差、给水密度差和速度差，但应考虑进出口压力表的表位差。,解：该给水泵的扬程为：,课堂练习：,9,页，习题,0-1,分析,9,页，习题,0-3,P1,，,15,度,P2,，,170,度,.3,泵与风机的分类及工作原理,分类,按压力,按工作原理,工作原理,离心式泵与风机,轴流式泵与风机,混流式泵与风机,往复式泵与风机,齿轮泵,螺杆泵,喷射泵,水环式真空泵,按压力分类,泵按产生的压力分为,：,低压泵：压力在,2MPa,以下；,中压泵：压力在,2,一,6MPa,；,高压泵：压力在,6MPa,以上。,风机按产生的风压分为,：,通风机：风压小于,15kPa;,鼓风机：风压在,15,一,340kPa,以内；,压气机：风压在,340kPa,以上。,按工作原理分类,风机,叶片式风机,容积式,风机,轴流,风机,离心风机,往复风机,回转风机,离心式泵与风机的工作原理,离心式泵与风机的工作原理：叶轮高速旋转时产生的离心力使流体获得能量，即流体通过叶轮后，压能和动能都得到提高，从而能够被输送到高处或远处。,轴流式泵与风机工作原理,轴流式泵与风机的工作原理是：旋转叶片的挤压推进力使流体获得能量，升高其压能和动能，。,叶轮机的主要形式,根据工质的流动形式，叶轮机分为轴流式、径流式和斜流式三种形式，,上述三种形式中的任意两种的组合则称为混合式叶轮机。,混流式泵与风机,流体是沿介于轴向与径向之间的圆锥面方向流出叶轮，部分利用叶型升力，部分利用离心力,流量较大、压头较高，是一种介于轴流式与离心式之间的叶片式泵与风机,小结,泵与风机的地位与作用；,泵与风机的基本性能参数；,泵与风机的分类及工作原理,叶轮机的广泛应用,风车、水车、电风扇、鼓风机、汽轮机、水轮机、水泵、螺旋桨（飞机、轮船）、航空发动机中的风扇、压气机、涡轮,各式各样的叶轮机存在一个共同的特点：叶片围绕旋转轴旋转，在叶片的旋转过程中完成了叶片机与工质（流体：气、液、二者混合物）之间的能量交换；,根据叶轮机与流体之间能量交换的方向，叶轮机分为两大类型。,一种类型叶轮机的作用是将流体的机械能和热能转换为对外界输出的机械功，这种叶轮机有：水轮机、汽轮机、涡轮等；,另一种类型叶轮机的作用是将外界输入的机械功转换为流体的机械能（动能和压力势能）和热能，这种叶轮机有：鼓风机、水泵、螺旋桨、风扇、压气机等。,GP7200 for the Airbus A380,T.O.Thrust 70,000 lb,Bypass ratio 8.7 to 1,Fan Diameter 116 in(295 cm),
