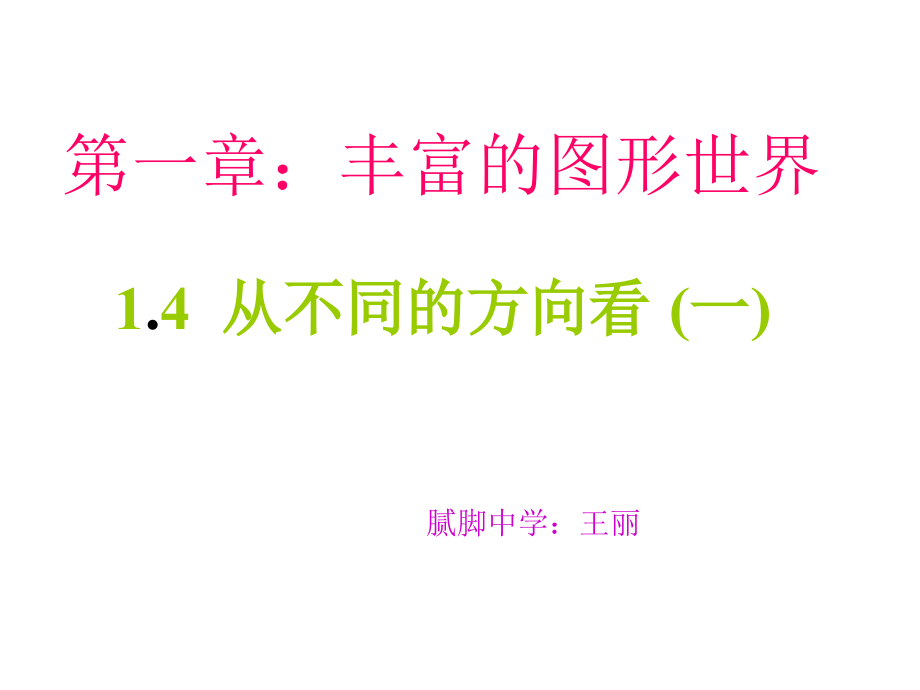

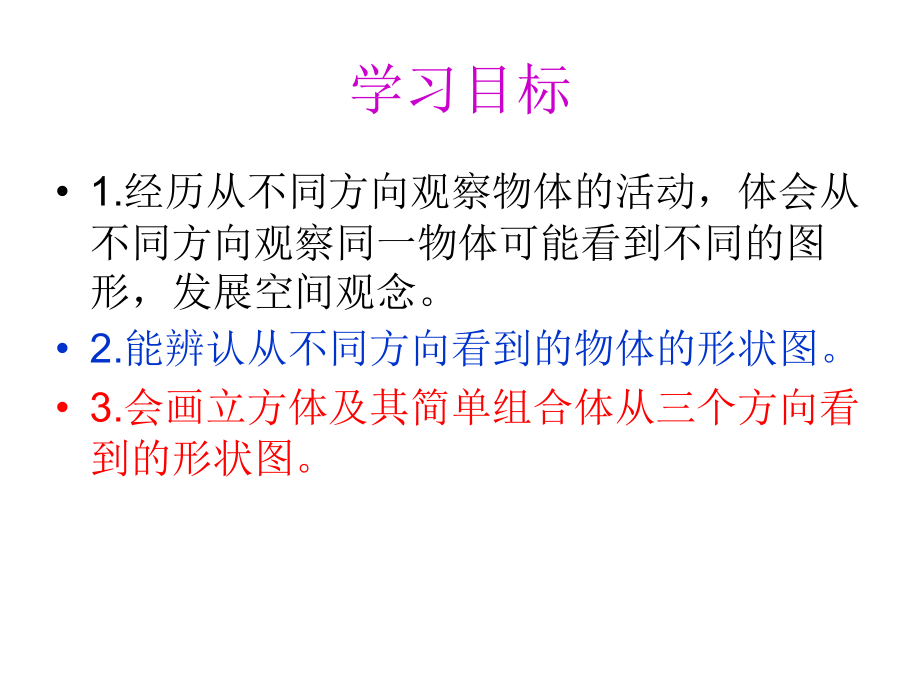

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,1,.,4,从不同的方向看,(,一,),第一章：丰富的图形世界,腻脚中学：王丽,学习目标,1.,经历从不同方向观察物体的活动，体会从不同方向观察同一物体可能看到不同的图形，发展空间观念。,2.,能辨认从不同方向看到的物体的形状图。,3.,会画立方体及其简单组合体从三个方向看到的形状图。,题 西 林 壁,-,苏轼,横看成岭侧成峰，,远近高低各不同,.,不识庐山真面目，只缘身在此山中,.,横看成岭侧成峰，,这句诗中蕴含了怎样的,数学之美,?,不同的角度看到物体的风景和形状也不一样。,不同的角度看到物体的风景和形状也不一样。,下面五幅图分别是从什么方向看到的？,背面,上面,左面,正面,右面,学习与思考,我们学习了从不同方向看同一物体。并得知 “从不同方向观察同一物体时，可能看到,”。,不同的图形,数学中我们只从三个不同方向看同一物体，所以，每一个物体都有三视图。,叫主视图，,叫左视图，,叫俯视图,。,从,正面看到的图形,从,左面看到的图形,从,上面往下看到的图形,思考,当知道某物体的几何体时，你能否画出该几何体的三视图？,长方体,从正面看,从左边看,从上面看,主视图,左视图,俯视图,主视图,左视图,俯视图,主视图,左视图,俯视图,请说出下面三幅图分别是从哪个方向看到的？,左视图,俯视图,主视图,从上面看,从左面看,从正面看,主视图,左视图,俯视图,画出右图几何体的主视图、左视图、俯视图。,主视图 左视图 俯视图,画出下图几何体的主视图、左视图、俯视图。,主视图 左视图 俯视图,下面是右图几何,体的主视图是（）,(A),(B),(,c,),(D),B,看 谁 找 得 快,如,左,图：左视图是（），,主视图是（），,俯视图是（）。,（A）,（B）,（C）,（D）,B,A,D,看 谁 找 得 快,下面是由7块小正方体木块堆成的物体,从三个方向看到的图形如下,请同学们说出哪一个是主视图?哪一个是左视图?哪一个是俯视图?,主视图,左视图,俯视图,看 谁 找 得 快,看 谁 画 得 好,画,出左图的,主视图、左视图、俯视图,主视图 左视图 俯视图,画出图中几何体的三视图,主视图,左视图,俯视图,看 谁 画 得 好,画出下面每种搭法的主视图、左视图与俯视图。,作业,
