GPS测量教学电子教案.ppt

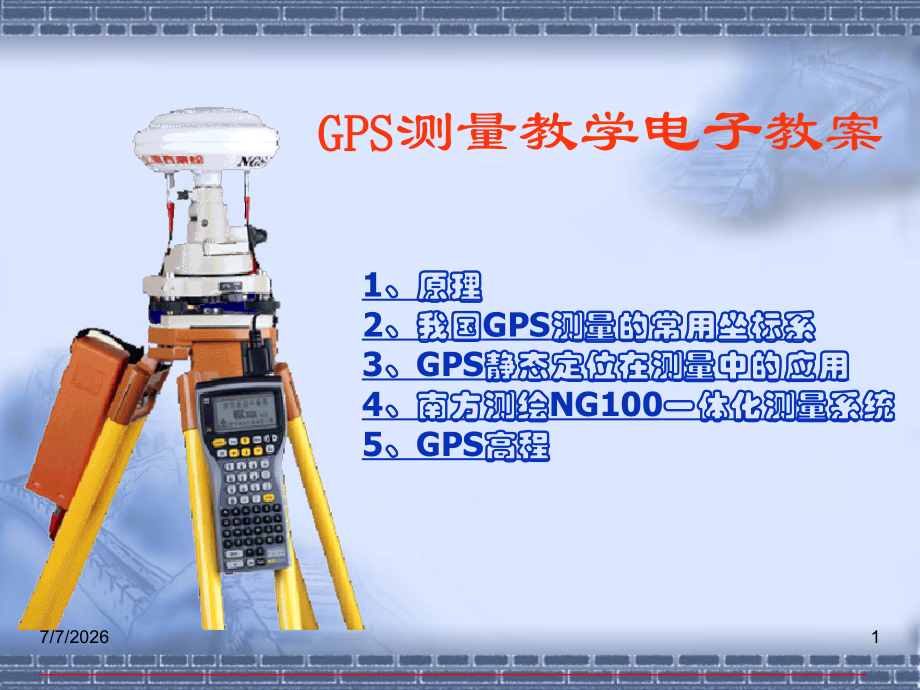

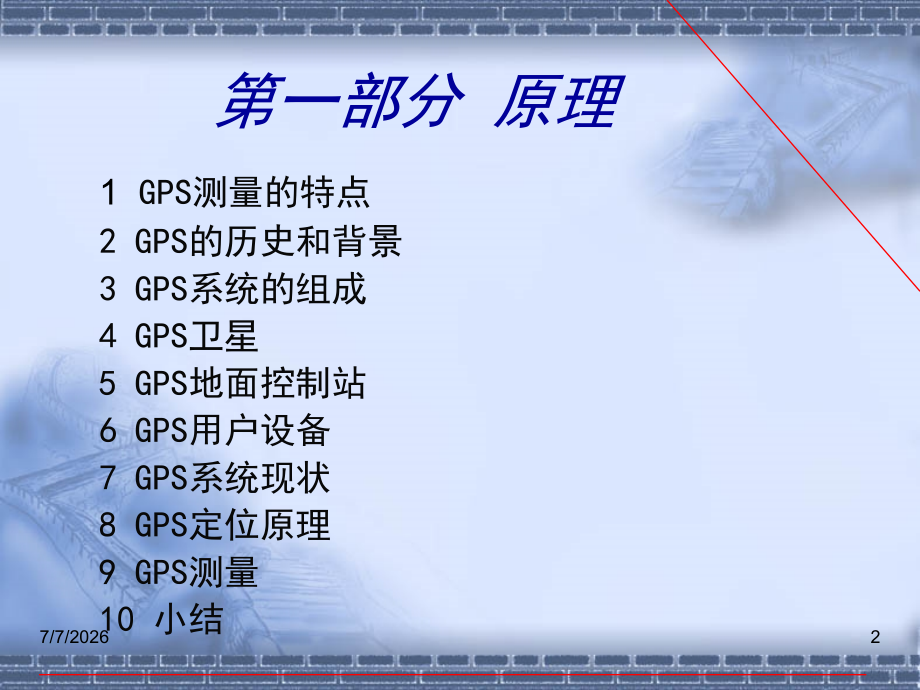

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,1,、原理,2,、我国,GPS,测量的常用坐标系,3,、,GPS,静态定位在测量中的应用,4,、南方测绘,NG100,一体化测量系统,5,、,GPS,高程,GPS,测量教学电子教案,7/7/2026,1,第一部分 原理,1,GPS,测量的特点,2 GPS,的,历史和背景,3 GPS,系统的组成,4 GPS,卫星,5 GPS,地面控制站,6 GPS,用户设备,7 GPS,系统现状,8 GPS,定位原理,9 GPS,测量,10,小结,7/7/2026,2,1,GPS,测量的特点,GPS测量与经典测量方法的对比1：,不需要相互通视,观测作业不受天气条件的影响,网的质量与点位的分布情况无关,能达到大地测量所需要的精度水平,白天和夜间均可作业,经济效益显著,7/7/2026,3,(1),GPS,测量效率比传统方法有极大的提高,(2),无论作大面积控制和局部测量都是理想的仪器,(3),价格上具有更强的市场竞争能力,(4),任何条件下都有充分把握提供足够的精度,GPS测量与经典测量方法的对比2：,7/7/2026,4,2,GPS,的历史和背景,GPS,是美国军方研制的第二代卫星导航系统,(1),全球通用,(2)24,小时可以定位，测速和授时,(3),用户设备成本低廉,(4),确保美国军事安全，服务于全球战略,(5),导航精度可达,1020m,(6),取代现存各种导航系统,这种设备可以用来武装战车,，舰船和飞机，提高其作战能力，并可广泛用于地面部队，其,作用已经在海湾战争中得到充分展示,。,7/7/2026,5,系统特征,NNSS,GPS,载波频率,GHz,0.15,0.40,1.23,1.58,卫星高度,km,1000,20200,卫星数,5-6,21+3,卫星周期,min,1:47,11:58,卫星钟稳定度,10,-11,10,-12,GPS,与,NNSS,的主要特征比较,7/7/2026,6,系统特征,GLONASS,GPS,载波频率,GHz,1.61,1.25,1.23,1.58,卫星高度,km,19100,20200,卫星数,21+3,21+3,卫星周期,h,11:15,11:58,卫星钟稳定度,10,-11,10,-13,GPS,与,GLONASSS,的主要特征比较,7/7/2026,7,技术背景(信号组成),：,C/A,码,L1,P码和Y码,L2,防电子欺骗技术(AS),选择性服务政策(SA),*,SA,技术已经于,2000,年,5,月取消,7/7/2026,8,3,GPS,系统的组成,全球定位系统,(GPS),由三个主要部分组成,空间部分：,提供星历和时间信息,发射伪距和载波信号,提供其它辅助信息,地面控制部分：,中心控制系统,实现时间同步,跟踪卫星进行定轨,用户部分,：,接收并测卫星信号,记录处理数据,提供导航定位信息,7/7/2026,9,24,颗卫星,(21+3),6,个轨道平面,55,轨道倾角,2,万,km,轨道高度,(,地面高度,),12,小时,(,恒星时,),轨道周期,5,个多小时出现在地平线以上,(,每颗星,),4 GPS,卫星,目前轨道上实际运行的卫星个数已经超过了,32,颗,7/7/2026,10,5,GSP,地面控制站,一个主控站,：,科罗拉多斯必灵司,三个注入站：,阿松森(A,scencion,),迭哥伽西亚(Diego Garcia),卡瓦加兰(kwajalein),五个监测站,=1个主控站+3个注入站+夏威夷(H,awaii,),55,H,awaii,A,scencion,Diego Garcia,kwajalein,Colorado springs,7/7/2026,11,6,GPS,用户设备,测地型,GPS,接收机,导航型,GSP,接收机一般情况下无数据输出的记录存储设备,(,手持机,),天线,前置放大器,电源部分,射电部分,微处理器,数据存器,显示控制器,供电,信号,信息,命令,数据,供电，控制,供电,数据,控制,7/7/2026,12,8,GPS,定位原理,卫星信号结构,基准频率,10.23MHZ,L1,1575.42MHZ,C/A,码,1,.023,MHZ,P,码,10,.,23MHZ,L2,1227.60MHZ,P,码,10.23MHZ,10,154,120,50,比特,/S,卫星信息电文,(D,码,),每颗卫星都发射一系列无线电信号,(,基准频率,),两种载波,(L1,和,L2),两种码信号,(C/A,码和,P,码,),一组导航电文,(,信息码，,D,码,),7/7/2026,13,L1,载波相位观测值,L2,载波相位观测值,调制在,L1,上的,C/A-code,伪距,调制在,L2,上的,P-code,伪距,Dopple,(,多普勒,),观测值,7/7/2026,14,对卫星进行测距,GPS,定位的各种常用观测量,接收机对跟踪的每一颗卫星进行测距,地心,S,i,P,i,j,P,j,r,i,R,j,R,j,=,r,i,+,P,i,j,有关各观测量及已知数据如下：,r,为已知的卫地矢量,P,为观测量,(,伪距,),R,为未知的测站点位矢量,7/7/2026,15,距离观测值的计算,接收机至卫星的距离借助于卫星发射的码信号量测并计算得到的,接收机本身按同一公式复制码信号,比较本机码信号及到达的码信号确定传播延迟时间,t,传播延迟时间乘以光速就得到距离观测值,=C,t,卫星钟调制的码信号,接收机时钟复制的码信号,t,t,7/7/2026,16,单点定位结果的获取,单点定位解可以理解为一个测边后方交会问题,卫星充当轨道上运动的控制点，观测值为测站至卫星的伪距,(,由时间延迟计算得到,),由于接收机时钟与卫星钟存在同步误差，所以要同步观测,4,颗卫星，解算四个未知参数：纬度,经度,大地高程,h,钟差,t,7/7/2026,17,GPS,定位的误差源,与,GPS,卫星有关的因素,SA,技术：人为的降低广播星历精度,(,技术，,2000,年,5,月取消,),卫星星历误差,卫星钟差,卫星信号发射天线相位中心偏差,与传播途径有关的因素,电离层延迟,对流层延迟,多路径效应,与接收机有关的因素,接收机钟差,接收机天线相位中心误差,接收机软件和硬件造成的误差,7/7/2026,18,距离观测值的计算,接收机至卫星的距离借助于卫星发射的码信号量测并计算得到的,接收机本身按同一公式复制码信号,比较本机码信号及到达的码信号确定传播延迟的时间,t,传播延迟时间乘以光速就是距离观测值,=C,t,卫星钟调制的码信号,接收机时钟复制的码信号,t,t,7/7/2026,19,9,GPS,测量,(1),采用载波相位观测值,卫星广播,的电磁波,信号：,信号量测精度优于波长的,1/100,载波波长,(,L1,=19cm,L2,=24cm),比C/A码波长 (,C/A,=293m),短得多,所以，,GPS,测量采用载波相位观测值可以获得比伪距,(C/A,码或,P,码,),定位高得多的测距精度,L1载波,L2,载波,C/A,码,P-,码,p,=29.3,m,L2,=24,cm,L1,=19c,m,C/A,=293,m,7/7/2026,20,可以消去卫星钟的系统偏差,可以消去接收机时钟的误差,P,i,k,P,l,j,P,i,j,P,j,P,l,k,P,k,S,l,S,i,可以消去轨道,(,星历,),误差的影响,可以削弱大气折射对观测值的影响,(2),组成星际站际两次差分观测值,7/7/2026,21,(3),设法解算出初始整周未知数,测站对某一卫星的载波相位观测值由三部分组成,(1),初始整周未知数,n,；,(2)t 0,至,t i,时刻的整周记数,Ci,；,(3),相位尾数,i,如果信号没有失锁，则每一个观测值包含同一个初始整周未知数,n,为了利用载波相位进行定位，必须设法先解算出初始整周未知数，取得总观测值,n+C,i,+,i,Time(0),Ambiguity,Time(i),Ambiguity,Counted Cycles,Phase Measurement,7/7/2026,22,(4),弄清楚初始整周未知数的确定与定位精度的关系,精度,m,1.00,0.10,0.01,整周未知数确定后,整周未知数确定前,经典静态定位,0,0,30,80,5,8,时间,(,分,),如果无法准确解出初始整周未知数，则定位精度难以优于,1,m,随着初始整周未知数解算精度的提高，定位精度也相应提高,一旦初始整周未知数精确获得，定位精度不再随时间延长而提高,经典静态定位需要,30-80,分钟观测才能求定初始整周未知数,快速静态定位将这个过程缩短到,5-8,分钟,(,双频接收机,),快速静态定位,7/7/2026,23,伪距差分,这是应用最广的一种差分。在基准站上，观测所有卫星，根据基准站已知坐标和各卫星的坐标，求出每颗卫星每一时刻到基准站的真实距离。再与测得的伪距比较，得出伪距改正数，将其传输至用户接收机，提高定位精度。,这种差分，能得到米级定位精度，如沿海广泛使用的“信标差分”,7/7/2026,24,载波相位差分,载波相位差分技术又称,RTK(Real Time,Kinematic,),技术，是实时处理两个测站载波相位观测量的差分方法。即是将基准站采集的载波相位发送给用户接收机，进行求差解算坐标。,载波相位差分可使定位精度达到厘米级，已经大量应用于需要点位高精度的动态测量领域。,7/7/2026,25,第二部分 我国,GPS,测量的常用坐标系,1.WGS-84,WGS-84,坐标是,GPS,所采用的坐标系统，,GPS,发布的,星历参数都是基于此坐标系的。,WGS-84,的椭球参数：,a=6378137m,1/f=298.257223563,2.1954,北京坐标系,1954,北京坐标系是目前我国使用比较广泛的大地测量坐标系，参考椭球是克拉索夫斯基椭球。其高程是以,1956,年黄海平均海水面为基准。,克拉索夫斯基椭球参数：,a=6378245m,1/f=298.3,7/7/2026,26,3.1980,西安坐标系,1980,西安坐标系是我国新建的大地测量坐标系，参考椭球是,IUGG1975,椭球，,其高程是以,1956,年黄海平均海水面为基准。,IUGG1975,椭球参数：,a=6378140m,1/f=298.257,7/7/2026,27,GPS,静态定位主要用于建立各级测量控制网，其优点为：,定位精度高，其基线的相对精度非常高,选点灵活、不需要造标、费用低,全天候作业,观测时间短,观测处理自动化,第三部分,GPS,静态定位在测量中的应用,1,、,GPS,静态定位的主要应用领域,7/7/2026,28,在,15,截止高度角以上不存在障碍物,周围没有反射面，不致引起多路径效应,安全避开过往行人和车辆，尽可能将接收机设置在毋须人员照看的地方,附近不应该有强辐射源,(,如无线电台、电视发射天线等,),可靠的电源供应,足够的内存容量,正确的配置参数,(,观测类型、记录速率,),检查天线高和偏差,仪器的正确检测,2,、,GPS,测量前注意事项,7/7/2026,29,3,、,GPS,布网方法,GPS,网的精度指标，通常以网中相邻点之间的距离,误差来表示的，其具体形式如下：,=,a,2,+(bd),2,距离中误差,(,mm,)a,固定误差,(mm),b,比例误差系数,(,ppm,),d,相邻点的距离,(,Km,),充分考虑建立,GPS,控制网的应用范围,采用分级布网的原则,GPS,测量的精度标准,7/7/2026,30,国家测绘局,1992,年制订的我国第一部,“,GPS,测量规范,”,将,GPS,的精度分为,AE,五级,(,见下表,),。其中,A,、,B,两级一般是国家,GPS,控制网。,C,、,D,、,E,三级是针对局部性,GPS,网规定的。,7/7/2026,31,坐标系统与起算数据,包括位置基准、方位基准和尺度基准。,GPS,点的高程,应使一定数量的,GPS,点与水准点重合或对部分,GPS,点联测水准。,选点原则与点位标志,7/7/2026,32,GPS,网设计的一般原则,应通过独立观测边构成闭合图形，以增加检核条件，提高网的可靠性。,应尽量与原有地面控制网相重合，重合点一般不少于,3,个，且分布均匀。,应考虑与水准点相重合，或在网中布设一定密度的水准联测点。,点应设在视野开阔和容易到达的地方，联测方向。,可在网点附近布设一通视良好的方位点，以建立联测方向。,根据,GPS,测量的不同用途，,GPS,网的独立观测边均应构成一定的几何图形，基本形式有：,三角形网,环形网,星形网,7/7/2026,33,(1),、三角形网,优点：,图形几何结构强，具有较多的检核条件，平差后网中相邻点间基线向量的精度比较均匀。,缺点：,观测工作量大。,一般只有在网的精度和可靠性要求比较高时，才单独采用这种图形。,7/7/2026,34,(2),、环形网,优点：,观测工作量较小，且具有较好的自检性和可靠性,。,缺点：,非直接观测基线边,(,或间接边,),精度较直接观测边低，相邻点间的基线精度分布不均匀。,是大地测量和精密工程测量中普遍采用的图形，通常采用上述两种图形的混合图形。,7/7/2026,35,(3),、星形网,优点：,观测中只需要两台,GPS,接收机，作业简单。,缺点：,几何图形简单，检验和发现粗差能力差。,广泛用于工程测量、边界测量、地籍测量和碎部测量等。,7/7/2026,36,特点：,单键操作，简单明了,质量可靠，基于国内首台静态,GPS,数据传输采用标准化,RS-232C,接口,野外性能极佳，防水耐低温,可与各种,GPS,进行联测解算,数据存储可靠，可长期断电保存数据,数据存储量大，可长期连续进行数据采集,第四部分,NGS100,一体化测量系统,7/7/2026,37,对工程进行仔细的全面规划设计,考虑作业过程中应设点的数量以及所需的精度,考虑联测已有的控制点,考虑将结果转换成地方坐标,考虑最佳的观测路线和计算路线,对于高精度的测量，应将路线布设得尽可能的短,使用临时参考站,考虑独立检核的需要,:,在不同的观测时段中在一个点上设站两次,闭合环,在点间观测独立基线,考虑使用两个参考站,在良好的观测窗口下观测,考虑可在夜间观测较长的路线,1,、全面规划设计,7/7/2026,38,2,、参考站,周围没有反射面，不致引起多路径效应,在,15,截止高度角以上不存在障碍物,安全避开过往行人和车辆，尽可能将接收机设置在毋须人员照看的地方,附近不应该有强辐射源,(,如无线电台、电视发射天线等,),可靠的电源供应,足够的内存容量,正确的配置参数,(,观测类型、记录速率,),检查天线高和偏差,7/7/2026,39,3,、流动站,在,15,截止高度角以上不存在障碍物,障碍物应不遮挡信号,周围没有反射面，不致引起多路径效应,附近不应该有强辐射源,可靠的电源供应,足够的内存容量,正确的配置参数,(,观测类型、记录速率,),检查天线高和偏差,在良好的窗口下观测,卫星几何强度因子,GDOP8,使用准动态指示器作为指南,填写外业手簿,7/7/2026,40,4,、经验提示,认真检查基座的整平和对中设施是否完好,正确地整平和对中,检查高度读数和天线偏差,高程出错将影响整个测量结果,!,用无线电通讯设备保持参考站和流动站之间的联系,为了取得最高的精度指标，应考虑传感器的定向,7/7/2026,41,5,、野外记录手簿内容,点标识,:,日期,:,传感器序列号,:,作业员：,控制器序列号,:,记忆卡编号,:,设站类型,:,天线高读数,:,天线高偏差,:,跟踪开始时间,:,跟踪结束时间,:,观测历元数,:,观测卫星数,:,GDOP:,导航定位解,:,经度,.,纬度,.,高程,7/7/2026,42,6,、解释和存储结果,对于不超过限值,(20Km),的基线,整周未知数应能成功解算出来,对于超过限值,(20Km),的基线,不解算整周未知数而采用,L3,解,对于不超过限值,(20Km),的基线,:,使用,FARA,整周未知数搜索技术,进行快速静态测量,已解算出整周未知数,(A=Y):,FARA,找到最或然解，结果一般应满足技术指标,未解算出整周未知数,(A=N):,提供浮点解,结果若超出技术指标,检查记录文件，考虑增加先验标准差并重新计算,7/7/2026,43,对于超过限值,(20Km),的基线,:,采用静态法而不用,FARA L3,解,不解算整周未知数，若采集足够的观测数据，结果一般应满足技术指标,长基线需要长时间观测,检查两次定位解,独立基线等,存储满足精度要求的结果,若有多组解时坐标取中数,7/7/2026,44,7,、临时参考站,从效率和精度出发，最好从几个临时参考站观测短基线而不要从一个中心点观测长基线。,例子,R.,临时参考站,举例:,用静态或或快速静态的方法建立,6,个临时参考站,采用两次定位或互相独立的基线检核临时参考站组成的网,从临时参考站出发用快速静态辐射状基线测定的新点,考虑关键点的检核,7/7/2026,45,8,、数据输入和计算,数据传输时检查和编辑修改,:,点标识,高度读数和天线偏差,起始点的,WGS 84,坐标,备份原始数据和项目,仔细考虑以下的因素,:,如何最佳计算网,至少需要一个点的,WGS 84,精度在,10,米左右,同现有的控制网的联接,转换地方坐标的需求,计算临时参考点构成的网,计算从临时参考站出发的新点,长基线,短基线,数据处理参数,7/7/2026,46,9,、选择良好的窗口,适合快速静态的窗口,4,颗以上的卫星，高度角大于,15,GDOP8,当可能时,:,5,颗以上的卫星,GDOP 4,高度角大于,20,避免峰值期间观测,用卫星的空间轨迹图检查障碍物，若某颗卫星被挡住重新计算,小心,4,颗或,5,颗卫星中高度角小于,20,的两颗卫星,7/7/2026,47,10,、时间和基线长度,观测时间取决于,:,基线长度,卫星数,卫星几何图形,(,GDOP),电离层,电离层扰动随时间、日夜、月、年、地点而变化，,静态或快速静态最短观测时间不要少于15分钟。,根据实践经验，基线观测时间应该是基线长度每公里5分钟加上最短15分钟。,若(快速)静态单频数据只有9分钟，SKI-P,ro,缺省情况下不解算整周未知数。,一旦正确解算出整周未知数，通常基线精度在5-10,mm+2ppm,左右。,7/7/2026,48,11,、,基线长与同步观测时间长短的关系,根据经验，不同基线长所需同步观测时间如下：,12,公里,4560,分钟,25,公里,6090,分钟,510,公里,90120,分钟,1020,公里,120,分钟以上,单频,GPS,一般只测,20,公里以内的基线,7/7/2026,49,采用相对定位方法,GPS,测量不要求各点之间相互通视,GPS,测量可以全天候进行,观测时间短,GPS,测量的数据是自动记录的,12,、采用相对定位方法,7/7/2026,50,在计算基线向量时，除根据一定的指标对计算结果进行检查外，一般还进 行以下几项检核：,1,.,同步多边形闭合差的检查,n,边形环闭合差应满足：,W,X,=,X,i,n,Wy,=,Y,i,n,Wz,=,Z,i,n,W=,W,X,2,+,Wy,2,+,Wz,2,为相应级别规定的观测精度,(,按平均边长算,),2.,重复观测边的检查,同一条边任意两个时段的结果互差应小于,GPS,接收机标称精度的,2,2,倍。,13,、同步多边形闭合差的检查,7/7/2026,51,3.,非同步观测多边形闭合差的检查,由若干条独立的,GPS,边构成的非同步观测,n,边形环闭合差的检查。,Wx,3 n,Wy,3 n,Wz,3 n,4.GPS,测量的外部检查,7/7/2026,52,基线解算时所设定的起点坐标不准确,起点坐标不准确，会导致基线出现尺度和方向上的偏差。,少数卫星的观测时间太短，导致这些卫星的整周未知数无法准确确定,当卫星的观测时间太短时，会导致与该颗卫星有关的整周未知数无法准确确定，而对与基线解算来讲，对于参与计算的卫星，如果与其相关的整周未知数没有准确确定的话，就将影响整个,在整个观测时段里，有个别时间段里周跳太多，致使周跳修复不完善,在观测时段内，多路径效应比较严重，观测值的改正数普遍较大,对流层或电离层折射影响过大,14,、影响基线解算结果的因素主要有以下几条：,7/7/2026,53,影响,GPS,基线解算结果的判别,概述,对于影响,GPS,基线解算结果因素，有些是较容易判别的，如卫星观测时间太短、周跳太多、多路径效应严重、对流层或电离层折射影响过大等；但对于另外一些因素却不好判断了，如起点坐标不准确。,基线起点坐标不准确的判别,对于由起点坐标不准确所对基线解算质量造成的影响，目前还没有较容易的方法来加以判别，因此，在实际工作中，只有尽量提高起点坐标的准确度，以避免这种情况的发生。,7/7/2026,54,卫星观测时间短的判别,关于卫星观测时间太短这类问题的判断比较简单，只要查看观测数据的记录文件中有关对与每个卫星的观测数据的数量就可以了。,周跳太多的判别,对于卫星观测值中周跳太多的情况，可以从基线解算后所获得的观测值残差上来分析。处理软件采用的是双差观测值，当在某测站对某颗卫星的观测值中含有未修复的周跳时，与此相关的所有双差观测值的残差都会出现显著的整数倍的增大。,7/7/2026,55,多路径效应严重、对流层或电离层折射影响过大的判别,对于多路径效应、对流层或电离层折射影响的判别，我们也是通过观测值残差来进行的。不过与整周跳变不同的是，当多路径效应严重、对流层或电离层折射影响过大时，观测值残差不是象周跳未修复那样出现整数倍的增大，而只是出现非整数倍的增大，一般不超过,1,周，但却又明显地大于正常观测值的残差。,7/7/2026,56,应对措施,基线起点坐标不准确的应对方法,要解决基线起点坐标不准确的问题，可以在进行基线解算时，使用坐标准确度较高的点作为基线解算的起点，较为准确的起点坐标可以通过进行较长时间的单点定位或通过与,WGS-84,坐标较准确的点联测得到；也可以采用在进行整网的基线解算时，所有基线起点的坐标均由一个点坐标衍生而来，使得基线结果均具有某一系统偏差，然后，再在,GPS,网平差处理时，引入系统参数的方法加以解决。,卫星观测时间短的应对方法,若某颗卫星的观测时间太短，则可以删除该卫星的观测数据，不让它们参加基线解算，这样可以保证基线解算结果的质量。,7/7/2026,57,周跳太多的的应对方法,若多颗卫星在相同的时间段内经常发生周跳时，则可采用删除周跳严重的时间段的方法，来尝试改善基线解算结果的质量；若只是个别卫星经常发生周跳，则可采用删除经常发生周跳的卫星的观测值的方法，来尝试改善基线解算结果的质量。,多路径效应严重,由于多路径效应往往造成观测值残差较大，因此，可以通过缩小编辑因子的方法来剔除残差较大的观测值；另外，也可以采用删除多路径效应严重的时间段或卫星的方法。,7/7/2026,58,对流层或电离层折射影响过大的应对方法,对于对流层或电离层折射影响过大的问题，可以采用下列方法：,提高截止高度角，剔除易受对流层或电离层影响的低高度角观测数据。但这种方法，具有一定的盲目性，因为，高度角低的信号，不一定受对流层或电离层的影响就大。,分别采用模型对对流层和电离层延迟进行改正。,如果观测值是双频观测值，则可以使用消除了电离层折射影响的观测值来进行基线解算。,7/7/2026,59,第四部分,GPS,高程,1,、测量中常用的高程系统有大地高系统、正高系统、正常高系统,大地高系统是以参考椭球面为基准面的高程系统。某点的大地高是该点到参考椭球面的垂直距离。大地高也称为椭球高。一般用,H,表示,正高系统是以大地水准面为基准面的高程系统。某点的正高是该点到大地水准面的垂直距离，一般用符号,H,g,表示。,正常高系统是以似大地水准面为基准面的高程系统。某点的正常高是该点到似大地水准面的垂直距离,7/7/2026,60,2,、高程系统间的转换,Ellipsoid,h,P,Topography,H,Geoid,N,似大地水准面到参考椭球面,的距离称为高程异常，似大地水准面不规则，造成了各地高程异常值的不确定性。,7/7/2026,61,3,、,GPS,高程的方法,在,国内一般适用高程拟合法求水准高。,已知点为一个,把,已知点上的高程异常改正到其它点上去,已知点为两个,定义了高程平差面，此平面沿着直线方向前进,已知点为三个,定义了高程平差面,多于三个,二次曲面拟合定义了曲面,7/7/2026,62,
