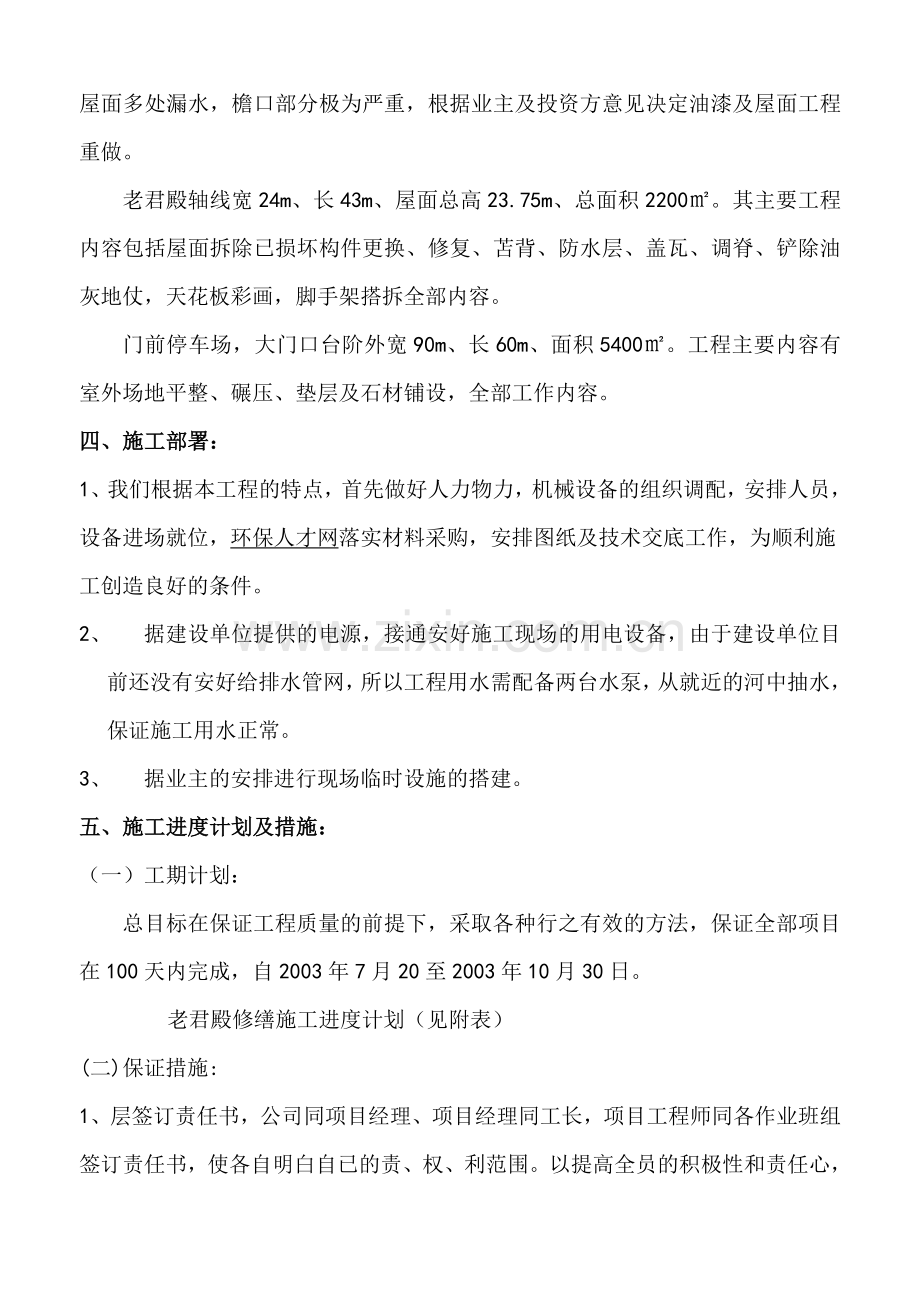

天静宫修缮工程组织设计一、编制依据：1. 天静宫老君殿施工图纸修缮方案，工程量清单及现场勘察。2. 古建筑工程质量检验评定标准，古建筑施工修缮、古建园林技术等参考资料。3. 涡阳地区的气象资料，天静宫周边环境概况，部分材料的市场调查及其它工程施工经验。二、项目经理部组成：序号职务姓名职称1项目经理霍积善工程师2技术总负责李金良工程师3技术负责魏兴波工程师4施工员何公公助理工程师5质检员霍知加助理工程师6安全员何峰辉技术员7材料员何飞雄助理工程师8油漆工班长王抗战技工9架子工班长王宏柱技工10资料员雷晓锋工程师11电工霍有创技工三、工程概况：安徽涡阳天静宫老君殿，由香港谭兆基金会捐资。一九九四年由山东曲阜园林古建公司承建，造价人才网由于多种原因现已油漆退色、起皮，屋面瓦件破损、屋面多处漏水，檐口部分极为严重，根据业主及投资方意见决定油漆及屋面工程重做。老君殿轴线宽24m、长43m、屋面总高23.75m、总面积2200。其主要工程内容包括屋面拆除已损坏构件更换、修复、苫背、防水层、盖瓦、调脊、铲除油灰地仗，天花板彩画，脚手架搭拆全部内容。门前停车场，大门口台阶外宽90m、长60m、面积5400。工程主要内容有室外场地平整、碾压、垫层及石材铺设，全部工作内容。四、施工部署：1、我们根据本工程的特点，首先做好人力物力，机械设备的组织调配，安排人员，设备进场就位，环保人才网落实材料采购，安排图纸及技术交底工作，为顺利施工创造良好的条件。2、 据建设单位提供的电源，接通安好施工现场的用电设备，由于建设单位目前还没有安好给排水管网，所以工程用水需配备两台水泵，从就近的河中抽水，保证施工用水正常。3、 据业主的安排进行现场临时设施的搭建。五、施工进度计划及措施：（一）工期计划：总目标在保证工程质量的前提下，采取各种行之有效的方法，保证全部项目在100天内完成，自2003年7月20至2003年10月30日。老君殿修缮施工进度计划（见附表）(二)保证措施:1、层签订责任书，公司同项目经理、项目经理同工长，项目工程师同各作业班组签订责任书，使各自明白自已的责、权、利范围。以提高全员的积极性和责任心，从管理上保证工期的完成。2、严格计划管理，项目经理根据总计划编制月、旬、日进度计划，并落实到各作业班组，坚持当日任务不过夜，并每日召开碰头会，解决影响进度的各种不利因素，监理工程师论坛从计划上保证进度和工期的完成。3、在保证工效的前提下，上足劳力，实行必要的两班工作制，特殊情况下组织连续作业，实行节假日不休息，利用有效的工作日，从劳力和时间上保证进度和工期的实现。4、每周召开一次或定期一次协调会,切实搞好业主、监理、各部门各工种的配合，分析影响进度的因素和原因，拿出解决的方案和措施，建立健全各项规章制度，对于违章作业和不服从管理的人员要追究责任或调离岗位，从组织和制度上保证进度和工期的完成。5、采用先进的施工机械和科学的施工方法，实行平行，流水和立体交叉作业，严把材料采购和入库关，从方法和材料上保证进度和工期的实现。6、 好业主、监理单位、各有关监督管理单位及协作单位的关系，并遵守地方政府部门的有关规定，从协作配合方面保证进度和工期的完成。六、施工方案：（一）老君殿修缮工程1、架子工程：根据该工程特点主要工程量为屋面翻修及油漆工程，所以拆除屋面前必须先搭设好齐檐双排脚手架，以备檐口挂瓦及油漆时用，天花彩画及大木油漆必须搭设好满堂脚手架，满堂架搭设同时应搭设好老君像的保护架，檐廊油漆脚手架。1） 双排脚手架：功能：此架用于拆卸各层檐的瓦顶、椽飞连檐、瓦口、望板等。构造与要求：为了不使脚手架有碍出入搬运构件，要在建筑物的主要出入口，采用偷两步顺杆，并且悬起一根立杆的方法，亮出进出的信道。另外为了下运瓦兽件、椽飞、连檐、瓦口、望板等构件，需要在建筑物一侧搭设探海平台架子。立杆封顶时大头向上，以求整齐美观。立杆要垂直、顺杆要水平、脚手板两端要绑牢、绳结要打紧，双排立杆之间的水平距离保持1.50米，每排立杆之间的水平距离亦为1.50米，顺杆每步垂直距离为1.20米，坡道（即马道、戗桥）的坡为1：4，在脚手架的外皮，每隔46棵立杆，绑扎一付十字杆，在各层檐头之上各绑扎两步护身栏杆，每步3540厘米，不准利用建筑物的柱子、斗拱等构件绑扎杉槁，在搭脚手架时应注意，不准碰伤建筑物和各种瓦兽件。2） 漆画活脚手架：构造与要求：这种脚手架主要是为满足油漆各道工序的需要，做到上下安全方便，操作便利即可，对荷载要求不高。外檐双排立杆的位置，里排立杆应离开柱顶石鼓镜5070厘米，外排立杆应离开飞椽头30厘米，两立杆之间的面宽为1.80米顺杆之间的垂直距离均为1.50米。铺设脚手板的位置，内檐及周围廊以距天花板1.50为宜，外檐以距瓦口1.50米为宜。翼角部分的脚手板位置，必须随着翼角翘起的高度进行调整，以适合工作人员在架子上站着操作。3） 拆除工程：在拆卸之前应先切断电源并做好内、外檐装修及神像的保护工作。为了安全起见，应在坡上纵向放置大板并钉好踏步条。操做时将大板随工作进程移动。拆卸瓦件时应先揭勾滴（或花边瓦），并送到指定地点妥为保存。然后拆揭瓦陇和垂脊、戗脊等，最后拆卸大脊。必要时要用吊车协助进行操做。在拆卸中要特别注意保护瓦件不受损失。要按脊瓦、盖瓦、底瓦和勾滴等分类存放。望板、连檐、瓦口也应由木工配合拿掉换新。然后检查檐椽、飞椽。都应充分利用这一段时间进行。4） 苫背及防水：该工程屋面做法应该在望板上做2厚麻刀护板灰，然后再做30厚细石钢筋砼，等水分蒸发后再用热贴法做3厚SBS防水层。5） 屋面挂瓦：1）冲陇、拴线铺灰，先将中间的三趟底瓦和两趟盖瓦挂好。2）挂檐头、拴线铺灰，将檐头滴子瓦和圆眼勾头瓦挂好。滴子瓦出檐最多不应超过本身长度的一半。在两端边陇滴子瓦下棱位置拴一横线，每陇滴子瓦出檐和高低都以此为准。圆眼勾头出檐为瓦头“烧饼盖”的厚度。就是说，圆眼勾头要紧靠着滴子。圆眼勾头的高低以檐线为准。3）滴子瓦蚰蜒当，圆眼勾头之下，应放一块遮心瓦。（可以用瓦条代替）遮心瓦的作用是以免仰视能看见勾头里的盖瓦灰。然后用钉子从圆眼勾头上的圆圆洞上钉入连檐，以防止瓦陇的下滑。钉子上扣钉帽，内用麻刀灰塞严。（在实际操做中，为防止钉帽损坏，往往最后扣安。）如果坡长，可以在中腰或上腰横向再加一趟圆眼筒瓦和钉帽。4）挂底瓦、先在齐头线，楞线和檐线上各拴一根短铅丝（叫做“吊鱼”），“吊鱼”的长度根据线到边陇底瓦翅的距离定。然后“开线”。按照排好的瓦当和脊上号好陇的标记把线的一端拴在一个插入脊上泥背中的铁钎上，另一端拴一块瓦，吊在房檐下。这条挂瓦用线叫做“瓦刀线”。瓦刀线的高低应以“吊鱼”的底棱为准。如瓦刀线囊与屋顶囊不一致，可在其上拴几个重物（如线坠之类）来进行调整。拴好瓦刀线后，铺白灰挂底瓦，底瓦灰的厚度不应超过灰背厚度。底瓦所用板瓦，事先须经挑选，以敲之声音清脆，为不破不裂。破裂之瓦绝对不能使用。底瓦应窄头朝下，从下往上依次挂。底瓦搭接密度按二块筒瓦长等于五块板瓦长来定，即“二筒五”。最密不能超过“一筒三”。瓦与瓦之间不铺灰。瓦要摆正。瓦与底瓦灰的接触面应达到100%。底瓦陇的高低和直顺程度都应以瓦刀线为准。每块底瓦瓦翅，宽头的上棱都要贴近瓦刀线。5）琉璃瓦不同于布瓦，底瓦相接处不用素灰勾抹（ 即“勾瓦脸”）。因为琉璃瓦表面有一层釉子，所以灰背里的水份只能通过底瓦相接处的空隙进行蒸发。如果这个地方用灰堵严，就会造成水份不能及时蒸发掉而使望板，连檐甚至椽子糟朽。挂好底瓦后要“扎缝”即用麻刀灰将蚰蜒当塞严。扎缝灰应盖住两边底瓦后瓦翅。扎缝灰可以增强灰背与瓦陇的整体性及瓦面的防水性能。6）挂盖瓦、按楞线到边陇盖瓦瓦翅的距离调好“吊鱼”的长短。然后以吊鱼为高低标准开线。瓦刀线两端以排好的盖瓦陇为准。盖瓦灰应比底瓦灰稍硬。盖瓦不要紧挨底瓦。它们之间的距离叫“睁眼”。睁眼的大小应为筒瓦高的三分之一左右。盖瓦要熊头朝上，从下往上依次安放。上面的筒瓦应压住下面筒瓦的熊头。熊头灰一定要挂素灰“熊头灰”（又叫“节子灰”0。熊头灰中应根据琉璃瓦的颜色掺色（黄色琉璃瓦掺红土粉，其它掺黑色）。熊头灰一定要抹足挤严。盖瓦陇的高低、直顺都要以瓦刀线为准，即每块盖瓦翅都应贴近瓦刀线。但如果瓦的规格不十分一致，应特别注意不必每块都“跟线”，否则会出现一侧齐，一侧不齐的情况。7）捉节夹陇、将瓦陇清扫干净后用小麻刀灰（掺颜色）在筒瓦相接的地方勾抹，这项工作叫“捉节”。然后用夹陇灰（掺色）将睁眼抹平，叫“夹陇”。夹陇应分糙细两次夹。上口与瓦翅外棱平，下脚应与上口垂直，并应处理干净。然后用瓦刀赶轧光实。最后将瓦面擦拭干净。在实际操做中，为了不使屋面变脏，捉节夹陇应安排在挑顶工程的最后。如果是尖山式悬山，可参见硬山作法。8）调脊、正脊悬山建筑一般都是圆山卷棚形式。琉璃瓦（包括布筒瓦）圆山卷棚式的正脊为过陇脊即元宝脊。过陇脊比较简单，前后坡只用35块折腰瓦和13块“罗锅瓦”相互连接。由于卷棚式屋顶一般都先调脊即采用“撞肩”作法，因此这里对“压肩”作法就不再介绍了。“撞肩”作法的详细过程请参见布瓦悬山屋顶作法。如系尖山悬山建筑，其正脊作法详见硬山作法。垂脊、垂脊俗称“排山脊”，连同排山勾滴俗称“玲珰排山”。圆山形式的垂脊俗称“箍头脊”9）挂排山勾滴在未调垂脊之前应先挂排山勾滴。先沿博缝赶排瓦口。排山滴子瓦要单数，并应注意圆山必须滴子坐中，即博缝木梳背或扇面上口正中为一块滴子瓦中。排山瓦口不退“雀台”。排好瓦口后将瓦口钉在木博缝板上。拴线铺灰挂排山滴子瓦，排山勾滴出檐头滴子出檐小，但应使勾头上的钉帽露在垂脊之处。滴子瓦后口再起压一块底瓦，这块瓦叫“耳子瓦”排山勾滴两端与前后坡相交处的滴子瓦应使用“割角滴子瓦”。在每两块滴子瓦之间砌放一块“遮心瓦”。然后拴线铺灰挂圆眼勾头瓦，并钉钉子和安放钉帽。排山勾滴应与前后坡瓦陇互相垂直。在前茅后坡边陇割角瓦和排山勾滴割角滴子瓦之间放一块遮心瓦。然后铺灰挂“螳螂勾头”。螳螂勾头与前后坡瓦陇在平面上的夹角应为45度。10）调垂脊大式建筑的垂脊分兽前和兽后两部分。兽前占坡长的三分之一，兽后占坡长的三分之二。戗兽放在兽前和兽后的分界处。在垂脊的排山勾滴一侧拴线，砌正当沟，叫做“捏当沟”。当沟两边和底棱都要抹麻刀灰，卡在两陇盖瓦之间和底瓦上。当沟外口不应超出通脊砖的外口。只有这样，才能起到承重作用。当沟应稍向外倾斜。垂直的里侧位置，在边陇盖瓦上拴线用素灰砌一层平口条。平口条应与当沟平。平口条和当沟之间用灰及碎砖填实抹平。在螳螂勾头之上用麻刀灰砌放“列角窜头应比平口条和当沟略高，比螳螂勾头退进少许。在平口条和当沟之上拴线用灰砌一层压当条。压当条应比平口条和当沟宽（压当条八字里口和当沟外口齐），并与列角倘头找平。压当条之间用灰砖填平。在列角倘头之上用灰烬砌放“列角撺头”。列角撺头出檐同螳螂勾头。列角撺、倘头与前后坡瓦陇的平面夹角也应是45度。兽前列角度撺头之后，压当条之上拴线用灰砌一层“三连砖”。列角撺头之上铺灰放方眼勾头。勾头上钉铁钎，安放仙人及仙人头。仙人之后铺灰安放小兽。小兽的先后位置顺序是；龙、，凤、狮子、天马、海马、狻猊、押鱼（鱼）、獬豸、斗牛（吼）、行什（猴）。其中天马与海马，狻猊与押鱼的位置可以互换。小兽的数目是这样决定的；每柱高二尺放一个（如有斗拱，柱高按至耍头下皮算）。得数须为单数。或在兽前总长减去一块筒瓦范围内计算，得数也要单数。门楼、影壁、墙帽等应酌减，除北京皇宫中太和殿可以用满10个小兽外，其它建筑最多只能用9个。如果数目达不到9个时，按先后顺序用在前者。在小兽之后安放一块筒瓦（即“兽后筒瓦”）。在兽后筒瓦之后，压当条之上安放兽座。在兽座之上安放垂兽并安好兽角。兽后在垂兽之后，压当条之上拴线用灰砌“垂通脊”（俗称“垂脊筒子”）。兽座如不是“联办兽座”，其后面的脊筒子应使用“搭头通脊”为防止垂脊下滑和断裂，每块脊筒子都要用铅丝拴在一起。在通脊砖上拴线铺灰安放“盖脊筒瓦”。7、 油漆工程 A、材料配制：1）、生油（灰油）熬炼：首先将土籽面与樟丹混合在一起用大铁锅炒之，时间要长点，炒至潮气完全消失后再加入生油混合，加火陆续熬之。熬时用铁勺随时搅，使樟丹土粉面与生油混合在一起，待生油开锅后（最高温度不得超过180C）用油勺随时轻扬放烟、散热，以免温度过高起火，将油表面熬成黑褐色时（开始由白变黄），这时可试看油的火候，取出锅内少量油滴入水碗内，如油珠不散时沈于水底，再浮上来，保持原状即算成功，出锅凉后，方可使用。配方如下表：季节生桐油樟丹土籽面春季10047夏季10056冬季100382）、油满调配：将白面粉陆续加入石灰水，用木棒用力搅成糊状，然后加入熬好的灰油调匀。油满的材料比例有二斤油、一斤水，称为二油一水；一斤油一斤水称为一油一水。3）、血料腻子调配：血料掺入土粉子或大白面，软硬程度用加水量调整，混在一起搅均匀。4）、熬光油：用二成苏子油，八成生桐油倒入大锅中混合炼，熬到八成开时，将干透土籽（100斤油加五斤土籽）放在大锅内，浸入油中随时颠翻土籽浸炸，炸透后再陆续投入锅内，待开锅后（最高不得超过180C）陆续撤火，再以微火熬之，同时用油勺轻扬放烟，成熟后出锅仍继续扬油放烟散热，待其油稍有温度时加入陀僧即面。B、基层清理1）、斩砍见木：用小斧子顺木纹砍斩，不得斜砍，以免损伤木骨，然后用挠子挠净，称砍净挠白，发现翘岔处应钉牢或去掉，使油灰能于木材表面衔按牢固。2）、撕缝：用铲刀将木缝撕成V字形，并将树脂、灰尘清理干净，遇有腐蚀变质处也应剔除，有树脂渗出时，要清除干净。3）、下竹钉：大于5毫米的缝根据缝的宽窄，用竹子削成宝剑头形状，由缝的两端向中一起下击，钉距今15厘米左右，两钉之间用横木条镶嵌密实。木条要蘸乳胶，以便与木构件粘结牢固。4）、刷汁浆一道：以1：1：20的油满、血料、水调成均匀油浆，不宜过稠，用糊刷将木构件全部刷到（缝内也要刷到）C、一布三灰、三布鞋四灰、一布五灰、三道灰地仗操作工艺：1）、捉缝：油浆干后，用笤帚将表面打干净，用铁板将捉缝灰向缝内填塞，要横掖竖刮，使缝内油灰饱满，切忌蒙头灰（缝内无灰，缝外有灰），如遇铁箍，要紧固，并将铁锈除净，再分层填灰，不可一次填平，木件有缺陷者，再以铁板衬平借圆,满刮靠骨灰一道。如有缺楞少角者，应照原样补齐。线口鞅角处须切齐。干后用金刚石或瓦片磨之，并以铲刀修理整齐，以笤帚扫净，水布掸之，去其浮灰。捉缝灰调配；用1:1:1.5的油满、血料、大粒子砖灰，搅拌在一起，调匀后即可使用。2）、扫荡灰（粗灰）在捉缝灰上面，一人用皮子在前抹灰，一人以板子刮平直圆，另一人以铁板打找检灰，干后用金刚石或瓦片磨去飞翅及浮籽，再以笤帚净，用水布掸净配方同捉缝灰。3）、使布：、开头浆；用糊刷蘸1：2的油满血料于扫荡灰上，其厚以浸透布为度，不宜过厚。、粘布：将布粘于油满血料之上，要横着木纹粘，如遇木构件交叉或阴阳处，也要横着木纹粘，要粘平整。、压布：布粘上后，用压子将压实，使油浆浸透布面。、磨布：待布彻底风干后，用金刚石或瓦片轻轻地满磨一遍，使布起茸，打扫后用水布掸净。4）、压布灰，用皮子将灰流涂于布上，要来回轧实与布结合，再度复灰，以板了顺木件横刮裹衬，要做到平、直、圆，遇装修边框有线角者，用竹板或铁皮制成扎子，在灰上扎出线角，粗细要匀、直、平。5）、中灰；压布灰干后，用金刚石或瓦片精心细磨、打扫后用水布掸净，用铁板满刮中灰一道，不宜过厚，与线脚处理同压布灰。6）、细灰、中灰后用金刚石或瓦片将板接头磨平，打扫后用水布掸净，再汁小浆一道（净水），用铁板将边角、框线、坡楞等处以细灰找齐。干后再满通细灰一遍，厚度不得超过2毫米，接头要平整，薄厚要均匀，有线角者再以细灰扎之。7）、 磨细钻生：细灰干后，用金刚石或细砖精心细磨至断斑，要磨成平整、顺直、圆滑，打扫干净后，用刷子或丝头蘸生桐油涂于灰上为钻生，要随磨随涂，同时修理线脚找补生油，油必须钻透，干后呈黑色。柱子、梁枋最好一次磨完钻完，浮油用麻头擦净，以防挂甲，待全部干透后，用盆片或砂纸精心细磨，打扫干净，至此，一布五灰全部完成。压布灰调配：以1：1.5：2.3的油满、血料、中粒灰搅拌均匀。中灰调配；以1：1.8：3.2的油满、血料、中粒灰搅拌均匀。细灰调配：以1：10：4：6的油满、血料、细砖灰、光油、水混合搅拌均匀。6、地面工程对原青石地面先清理，勾缝，再用金刚石进行打磨，并用草酸洗净后打腊（二）、室外停车场室外停车场先用推土机进行整平，施工中随时测量，确保平整度达到规范要求。待平整度达到要求时用812T压路机碾压三遍待做垫层。垫层采用1；6水泥炉渣震捣密实，厚度200、C30混凝土200、再用1:2.5水泥砂浆铺400X1000X50剁斧面青石板。板面平整度应符合要求 七、质量及安全保证措施（一）质量保证措施：1、实行全面质量管理，建立健全质量保证体系，贯彻执行GB/T19000和ISO9000系列国家标准和国际标准，严密组织，科学地管理施工程序。按仿古建筑工程的有关施工规范，验评标准验评工程质量。本工程设技术总负责人，并设各工种技术管理人员、专职质量员。开展职工技术竞赛、组织职工技术培训。坚持谁施工谁负责的制度，为创优质工程奠定基础。2、 格把好材料的采购、入库关。所有原材料必须有出厂合格证明和试验报告，必要时进行复检，特别是琉璃瓦及石材，应严格控制质量。凡不合格的材料不准采购，不准进场，更不得用于本工程。3、严格的质量检查制度，作业班组质量检验工和质量员一起严格按工序分层次进行验收，避免上道工序存在的质量问题被下道工序掩盖，坚持上道工序不合格决不准进入下道工序的原则。4、认真做好隐蔽工程验收，凡隐蔽的工程必须在隐蔽前24小时通知建设或监理单位的现场代表验收，当场办理签证手续。由专人负责技术资料的收集、整理归档。5、做好施工前的技术交底工作，使操作人员明白施工中应注重的工序、工艺要求、严格按照现行规范、操作规程及设计图纸施工，如有设计变更、材料代用或施工原因提出变更时由专人负责办理。6、推行新工艺、新技术，使用新材料，即要保证仿古建筑的风貌又要保证质量，可先试验认为无误后再大面积使用。7、加强成品保护，对已完项目派专人保护，防止污染和损坏。8、油漆前要对地面、柱础神像等进行保护覆盖，防止油漆等造成污染或损坏。9、竣工验收前，先由公司组织验收，认为无误后，再向建设单位申请邀请有关单位验收，绝不把不合格的项目交给社会，保证一次验收合格。10、 修期间和保修期满后做好质量回访。（二）安全保证措施1、坚决贯彻“安全生产、预防第一”的方针，工地不仅要有安全制度，而且要建立安全档案，对参与本工程的全体人员进行专业培训，施工前还要专门进行安全操作规范规程的交底工作。由项目经理负责。2、由于本工程为宗教活动场所，架子四周应使用安全网围护，并在出入口搭设安全棚，在危险地方设明显醒目标志。工人进工地戴安全帽，上架不穿塑料底鞋，高空作业要系安全带。3、电线电缆按规定架设，严禁乱拉乱缠，开关实行一闸、一箱、一锁制度，机械设备要有零保安防护装置。上下班交接手续，电工要穿绝缘鞋。4、对易燃易爆材料严格管理，严禁在现场生火和用电炉，加工材料需生火时要有围护。5、工地设专职安全员、定期检查安全制度的落实情况和安全生产的执行情况，对不安全的因素及时纠正和排除，对于发生的不安全事故一追到底，坚持“三不放过”的原则。6、遵守建设单位的规章制度，要爱护庙内的一草一木。8、 些矿工、物颜料有毒，油漆有毒，使用期、时要采取安全防护措施。八、主要材料计划（见附表）九、劳动力安排计划用工：12300工 日油漆工20人、瓦工30人、石工15人、架子工8人、电工1人、普工30人、后勤5人十、文明施工措施1、建立现场文明施工场容管理机构，明确分工，责任到人，由项目经理总管。2、自觉按照有关文件的规定，接受有关部门的管理检查，遵守建设单位文明要求，保证旅游环境良好。争当文明工地。3、 场做到工完场清，各种材料堆放整齐，场内外道路打扫干净。4、 部定期组织管理人员检查场容及文明施工情况，严格执行文明施工及场容管理的规定。5、工地要设有安全生产、文明施工、精心施工，为美化旅游环境做贡献等大型醒目标语。
