电动机制动控制电路.ppt

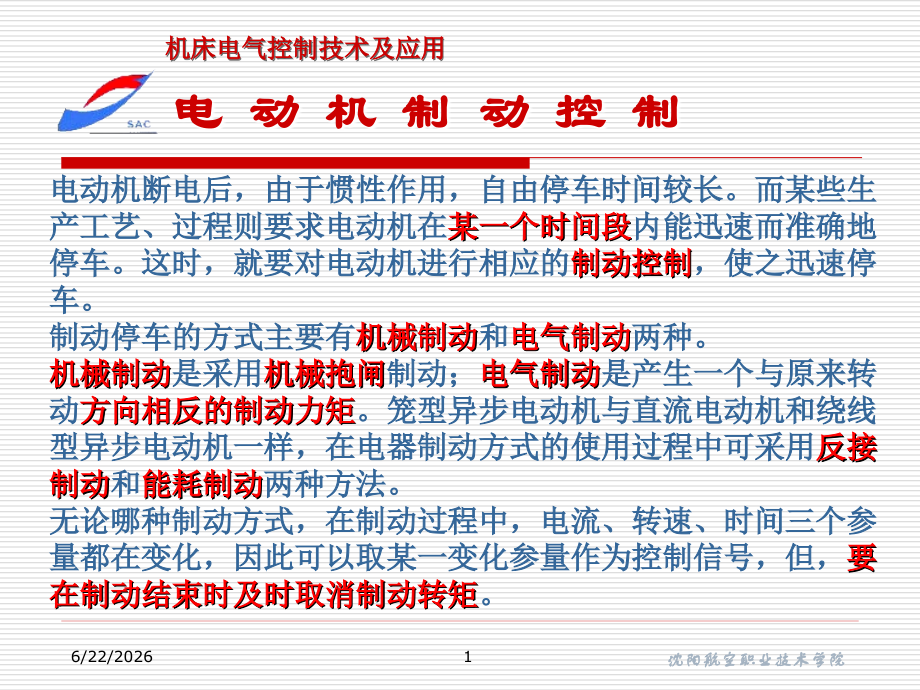

单击此处编辑母版标题样式,*,沈阳航空职业技术学院,*,电 动 机 制 动 控 制,机床电气控制技术及应用,电动机断电后，由于惯性作用，自由停车时间较长。而某些生产工艺、过程则要求电动机在,某一个时间段,内能迅速而准确地停车。这时，就要对电动机进行相应的,制动控制,，使之迅速停车。,制动停车的方式主要有,机械制动,和,电气制动,两种。,机械制动,是采用,机械抱闸,制动；,电气制动,是产生一个与原来转动,方向相反的制动力矩,。笼型异步电动机与直流电动机和绕线型异步电动机一样，在电器制动方式的使用过程中可采用,反接制动,和,能耗制动,两种方法。,无论哪种制动方式，在制动过程中，电流、转速、时间三个参量都在变化，因此可以取某一变化参量作为控制信号，但，,要在制动结束时及时取消制动转矩,。,6/22/2026,1,沈阳航空职业技术学院,机 械 制 动 控 制,机床电气控制技术及应用,电磁抱闸结构示意图,电磁抱闸电控原理图,6/22/2026,2,沈阳航空职业技术学院,机 械 制 动 控 制,机床电气控制技术及应用,电磁抱闸电控原理图,6/22/2026,3,沈阳航空职业技术学院,单向反接制动控制线路,机床电气控制技术及应用,思考题：,1,、在本例中对制动过程起着重要作用的元器件是什么？其动作原理是什么？,2,、电阻在本电路中的作用是什么？可否不采用？,6/22/2026,4,沈阳航空职业技术学院,可逆运行反接制动控制线路（,1,）,机床电气控制技术及应用,6/22/2026,5,沈阳航空职业技术学院,可逆运行反接制动控制线路（,2,）,机床电气控制技术及应用,6/22/2026,6,沈阳航空职业技术学院,可逆运行反接制动控制线路（,3,）,机床电气控制技术及应用,6/22/2026,7,沈阳航空职业技术学院,能 耗 制 动 控 制 线 路,机床电气控制技术及应用,能耗制动,就是在运行中的三相异步电动机停车时，在,切除三相交流电源,的同时，,将一直流电源接入,电动机定子绕组中的任意两个绕组中，以获得大小和方向都不变化的,恒定磁场,，从而,产生,一个与电动机原来的转矩方向,相反的电磁转矩,以实现制动。当电动机转速下降到零速时，再切除直流电源。,根据制动控制的原则，一般分为：,时间继电器控制,与,速度继电器控制,两种形式。,6/22/2026,8,沈阳航空职业技术学院,能 耗 制 动 控 制 线 路（,1,）,机床电气控制技术及应用,一、按时间原则控制的单向能耗制动电气制原理图,6/22/2026,9,沈阳航空职业技术学院,能 耗 制 动 控 制 线 路（,2,）,机床电气控制技术及应用,二、按时间原则控制的可逆运行能耗制动电气制原理图,6/22/2026,10,沈阳航空职业技术学院,能 耗 制 动 控 制 线 路（,3,）,机床电气控制技术及应用,三、按速度原则控制的单向能耗制动电气制原理图,6/22/2026,11,沈阳航空职业技术学院,能 耗 制 动 控 制 线 路（,4,）,机床电气控制技术及应用,四、按速度原则控制的可逆运行能耗制动电气制原理图,6/22/2026,12,沈阳航空职业技术学院,能 耗 制 动 控 制 线 路（,5,）,机床电气控制技术及应用,无变压器单相半波整流制动控制线路：,6/22/2026,13,沈阳航空职业技术学院,
