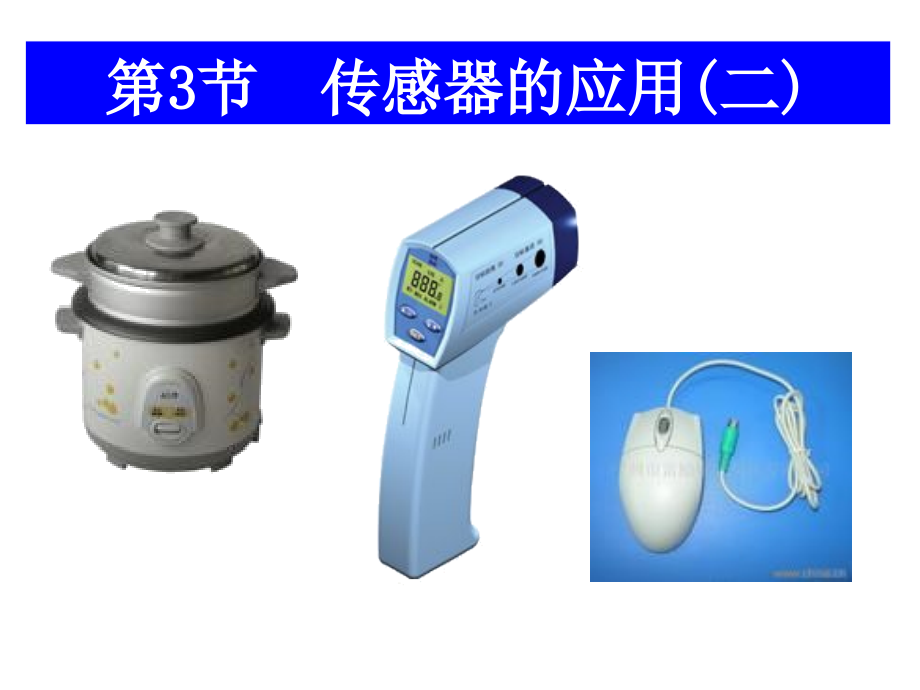

高中物理：63《传感器的应用（二）》课件（新人教选修3-2）.ppt

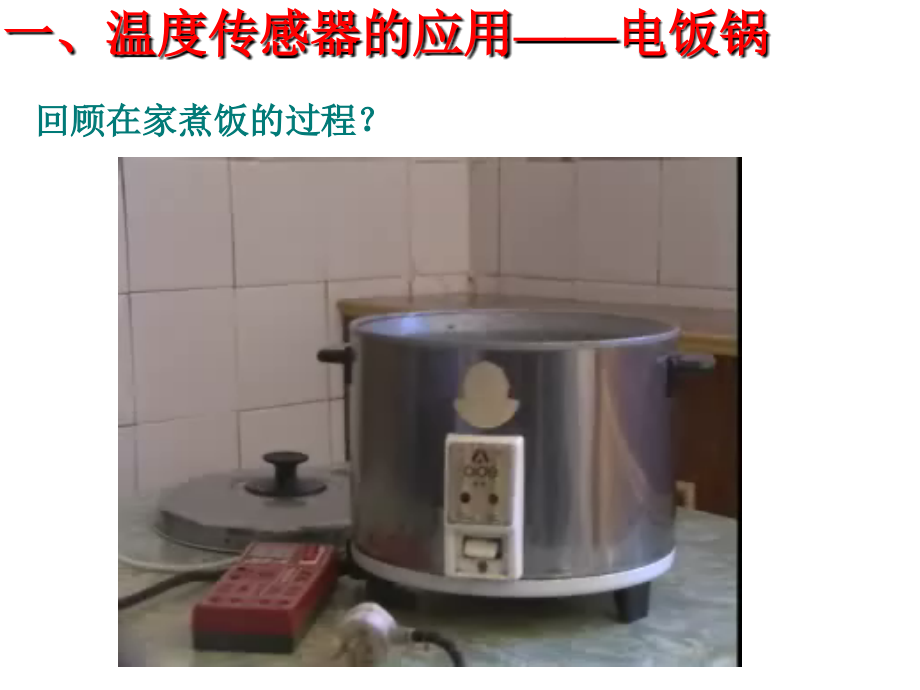

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,第,3,节 传感器的应用,(,二,),回顾在家煮饭的过程？,一、温度传感器的应用,电饭锅,问题提出,:,电饭锅烧饭,饭熟后会自动断开，,而烧水时却不能自动断开。为什么？,一、温度传感器的应用,电饭锅,阅读：课本,P,59,1,、电饭锅中温度传感器的主要元件是什么？,2,、感温铁氧体的组成物质是什么？,3,、感温铁氧体有何特点？,4,、什么是“居里点”？,电饭锅的构造,一、温度传感器的应用,电饭锅,一、温度传感器的应用,电饭锅,用温度传感器可以把温度转换为电信号。电信号可以远距离输送，因而温度传感器可以远距离读取温度。,测温元件可以是热敏电阻、金属热电阻、热电偶、红外线敏感元件等。,二、温度传感器的应用,测温仪,热电偶,:,T,1,T,2,T,1,T,2,mA,热电偶：将两种不同材料的导体或半导体,A,和,B,焊接起来，构成一个闭合回路，当导体,A,和,B,的两个执着点,1,和,2,之间存在温差时，两者之间便产生电动势,因而在回路中形成一个大小的电流,这种现象称为热电效应。热电偶就是利用这一效应来工作的。,A,B,二、温度传感器的应用,测温仪,非接触式红外测温仪,由于物体的温度不同，发射红外线的情况也不同，因此利用,红外线敏感元件,可以实现无接触测温,非接触式红外测温仪：,非接触式红外测温仪：,上飞机前测体温,非接触式红外测温仪：,测高温,将微机辅助实验系统所配的温度传感器与计算机连接，可以实现数据采集、处理、画图的智能化功能。,二、温度传感器的应用,测温仪,在工农业生产中经常用到自动控制装置，而设计自动控制装置很多情况下要用到传感器如光电传感器，把光信号转化为电信号，然后对电信号进行放大，再将电信号输入到相应的装置，进而完成相应的自动控制。,三、光传感器的应用,阅读,P,61,回答,1,、机械式鼠标器的组成,2,、机械式鼠标器的工作原理,三、光传感器的应用,鼠标器,三、光传感器的应用,鼠标器,鼠标中的红外接收管就是光传感器。鼠标移动时，滚球带动,x,、,y,方向两个码盘转动，红外管接收到一个个红外线脉冲。计算机分别统计,x,、,y,两个方向上的脉冲信号，就能确定鼠标的位置。,三、光传感器的应用,鼠标器,阅读：,P,61,回答,以利用烟雾对光的散射来工作的火灾报警器为例，简述其工作原理,.,许多会议室、宾馆房间的天花板上都装有火灾报警器，,火灾报警器,是光传感器应用的又一实例。,四、光传感器的应用,火灾报警器,光,电流变化,控制电路通断,非,电学量,传感器,电学量,控制电路通断,四、光传感器的应用,火灾报警器,四、光传感器的应用,火灾报警器,报警器带孔的罩子内装有发光二极管,LED,、光电三极管和不透明的挡板平时，光电三极管收不到,LED,发出的光，呈现高电阻状态烟雾进入罩内后对光有散射作用，使部分光线照射到光电三极管上，其电阻变小与传感器连接的电路检测出这种变化，就会发出警报,常见的光传感器：,光敏电阻、光电管、,光电二极管、光电三极管,一、温度传感器的应用,电饭锅,四、光传感器的应用,火灾报警器,三、光传感器的应用,鼠标器,二、温度传感器的应用,测温仪,第,3,节 传感器的应用,(,二,),【,练习,1】,如图甲为在温度为,10,左右的环境中工作的某自动恒温箱原理简图，箱内的电阻,R,1,=,20,k,，,R,2,=,10,k,，,R,3,=,40,k,，,R,t,为热敏电阻，它的电阻随温度变化的图线如图乙所示当,a,、,b,端电压,U,ab,0,时，电压鉴别器使,S,断开，停止加热，恒温箱内的温度恒定在,_,35,【,例,2】,如图所示为一实验小车中利用光电脉冲测量车速和行程的装置示意图。,A,为光源，,B,为光电接收器,，,A,、,B,均固定在车身上，,C,为小车的车轮，,D,为与,C,同轴相连的齿轮。车轮转动时，,A,发出的光束通过旋转齿轮上齿的间隙后变成脉冲光信号，被,B,接收并转换成电信号，由电子电路记录和显示。若实验显示,单位时间内脉冲数为,n,，累计脉冲数为,N,，则要测出小车的,速度,和,行程,还必须测量的物理量和数据是,，小车速度的表达式为,v,=,；行程的表达式为,x,=_,。,车轮,C,的半径,R,齿轮的齿数,N,0,
