室内燃气工程施工标准培训技巧.pptx

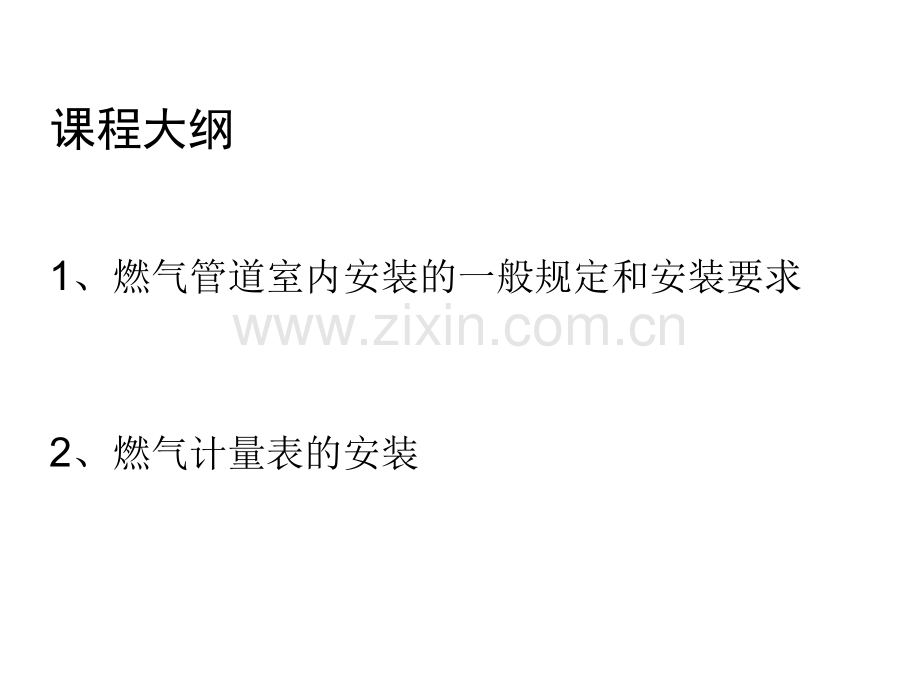

室内燃气工程施工标准培训室内燃气工程施工标准培训培训讲师：课程大纲1、燃气管道室内安装的一般规定和安装要求2、燃气计量表的安装1.1室内燃气一般规定1.2燃气计量表的安装1、燃气管道室内安装的一般规定和安装要求1.1 室内燃气一般规定1.1.1 燃气管道采用的管道、管件、管道附件、阀门及其他材料应符合设计文件的规定，并应按公司规定的进货检验标准在安装前进行检验，不合格者不得使用。1.1.2 燃气管道安装前，应对管道、管件、管道附件及阀门内部进行清扫，保证其内部清洁。1.1.3 燃气管道的连接方式应符合设计文件规定。当设计文件无规定时，管径小于或等于DN50宜采用镀锌钢管螺纹连接；管径大于DN50或使用压力超过10kPa时，宜采用无缝钢管焊接连接。1.1 室内燃气一般规定1.1.4 燃气管道的连接方式应符合设计文件规定。当设计文件无规定时，管径小于或等于DN50宜采用镀锌钢管螺纹连接；管径大于DN50或使用压力超过10kPa时，宜采用无缝钢管焊接连接。1.1.5 燃气管道穿越建筑物基础、外墙、承重墙、楼板时的钢套管或非金属套管管径不宜小于表1的规定；高层建筑引入管穿越建筑物基础时的套管管径应符合设计文件的规定。表1燃气管直径（mm)DN15DN20DN25DN32DN40DN50DN65DN80DN100套管直径(mm)DN32DN40DN50DN65DN65DN80DN100DN100DN1501.2 管道的安装要求1.2.11.2.1 室内水平燃气干管不得穿越下列场所：a)不得穿过卧室、浴室、卫生间、易燃易爆品仓库、变配电室、电话总机室、电梯间及其前室、空调机房、通风机房、避难层、潮湿或有腐蚀性介质等房间，不得穿越电缆沟、暖气沟、烟道、通风道、垃圾道等地方。当不得已穿过时，必须置于钢套管内。b)不得穿过机要室、间距狭小通道及人不宜进入的场所；c)不得穿过使用其它燃料的厨房。1.2.21.2.2 室内燃气管道穿越地板或楼板、楼梯平台、墙壁和隔墙时，必须安装在钢套管中。穿越地板或楼板时，套管上端应高出毛地面60mm-90mm，装修地面30mm-50mm,下端与楼板底平，套管内管道不得有接头。燃气管道与套管之间的间隙应用沥青油麻填塞，热沥青封口。套管与墙、楼板之间的间隙应用水泥砂浆或非燃材料堵严，不得有漏水和松动现象。1.2.31.2.3 室内明设燃气管道与墙面的净距:当管径DN25时，不宜小于30mm；当管径在DN25-DN40 时，不宜小于50mm；当管径等于DN50时，不宜小于60mm；当管径DN50时，不宜小于90mm。1.2 管道的安装要求1.2.41.2.4 室内燃气水平管道安装高度的要求：（安装低挂表时除外）a）在楼梯间内宜不低于2.20m；b）在厨房间内宜不低于1.80m；c）管道及附件到顶板的净距不得小于100mm，厨房房顶必须采取防火措施。1.2.51.2.5 室内燃气管道安装时管内不准有异物，安装要横平竖直。立管应垂直于地面，特殊情况下，垂直度允许偏差不大于2mm/m；主立管的最低、最高处应有排水放气装置（如丝堵）。1.2.61.2.6 高层建筑的燃气立管应有承重支撑和消除燃气附加压力的措施，高于50m必须加分段阀门或加调压器。1.2.7 燃气管道垂直交叉敷设时，大管应置于小管外侧；燃气管道与电气设备，燃气管道与其他管道平行、交叉敷设时，应保持一定的间距，其间距应符合表2的规定。1.2.8 室内燃气管道与其它管道及设施的位置要求如下：a）与上、下水管水平净距不应小于100mm、交叉垂直净距不应小于10mm；与暖气管道水平净距不应小于100mm；c）与电开关、电插座水平净距不应小于100mm；d）球阀、管接头严禁安装在电开关和电插座的正下方。注1：当明装电线与燃气管道交叉净距小于100mm时，电线应加绝缘套管，套管的两端应各伸出燃气管道100mm。注2：禁止在装有电缆的沟内敷设燃气管道。注3：配电盘或配电箱包括电表、保险盒。1.2.91.2.9燃气管道固定件的安装位置：a)每楼层的立管至少设一个固定件，距地面1.4m1.6m；有阀门时，带丝扣的阀门在阀门与活接头之间加一个固定件，带法兰的阀门在阀门前0.1m0.15m处加一个固定件；b)灶前下垂管上至少设一个固定件，灶前下垂管上有球阀时，宜设两个固定件；水平管两端除应设托架外，3.5m以下应设一个固定件；DN25mm(1)时，每增加3m应增设一个固定件；DN32mm-100mm(11/4-4)时，每增加5m应增设一个固定件；c)管道有产生挠度可能性时，宜采用角钢支架；管道弯头附近和长度超过1m的接灶头水平管上应增设一个固定件。1.2.101.2.10在管道的适当位置应装设活接头。管径DN 50的立管上，楼房每隔一层应装设一个活接头，距地面应为1.2m-1.5m；水平管每10m左右及穿楼梯间的管道，应装设一个活接头；遇有阀门时，应在阀门后面装设活接头。管径DN 50的管道上可不装设活接头。室内燃气管道穿过闭合间管段，不准装设阀门及活接头，活接头的密封采用耐油石棉橡胶垫圈。1.2 管道的安装要求1.2 管道的安装要求1.2.111.2.11室内燃气管道采用螺纹连接时，螺纹长度，见表3。1.2.12 管道、设备螺纹连接应符合以下规定：a)管道与设备、阀门螺纹连接应同心，不得用管接头强力对口；b)管道螺纹接头宜采用聚四氟乙烯带做密封材料；拧紧螺纹时，不得将密封材料挤入管内；c)螺纹应整洁、光滑端正，不得有毛刺和缺丝、乱丝、断丝、斜丝和破丝，缺口长度不得超过螺纹的10；连接牢固后，外露螺纹2-3扣，管子与管件无明显齿痕，齿痕深度不大于0.5mm。1.2.13 燃气管道与燃具之间用软管连接时应符合设计文件的规定，并应符合以下要求：a）家用燃气灶的连接软管长度不应超过2m，并不应有接口，一般2-3年进行更换；b）工业生产用的移动式燃具，连接软管的长度不应超过30m，接口不应超过2个；且必须在软管前设置超流截止阀；c）燃气软管应采用防腐、耐油的燃气专用软管，不允许加套管；d）软管与燃气管道接口、软管与燃器具接口均应采用压紧螺帽（锁母）或专用固定卡固定；e）非金属软管不得穿墙、窗和门。1.2.141.2.14室内明设燃气管道及其管道附件的涂漆，应在检验试压合格后进行；采用钢管焊接时，应在除锈（见金属光泽）后进行涂漆：先将全部焊缝处刷两道底漆，然后再全面涂刷两道防锈底漆和两道面漆；采用镀锌钢管螺纹连接时，其与管件连接处安装后应先刷一道防锈底漆，然后再全面涂刷两道面漆。1.2.151.2.15地下室、半地下室、设备层内敷设天燃气管道的要求如下：a）房间净高不得低于2.2m；b）应有良好的通风设施，地下室或地下设备层内应有机械通风和事故排风设施，燃气泄漏连锁报警装置；c）应设有固定的照明设备；e）与其它管道一起敷设时，应敷设在其它管道的外侧；f）与天燃气主管道应采用焊接或法兰连接；g）应用非燃烧体的实体墙与电话间、变电室、修理间、储藏室及与住房连通的楼梯间隔开；h）地下室内天燃气管道末端应设放散管，并应引出地面。放散管的出口位置应保证吹扫放散时的安全和卫生要求。1.2 管道的安装要求2燃气计量表的安装2.1燃气计量表安装的一般规定2.2 家用燃气计量表的安装2.1燃气计量表安装的一般规定2.1.12.1.1 计量表在安装前应具燃气备以下条件：a)燃气计量表应有法定计量检定机构出具的检定合格证书；b)燃气计量表应有出厂合格证、质量保证书；标牌上应有CMC标志、出厂日期和表编号；c)超过有效期的燃气计量表应全部进行复检；d)燃气计量表的外表面应无明显的损伤。2.1.22.1.2燃气计量表应按成品说明书要求放置，倒放的燃气计量表应复检，合格后方可安装。2.1.32.1.3燃气计量表的安装位置应便于查表，并应满足检修、保养和安全使用要求。2.1.42.1.4用户室外安装的燃气计量表应装在防护箱内。谢谢！2.2家用燃气计量表的安装5.2.1家用燃气计量表的安装原则上以设计为准，并应符合以下规定：a)宜安装在非燃结构的房间内，房间室温不宜低于5，且干燥、通风良好；b)严禁安装在卧室、浴室、更衣室及卫生间内；c)不宜安装经常潮湿的地方；d)可安装在厨房内，当有条件时也可设置在室外；e)一般宜采用高位安装，高位安装时，表底距地面不宜小于1.4m；表后与装修墙面净距10mm-25mm（未装修墙面净距30mm-45mm）；表侧面与燃气灶的水平净距不得小于300mm；与电插头、电开关等水平净距不应小于150mm；燃气表原则上不应安装在电表、电插头和电开关的下面；f)一般不宜采用低位安装，当采用低位安装时，表底距地面不宜小于0.1m；g)安装后应横平竖直，不得倾斜，并应安装牢固；h)采用高位安装，多块表挂在同一墙面上时，表之间净距不宜小于150mm；i)应使用专用的表连接件安装。5.2.2组合式燃气计量表箱，可平稳地放置在地面上，与墙面紧贴。5.2.3燃气计量表安装在橱柜内时，橱柜的形式应便于燃气计量表抄表、检修及更换，并具有自然通风的功能。
