CCD监控培训教材.pptx

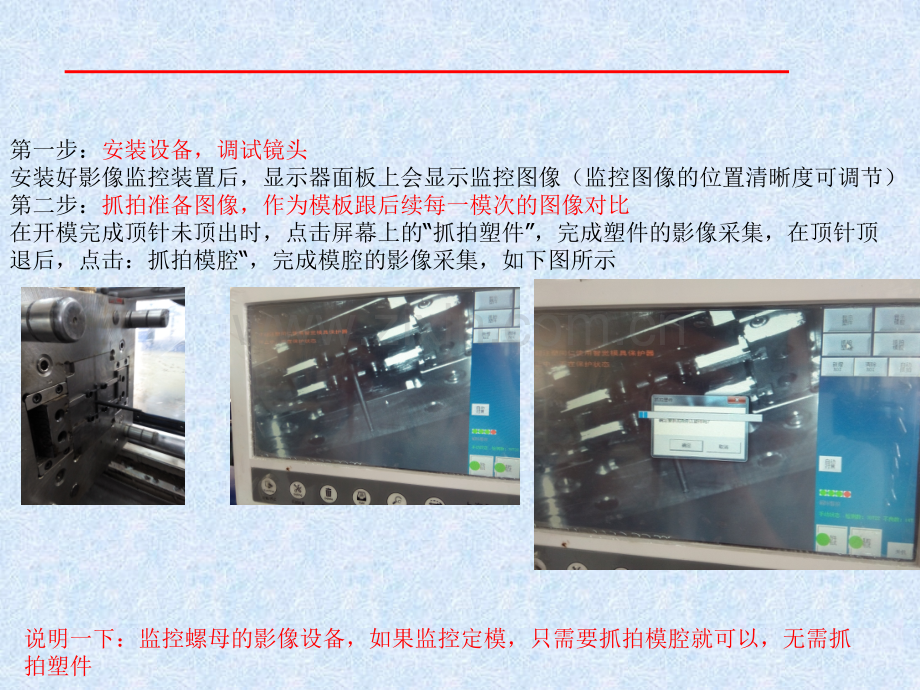

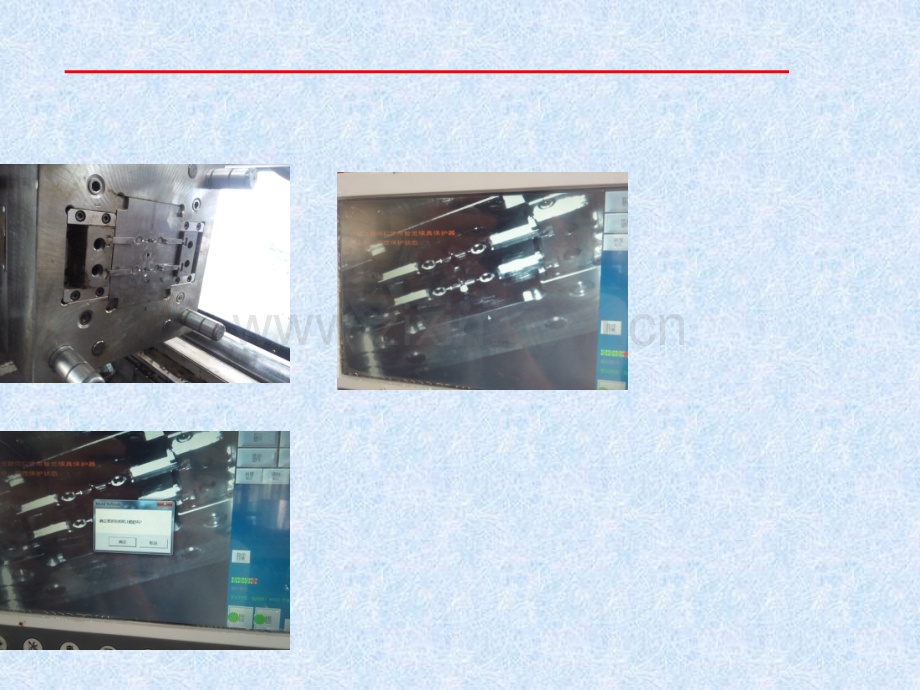

第一步：安装设备，调试镜头安装好影像监控装置后，显示器面板上会显示监控图像（监控图像的位置清晰度可调节）第二步：抓拍准备图像，作为模板跟后续每一模次的图像对比在开模完成顶针未顶出时，点击屏幕上的“抓拍塑件”，完成塑件的影像采集，在顶针顶退后，点击：抓拍模腔“，完成模腔的影像采集，如下图所示说明一下：监控螺母的影像设备，如果监控定模，只需要抓拍模腔就可以，无需抓拍塑件下面的两个图片为我们拍摄的模板第三步：设定后续连续生产时，相机的抓拍区域检测区域ROI的设定，点击屏幕的”新增ROI”,点击后在显示屏划圈确认ROI区域（不能使用尖锐物体），完成后点击“停止新增）。第四步：机床全自动生产下图为影像监控设备的监控画面
