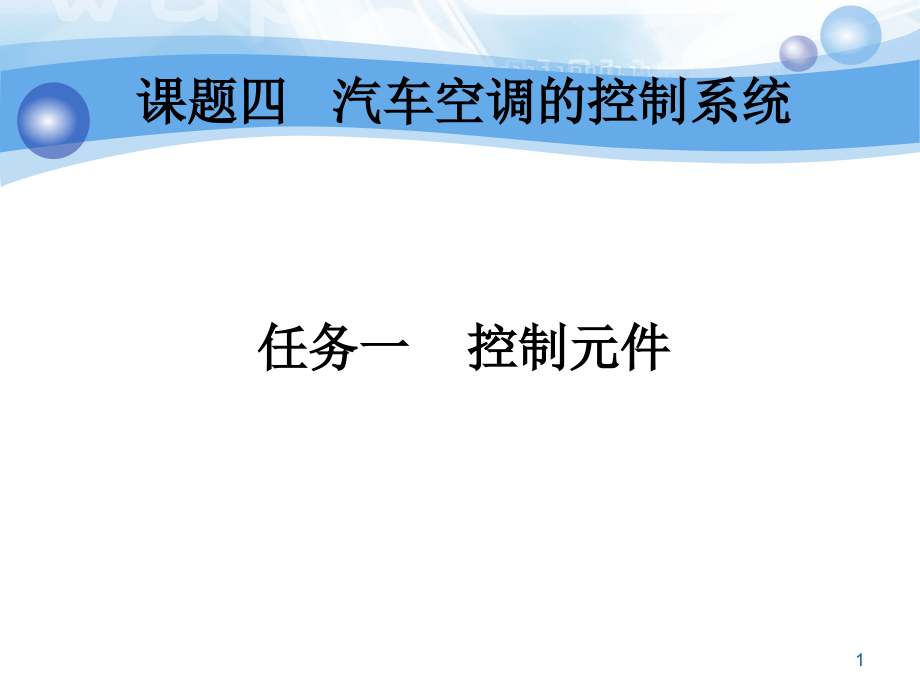

课题四汽车空调的控制系统.ppt

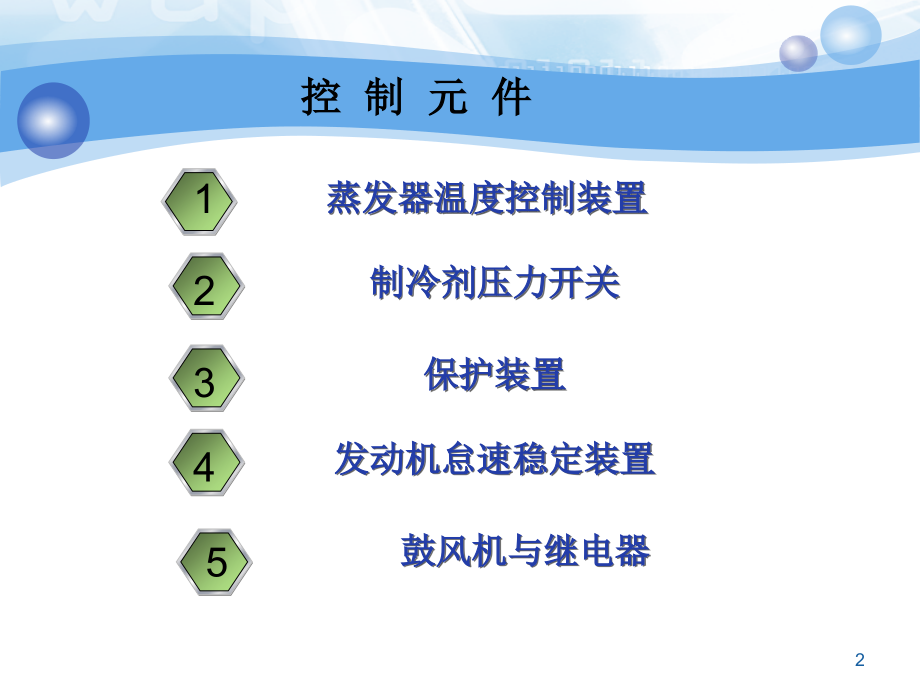

Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,.,*,.,Click to edit Master title style,课题四 汽车空调的控制系统任务一 控制元件,1,蒸发器温度控制装置,发动机怠速稳定装置,鼓风机与继电器,保护装置,制冷剂压力开关,1,2,3,4,5,控 制 元 件,2,蒸发器温度开关,蒸发器温度开关（简称温控开关）是汽车空调的温度控制部件。温度开关有三种形式：,热敏电,阻式,双金属,片式,波纹管式,3,热敏电阻式温控开关,热敏电阻式温控开关装在蒸发器的出口用以检测蒸发器的出口温度，热敏电阻通过导线与晶体管电子线路相连，由于温度变化使热敏电阻的阻值发生变化，从而控制电路的接通或断开。,4,负温度系数的热,敏电阻现象和材料该材料是利用锰、铜、硅、钴、铁、镍、锌等两种或两种以上的,金属氧化物,进行充分混合、成型、烧结等工艺而成的,半导体陶瓷,，可制成具有负温度系数（,NTC,）的热敏电阻其电阻率和材料常数随材料成分比例、烧结气氛、,烧结温度,和结构,状态,不同而变化,5,1,压缩机,2,冷凝器,3,储液干燥器,4,膨胀阀,5,蓄电池,6,恒温器,7,压缩机离合器电磁线圈,8,蒸发器,9,毛细管温控器,图,5-2,恒温器的安装位置,6,7,8,9,10,练习题,1.,蒸发器的感温元件是什么电阻？,2,负温度热敏电阻的特性,11,
