盾构工艺简介.ppt

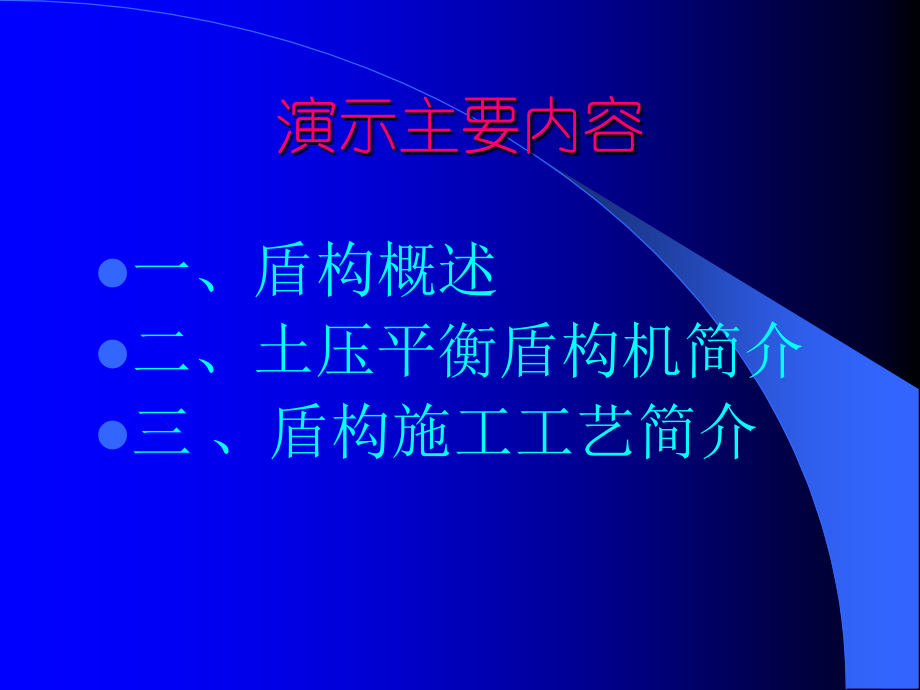

单击此处编辑母版标题样式,*,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,演示主要内容,一、盾构概述,二、土压平衡盾构机简介,三、盾构施工工艺简介,一、盾构概述,1,、盾构的发展（国外、国内、北京,),2,、盾构的型式：,根据结构特点、开挖方式,手掘式,挤压式,半机械式,机械式（土压平衡、泥水加压式、大刀 盘式、局部气压式）,二、土压平衡盾构机简介,土压平衡盾构机,6.14m,土压平衡盾构,盾构设备主要组成部分示意图,土压平衡盾构机,直径6190,mm,；,主机长度8100,mm,；,整机全长57,m,；,铰接;,推进千斤顶:16对;,推进速度:08,mm/min;,螺旋输送机直径700,mm.,土压平衡盾构机后备台车,三、盾构施工工艺简介,土压平衡盾构机工作原理,马达驱动刀盘旋转切削土体，同时盾构机液压千斤顶将盾构机向前推进，并向密封仓内加入塑流化改性材料，与开挖面切削下来的土体经过充分搅拌，形成具有一定塑流性和透水性低的塑流体。同时通过伺服控制盾构机推进千斤顶速度与螺旋输送机向外排土的速度相匹配，经舱内塑流体向开挖面传递设定的平衡压力，实现盾构机始终在保持动态平衡的条件下连续向前推进。,配套设施一:地面监控室,配套设施二:浆液搅拌站,配套设施三:龙门吊,配套设施四:管片堆放场,配套设施五:碴土堆放场,配套设施六:隧道通风及水平运输系统,隧道通风系统,盾构机操作室,螺旋输送机出土口,皮带输送机、碴土,碴土落入土斗,电瓶车编组,运至提升区域,翻转架及土坑,管片吊放,管片运至拼装区,管片拼装,成型隧道,
