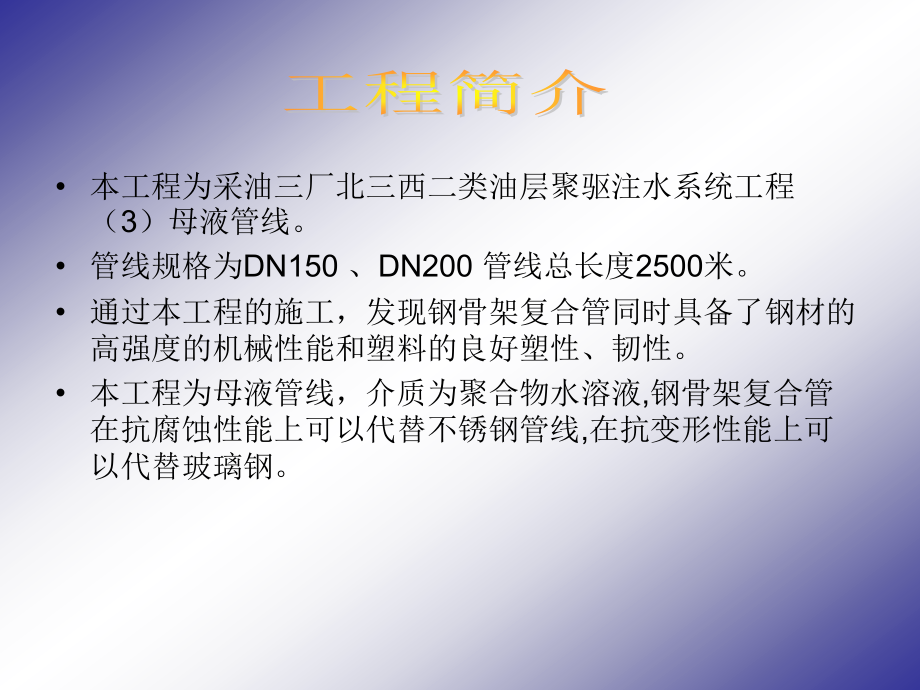

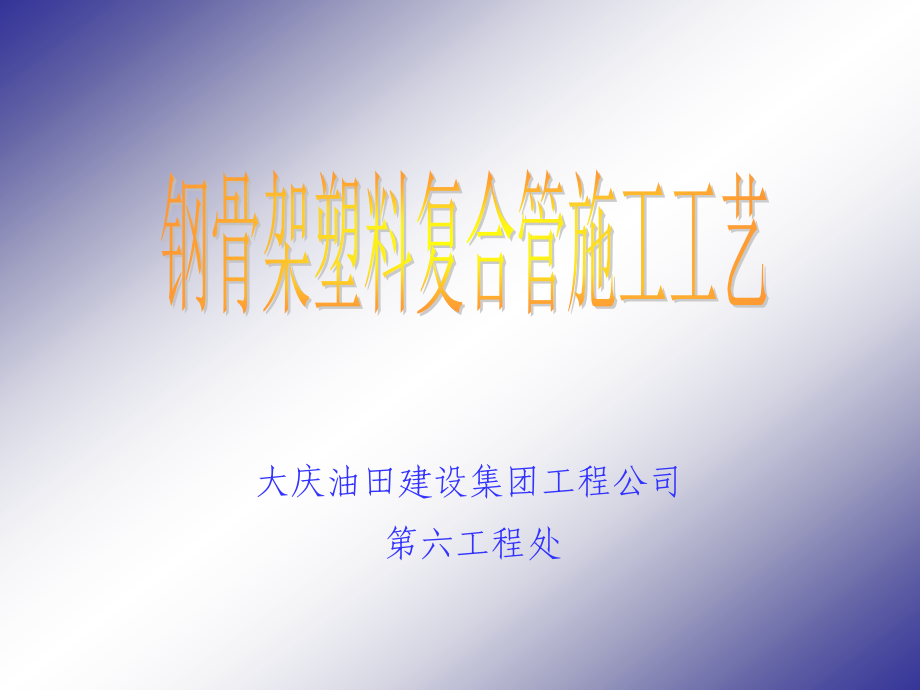

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,钢骨架塑料复合管施工工艺,大庆油田建设集团工程公司,第六工程处,本工程为采油三厂北三西二类油层聚驱注水系统工程（,3,）母液管线。,管线规格为,DN150,、,DN200,管线总长度,2500,米。,通过本工程的施工，发现钢骨架复合管同时具备了钢材的高强度的机械性能和塑料的良好塑性、韧性。,本工程为母液管线，介质为聚合物水溶液,钢骨架复合管在抗腐蚀性能上可以代替不锈钢管线,在抗变形性能上可以代替玻璃钢。,工程简介,钢骨架塑料复合管材（件）是一种集钢材与热塑性两种材料优点于一身，有着优良的综合性能的新型复合管材。,电熔图示,钢骨架管线简介,1.,钢骨架管线性能：,1,、与不锈钢管线相比，有较好的防腐性能。,2,、与玻璃钢管线相比，有较好的韧度性能。,.,抗蠕变性能好，持久机械强度高。,.,耐温性能好。,.,刚性、耐冲击性好。,.,热膨胀系数小，不会发生快速断裂。,.,双面防腐，成本低。,钢骨架管线简介,一、测量放线、施工带清理,:,施工方法采用推土机（,140,马力）,1,台,人工配合,4,人，扫线宽度,:(,参照,SY0422-97),DN,200,最大,12m,200,DN 400,最大,16m,多管同沟敷设每增加一根管道,+5DN,台班产量,:,DN,200 4km(,单管单沟,),200,DN 400,2km(,单管单沟,),施工方法,施工方法,二、机械布管：,施工方法采用吊管机装管笼、拖管笼、人工卸摆管。,劳动力组织及机械配备（必须使用板带，严禁采取托管等破坏外部塑料结构的施工方法）,:10T,吊管机,1,台、人工,8,人,台班产量：,辅助材料,:,手套,5,付、,3,米长,5t,板带,2,条,管线规格,台班产量,(km),每公里取定,劳动量（工日）,吊管机（台班）,DN150,2.5,1.4,0.4,DN200,2.0,2.0,0.5,管笼摊销量,kg/km,材料名称,单位,管笼总量,DN150(DN200),钢管,606,kg,78.6,0.655,角钢,505,kg,18.84,0.157,圆钢,10,kg,1.2,0.01,槽钢,10#,kg,60,0.5,花纹钢,=4,kg,126.96,1.058,按照,120km,摊销一个管笼,.,1.,清扫管口,采用砂轮机对管口以及电熔进行清扫，去除表面氧化层，保证无油污表面圆滑、均匀。,清扫管口,施工方法,人工、机具使用情况,施工人力及机械用量：,人工,2,人（护目镜,2,付、手套,2,付）,砂轮机,1,台（,170,砂轮片：每,4,道口更换一个）,30kw,发电机,1,台（,12,马力柴油机,1,台）,“（）”内为辅助材料,2.,管线组对,2.1,电熔安装,管线组对倒链与人工配合的方法。单端装入电熔长度为电熔长度的一半，将一端用手锤或木锤轻敲击电熔接头四周，将电熔接头套至管材一端。禁止敲击电熔接线柱处。,2.2,扶正器安装,先将扶正器的一个卡环装到电熔,已安装到位端管段，顶住电熔套管、,锁紧卡环。将另一个卡环安装在对接,管段上，卡环前沿距管端距离大于电,熔长度的一半，锁紧卡环。,施工方法,人工、机具使用情况,施工人力及机械用量：,1.,人工,4,人（手套,4,付）,2.2t,倒链,1,台（枕木,1,个、木锤,1,把、,3,米长,DN80,钢管,1,根、,3,米长,5t,板带,2,条、撬棍,1,把）,3.1t,手动葫芦,1,台（扳手,2,把、螺丝杆,4,根、木锤,1,把）,注,:,拆卸扶正器时同样使用以上器具。,3.,焊接,3.1,将焊机的输出端插入电熔接头插孔通电加热时间符合焊接工艺参数的规定。观察电熔接头孔的变化，发现冒料及时应立即停机。,电熔冷却方式为自然冷却。,焊接参数 焊接方式,施工方法,施 工 简 图,人工、机具使用情况,施工人力及机械用量：,人工,2,人（手套,2,付）,15kw,柴油发电机,1,台,热熔焊机,1,台,塑料焊枪,施工劳动力及机械组织,工序：清口,-,扶正器安装,-,焊接,-,试压。,基础数据的取定,清口挖操作坑、安装扶正器：,4,人,焊接及辅助用工：,2,人,机械配备：,30kw,柴油发电机,1,台 热熔焊机,1,台,台班产量确定（以,1km,计算）,30kw,发电机,1,个,热熔焊机,1,个,施工方法,4.,法兰连接,4.1,管材在自然状态下找正，清除法兰尖端面的泥沙等脏物。将活套法兰及对开环，分别套入法兰端头，然头开始对接。连接螺栓应对角拧紧，用力应均匀。保持法兰平行。,施工图片,1,施工图片,2,施工方法,人工、机具使用情况,施工人力及机械用量：,1.,人工,2,人（手套,2,付、专用螺栓,8,根、扳手,2,把）,注：本道工序适用于钢骨架管线连接金属结构件过程。,5.,吹扫、试压,5.1,管道吹扫采用清洁水，流速不低于,1.5m/s.,5.2,试验压力为设计压力的,1.5,倍，使用清洁水，注水时将空气排净。按照试验压力的,30,、,60,、,100,每隔,30,分钟分级升压，达到试验压力后稳压,10,分钟、在降至设计压力后稳压,30,分钟，以压力不降，无渗漏为合格。,施工方法,人工、机具使用情况,施工人力及机械用量：,1.,人工,4,人（手套,4,付）,2.,清管器,1,台,3.,压风机,1,台,4.0-0.6MPa,压力表,2,块、,0-2.5MPa,压力表,2,块,注：本道工序中管道清扫、管道试压均使用压风机。,6.,开沟、清沟及回填,6.1,管道开沟应符合设计要求。槽底预留值为,0.05-0.10,米，沟底单管开挖宽度为管道外径,800mm,，管线清沟采用人工清理。,6.2,管沟回填应在试压及防腐施工后进行。在管线上部,200mm,不要回填颗粒大的土块，管线下部要回填实，不得有悬空；管线回填时必须人工回填制管道上表面,300mm,以后才能使用机械回填。严禁机械在回填的管线上走动。管顶,800mm,范围内夯实。,800mm,以上采用压路机压实。压实度应符合设计要求。,施工方法,人工、机具使用情况,施工人力及机械用量：,1.,人工,2,人。,2.140,马力推土机,1,台。,3.0.8m,3,挖沟机一台。,钢骨架塑料管安装（热熔接口）,工作内容：扫线、散管、清口、修口，装电熔接头、对口、热熔焊接、管道下沟等工作,单位：,km,定 额 编 号,Y007-,Y007-,项 目,DN150,DN200,基 价（元）,10924.78,15516.21,其,中,人 工 费（元）,材 料 费（元）,机 械 费（元）,5829.5,198.187,4897.09,8811,247.901,6457.311,名 称,单位,单价（元）,数 量,数量,综 合 工 日,工日,44.50,131,198,材 料,钢骨架塑料复合管,电热熔接管,高压聚乙烯焊丝,丙酮,钢管,60 x6,角钢,50 x5,圆钢,10,槽钢,10,花纹钢,=4,其他材料费,1km,个,kg,kg,kg,kg,kg,kg,kg,元,28.53,6.620,5.873,3.237,3.413,3.35,4.207,10,(1.01),（,100,）,4,9.6,0.655,0.157,0.01,0.5,1.058,10,（,1.01,）,（,100,）,5,12.8,0.655,0.157,0.01,0.5,1.058,10,机 械,1km,塑料焊枪,HT-3.6,定时电热熔焊机,EP55,汽油发电机,载重汽车,5t,推土机,140,马力,10t,吊管机,胶轮焊车,台班,台班,台班,台班,台班,台班,台班,10.960,25.090,190.300,344.150,850,1050,214.870,4.8,2.4,6,5,0.25,0.4,6,6.4,3.2,7.8,7,0.25,0.5,7.8,钢骨架塑料管埋地管线交叉穿越,工作内容：施工准备、电熔套筒切割，套筒拆除、沟下穿越、新装电熔套筒等全部工作内容。,计量单位：处,定 额 编 号,Y007-,Y007-,项 目,DN150,DN200,基 价（元）,138.73,190.41,其,中,人 工 费（元）,材 料 费（元）,机 械 费（元）,68.80,1.4,68.53,93.90,2.65,93.86,名 称,单位,单价（元）,数 量,数量,综 合 工 日,工日,44.50,1.546,2.11,材 料,电熔套筒,高压聚乙烯焊丝,丙酮,其他材料费,个,kg,kg,%,28.53,6.620,(1),0.027,0.085,5,(1),0.051,0.161,5,机 械,1kw,塑料焊枪,HT-3.6,定时电热熔焊机,EP55,汽油发电机,载重汽车,5t,10t,吊管机,木工圆锯机,500,台班,台班,台班,台班,台班,台班,10.960,25.090,190.300,344.150,1050,34.43,0.038,0.02,0.05,0.012,0.049,0.073,0.052,0.028,0.068,0.017,0.067,0.1,
