工艺流程图和关键控制点.ppt

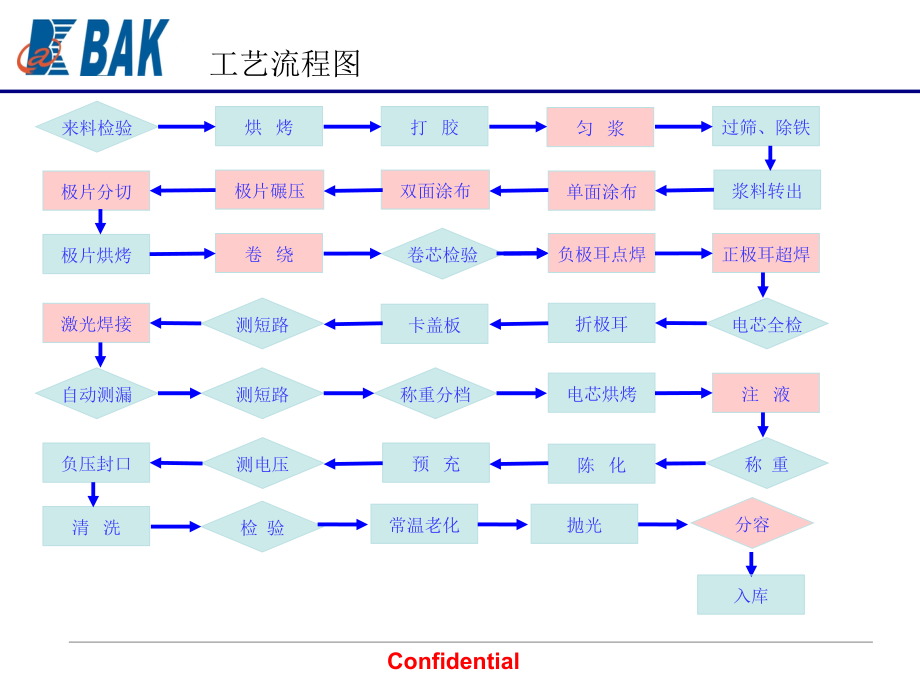

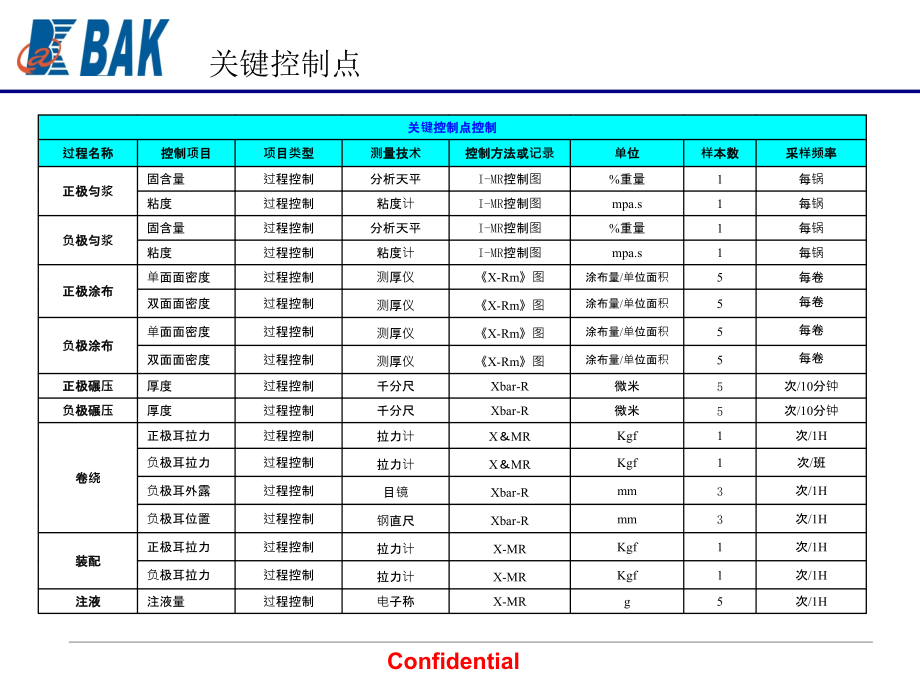

,Confidential,*,烘 烤,来料检验,打 胶,匀 浆,过筛、除铁,浆料转出,单面涂布,双面涂布,极片分切,极片烘烤,卷 绕,负极耳点焊,正极耳超焊,折极耳,卡盖板,激光焊接,电芯烘烤,注 液,陈 化,预 充,负压封口,清 洗,极片碾压,卷芯检验,电芯全检,测短路,自动测漏,测短路,称重分档,检 验,测电压,称 重,常温,老化,抛光,分容,入库,工艺流程图,Confidential,关键控制点,关键控制点控制,过程名称,控制项目,项目类型,测量技术,控制方法或记录,单位,样本数,采样频率,正极匀浆,固含量,过程控制,分析天平,I-MR,控制图,%,重量,1,每锅,粘度,过程控制,粘度计,I-MR,控制图,mpa.s,1,每锅,负极匀浆,固含量,过程控制,分析天平,I-MR,控制图,%,重量,1,每锅,粘度,过程控制,粘度计,I-MR,控制图,mpa.s,1,每锅,正极涂布,单面面密度,过程控制,测厚仪,X-,Rm,图,涂布量,/,单位面积,5,每卷,双面面密度,过程控制,测厚仪,X-,Rm,图,涂布量,/,单位面积,5,每卷,负极涂布,单面面密度,过程控制,测厚仪,X-,Rm,图,涂布量,/,单位面积,5,每卷,双面面密度,过程控制,测厚仪,X-,Rm,图,涂布量,/,单位面积,5,每卷,正极碾压,厚度,过程控制,千分尺,Xbar,-R,微米,5,次,/10,分钟,负极碾压,厚度,过程控制,千分尺,Xbar,-R,微米,5,次,/10,分钟,卷绕,正极耳拉力,过程控制,拉力计,X,MR,Kgf,1,次,/1H,负极耳拉力,过程控制,拉力计,X,MR,Kgf,1,次,/,班,负极耳外露,过程控制,目镜,Xbar,-R,mm,3,次,/1H,负极耳位置,过程控制,钢直尺,Xbar,-R,mm,3,次,/1H,装配,正极耳拉力,过程控制,拉力计,X-MR,Kgf,1,次,/1H,负极耳拉力,过程控制,拉力计,X-MR,Kgf,1,次,/1H,注液,注液量,过程控制,电子称,X-MR,g,5,次,/1H,Confidential,关键计划,Confidential,Coating,Pressing,Slitting,Vacuum Baking,Winding,Assembling,称重,Vacuum Baking,注液,陈化,塞胶块,Filling,胶纸封口,钢珠封口,量电压,清洗,老化,Slurry Mixing,X-ray,Laser Welding,检测分容,Confidential,
