实验二、单管交流放大电路修正1.ppt

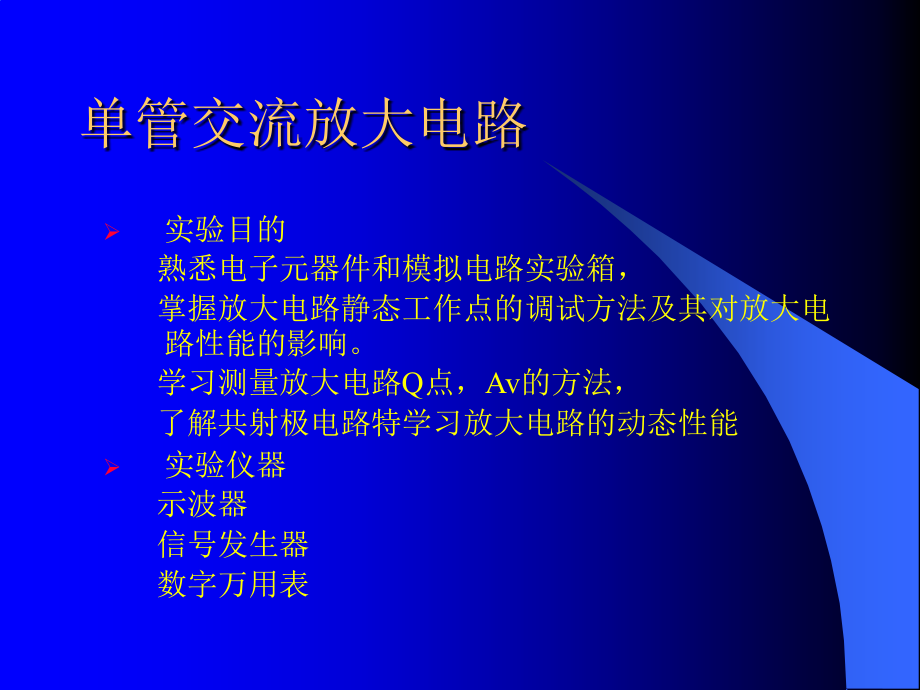

单击此处编辑母版样式,单击此处编辑幻灯,*,单管交流放大电路,实验目的,熟悉电子元器件和模拟电路实验箱，,掌握放大电路静态工作点的调试方法及其对放大电路性能的影响。,学习测量放大电路,Q,点，,Av,的方法，,了解共射极电路特学习放大电路的动态性能,实验仪器,示波器,信号发生器,数字万用表,实验内容,1.静态研究,按图1.1接线，调整,Rp,使,VE=2.2V(,万用表,)，计算并填表1.1。,注意：,在连线过程中实验箱一定要断电。只有在需要测量数据时，经检查正确连线后才可以打开电源进行实验。,测,Rb,时要将电源断开，并将电阻一端连线断开，,可将,Rp,和,B,点连线断开，否则测到数据是错误的，,为什么？,实测,实测计算,V,BE,（V),V,CE,（V）,Rb,(K),Rb,/Rb2,I,B,(A),I,C,(,mA,),1.按图1.3所示电路接线，调,Rb,使,Vc,为6,V(,万用表,）.2.将信号发生器的输出信号调到,f=1KHZ,Vp,-p=500mV,接至放大电路的,A,点，经过,R1、R2,衰减（100）倍，,Vi,点得到5,mV,的小信号，观察,Vi,和,Vo,端波形，并比较相位。3.信号源频率不变，逐渐加大信号源幅度(,如果仍不失真，可弹出函数信号发生器的20,dB,按钮，放大信号十倍,）观察,Vo,不失真时的最大值并填表1.2。,表1.2,R,L,=,动态研究,实测,实测计算,估算,Vi(mV),Vo(V),Av,Av,保持,Vi=5mV,不变，空载时调,Vc,=6V.,放大器接入负载,R,L.,改变,R,C,R,L,数值情况下测量，将结果填表1.3。,给定参数,实测,实测计算,估算,Rc,R,L,Vi(mV),Vo(V),Av,Av,2k,5K1,2K,2K2,5k1,5k1,5k1,2k2,Rp,V,b,Vc,Ve,输出波形,小(饱和失真）,合适,大(截至失真),Vi=5mV（,Rc,=5.1k,断开负载,R,L),减小,Rp,使,Vc,9V(,万用表）,将,R1,由5.1,k,改为510,可观察到截止失真。测量结果填入表1.4。,测放大电路输入，输出电阻。,（1）输入电阻测量：在输入端串接一个5,K1,电阻如图1.4，测量,Vs,与,Vi，,即可计算,r,i,。,（2）,输出电阻测量（见图1.5）输出电阻测量,在输出端接入可调电阻作为负载，选择合适的,R,L,值使放大电路输出不失真（接示波器监视）,测量带负载时,V,L,和空载时的,Vo，,即可计算出,r,o,。,将上述测量及计算结果填入表1.5中。,实验报告,注明你所完成的实验内容和思考题，简述相应的基本理论。,选择你在实验中感受最深的一个实验内容，写出较详细的报告。要求你能够使一个懂得电子电路原理但没看过本实验指导书的人可以看懂你的实验报告，并相信你实验中得出的基本结论。,图,2-2参考。,图2-3参考,
