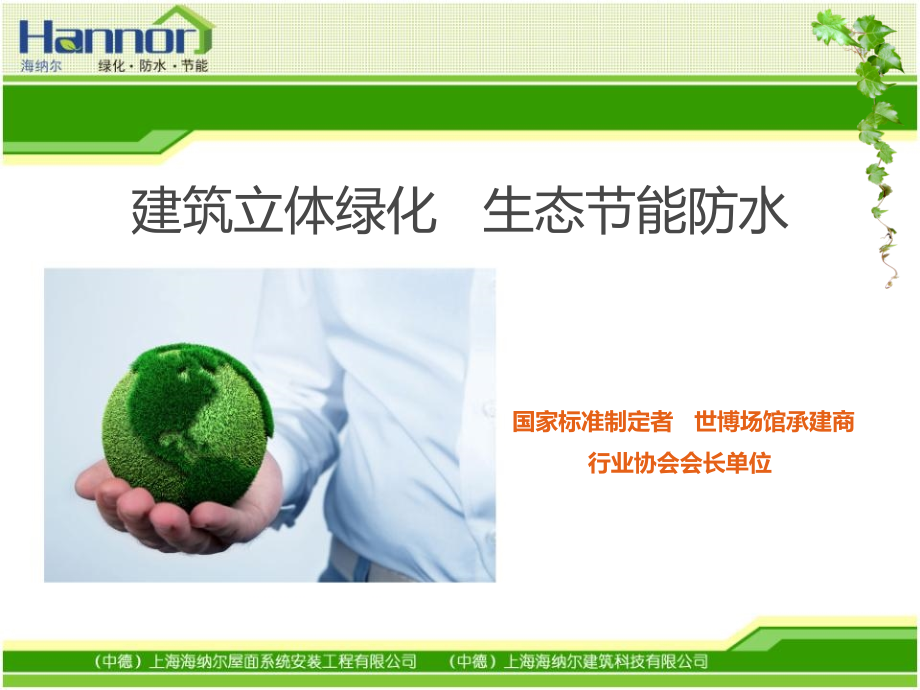

海纳尔绿墙修改(低精度)12-05-03.ppt

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,*,*,*,*,国家标准制定者 世博场馆承建商,行业协会会长单位,建筑立体绿化 生态节能防水,海纳尔,是专业的生产屋面,/,墙体铺贴式绿植墙系列产品的供应商，公司代表处位于上海浦东新区陆家嘴，工厂位于上海金山工业园区。,建筑屋面,/,绿植墙系统：,它们分别是由特选植物和特制营养种植配方土、海纳尔革命性的屋面,/,墙体种植毯（屋面,GF,型,/,墙体,VF,型，同时具备防水,蓄排水和植物根阻拦功能,;,植物图案可以自由设计，常绿多花，并可以自动浇灌）、保温板（根据需要设置）及附属配件组成，该系统可应用于混凝土屋面,/,墙面、钢结构屋面,/,墙面、砖墙面、木质墙面、石膏板墙面等。,拥有自主知识产权的产品及生产线：,海纳尔公司除了拥有绿植墙产品和系统的自主知识产权外，还在上海金山工业开发区建立了拥有自主知识产权的生产线，具有每条线年产,300,万平方米墙体种植毯和,400,万平方米屋顶种植毯的生产能力。,公司和系统简介,海纳尔公司简介,建筑立体绿化技术,（墙体绿化和屋顶绿化）,海纳尔公司的,铺贴式,绿植墙技术,（三位一体）,（三位一体）,防水阻根层,纳米吸水层,耐候种植层,铺贴式绿植墙的工艺一,1、混凝土墙、金属板墙、砖墙、木板墙、,石膏板墙,、,玻璃幕墙等垂直面或曲面上都可以方便地固定海纳尔墙体种植毯,铺贴式绿植墙的工艺二,2、将,海纳尔,工厂,生产的,成品墙体种植毯用胶或防水钉固定于墙面,防水焊接钉,纳米灌溉毯,种植袋,高强度膜（每平米可承受一,吨重量，并防水且耐根穿刺）,铺贴式绿植墙的工艺三,3,、安装海纳尔平面浇灌,系统,和排水系统，安装完毕后进行浇灌测试,防水焊接钉,纳米灌溉毯,种植袋,高强度膜（每平米可承受一,吨重量，并防水且耐根穿刺）,浇灌管,（接智能浇灌系统）,浇灌中的水或营养液,余水收集槽,（槽底或槽两端接排水口）,铺贴式绿植墙的工艺四,4,、植入培育好的植物,防水焊接钉,纳米灌溉毯,种植袋,高强度膜（每平米可承受一,吨重量，并防水且耐根穿刺）,浇灌管,（接智能浇灌系统）,植物,（根据设计图将植物放入种植袋中）,余水收集槽,（槽底或槽两端接排水口）,铺贴式绿植墙的工艺五,5.植物拼图完成,防水焊接钉,纳米灌溉毯,高强度膜（每平米可承受一,吨重量，并防水且耐根穿刺）,浇灌管,（接智能浇灌系统）,余水收集槽,（槽底或槽两端接排水口）,海纳尔建筑绿植墙种植毯,防水好,防坠落,低养护,无骨架,超轻薄,优点,一,、无 需 骨 架,全球首创无需骨架支撑的墙体绿化系统！,1.,种,植毯直接铺贴在墙面，由自粘防水阻根高强度膜承受系统重量（1.5吨/平米）,。,安全可靠。,2,、施工简单，适应各种不规则墙面和异形墙面,同济大学数字化绿色,建筑实验之一,异形面绿植墙体,圆柱绿植墙,3,、植物造型自然美观，没有模块限制,二、防 水 防 根,防水卷材是海纳尔的专利产品,2.、海纳尔是国内,第一批,通过国家为期2年的耐根穿刺试验的公司。（加速耐候性试验4000小时，远超过国标1000小时）,3.海纳尔至今在行业内,主编,或参编了诸多墙面与屋面绿化、防水、节能相关的国家标准。,1,、海纳尔,2000,年成立，做了十几年防水，是国内,第一家,将屋顶绿化和墙体绿化进行工厂工业化标准准化生产的公司。,两个第一,一个主编,国家建筑标准图集,09J202,中的屋顶防水和绿化构造图由海纳尔主编,国家建筑标准图集,08J925-3,中的屋顶防水和绿化构造图由海纳尔主编,海纳尔是,PVC/TPO,防水卷材国家材料标准,GB12592-2010,参编单位,海纳尔是国家垂直绿化工程技术规程的主编单位,新天地翠湖嘉苑俯视图,南面墙绿化之后,生长在翠湖天地建筑墙上植物冬季开花实景,三、超 轻 超 薄,防水阻根膜：1.5mm,纳米吸水毯：2,mm,耐候种植袋：1.0mm,厚 度,离 墙 厚 度 最 薄 可 至,5cm,重 量,种植毯,植物,种植介质,水,最轻可至35kg/平米,1.,安全可靠，防止高空坠物。纵使片状的墙体种植毯坠落在空气浮力的作用下，也不会造成安全事故。,2.,适合高墙种植，我们绿植墙目前高度有2,8,米,3.,施工方便，省时省工省成本,优 点,墙面上的植物丰富多彩,成都青江区政府大楼绿植墙上的植物,南宁盛天东郡屋顶绿植墙,四、平 面 浇 灌,1,、浇灌均匀：水自上而下通过中间的纳米吸水层慢慢渗透整个种植面，避免了传统滴管浇灌系统容易堵塞，浇灌不均造成植物大面积死亡等问题。,2,、控时控量：节约用水和人工浇灌等成本，降低了后期养护成本，甚至低于地面绿化养护费用，解除了客户的后顾之忧。,优 点,总 结,海纳尔墙体种植毯的独特之处,防水防根,：,海纳尔绿植墙系统可以有效的提高墙面的防水能力，并防止植物根穿透到墙体结构中，进而能大幅度延长建筑的使用寿命，彻底让您免受漏水之苦！,无须骨架,：,海纳尔的绿植墙系统，可以在建筑物墙面上直接铺贴施工，安装高度更高（,500,米高），安装速度更快，外观效果更自然！,超薄超轻,：,绿植墙系统厚度可薄至,5cm,（不含植物），每平米重量可低至,40kg,（含植物和水），杜绝高空坠落物伤人；,平面浇灌：,海纳尔独特的平面浇灌技术，彻底颠覆了传统滴管技术，避 免了容易堵塞、浇灌不均等弊端。大幅度降低了植物的死亡率。,景观自然：,海纳尔绿植墙的景观效果类似于大自然覆盖植被的峭壁，自然、美观、无方框的限制，,植物根可以扒开生长，所以不需要翻根换植物；,养护费低,：,绿植墙每月每平方米的养护费用，可低至几元钱；超低的养护费用大大解除了客户的后顾之忧！,选择海纳尔墙体种植毯的好处,安全,:,海纳尔墙体种植毯超轻超薄：吸饱水自重只有,40-60,公斤,/,平方米；系统厚度最薄可至,5cm,，而防水膜可承受,1.0T/,平方米的重量；墙体种植毯成片状，从高空坠落时受空气浮力作用而不会呈加速下落，从而避免严重的人身伤害,植物存活率高,:,因为海纳尔墙体种植系统最符合植物自然生长规律，所以植物生长寿命长，存活率高，独有的远程养护监控系统可以远程监控绿植墙的生长情况、浇水情况和停水停电的故障，从而确保植物持续良好生长。,防水阻根,:,系统是和防水阻根的膜材复合在一起，所以可以长期避免墙体渗水的风险；因为采用的是平面浇灌技术，没有明水浇灌，所以大风情况下也不会让谁飘到墙面或飘进窗户中,灵活方便、应用广泛,:,种植于绿植墙系统上的植物可以提前育苗也可以当地采购苗木；因为不用钢骨架和种植模块，所以施工无方格子和尺寸的限制，可以任意裁剪，从而造景自然，系统柔性所以也可在曲面上安装；厚度超薄所以不会增加原设计墙体厚度；,海纳尔的市场目标,提供一个,低成本，可大规模工业化生产,的屋顶,/,墙体种植平台,解决屋顶,/,绿植墙的,植物生存养护、防水阻根、施工复杂,的世界性难题,海纳尔公司的贡献,:,成功案列,海纳尔承建的爱尔兰馆坡屋顶绿化后实景图,加拿大馆效果图一,上海朱家角幼儿园墙体屋顶绿化,上海朱家角幼儿园墙体屋顶绿化,江中制药药谷,3,万多平米屋顶绿化,江中制药药谷绿色效果图,上海嘉定龙湖邻里中心绿植墙,开花,景观二,成都青江区政府大楼,28.4,米高,绿化前后对比,海纳尔承建的常熟科技创新产业园坡屋顶绿化后实景图,中国人民大会堂,中国人民大会堂,北京京东方办公室内绿植墙,重庆瑞安新天地室外绿植墙,北京京东方办公室内绿植墙,中国教育电视台室内绿植墙全景,中国教育电视台室内绿植墙,西海国际室内绿植墙,上海延安西路朗诗室内墙体绿化,上海绿化局大厦室内绿植墙全景,上海绿化局大厦室内绿植墙全景,嘉兴经销商的样板间绿植墙,上海绿化局大厦室内绿植墙,上海绿化局大厦室内绿植墙全景,办公室室内绿植墙,寒冷地区,北京小木屋,海纳尔绿植墙在北方建筑上的应用,道路边坡与围墙,道路挡土墙绿化,湖南常德道路挡土墙绿化,景观围墙绿化,苏州水路,18,湾围墙绿化,南宁,Sugar,酒吧绿植墙,道路挡土墙绿化,湖南常德道路挡土墙绿化,景观围墙绿化,苏州水路,18,湾围墙绿化,苏州星海生活广场围墙绿化前,苏州星海生活广场围墙绿化后,标牌绿植墙,广州珠江新城新世界室外绿植墙项目,写字楼室内绿植墙,TCL,上海研发中心绿植墙,广州珠江新城新世界室外绿植墙项目,施工前,施工后,圆柱圆弧绿植墙,圆柱绿植墙,写字楼室内绿植墙绿化之后,不规则基面,重庆瑞安新天地室外室内绿植墙,中粮万科室内绿植墙,办公室室内绿植墙小品,办公室室内绿植墙,金宝贝绿植墙,绿植墙植物,尽可能选择：,1,、当地驯化植物,2,、四季常绿植物,3,、颜色丰富植物,4,、耐性强,5,、少病虫害,6,、生长缓慢低矮灌木和草本植物,绿植墙植物,绿植墙植物,绿植墙植物,长在八层楼高墙面上的,植物,180,度绿植墙植物,绿植墙春夏季和秋冬季的图案搭配,海纳尔金山工厂实景,总理哈珀在世博加拿大馆接见海纳尔公司代表余露先生,世博加拿大馆馆长大山与公司代表颁奖,海纳尔公司余露先生被推举为建筑绿化首届会长,海纳尔肩负行业发展和服务社会的责任,中国建筑园林绿化的著名专家,:,世博会绿化总规划师张浪,上海园林设计院院长朱祥明,交通大学草坪研究所所长王兆龙,上海农科院高级农艺师赵定国,世界屋顶绿化协会常务主席王仙民等,一致认为海纳尔的绿植墙系统技,术先进，理念新、技术新、方法新；并,获得世界屋顶绿化大会推荐颁发的,世界绿植墙创新技术金奖！,专家们的充分肯定,荣获世界绿植墙创新技术金奖,上海新天地翠湖天地,海纳尔,打造生态城市的先行者,谢谢观赏,
