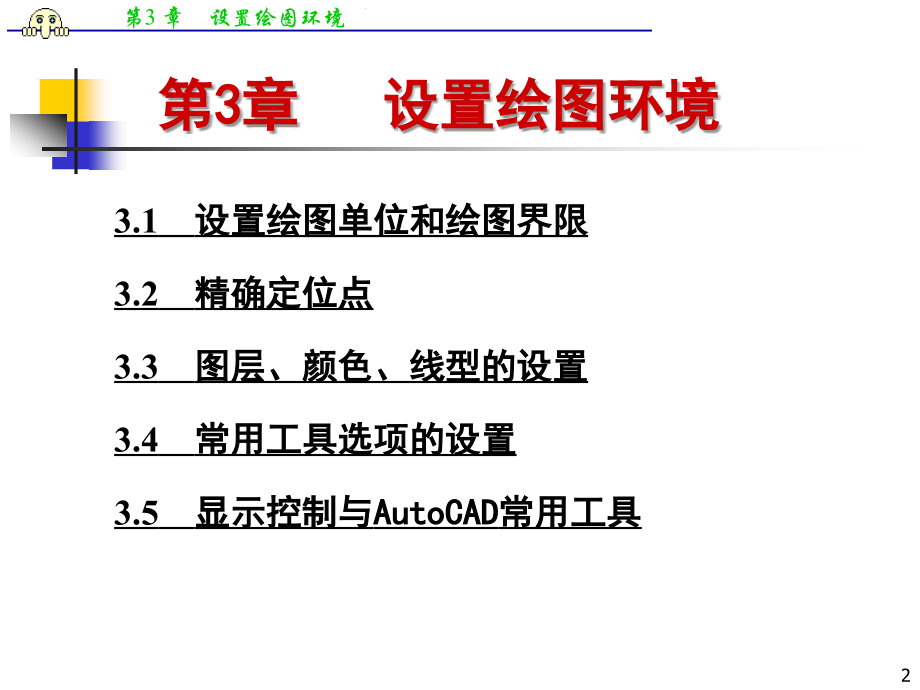

单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,第,3,章,设置绘图环境,AutoCAD,计算机辅助设计,1,第,3,章 设置绘图环境,3.1,设置绘图单位和绘图界限,3.2,精确定位点,3.3,图层、颜色、线型的设置,3.4,常用工具选项的设置,3.5,显示控制与,AutoCAD,常用工具,2,命令,：,UNIT,或,UN,菜单：,格式,|,单位,3.1.1,设置绘图单位,在打开的图形单位对话框中可设定角度起始点及角度测量方向。默认,0,度方向为东的方向。,3.1,设置绘图单位和绘图界限,3,命令,：,LIMITS,菜单,：,格式,|,图形界限,命令及提示,：,命令,:_limits,重新设置模型空间界限,:,指定左下角点或,开,(ON)/,关,(OFF):,指定右上角点,:,公制单位下默认值为,3.1.1,设置绘图界限,3.1,设置绘图单位和绘图界限,Back,4,3.2,精确定位点,进入,AutoCAD 2007,中文版后，在状态栏中，系统提供了一组可控制精确输入的工具，如图,3-4,所示。这些绘图辅助工具为精确绘图提供了一定的手段和方法。,图,3-4,状态栏上的辅助工具按钮,5,3.2.1,利用栅格,、,捕捉辅助定位点,为了精确绘制图形，可用,SNAP,命令设置一个适中密度的分布于屏幕上的栅格，每当用鼠标输入一个点时，所输入的点的位置只能是栅格中的一个点，就像在一个无形的坐标纸上绘图一样。,这种栅格能够捕捉光标，在屏幕上是不可见的，但当与,GRID,命令配合使用时，使得这种栅格可见。,3.2,精确定位点,6,命令,：,DSETTINGS,菜单：,工具,|,草图设置,状态栏：,在状态栏中用鼠标右键单击“栅格”或“捕捉”，在弹出的快捷菜单中选择“设置,”,1.,设置方法,3.2.1,利用栅格,、,捕捉辅助定位点,图,3-5,7,2.,启用方法,3.2.1,利用栅格,、,捕捉辅助定位点,（,1,）在,“,草图设置,”,对话框的,“,捕捉和栅格,”,选项卡启用捕捉复选框 或 打开或关闭捕捉或栅格模式。,（,2,）单击状态栏,“,捕捉,”,按钮或,“,栅格,”,按钮。,（,3,）单击键盘上的功能键,或,。,8,栅格点不是图形的一部分，只是作为视觉参考，出图时，绘图机不会将其绘出。,若栅格,X,轴、,Y,轴间距值均为,0,，则在屏幕上看到的栅格点与捕捉栅格点重合。,即利用,GRID,栅格使,SNAP,捕捉栅格可见,。,技巧与提示,9,3.2.2,利用正交,(ORTHO),辅助定位点,在,AutoCAD,中，使用正交模式可以平行于事先设定的捕捉方向绘图。当正交方式打开时，只能在当前,X,轴和,Y,轴方向上灵活的绘制图形。如果设置捕捉方向为,45,，则只能沿,45,、,135,、,225,、,315,方向绘图。,打开或关闭正交模式可以采用以下方法：,（,1,）,命令,：,ORTHO,（,2,）,状态栏,：在状态栏中单击“正交”按钮。,输入模式,开,(ON)/,关,(OFF):on,（,3,）,功能键,：单击,键。,10,3.2.3,利用极轴追踪辅助定为点,利用极轴追踪可以在设定的极轴角度上根据提示精确移动光标。极轴追踪提供了一种拾取特殊角度上点的方法。,命令,：,DSETTINGS,菜单,：,工具,|,草图设置,状态栏,：在状态栏中“,极轴”按钮处,单击鼠标右键，在弹出的快捷菜单中选择“设置”。,图,3-8,“,极轴追踪,”,选项卡,11,【,例,】,利用正交、极轴追踪绘制如图,3-9,（,d,）所示的建筑标高图形。,演示,图,3-9,利用正交、极轴追踪绘制建筑标高图形,12,3.2.4,使用对象捕捉与对象追踪辅助工具精确定位点,设定对象捕捉方式有多种方法，不同的对象可以设置不同的捕捉模式。,使用对象捕捉与对象追踪辅助工具精确定位点，有以下几种方式。,（,1,）,命令,：,OSNAP,（,2,）,菜单,：,工具,|,草图设置,（,3,）,状态栏,：在状态栏中用鼠标右击“对象捕捉”，在弹出的快捷菜单中选择“设置”,13,(4,）,快捷菜单,：在绘图区通过,+,单击鼠标右键在,弹出的快捷菜单中设置，如图,3-11,所示。,(5,）,键盘输入,：在命令提示符下，键盘输入包含前三个字母的命令。如在提示输入点时输入“,MID”,此时中点捕捉模式覆盖其他对象捕捉模式，同时可以用诸如“,END,，,PER,，,QUA”,、“,QUI,，,END”,的方式输入多个对象捕捉模式。,(6,）,按钮,：打开工具栏中的“对象捕捉”工具条进行捕捉方式的设定,14,【,例,】,利用最近点方式、平行线方式捕捉过圆上一点绘制直线的平行线,演示,图,3-20,【,例,】,利用捕捉自按钮绘制立面窗，如图,3-21,（,d,）所示。,图,3-21,演示,15,技巧与提示：,对象捕捉工具必须在相关,命令激活后,使用。,使用捕捉平行线方式时，单击直线第一点后，一定是将鼠标移动到要捕捉的平行线上，出现捕捉平行线,提示标记,后，在将鼠标沿平行线方向移动。,不可同时打开多种捕捉方式,，否则当鼠标靠近对象时，多种捕捉方式交替出现，反而降低捕捉质量和速度。,使用“对象捕捉”工具条,上的按钮，需要时直接单击相应捕捉按钮将大大提高绘图效率。,16,在新,AutoCAD,版本下，不仅可以使用以上捕捉方式，还可以在不使用任何辅助线的方式下,查找任意两点间的中点,。,【,例,】,不使用辅助线,在如图所示图形中绘制通过,AB,直线中点的垂线。,技巧与提示：,演示,图,3-22,17,【,例,】,不使用辅助线绘制如图,3-23,（,b,）所示以矩形对称中心为圆心的圆,。,技巧与提示：,捕捉方式提供了强大的辅助绘图功能，如果能将对象捕捉和对象追踪结合使用，将大大提高绘图的效率。,演示,图,3-23,Back,18,3.3.1,图层的概念和特性,3.3,图层、颜色、线型的设置,在手工绘图中，所有图形绘制在一张图纸上，而在,AutoCAD,中，用户可以利用,LAYER,命令将一张图纸分成若干层，将表示不同特性的图形对象放在不同的层上，以方便检验图形和管理，而且也将大大提高图形绘制效率。,19,系统对图层的数量没有限制，对每一图层上的对象数量也没有限制（与计算机的内存大小有关）。,（,1,）图层的数量,每一个图层都有一个名字。开始绘制新图形时，,AutoCAD,将创建一个名为,0,的特殊图层。,图层,0,不能被删除或重命名。用户自定义的图层的命名最好采用“见名知意”的原则，可用所描述对象的性质来定义图层名，如“点画线”、“标注层”等。,（,2,）图层名,3.3.1,图层的概念和特性,图层具有以下特性：,20,（,3,）图层的相同性,各图层上具有相同的坐标系、绘图界限、显示时的缩放比例等，可对位于不同图层上的对象同时进行编辑操作。,（,4,）当前层的性质,在,AutoCAD,中，新的对象总是绘制在当前层上。对于有多个图层的图形，在绘制对象之前应通过图层操作命令将所在图层置为当前。,图层可以是打开的，也可以是关闭的。只有在打开图层上的对象才显示在屏幕上或在绘图机上绘出，而被关闭图层上的对象虽然也是图形的一部分，但在屏幕上不能显示，在绘图仪或打印机上也不能绘出。利用图层的这一特性，在绘图时可以建立辅助层协助绘图，在打印输出时将该层关闭即可。,（,5,）图层的打开,/,关闭,21,（,6,）图层的冻结,/,解冻,冻结的图层与关闭的图层一样，在屏幕上是不显示的，不同之处在于：冻结的图层不能参加图形间的运算。在复杂图形中暂时冻结不需要的图层，可大大加快图形重新生成的速度。,（,7,）图层的锁定,/,解锁,锁定层上的对象可以显示出来，但不能用编辑命令编辑它们。锁定图层可以降低意外修改对象的可能性，锁定图层上的对象仍然可以用对象捕捉等辅助功能。用户可以锁定当前层，并且可以在锁定层上新绘制对象，也可以在锁定层上执行改变对象颜色和线型等不修改对象的其他操作。,22,（,8,）图层的线型,图层上的线型是指在图层上绘图时所用的线型，每个图层都具有一种相应的线型，不同的图层可设定成不同或相同的线型，可以调用,AutoCAD,自带的标准线型，也可以自定义专用线型。,（,9,）图层的颜色,图层的颜色是指该图层上对象的颜色，,不同的图层可以设定不同的颜色，也可以设定相同的颜色。,23,命令：,LAYER,菜单：,格式,|,图层,按钮：,3.3.2,图层与颜色的设置和管理,1,图层的设置,在图层特性管理器中图设置层,24,技巧与提示：,当新建的图层不需要时，可以单击删除图层按钮删除指定的图层。该层上必须无对象，同时,0,层不可以被删除。,要使接下来绘制的图形在某个层上，应单击该图层，接着单击置为当前按钮。则新生成的对象将具有当前层的颜色、线型等特性。,对于已建立的图层更名，可以选中该图层，两次单击该图层名所在位置，当图层名处于编辑状态，输入新图层名，单击,键即可。,在,“,图层特性管理器,”,对话框中建立多个图层时，也可以将规划的图层全部建好，再修改对应图层的颜色，线型和线宽以提高效率。,25,3.3.2,图层与颜色的设置和管理,2,新建特性过滤器,在建立多个图层之后，还可以通过可见性、颜色、名称等过滤图层特性。,26,3.3.2,图层与颜色的设置和管理,3,“,图层,”,和,“,特性,”,工具栏,27,在绘图过程中，经常要使用不同的线型。在,AutoCAD,中，系统提供了多种线型，每种线型都保存在线型文件中。常用的线型在系统线型库文件,ACADISO.LIN,中，用户只需加载即可。,命令,：,LINETYPE,或,LTYPE,菜单,：格式,|,线型,按钮,：,（,1,）加载线型,3.3.3,线型设置和管理,28,图,3-32,同一线型在不同比例下的显示,（,2,）设置线型比例,在,“线型管理器”对话框，可设置图形中的线型比例，从而改变非连续线型的外观。,演示,Back,29,命令,：,PREFERENCES,菜单,：工具,|,选项,3.4,常用工具选项的设置,使用,AutoCAD,绘图，除了使用缺省设置，有一些系统环境变量是很重要的，必须事先设置好。这些设置主要在选项对话框中进行。打开,“,选项,”,对话框可以采用以下方法：,Back,30,在绘制图形时，由于显示屏的大小有限，画图时经常放大局部画图，然后再放大另外局部画图，这样就经常要对视窗进行放大和缩小。,3.5,显示控制与,AutoCAD,常用工具,3.5.1,视图缩放,ZOOM,命令,命令,：,ZOOM,或,Z,菜单,：视图,|,缩放,|,实时、上一个、窗口、,范围,按钮,：,参看表,3,1,31,3.5.2,视图平移,PAN,命令,实施平移可以在不改变显示比例的情况下，观察图形的不同部分。,命令,：,PAN,菜单,：视图,|,平移,|,按钮,：,执行平移命令后，鼠标提示变为手形，按住鼠标左键移动，可以使图形一起移动，即可观察同一图形中不同部分的图形细部。要退出实时平移状态，按,或,键退出，或单击右键，在弹出的快捷菜单中选,“,退出,”,。,32,“,鸟瞰视图,”,是在单独窗口中显示图形视图的导航工具，可用来显示整个图形，并用宽线标记当前的视图，通过简单操作，用户能快速地缩放显示图形或动态改变显示区域及大小。,3.5.3,鸟瞰视图,Aerial View,命令,命令：,DSVIEWER,菜单：,视图,|,鸟瞰视窗,33,3.5.4,视口,VPORTS,命令,对于复杂图形，用户往往希望在屏幕上同时比较清楚地观察图形的不同部分，,AutoCAD,系统可以在屏幕上为同一图形文件建立多个窗口，即视口。视口可以单独地进行缩放、平移。,命令,：,VPORTS/+VPORTS,菜单,：,视图,|,视口,|,命名视口、新建视口、一个视口、两个视口、三个视口,合并,|,按钮,：,图,3-47,视口对话框,34,建立新视口,（,1,）在,AutoCAD,中创建一个图形，或打开一个已有图形。,（,2,）输入,VPORTS,命令。打开,“,视口,”,对话框。,（,3,）在,“,新建视口,”,选项卡,“,标准视口,”,列表框中选择,“,三个：右,”,选项，如图,3-48,所示。,（,4,）在新名称（,N,）编辑框中输入视图名,“,THREE,”,（视图名尽量要见名知意），然后单击确定按钮，此时绘图区变成,3,个视口，其中两个位于视图的左侧，上下排列，另一个位于视图的右侧，单独占据整个右半视图，如图,3-49,所示。,图,3-48,图,3-49,演示,35,3.5.5,图形文件的检查、修复和清理,当图形文件损坏后，可以通过使用命令查找并更正错误来修复部分或全部数据。也可以清理绘图过程中不用的图层、图块、线型等图形元素。,菜单,：文件,|,画图实用程序,图,3-52,图形修复管理器,图,3-53,图形清理对话框,36,3.5.6,AutoCAD,中的计算器,命令,：,QUICKCALC,菜单,：,工具,|,快速计算器,按钮,：,用户在进行图形设计绘图中经常要用到相关计算，很多人会用到,WINDOWS,系统提供的计算器，在,AutoCAD 2006,以后版本中，,AutoCAD,系统也提供了方便实用的,“,快速计算器,”,功能，,“,快速计算器,”,中包括与大多数标准数学计算器类似的基本功能。,图,3-54,37,3.5.7,常用查询工具,1.,距离查询,命令,：,DIST,菜单,：,工具,|,查询,|,距离,按钮,：,命令提示与交互：,命令,:,_dist,指定第一点,:,指定第二点,:,距离,=394.3380,，,XY,平面中的倾角,=17,，与,XY,平面的夹角,=0,X,增量,=376.8022,，,Y,增量,=116.2864,，,Z,增量,=0.0000,38,3.5.7,常用查询工具,2.,面积查询,命令,：,AREA,菜单,：,工具,|,查询,|,面积,按钮,：,命令提示与交互：,命令,:_area,指定第一个角点或,对象,(O)/,加,(A)/,减,(S):,39,【,例,】,通过指定一系列的点来查询不规则图形的面积和周长。,（,a,）单击需要测量的点 （,b,）计算不规则封闭区域面积周长,图,3-55,查询不规则图形的面积和周长,演示,【,例,】,查询指定对象的面积和周长。,（,a,）单击需要测量的多段线 （,b,）计算封闭多段线区域的面积周长,图,3-56,查询多段线或圆的区域面积和周长,演示,40,休息,41,
