地图符号设计.ppt

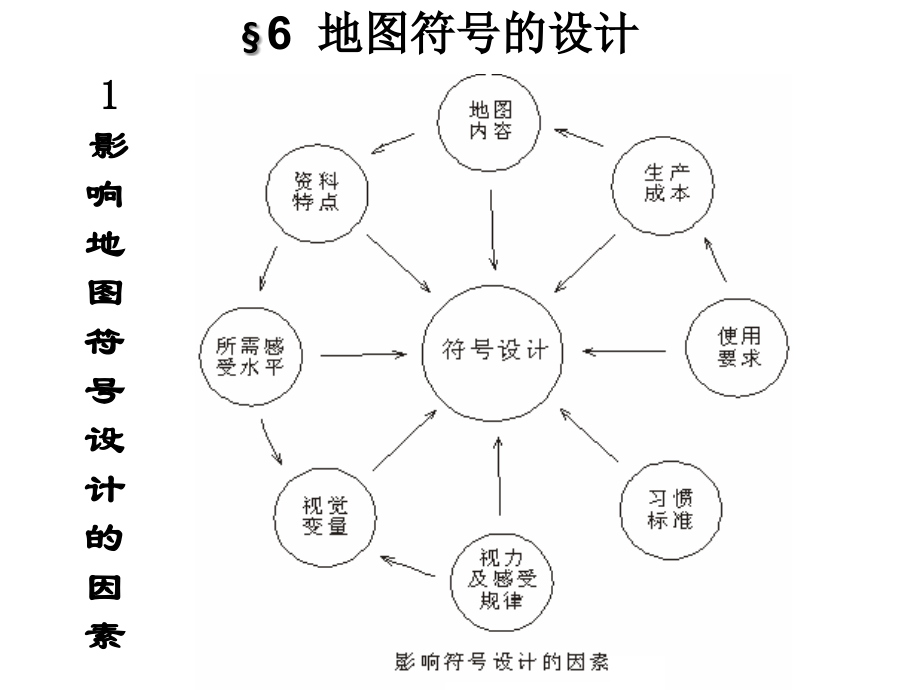

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,1,影响地图符号设计的因素,6,地图符号的设计,2,符号设计要求,1,）图案化,具体对象：具体形象出发构成图案符号,点状符号,正视、侧视，,如烟囱、树等,线、面状符号,平面形态，如河流、道路,非具体对象：会意性图案,如：境界、气温、噪音等,制图对象,整理、夸张、变形,规则化图形,烟囱,阔叶林,针叶林,河流,高度概括 基本特征,图案化,规格化 制图对象的质量、数,量及关系特征,2),象征性,易于产生联想。,如,3),清晰性,文,+,简单性,：,复杂，增加图面载负量,对比性：,对比性强，可突出内容的表达。,紧凑性：,加强整体感具有较强的感知效果。,4,）,系统性,指群体内部的相互关系，主要是逻辑关系。,5,）适应性,适应不同地图的内容要求。,如，旅游图：生动活泼、艺术性强，多用艺术符号,科学技术用图：严肃、庄重，多用抽象符号,6,）生产可行性,制作和复制的可行性,3,、地图符号的系统设计,设计步骤,1,）分析地图内容及其地图资料，拟定分级、分类原则；,2,）确定内容在整体结构中的地位，排定应有的感受水平；,3,）选择适当视觉变量和变量组合方案；,4,）概括形成具体的图案符号,3.1,点状符号的设计,特点：,构图规则、简单明了、,易于定位,主要视觉变量：,形状、尺寸、,色彩,1),形状变化,主要有轮廓形状变化如改变,轮廓线粗细（对比明显）、,虚实；,图形内部结构变化如改变内部,颜色对比、内部填充符号形状、,排列等。,为提高符号的对比性，设计时应注意：改变轮廓线以实线条为主，不宜采用虚线、点线。内部变化的符号，以实虚结合为主。如用晕线变化符号内部结构，晕线间隔不宜太小，且晕线应比轮廓线细。,2,）大小及内部变化,几何符号的大小常用来表示制图对象的数量指标。设计时注意：,与地图用途一致。,设计符号首先应考虑地图用途。如教学挂图，比例尺一般都偏小，为适应教学要远看的要求，符号应设计大一些，线划应粗些，结构变化应简明；同类符号基础应统一。参考地图，内容相对多而复杂，符号应设计精细一些。,与事物等级一致。,表示事物数量或分级的符号，其大小要与事物等级一致。确定符号的大小，应以最小一级的符号尺寸为基准，依次确定其他各级符号大小。,同类符号形状应统一，大小应对比明显。同一种形状的符号大小变化，不能表示同一事物的两层含义，如小比例尺的居民点符号，符号大小表示居民数的多少，圆的内部结构表示行政意义，两种关系均能表示出来。,几何符号立体装饰可进一步提高符号,的直观性，使所表示对象更加鲜明。,立体装饰形式有晕线、阴影、色彩,装饰等。,3,）颜色变化,几何符号的颜色常用来表示事物的质量特征，颜色的差异比形状的差异更为明显，故表示重要的、主要的类别、性质变化。符号的颜色变化包括符号本身线划色和其内部面状色的变化。可用色相的变化表示不同的制图对象。,设计几何符号要研究符号本身形状、尺寸和装饰方法，也应注意符号的协调、对比关系。在同一幅地图中，要避免出现符号图形大小、线划粗细极为悬殊或彼此不易区分、不谐调的情况。,3.2,线状符号的设计,线状符号是指长度依比例尺显示、宽度常不依比例尺显示，表示线状或带状事物的符号。,地图内容大多都是利用线条来显示的。线状符号既可以表示线状或带状延伸的地物如河流、道路；也可以表示类型或区域的分界线，如地貌类型界线（山脊线、山谷线）、区划界线等；亦可表示有形或无形的趋势面的总体概貌及定量特征，如等高线、等压线、等人口密度线等。,3.2.1,定性线状符号,只表示定名量表数据的线状符号为定性线状符号。通常符号的宽度不做变化，常使用色彩、形状等视觉变量来表示制图对象的性质类别。,色彩视觉变量的选择主要利用色相的变化，不宜采用纯度或亮度的变化来设计。如用同粗的黑实线表示铁路，蓝线表示航空线（渠道或水涯线），红实线表示公路等。,形状视觉变量的设计主要使用一种或几种图形元素的重复、连续变化以及虚实变化、图形变化，来表示制图对象的性质，亦可表示类型，区划界线。,3.2.2,等级线状符号,等级线状符号是指表示顺序量表数据的线状符号。主要利用尺寸视觉变量表示制图对象的等级、强度；利用色彩、形状等视觉变量辅助表示。,尺寸变化（主要用线划粗细的变化）能较好反映制图对象的等级强度。如在某种比例尺的交通图上，用同为红色的,0.8mm,线条表示高速公路，,0.5mm,线条表示一级公路，,0.3mm,线条表示二级公路，,0.lmm,线条表示三级公路。即用线条的粗细来区分顺序量表数据。,尺寸视觉变量可表达等级概念，但区分度不一定非常明显。实践中,常使用色彩或形状变量辅助表达等级、强度概念。,如在用尺寸变化的同时，结合色彩变化，如高速公路用红色，国道用橙色，省道用棕色，县道用红灰色，能较好区别出等级。,等级线状符号如用,尺寸变量结合形状变量,来表达，则在变化线粗的同时，也变化线条的单双（线）、虚实、结构及附加短线，亦可较好表达等级、顺序、强度概念。,3.2.3,趋势面线状符号,趋势面线状符号是指表示连续分布、逐渐变化的实际或理论趋势面（前者如地势等高线，后者如人口密度等值线）按一定顺序排列的等值线、连续剖面线等线状符号组合。,按理呈面状分布的事物用面状符号表示较好，但在趋势面上按一定间隔测量或统计出的数值点，连接成线并按一定顺序连续排列，却能很好地刻画出趋势面的数量特征及其总体概貌。如等高线至今还是表达地势的最好方法；反映人口疏密变化及其密度数量的人口密度等值线，能较好表达人口分布状况。,3.3,面状符号的设计,面状符号是指表示实地呈面状分布事物现象的符号，常用轮廓界线的空间位置表示事物的空间分布，用轮廓内的晕线、花纹或色彩表示事物的质量、数量特征。,3.3.1,晕线面状符号,晕线面状符号是由不同方向、不同形状、不同粗细、不同疏密、不同颜色、不同间隔排列的平行线组成。其中，晕线方向、形状、交叉排列组合及粗细的变化可表示定名量表数据；,晕线粗细、疏密、间隔排列的变化可表示顺序量表、间隔量表和比率量表。,3.3.2,花纹面状符号,花纹面状符号是由大小相似、不同形状、不同颜色的网点、线段、几何图形等花纹点构成。其中，花纹点的形状变化可表示定名量表数据；网点或短线段的疏密变化可表示顺序量表、间距量表和比率量表数据。,花纹和晕线也可互相结合，构成千变万化的面状符号系列。,3.3.3,色彩面状符号,色彩面状符号是指不同范围内的面状色（普染色）符号，它比晕线、花纹面状符号的鲜明性和视觉刺激力更强，表现力较好，较为常用。,不同色相的面状符号可表达定名量表数据；不同纯度、亮度和色相的变化可表达顺序量表、间距量表和比率量表数据。,设计面状符号时应注意：晕线、花纹面状符号强调面的概念（即整体感受效果），而不突出个体碎部；晕线面状符号的线条不宜过粗，和背景间的反差不宜过大；花纹面状符号的花纹点不宜太大，个体视觉感受不宜太突出，花纹点间隔不宜太大；,色彩面状符号常用浅色系列，其图面载负量小，宜和线状、点状符号叠加配合。,晕线花纹面状符号图面载负量较大，不宜和线状符号叠加配合，但,线状符号,却和色彩面状符号较易配合；,结语：计算机制图的飞速发展，使得复杂的晕线、花纹符号设计逐渐转变为：直接在制图软件或在电子出版系统符号库中选择现成的晕线、花纹符号问题，地图符号设计变得越来越简单，但符号设计的原理却是设计者必须掌握的理论基础。,第四章结束！,
