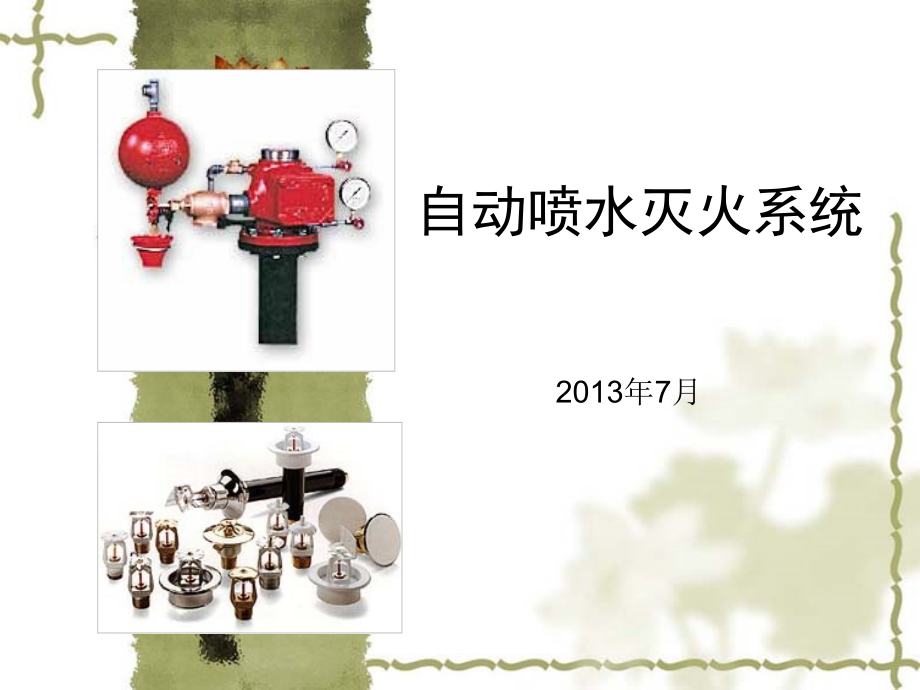

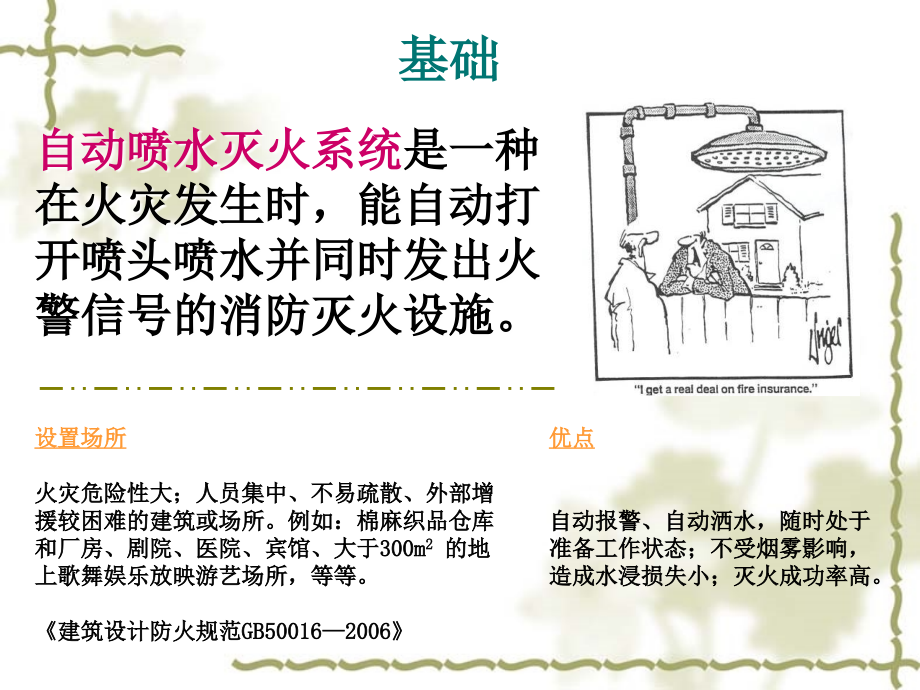

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,自动喷水灭火系统,2013,年,7,月,自动喷水灭火系统,是一种在火灾发生时，能自动打开喷头喷水并同时发出火警信号的消防灭火设施。,优点,自动报警、自动洒水，随时处于准备工作状态；不受烟雾影响，造成水浸损失小；灭火成功率高。,设置场所,火灾危险性大；人员集中、不易疏散、外部增援较困难的建筑或场所。例如：棉麻织品仓库和厂房、剧院、医院、宾馆、大于,300m,2,的地上歌舞娱乐放映游艺场所，等等。,建筑设计防火规范,GB50016,2006,基础,湿式自动喷水灭火系统（,Wet,Pipe,）,干式自动喷水灭火系统（,Dry Pipe,）,预作用自动喷水灭火系统（,Pre-Action,）,雨淋系统（,Deluge,）,水幕系统,（,Deluge,）,自动喷水灭火系统,闭式,开式,分类,1.,湿式自动喷水灭火系统,特点：闭式。管网中充满有压水，当建筑物发生火灾，火点温度达到开启闭式喷头时，喷头出水灭火。是最常见的自动喷水系统。,优点：灭火及时扑救效率高。造价相对便宜，维护费用相对低。,缺点：由于管网中充有有压水，当渗漏时会损毁建筑装饰和影响建筑的使用。该系统只适用于环境温度,4,t 70,的建筑物。,原理：闭式。管网中平时不充水，充有有压空气（或氮气）。当建筑物发生火灾，起火点温度达到开启闭时喷头时，喷头开启排气、充水灭火。,优点：管网中平时不充水，对建筑物装饰无影响，对环境温度也无要求，适用于采暖期长而建筑内无采暖的场所。,缺点：该系统灭火时需先排气，故喷头出水灭火不如湿式系统及时。,2.,干式喷水灭火,系统,原理：闭式。管网中平时不充水。发生火灾时，火灾探测器报警后，自动控制系统控制阀门排气、充水，由干式变为湿式系统。只有当着火点温度达到开启闭式喷头时，才开始喷水灭火。,优点：克服了干式系统控火灭火效率低，湿式系统产生水渍的缺陷，可用于对自动喷水灭火系统安全要求较高的建筑物中。,3,预作用喷水灭火系统,原理：开式。雨淋阀后为空管。火灾发生时，火灾探测系统控制雨淋阀来供给，雨淋阀开启后被保护区内所有喷头一起喷水。,优点：出水量大，灭火及时。,适用：火灾的水平蔓延速度快、闭式喷头的开放不能及时使喷水有效覆盖着火区域的场所或部位。,4,雨淋喷水灭火系统,原理：开式。,该系统喷头沿线状布置，发生火灾时主要起阻火、冷却、隔离作用。,适用：防火隔断、防火分区及局部降温。,适用：需防火隔离的开口部位，如舞台与观众之间的隔离水帘、消防防火卷帘的冷却等,。,5,水幕系统,湿式喷水灭火系统,系统组成：湿式喷水灭火系统由末端试水装置、闭式喷头、压力开关、管道系统、水流指示器、湿式报警阀、报警装置和供水设施等组成。,自动喷水灭火系统,系统构成,(,以湿式系统为例,),:,工作原理：当火灾发生时，高温气流使闭式喷头的热敏元件动作，喷头打开喷水。管网中的水由静止变为流动，水流指示器在水流的作用下动作，输出电信号到报警控制器，报警控制器指示某一区域已在喷水。持续喷水造成湿式报警阀的阀压力低于阀前压力，这种压力差的作用下，原来处于关闭状态的阀片就自动开启。压力水通过湿式报警阀流向干管和配水管，同时有水流通过报警管路接口进入延迟器，经延时确认，水流进入后续管路，冲动水力警铃发出声响报警信号并触动压力开关，压力开关直接启动水泵或输出启动水泵的电信号。根据压力开关的信号，控制器能自动启动消防水泵向管网加压供水，达到持续自动喷水的目的。,自动喷水灭火系统工作原理,-,仍然以湿式系统为例,1,、闭式喷头：喷口用由热敏元件,（易熔合金、玻璃球）,组成的释放机构封闭，当达到一定温度时能自动开启，如玻璃球爆炸、易熔合金脱离。其构造按溅水盘的形式和安装位置有直立型、下垂型、边墙型、普通型、吊顶型和干式下垂型洒水喷头之分。,2,、开式喷头：根据用途分为开启式、水幕式、喷雾式。,喷头,下垂型喷头,(,Pendant,),直立型喷头,(,Upright,),边墙喷头,(,Sidewall,),喷头温级（）,57 68 79 93 141 182 227,玻璃球色别,橙 红 黄 绿 蓝 紫 黑,快速响应喷头具有喷水强度高、反应速度快、水损害小等特点,.,主要用于保护高堆垛与高货架仓库。,特大口径快速反应喷头，采用快速响应玻璃球，主要用于供水压力不高，但要求洒水面积大的轻危险级场所。,隐藏型的喷头,有护网的喷头,特殊喷头,开启和关闭管网的水流，传递控制信号至控制系统并启动水力警铃直接报警。有湿式、干式、干湿式和雨淋式,4,种类型。,湿式报警阀,压力开关在水力警铃报警的同时，依靠警铃管内水压的升高自动接通电触点，完成电动警铃报警，向消防控制室传送电信号或启动消防水泵。,延迟器防止由于水压波动原因引起报警阀开启而导致的误报。报警阀开启后，水流需经,30s,左右充满延迟器后方可冲打水力警铃。,水力警铃,),当报警阀打开消防水源后，具有一定压力的水流冲动叶轮打铃报警。,喷水端压力表,供水端压力表,阀体和阀瓣组件：只允许水单方向流入喷水系统并在规定流量下报警的一种单向阀。湿式报警阀中的阀瓣控制水流方向的主要可动密封件。,湿式报警阀,水流指示器某个喷头开启喷水或管网发生水量泄漏时，管道中的水产生流动；引起水流指示器中桨片随水流而动作；接通延时电路，继电器触电吸合发出区域水流电信号，送至消防控制室。,消防泵,*加压用,*电动泵和柴油泵,*,FM,认证产品,*定期测试,消防泵,消防泵性能测试曲线,检查中的常见问题,喷水障碍物,被包裹的喷头,缺少溅水盘的喷头,被涂料糊住的喷头,现场检查问题：,1,、消防水泵不应设过载保护,消防水泵是灭火救援的重要设备，在消防灭火中起着极为重要的作用。按照我们的习惯性思维，凡是重要设备就应设过载保护。但,民用建筑电气设计规范,第,8.6.3.5,条、第,10.2.2.4,条,(3),条规定：“对于突然停电会导致比因过负荷而造成损失更大的配电线路，不应装设切断电路的过负荷保护电器,(,如消防水泵的供电线路,),，但应装设过负荷报警电器”。照此规定，消防水泵不应装设过载保护切断装置。这主要是考虑到火灾发生时，应全力保证消防用水的需要，因为由于水泵过载可能造成的线路、设备损失与火灾损失相比微不足道。,2,、控制电压,民用建筑电气设计规范,第,24.6.2.1,规定：设在消防栓箱中的起动消防水泵的按钮及启泵信号灯的控制回路应采用,50,以下的安全电压。第,24.9.11,规定：消防联动装置的直流操作电源电压应采用,24V,。这主要是防止使用消火栓时，有水溢出使消火栓箱及水、水枪带电伤及消防队员（这种击伤事故时有所闻）。,3,、消防泵的定期维护保养,尽管规范、规章明确要求消防设施、器材应当定期维护保养，但是目前消防水泵都不能做到定期试机运行，天长日久导致泵体卡死、锈死，以至火灾时不能发挥应有的作用。,4,、湿式报警阀,湿式报警阀只能在,4 70,环境温度中使用；报警阀应竖直安装并注意水流方向与阀体上标识方向一致。安装后，其周围应有足够的空间，以便于维护、保养。,
