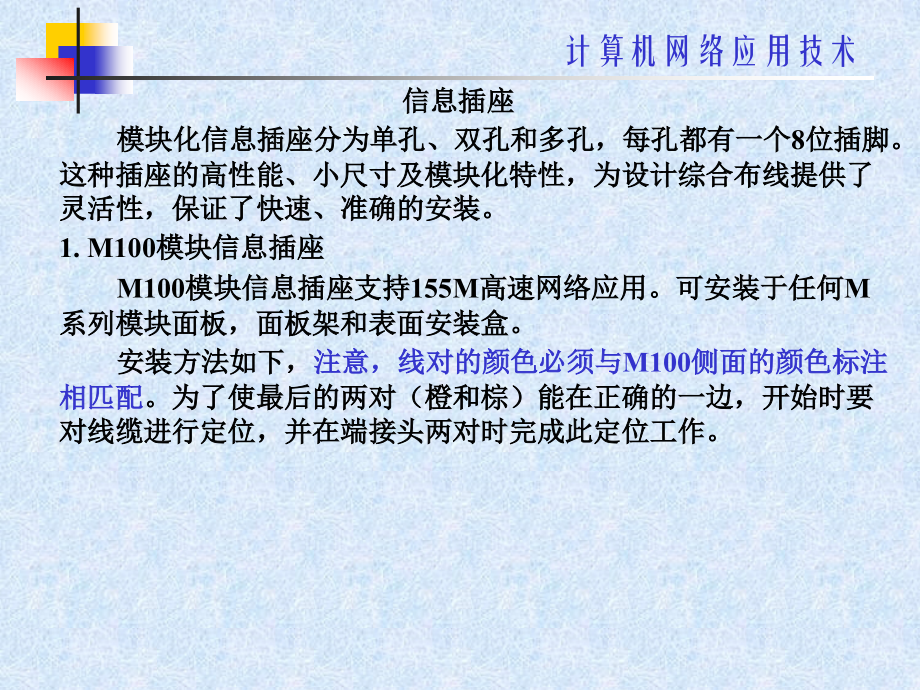

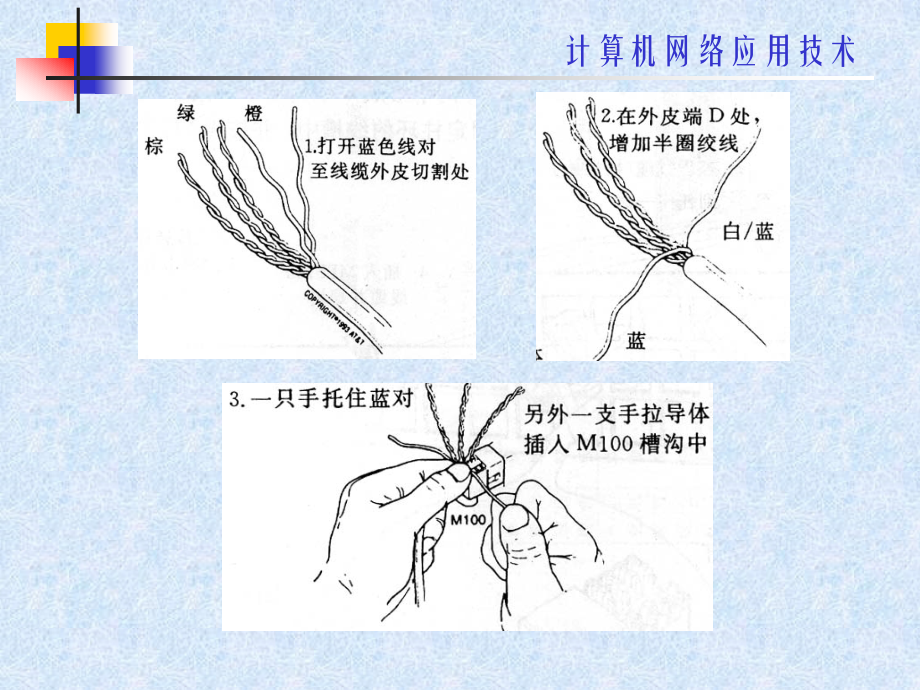

,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,计算机网络应用技术,信息插座,模块化信息插座分为单孔、双孔和多孔，每孔都有一个8位插脚。这种插座的高性能、小尺寸及模块化特性，为设计综合布线提供了灵活性，保证了快速、准确的安装。,1.,M100,模块信息插座,M100,模块信息插座支持155,M,高速网络应用。可安装于任何,M,系列模块面板，面板架和表面安装盒。,安装方法如下，,注意，线对的颜色必须与,M100,侧面的颜色标注相匹配,。为了使最后的两对（橙和棕）能在正确的一边，开始时要对线缆进行定位，并在端接头两对时完成此定位工作。,多用户信息插座,多用户信息插座为在一个办公空间中办公的多个用户提供了一个单一的工作区插座集合。25对线模块就可以用它，安装方法如下图：,25对线模块端接（二）,模块类,免打线工具模块,AP,电话模块,英式模块,LT,六类模块,AP,超五类模块（黄色）,LT,超五类模块,工具类,打线工具,BNC,剥线工具,BNC,压线工具,RJ11,压线工具,RJ45,压线工具,面板类,TL,型双口面板,斜双口面板(,LT),双口面板(,LT),4孔面板（,AP）,3孔面板（,AP）,单口面板（,LT）,
