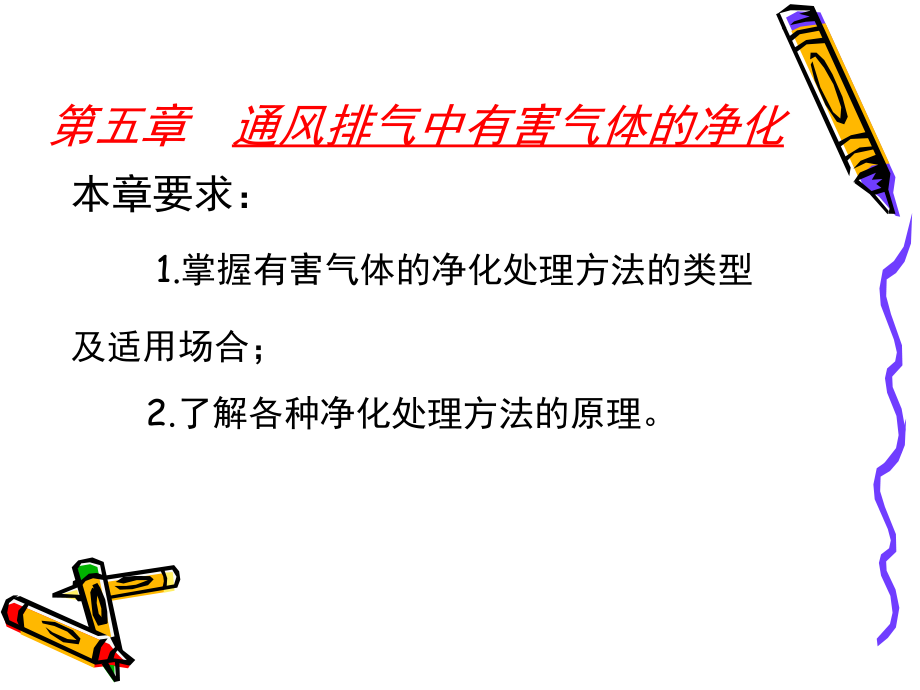

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,第五章,通风排气中有害气体的净化,本章要求：,1.,掌握有害气体的净化处理方法的类型,及适用场合；,2.,了解各种净化处理方法的原理。,第一节,有害气体分类及起始浓度,一、,无机类,二、,有机类,此外，有一些无机和有机类有害气体常常,具有刺激性臭味，称之为,恶臭气体,。,第二节 概述,有害气体的处理方法,：,有燃烧法、冷凝法、吸收法、吸附、电子束,照射法、生物法等净化处理方法和高空稀释排,放两大类。,有害气体的净化处理又分为物理方法、化,学方法和生物方法三种形式。,有害气体的处理方法,一、净化处理：,1.,物理方法,：,水洗法、冷凝法、吸附法、电子束照射法,2.,化学方法,：,燃烧法（直接燃烧、热力燃烧、催化燃烧、,表面燃烧、蓄热燃烧）、氧化法、药液吸收法、,化学吸附法、覆盖法,3,、,生物方法,用活性污泥培殖菌种分解有害组分。,二、高空稀释排放,从高烟囱排放有害气体，用大气扩散稀释，,排放口有害气体浓度和排放速率（总量），必须,符合国家有关标准。,第三节 有害气体净化处理方法,一、燃烧法,主要用于有机溶剂蒸气和碳氢化合物的净化,处理，也可用于除臭。,1.,直接燃烧,直接燃烧通常在,1100,以上进行。,碳氢化合物当,H/C0.33,时，较易燃而无烟。,2.,热力燃烧,烘漆厂含苯气体等的净化可采用热力燃烧。,3.,催化燃烧,催化燃烧适用范围：,化工、合成树脂加,工、印刷、汽车制造、铸造、纤维加工、建筑,材料、水处理等。,4.,表面燃烧,表面燃烧是在热力燃烧的基础上发展起来,的。该装置已在国外工程实践中得到应用。,5.,蓄热燃烧,蓄热燃烧已在欧美汽车工业涂装废气处,理工程中得到了应用。,二、,冷凝回收法,1.,适用场合,：,适用于浓度高、冷凝温度高的有机溶剂蒸,气和含有大量水蒸气的高湿排气。,冷凝回收常用作吸附、燃烧等设施的前处,理。,2.,从空气中凝结蒸气的方法：,有,冷却法和加压法,。,3.,冷凝操作流程：,粘胶丝生产中塑化槽的二硫化碳的冷凝回,收。,三、,液体吸收法,（一）,概述,：,1.,适用场合,：,其用于处理涂装排气，也可作为一种前处,理措施与活性炭吸附法组合使用。,2.,分类,：,液体吸收法分为物理吸收和化学吸收。,（,二）吸收原理,1.,吸收的气液平衡关系（亨利定律）,P=,E,或,P=C/H,2.,扩散和吸收,气体的吸收，即传质过程是由于物质的扩,散而引起的。,扩散的起因由于体系中的浓度差。,传质的基本方式：分子扩散和对流扩散。,双膜模型,3,.,双膜理论,（,1,）气液两相同有一个相界面，两侧存在,有两层极薄且稳定的气膜和液膜，其主要由分,子的扩散传质。,（,2,）在两膜以外的气相和液相主体中，主,要以对流扩散为主。,（,3),在气液两相界面上，两相的浓度总是,互相平衡，在界面上不存在扩散的阻力。,4.,溶解度对传质的影响,（,1,）当气体的溶解度甚大，吸收过程中的总,阻力主要由气膜阻力所构成，称之为气膜控制,过程。,（,2,）当气体的溶解度甚小，吸收过程中的,总阻力主要由液膜阻力所构成，称之为液膜控,制过程。,（,3,）当气体的溶解度适中，则气、液两膜的,吸收阻力均较显著，都不能略去。,（三）,吸收装置,对气膜控制的吸收过程，有填料塔、喷淋,塔、旋风洗涤塔、文氏管洗涤塔和水力过滤器,等；,对液膜控制的吸收过程，有泡钟罩塔、喷射,洗涤器、气泡塔和气泡搅拌槽等。,（四）,吸收装置设计,1.,吸收剂,水、碱性吸收剂、酸性吸收剂、有机吸收,剂、氧化剂吸收剂,2.,吸收装置选用时应考虑的因素：,处理能力大、压力损失小、结构力求简单、,吸收效率高、操作弹性大等。,四、,活性炭吸附法,1.,吸附剂和吸附质,：,在吸附现象中的固相称为吸附剂，被吸附的,物质称为吸附质。,2.,吸附的原理：,分子引力、化学键力、静电力的作用。,3.,静活性与动活性、平衡吸附量与平衡保持量,见课本,p134,、,p138,（,四）吸附剂的选择,硅胶,等吸附剂称为亲水性吸附剂，,用于吸,附水蒸气和气体干燥。,活性炭,应用较广，,适宜于有机溶剂蒸气的,吸附,。,各种吸附剂可去除的有害气体见课本,P135,表,5-7,。,（五）,活性炭吸附装置,活性炭吸附装置可分为,固定床、移动,床、流化（沸腾）床和流动床,等多种形式。,目前，,应用固定床形式较为普遍,，大风,量、低浓度排气采用回转式蜂窝轮。,吸附装置按再生方法来区分，有,非再生,型、取出再生型和器内再生型,。,（六）,吸附剂的再生方法,水蒸气再生法、惰性气体（通常用氮气）,再生法、热空气再生法、热力（高温焙烧）再,生法、,烟道气再生法、化学再生法、减压再生,法、微生物再生法和微波再生法等。,其中前四种方法为常用。,五、,电子束照射法,1.,生成游离基,2.,脱硫、脱硝反应,3.,生成硫酸铵、硝酸铵,适用于含有,SO,X,、,NO,X,的锅炉烟气的净化,，,如电站锅炉（燃煤）脱硫脱硝。,其,是一种防止大气污染的高新技术。,六、,生物法,1.,定义及,分类：,利用微生物分解恶臭成分使其无臭化的方法,称之为生物法。,生物脱臭法分为吸收型和吸附型两大类。,2.,活性污泥法,：,是以生活污水为微生物营养液，,加以曝气对恶臭成分起到吸收分解作用而达到脱,臭目的。,七、,有害气体的高空排放,影响有害气体在大气中扩散的主要因素：,1.,排气立管高度,2.,烟气抬升高度,3.,大气温度分布及大气风速,4.,烟气温度,5.,周围建筑物高度及布置等,思考题,1.,关于吸附剂的活性，叙述错误的是,(),。,A,活性是对吸附剂吸附能力的叙述,B,活性可分为动活性和静活性,C,静活性小于动活性,D,活性与运行工况有关,2.,设计空调进风用吸附设备时，使用时间应按其,(),确定。,A.,静活性,B.,动活性,C.,平衡吸附量,D.,平衡保持量,思考题,3.,下面关于吸附法的叙述，错误的是,(),。,A,吸附是气相分子被固体表面分子吸引的过程,B,吸附过程都是不可逆的,C,用作吸附剂的一般是比表面积很大的多孔性材料,D,吸附剂经过一定使用时间后会饱和,思考题,4.,关于吸收法，叙述正确的是,(),。,A,吸收是用液体净化排气中有害气体的一种方法,B,这种液体称为吸收质,C,吸收可分为热吸收和冷吸收,D,为提高吸收效率，通常不采用气液逆流方式,思考题,5.,有害气体的净化处理方法不包括,(),A.,物理方法,B.,化学方法,C.,生物方法,D.,人工方法,6.,使排气达到排放标准的合理手段不包括,(),。,A,用燃烧法处理排气,B,用吸收法处理排气,C,用吸附法处理排气,D,用加大排风量法处理排气,思考题,7.,下面关于有害气体高空排放的排气立管的,叙述，正确的是,(),。,A,有害气体最大落地浓度应达到卫生标准,B,排气立管出口应设伞形风帽,C,排气立管比本建筑高,0.5,2m,既可,D,排气立管设计中不必考虑烟气抬升高度,思考题,8.,下列不属于有害气体的净化处理物理方法的是,(),。,A,水洗法,B,覆盖法,C,冷凝法,D,吸附法,9.,除尘风管倾斜敷设与水平面的夹角最好大于,(),A,30 B,60 C,45 D,75,思考题,10.,采用板式塔吸收装置的情况不包括,(),。,A,对气膜控制的吸收过程,B,对液膜控制的吸收过程,C,对吸收过程中产生大量热，需有其他辅助物料加入或 引出的过程,D,对有悬浮固体颗粒或有淤渣的,思考题,11.,采用液体吸收法，选用吸收装置时；不需要,考虑的因素是,(),。,A,处理能力,B,压力损失,C,操作弹性,D,工作场合,12.,下列属于液体吸收法中的化学吸收的是,(),。,A,减压,B,加热,C,萃取,D,电解,思考题,13.,用活性炭吸附法净化处理有害气体，普遍采,用,(),。,A,固定床形式,B,移动床形式,C,流化床形式,D,流动床形式,14.,吸附装置按再生方法来划分，不包括,(),。,A.,非再生型,B.,完全再生型,C.,取出再生型,D.,器内再生型,思考题,15.,下列不属于吸附剂的常用再生方法的是,(),。,A,水蒸气再生法,B,惰性气体再生法,C,热空气再生法,D,化学再生法,思考题,16.,某工艺排气中的粉尘浓度为,200mg,m,3,，,该种粉尘的排放标准为,15mg,m,3,，现有一除,尘器的效率为,60,，应再串联一级效率为,(),的除尘器。,A,81,25,B,81,75,C,87,25,D,87,75,思考题,17.,某车间局部排风量为,0.56kg,s,，冬季室内工作区温度,为,15,，采暖室外计算温度为,-25,，围护结构耗热量,为,5.8kJ,s,，为使室内负压，机械进风量为排风量的,90,，则要求的机械通风量为,(),，送风温度为,(),。,A.0,56kg,s,；,31,29 B.0,5kg,s,；,31,29,C.0,56kg,s,；,37 D.0,5kg,s,；,30,30,思考题,18.,要将沉降速度为,0,2m,s,的颗粒物,100,捕,集，当处理风量为,7200m,3,h,时，对于截面为,2m2m,的沉降室，沉降室的最小长度为,(),。,A,6m B,5m C,3m D,4m,思考题,19.,已知,CO,2,的室内卫生标准为,1000ppm,，新风,中的,CO,2,浓度为,764mg,m,3,，室内,CO,2,的发生量,为,30mg,s,，最小新风量应为,()(,不考虑通风,气流不均匀等因素,),。,A,75m,3,h B,30m,3,h,C,60m,3,h,D,90m,3,h,
