工程读图2.ppt

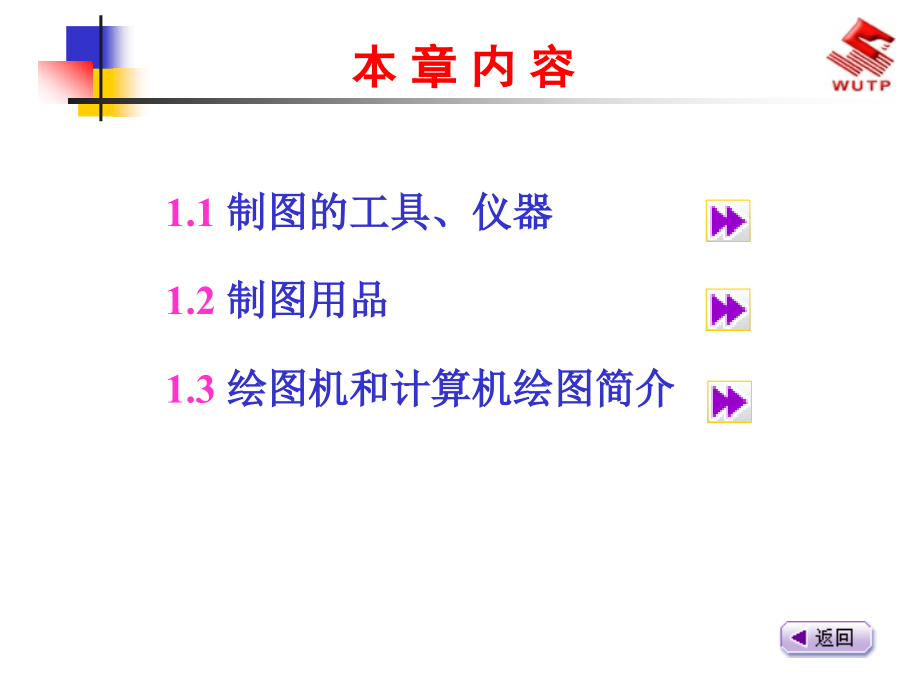

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,1,制图工具、仪器及用品,常用制图工具、仪器及用品的使用和维护方法。,计算机绘图简介。,本章主要内容,本 章 内 容,1.1,制图的工具、仪器,1.2,制图用品,1.3,绘图机和计算机绘图简介,1.1,制图的工具、仪器,图板：,用来安放图纸及配合一字尺、丁字尺、三角板等进行作图的工具。,一字尺：,用于画水平线，,如图,1.1,所示,。,1.1.1,图板、一字尺、丁字尺和三角板,图,1.1,图板、一 字尺和三角板,丁字尺：,用于画水平线，,如图,1.2(a),所示,。,丁字尺与三角板的使用方法：,用丁字尺配合三角板画铅垂线，,如图,1.2(c),所示,。,三角板与丁字尺画各种斜线，,如图,1.2(d),所示,。,两个三角板配合画任意直线的平行线或垂直线，,如图,1.2(e),所示,。,图,1.2,丁字尺与三角板的使用方法,1.1.2,比例尺,比例尺：,直接用来放大或缩小图形用的绘图工具。,目前,常用的比例尺,有两种：,外形呈三棱柱体，上有六种不同比例的三棱比例尺，,如图,1.3(a),所示,；,有机玻璃材料，上有三种不同比例的比例直尺，,如图,1.3(b),所示,。,图,1.3,比例尺,1.1.3,墨线笔和绘图墨水笔,墨线笔：,用来描图或在图纸上画墨线的仪器，也称直线笔或鸭嘴笔。,如图,1.4,所示,。,执墨线笔的姿势：,笔杆向右略偏,20,左右，笔杆在画线时走出的平面应垂直于纸面，画线速度要均匀。使用不当会使线条出现,如图,1.4(d),(g),所示,的弊病。,图,1.4,墨线笔的使用,绘图墨水笔的笔头为一针管，针管有粗细不同的规格，可画出宽窄不同的墨线，,如图,1.5,所示,。,图,1.5,绘图墨水笔,1.1.4,圆规和分规,圆规：,画圆及圆弧的主要工具。常用的是三用圆规。,圆规、圆规上的插脚及钢针,如图,1.6(a),、,(b),所示,；,当用铅芯画圆时，,如图,1.6(c),所示,；,用圆规画线，,如图,1.6(d),、,(e),所示,；,画较大圆或圆弧时，,如图,1.6(c),所示,。,图,1.6,圆规的使用,分规,的形状与圆规相似，只是两腿均装有尖锥形钢针，既可用它量取线段的长度，也可用它等分直线段或圆弧，,如图,1.7,所示,。,图,1.7,分规的使用,1.1.5,曲线板,曲线板,是绘制非圆曲线的工具之一。,单式曲线板一套共十二块，每块都由许多不同曲率的曲线组成。,复式曲线板,如图,1.8(a),所示,。,曲线板的使用,如图,1.8(b),所示,。,图,1.8,曲线板的使用,1.2,制图用品,图纸有,绘图纸,和,描图纸,两种。,绘图纸：,用于画铅笔图或墨线图，要求纸面洁白、质地坚实，并以橡皮擦拭不起毛、画墨线不洇为好。,描图纸（也称硫酸纸）：,专门用于墨线笔或绘图笔等描绘作图的，并以此复制蓝图，要求其透明度好、表面平整挺括。,1.2.1,图纸,1.2.2,绘图铅笔,H,表示硬芯铅笔，用于画底稿；,B,表示软芯铅笔，用于加深图线的色泽用；,HB,表示中等软硬铅笔，用于注写文字及加深图线等。,铅笔要削成圆锥形，,如图,1.9,所示,。,尖锥形铅芯用于画稿线和注写文字等，楔形铅芯用于加深图线用。,画线时握笔要自然，速度、用力要均匀。,图,1.9,绘图铅笔,1.2.3,绘图墨水,用于绘图的墨水一般有两种：,普通绘图墨水,和,碳素墨水,。,绘图墨水：,快干易结块，适用于传统的墨线笔,直线笔。,碳素墨水：,不易结块，适用于绘图墨水笔。,直线笔也可以用碳素墨水，但绘图墨水笔一定要用碳素墨水，,1.2.4,绘图蘸笔,绘图蘸笔,主要用于写字。它由,笔尖,和,笔杆,组成，,如图,1.10,所示,。,图,1.10,绘图蘸笔,1.2.5,其他制图用品,(1),擦图片,擦图片是用于修改图线的，形状,如图,1.11,所示,，其材质多为不锈钢片。,图,1.11,擦图片,(2),制图模板,目前有很多专业型的模板，如建筑模板,(,图1,.,12,),、结构模板、轴测图模板、数字模板等。,图,1.12,建筑绘图模板,(3),橡皮,橡皮有软硬之分。修整铅笔线多用软质的，修整墨线则多用硬质的，,如图1,.,13,。,图,1.13,橡皮,(4),砂纸,砂纸可固定在一块薄木板或硬纸板上，做成,如图1,.,14所示,的形状。,(5),排笔,用橡皮擦拭图纸，会产生很多的橡皮屑，要用排笔及时地清除干净，,如图1,.,15所示,。,图,1.14,砂纸板,图,1.15,排笔,1.3,绘图机和计算机绘图简介,绘图机是将绘图用的图板、图架、丁字尺及量角器等工具组合在一起的装置。,其构造形式有多种，,图,1.16,所示为导轨式绘图机。,1.3.1,绘图机,图,1.16,绘图机及转椅,1.3.2,计算机绘图简介,绘图程序,：,把需绘制的物体用数据来描述，使其变为计算机可以接受的信息，也就是建立数学模型。,把数学模型采用方便的数据结构或数据库，输入计算机存储起来。,经计算机图形处理生成模型的图像，在屏幕上显示或由自动绘图机绘出,计算机绘图系统由,硬件,和,软件,两大部分组成。,硬件系统,是计算机绘图的设备条件，它包括图形输入设备、图形处理设备、图形输出设备三部分。,软件,是计算机程序、方法、规则及相关的文档以及计算机运行时所必需的数据。,常用的计算机绘图硬件系统,如图,1.17,所示,。,图,1.17,计算机绘图的常用硬件系统,绘图软件：用高级算法语言编写的一些具有各种功能的绘图子程序包，它有基本子程序、功能子程序、应用子程序三部分。,计算机系统显示或绘出图样的途径：,利用交互式的图形软件系统，,如图,1.18,所示,的荷兰风车的平、立面图。,用各种高级语言编写绘图程序进行绘图，如应用高级,BASIC,语言等。,图,1.18,计算机绘图,荷兰风车,
