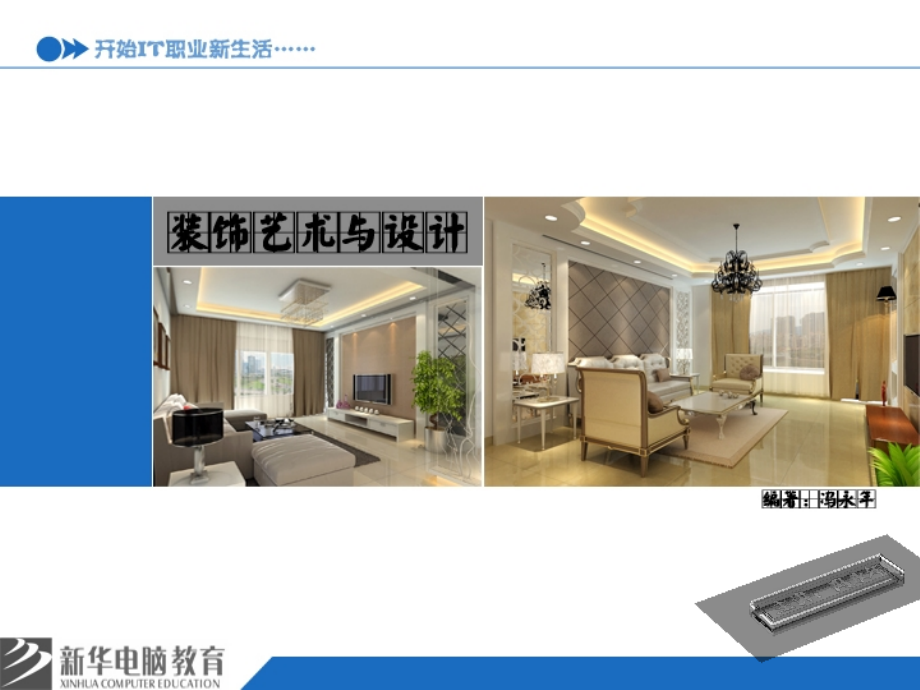

VRay 第四讲.ppt

掌握在,Vray,当中如何创建渲染图像,掌握,Vray,的渲染选项,掌握各种建筑材料及施工工艺做法,【,教学目标,】,【,重点和难点,】,【,教学任务,】,重点：,Vray,渲染的基本操作流程,难点：,Vray,渲染的基本操作流程,4.1,创建渲染图像,4.2 Vray,的渲染选项,4.2.1,图像分辨率,4.2.2,图像的输出格式,4.2.3,抗锯齿设定,4.2.4,全局光照（,GI,）,4.2.5,细分参数,4.2.6,降噪参数,4.2.7,调整渲染时的饱合度与明度,-1-,1.max,灯,+VR,渲染面板的天光,天光决定了场景的整体照明强度。,F10VR,自带天光环境设置（方法最简单，速度快，但天光的阴影效果差）,在天光的照射基础上添加了日光效果，可以看到整个场景比只有天光照射时更亮了，这是因为灯光有个叠加作用，而日光本身由于窗户的遮挡，产生了很好的阴影，画面的对比更明显了。,2.VR,阳光,+VR,天光,贴图,效果理想，速度快,无论什么光模拟,太阳，对场景的整体照明影响不大,，仅影响窗口或门口一小块面积。强度给的再高，也不会较大程度的提高画面的整体亮度，反而局部曝光。,可以通过浊度的改变，真实的模拟从清晨到黄昏的不同时间段。,浊度,-,大气浑浊度。,可以调,2-20,之间的数值，代表清晨到傍晚时候的太阳。,高，受到大气干扰较大，色调偏暖。,低，受到大气干扰较小，意味环境干净，灯光效果偏向干净的天蓝色。,臭氧,-,可以不管他,强度倍增器,-,光的强度，,0.00*,左右就行。,光强度和大气浑浊度配合起作用。,大小倍增器,-,太阳的大小，,影响,阴影边缘的虚实程度,。,阴影细分,-,越大越影子柔和,阴影偏移,-0.2,影子偏移，数值越大，区域阴影的效果越明显，也就是越模糊。数值越小，阴影边缘越硬,创建,VR,阳光时，系统弹出对话框，自动添加一张,VR,天光环境贴图。将其复制给,F10(VR,环境里的天光,),，并关联复制到材质编辑器，勾选手动调整，阳光节点选择创建的,VR,阳光（不选择的话，冷暖色不受,VR,阳光的影响，选择后，两者参数关联控制）。,天空光,+,太阳光 平衡控制冷暖,1.,同时适当降低天空光和阳光的浑浊度，得到冷色效果,2.,同时适当提高天空光和阳光的浑浊度，得到暖色效果,3.,天空光降低浊度，得到冷色，阳光提高浑浊度，得到暖色。结合使用，可得到朝阳的部分暖色，背光的阴影部分冷色的画面效果。丰富的画面色彩，是,PS,处理不出来的。,3.max,灯,+VR,灯光,max,灯（模拟阳光）,VR,灯光（,模拟天空光,）：阴影效果好，速度最慢,缺点：灯光数量的增加，会影响渲染时间，尤其会产生较大的噪点，需要提高灯光的细分，延长渲染时间。,4.max,灯,+,自发光材质,max,灯,（模拟阳光）,自发光材质,（模拟天空光）,：,窗口的玻璃用标准材质，颜色自发光嵌套入,材质包裹器,，,提高“产生全局照明”值,。,影响背景画面,：选择自发光物体，右击“,properties”,属性，取消,render control,里的第,3,个,Visible to Camera,（对摄像机可见），第,5,个,Receive Shadows,接受阴影，第,6,个,Cast Shadows,投射阴影。,缺点：,阴影质量低。另外使用,max,灯（模拟阳光）投射阴影。,感谢聆听！,新华，教育的根本是爱与责任,
