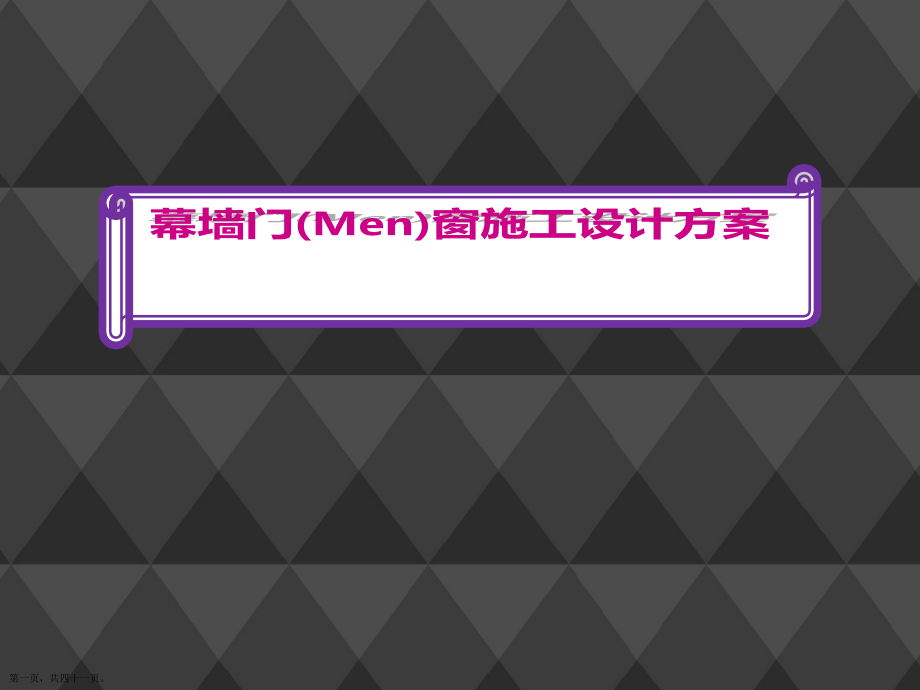

幕墙门窗施工设计方案怎么做.pptx

Click to edit Master title style,Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,11/7/2009,#,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,幕墙门,(Men),窗施工设计方案,第一页，共四十一页。,1.,幕,(Mu),墙设计依据,建筑立面设计方案,建筑的功能和特点,国家,和_市,现行建筑幕墙相关规范,建筑专业提,(Ti),供的其它参考资料,第二页，共四十一页。,2.,幕墙设,(She),计目标,为整体的立面效果提供幕墙专业的,实施方案,和,合理化建议,。,从幕墙的,细节,上体现整个建筑的,主旋律,。,从幕墙系统方面实现建筑的,环保和节能,特点，,降低其运营成本,。,在实现建筑效果的同时保证幕墙系统的,安全,(Quan),可靠,。,对建筑的幕墙系统进行,性价比,分析，实现,最优的性能和价格组合,。,第三页，共四十一页。,3.,幕,(Mu),墙、门窗工程的主要内容,铝塑板幕墙：,装饰板,墙面（铝塑板护墙）,石材幕墙：,石材墙面（石材外墙,M1-1B*,）,铝单板幕墙：,铝板,-,外墙,M1-1B*,玻璃幕墙：,带骨架幕墙（玻璃幕墙）,断桥,(Qiao),隔热铝合金门、窗：,门、门联窗、外窗、百叶等,采光玻璃天窗：,玻璃采光天窗,第四页，共四十一页。,4.1,幕墙、天窗系统性,(Xing),能,说明,抗风压性能,5,级,水密性能,3,级,气密性能,2,级,热工性能,5,级,空气隔声性能,4,级,幕,(Mu),墙平面内变形性能,3,级,耐撞击性能,1,级,遮阳系数分级,5,级,防雷击功能,按建筑要求,防火性能,一级、防火阻隔性能达到,2.0h,以上,4,幕墙、门窗系统性能说明,第五页，共四十一页。,4.2,门、窗系统性能,(Neng),说明,水密性能,4,级,气密性能,6,级,热工性能,5,级,空气隔声性能,4,级,遮阳,(Yang),系数分级,5,级,防雷击功能,按规范要求,第六页，共四十一页。,4.3,幕墙,(Qiang),系统结构设计总说明,本工程所有幕墙系统与背后主体结构均发生结构性附着关系，在结构设计中考虑以下作用：,幕墙系统自身的恒荷载；,作用在幕墙系统的风荷载（墙角、檐口处风荷载体型系数分别取,1.8,和,2.0,，范围按荷载规范取）；,作用在采光天窗的活荷载；,作用在采光天窗的雪荷载；,地震作用；,使用活荷载；,人群冲击荷载；,结构位移产生的附加荷载及温度作用；,幕墙系统的结构设计原则,本工程应依据,建筑结构荷载规范,、,玻璃幕墙工程技术规范,、,金属及石材幕墙工程技术规范,等标准及规范，按照刚度设计原则，骨架刚度位移、主体结构层间位移、建筑物三年之内的沉降位移、地震惯性力引起的垂直及水平面内变形位移总的绝对挠度值：铝合金骨架应小于等于,L/180mm,、钢骨架应小于等于,L/250mm,。以保证幕墙的安全性、密封性和使用功,(Gong),能。,第七页，共四十一页。,5,、,各,(Ge),幕墙系统方案介绍,第八页，共四十一页。,5.1,石,(Shi),材幕墙：,干挂花岗岩系统方案对比表,注：具体材料效果以样品(Pin)为准。,系统一可供选择的幕墙方案比较,方案,材料品种,颜色,最小石材厚度,是否可更换,工期保证,性价比,备注,支撑系统,面板系统,A,钢龙骨，背栓式,可选材料,1.,普通花岗岩石材,有色差，可控制减小,25mm,易更换,可保证,较好,推 荐,B,钢龙骨，不锈钢短槽,30mm,可更换,可保证,一般,C,钢龙骨，铝合金短槽,30mm,可更换,可保证,较好,第九页，共四十一页。,背栓式干花岗岩幕墙系统不同于一般干挂石材幕墙周边连接方式，它的连接点在石板背面，在石材背面植有锥状螺栓，扩大的端部与石板的端面连接，连接位置石材预先开,(Kai),孔，所以背栓不对石材产生膨胀应力，背栓的锚固取决于机械嵌固。由于它的支承点在中部，形成小跨度、多支承的石板，板块可以加大，板厚可以减小。工厂化加工程度高，提高现场安装工作效率和施工安全性，同时解决了石材幕墙不易更换的历史问题。,5.1.1,背栓,(Shuan),式干挂花岗岩系统,系统概述,第十页，共四十一页。,5.1.2,背栓式干挂花岗岩系统,主要特,(Te),点,1,）,石材板块之间独立受力，独立安装，避免因相互连接而产生应力积累、应力集中，导致板材变形或破坏，提高石材板块的的使用寿命。在同等条件下，背栓石材板材变形较低，而承载性能是一般干挂石材的,3,4,倍。,2,）,背栓式石材幕墙的板材与骨架的连接，是柔性连接，在主体结构产生位移、温度变化等情况下不会在石板内部产生附加应力，,3,）,专用的铝合金挂件和钢,(Gang),龙骨便于调整位置，保证安装精度，安装操作性能强。,4,）,二次转接件及铝合金挂件选用高精级,6063-T5,型材，保证了石材表面的整体安装精度。选材合理，从经济性、实用性、工艺性各方面考虑的较为全面。,第十一页，共四十一页。,5.1.3,背栓式干挂,(Gua),花岗岩系统,构造详图,第十二页，共四十一页。,5.1.4,背栓式干,(Gan),挂花岗岩系统,构造详图,第十三页，共四十一页。,5.1.5,背栓式干挂花岗岩系统,构造,(Zao),详图,第十四页，共四十一页。,5.2,隐框,玻璃,(Li),幕系统材料配置,表,系统二主要材料配置表,序,号,材料品种,颜色,层间不透光处理,龙骨表,面处理,性价比,备注,支撑系统,面板系统,1,铝合金龙骨系统,中空低辐射,Low-E,玻璃,透明,阴影盒或,彩釉玻璃,室内侧氟,碳喷涂,较高,龙骨内视尺寸结合建筑要求确定,第十五页，共四十一页。,隐框玻璃幕墙采用框架,(Jia),式结构，支撑体系为铝合金龙骨框架,(Jia),，表面氟碳喷涂处理，颜色由建筑师、业主指定。玻璃通过铝合金附框和压板压紧在龙骨上。幕墙玻璃采用,6LOW-E+12A+6mm,双钢化中空玻璃，层间非采光区域应设置,3mm,遮光铝单板（表面氟碳喷涂处理）及保温防火材料。,5.2.1,隐框,玻璃,幕,(Mu),墙系统,系统概述,第十六页，共四十一页。,5.2.2,隐框,玻,(Bo),璃幕系统,主要,特点一,1,.,龙骨连接设计：幕墙横、竖龙骨采用铝合金型材，表面采用氟碳喷涂处理。幕墙横、竖龙骨采用铝合金角片进行连接，横框与竖框间可伸缩，满足了横梁因温差作用而产生的伸缩效应；幕墙竖框与竖框之间通过插芯连接，并预留,=20mm,的伸缩缝。以上措施均可以有效地消除幕墙的伸缩噪音，提高了幕墙的抗震变位能力。同时所有硬性接触处，均采用弹性连接，提高幕墙的抗震性能，消除伸缩噪声。,2,：与主体连接设计：幕墙与主体连接形式是竖框转接件,-,预埋件（主体结构中）。竖框通过螺栓与转接件连接，转接位置上均开有长条孔，竖框与转接件连接后，可以使竖框与转接件的组件进行上下、前后调整，具有三维调整功能，调整范围达,40mm,。,3.,面材的连接设计：隐框幕墙玻璃面板底部座装在横向龙骨的托板上，面板四周通过压板和附框压紧在龙骨上，板块与龙骨可以相对位移，保证浮,(Fu),动连接，满足幕墙各种变位要求。,第十七页，共四十一页。,5.2.2,隐框玻璃幕系统,主要,特,(Te),点二,4,：可拆卸设计：采用可拆卸结构，当现场需要拆卸更换时，隐框幕墙取下铝合金压板，拆下固定机制螺钉，即可进行板块更换；,5,：外形美观设计：采用大板块高透钢化玻璃，通透性高，无论外视还是内视效果都给人一种明亮、典雅、通透的效果。层间不透明玻璃内部采用遮光衬板（铝单板），对内部结构有效遮挡，外部颜色统一，保证立面效果美观。,6,：物理安全性能设计：设计中主龙骨、面材及连接构件均应进行刚度和强度校核，荷载取值充分考虑风荷载与地震（温度）等作用的组合，在组合作用下，幕墙主要受力杆件的最大应力不得大于材料的设计强度值，进而保证其安全性能。,7,：抗震性能设计：本结构中的玻璃均采用了浮动式连接方式，玻璃板块间可允许一定量的运动和伸缩。同时，本工程需按,8,度地震设防烈度设计，设计基本地震加速度值,0.2,，并通过严,(Yan),格计算在幕墙的各个分体连接部位采用弹性连接设计，使在地震中单元组件本身平面内变形比主体结构层间位移小，从而达到抗震要求。,第十八页，共四十一页。,5.2.2,隐,框,玻璃幕系统,主要,特点,(Dian),三,8,：密封性能设计：利用雨幕原理和结构密封保证幕墙的水密性和气密性。同时由于密封性能的提高，保证了帷幕的隔音效果。,9,：结构防噪设计：所,(Suo),有型材接合部位均设有弹性胶垫，横竖框连接采用浮动式伸缩结构，玻璃与主框间安装有胶条，在密封的同时也具有消除噪声的作用，可从根本上消除热变形伸缩噪音。,10,：耐腐蚀设计：幕墙结构的耐腐蚀性是保证幕墙质量、延长幕墙使用寿命的关键环节之一。铝合金型材外露表面采用氟碳喷涂，钢制转接件采用热浸镀锌处理，五金件均选用不锈钢材料，密封件采用三元乙丙、氯丁橡胶及硅橡胶。不同材质的金属接触面采用尼龙垫片或三元乙丙胶垫隔离，以防止电化腐蚀。,11,：排水设计：隐框幕墙由于接缝处采用密封胶密封，玻璃表面不会形成对雨水阻挡，因此不会发生渗漏现象,第十九页，共四十一页。,5.2.3,隐框,玻璃幕系,(Xi),统构造详图,第二十页，共四十一页。,5.2.4,隐框,玻璃幕系统构造详,(Xiang),图,第二十一页，共四十一页。,5.2.5,隐框,玻璃幕系统构造,(Zao),详图,第二十二页，共四十一页。,5.3,铝板幕墙材,(Cai),料配置,系统二主要材料配置表,序,号,材料品种,颜色,最小厚度,面板的更换性,性价比,工期,保证,支撑系统,面板系统,1,氟热镀锌钢龙骨,氟碳喷涂铝单板,待定,3mm,易更换,较高,可保证,第二十三页，共四十一页。,5.3.1,铝板幕,(Mu),墙,系统,说明,1:,龙骨连接设计：幕墙横、竖龙骨采用钢龙骨，采用钢角码进行连接，横框与竖框间可伸缩，满足了横梁因温差作用而产生的伸缩效应；幕墙竖框与竖框之间通过插芯连接，并预留,=20mm,的伸缩缝。以上措施均可以有效地消除幕墙的伸缩噪音，提高了幕墙的抗震变位能力。,2:,面材的连接设计：铝单板通过螺钉和铝合金附框连接，并通过附框和龙骨槽口的配合连接固定，在板块交接位置设置限位块，防止铝板板块横向发生串动。整套系统安装方便，性能可靠。附框与主龙骨之间采用三元乙丙胶条进行隔离，在起到密封作用的同时，也实现了板块与龙骨间的弹性接触，消除磨擦噪音。板块与龙骨可以相对位移，保证浮动连接，满足幕墙各种变位要求。,3:,可拆卸设计：采用可拆卸结构，当现场需要拆卸更换时，只需割开密封胶，拆下连接螺钉和压板，即可进行板块更换。,4:,物理安全性能设计：设计中主龙骨、面材及连接构件均应进行刚度和强度校核，荷载取值应充分考虑风荷载与地震（温度）等作用的组合，在组合作用下，幕墙主要受力杆件的最大应力不得大于材料的设计强度值，进而保证其安全性能。,5:,抗震性能设计：本结构中的铝板均采用了浮动式连接方式，板块间可允许一定量的运动和伸缩。同时，本工程按,8,度地震设防烈度设计，设计基本地震加速度值,0.2,，并通过严格计算在幕墙的各个分体连接部位采用弹性连接设计，使在地震中单元组件本身平,(Ping),面内变形比主体结构层间位移小，从而达到抗震要求。,第二十四页，共四十一页。,6:,密封性能设计：利用密封胶密封保证幕墙的水密性。,7:,结构防噪设计：所有接合部位均设有弹性胶垫，横竖框连接采用伸缩结构，铝板与主框间安装有胶垫，在压紧的同时也具有消除噪声的作用，可从根本上消除热变形伸缩噪音。,8:,耐腐蚀设计：铝单板表面采用氟碳喷涂，钢制转接件采用热浸镀锌处理，五金件均选用不锈钢材料，密封件采用三元,(Yuan),乙丙、氯丁橡胶及硅橡胶。不同材质的金属接触面采用尼龙垫片或三元,(Yuan),乙丙胶垫隔离，以防止电化腐蚀。,第二十五页，共四十一页。,5.3.2,铝板幕墙系统,构,(Gou),造详图,第二十六页，共四十一页。,5.3.3,铝板幕墙系统,(Tong),构造详图,第二十七页，共四十一页。,5.3.4,铝板幕墙系统,(Tong),构造详图,第二十八页，共四十一页。,5.4,采光天,(Tian),窗,材料,配置,表,系统四材料配置表,序号,材料品种,颜色,玻璃连接件,效果,性价比,备注,支撑系统,面板系统,1,断桥隔热铝合金龙骨,（龙骨颜色待定）,中空钢化,夹胶,低辐射玻璃,透明,压板、扣盖安装,较好,较好,第二十九页，共四十一页。,5.4.1,屋面,采光天窗,设计,(Ji),要点,主要问题：,1,：温室效应,通过室内遮阳系统改善室内光照环境；,2,：建筑物所处环境易积灰，避免积灰污染,屋面清洁系统；,3,：屋顶排水流畅,采用有组织排水，并与屋面整体排水系统结合，确保采光屋面排水、防水的有效、畅通；,4,：屋面开启系统与消防系统的配合,电动开启与消防同步；,5,：安全可靠性,玻,(Bo),璃需采用中空夹胶钢化玻,(Bo),璃，并将夹胶玻,(Bo),璃放置在室内一侧；,6,：采光屋面的荷载,1),恒载,2),雪载,3,）风荷载,4),活荷载,5,）屋面安装荷载,6),使用活荷载,7,）地震作用,8,）结构位移产生的附加荷载,9,）温度应力,第三十页，共四十一页。,5.4.2,采光天窗,(Chuang),系统,构造详图,第三十一页，共四十一页。,5.4.3,采光,(Guang),天窗系统,构造详图,第三十二页，共四十一页。,5.5,铝合金外,(Wai),窗（门）,材料,配置,表,系统四材料配置表,序,号,材料品种,颜色,玻璃连接件,效果,性价比,备注,支撑系统,面板系统,1,断桥隔热铝合金龙骨,（龙骨颜色待定）,中空夹胶,低辐射玻璃,(,局部双钢化,),透明,扣条安装,较好,较好,第三十三页，共四十一页。,5.5.1,铝合金,(Jin),外窗,系统特点,1,、铝合金门窗的节能主要是指通过产品的结构设计，材料选用等措施，使建筑物在使用过程中，以尽量少的能量消耗而获得理想的温度环境和光线环境。常见节能方法以下几种：玻璃节能法，减少空气渗透量，铝合金断热型材节能、遮阳体系节能法等。本工程属寒冷地区，应以保温防结露为目的，建议采取如下措施：,结构隔热设计,铝合金门窗做为建筑的窗口，只针对,(Dui),窗洞口处保温作为设计重点，本工程采用断桥隔热铝型材，玻璃板块为中空玻璃，有效避免热传导。同时气密性能很重要，我公司铝合金门窗系统的四周采用胶条多道密封，并且在窗系统与主体结构的安装缝隙内采用发泡聚氨酯保温材料填堵，保证气密性能，这样在结构系统上隔热效果是好的，其保温性能优越。,2,、环保设计,铝合金窗越来越多的参与了整个建筑的功能建设，其对于整个建筑环保节能的影响到了至关重要的地部。本工程所选用系统为高性能断桥铝合金门窗系统，在材料和构造设计对环保进行充分考虑。,第三十四页，共四十一页。,铝合金门窗所选用的玻璃、铝型材、钢型材都不会对环境造成污染，且都可回收利用,中,(Zhong),空玻璃具有很好的保温、隔热、隔声作用，减少了空调运行时间，利于环境的平衡和保护。,第三十五页，共四十一页。,5.5.2,铝合,(He),金外窗系统构造,详图,第三十六页，共四十一页。,5.5.3,铝合金外窗系统,(Tong),构造,详图,第三十七页，共四十一页。,5.5.4,铝合金外窗系,(Xi),统构造,详图,第三十八页，共四十一页。,由专业厂家负责,(Ze),设计,5.6,屋面擦窗系统和遮,(Zhe),阳系统,第三十九页，共四十一页。,6.,本工,(Gong),程的重点和难点,石材幕墙的色差控制；（减小石材色差的措施）,石材与密封胶污染问题；（避免发生石材污染的措施）,石材、玻璃、铝板幕墙的风振噪,(Zao),音；（避免发生风振噪,(Zao),音的措施）,外窗的防水处理；（防止渗漏的保证措施，特别是窗框周边的密封）,采光天窗玻璃变形产生的集灰问题；（避免出现积灰污染的措施）,第四十页，共四十一页。,内容,(Rong),总结,幕墙门窗施工设计方案。为整体的立面效果提供幕墙专业的实施方案和合理化建议。对建筑的幕墙系统进行性价比分,(Fen),析，实现最优的性能和价格组合。石材幕墙：石材墙面（石材外墙M1-1B*）。铝单板幕墙：铝板-外墙M1-1B*。玻璃幕墙：带骨架幕墙（玻璃幕墙）。作用在幕墙系统的风荷载（墙角、檐口处风荷载体型系数分,(Fen),别取1.8和2.0，范围按荷载规范取）。选材合理，从经济性、实用性、工艺性各方面考虑的较为全面。幕墙竖框与竖框之间通过插芯连接，并预留=20mm的伸缩缝。5:抗震性能设计：本结构中的铝板均采用了浮动式连接方式，板块间可允许一定量的运动和伸缩。6:密封性能设计：利用密封胶密封保证幕墙的水密性。本工程所选用系统为高性能断桥铝合金门窗系统，在材料和构造设计对环保进行充分,(Fen),考虑。5.6 屋面擦窗系统和遮阳系统,第四十一页，共四十一页。,
