造价员考试5.ppt

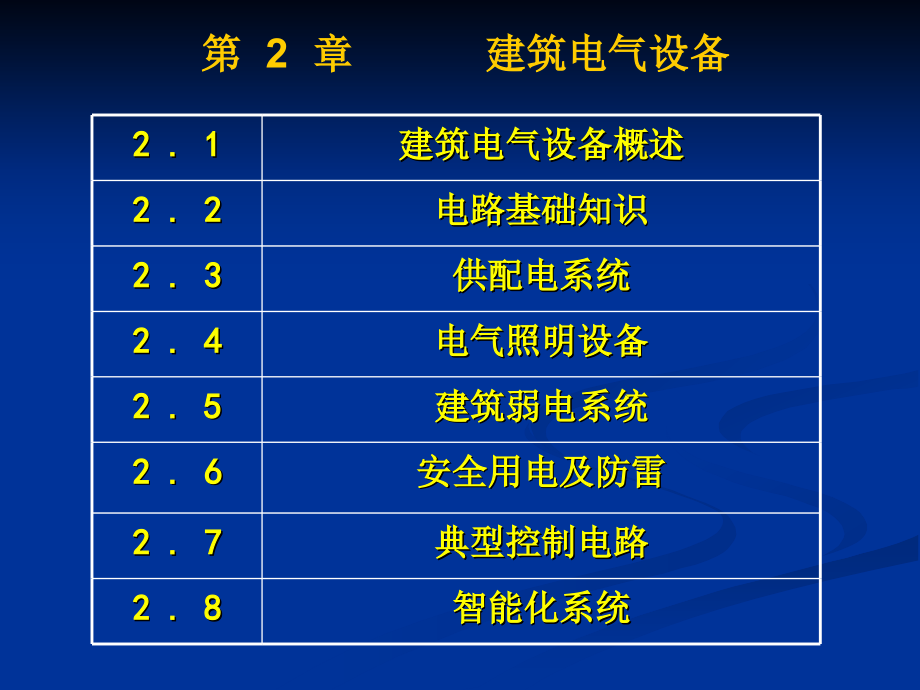

,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,建 筑 电 气 设 备,南阳理工学院建筑工程系,主讲：孙剑,第,2,章 建筑电气设备,2.1,建筑电气设备概述,2.2,电路基础知识,2.3,供配电系统,2.4,电气照明设备,2.5,建筑弱电系统,2.6,安全用电及防雷,2.7,典型控制电路,2.8,智能化系统,2.1,建筑电气设备概述,一、建筑电气的含义,建筑物及其附属物的各类电气系统的设计与施工以及所用产品、材料与技术的生产和开发的总称。,二、建筑电气的作用,根据在建筑中所起的作用范围的不同，可将建筑电气设备分为：,1、创造环境的设备 光环境、温湿度环境、空气环境、,声音环境,2、追求方便性的设备增加方便性、缩短信息传递时间的设施,3,、增加安全性的设备,保护人身安全、提高设备的可靠性,4,、提高控制性的设备,三、建筑电气系统的组成,供配电系统,电气照明系统,用电系统 建筑动力系统,建筑智能化系统,建筑弱电系统,火警自动报警与消防联动系统,电话通讯系统,建筑广播系统 公用电视天线和有线电视,1,、供配电系统,接受电源输入的电能，并进行检测、计量、变压等，然后向,用户和用电设备分配电能的系统。称供配电系统。,（,1,）电能的生产、输送和分配,动力系统动力系统由发电厂、电力网和用电户三大环节组成。,发电厂,用于将其它形式的能源(如煤、水、风和原子能等)转换为电,能(称二次能源)，并向外输出电能。,电力系统,用于将发电厂输出的电能送到用电户所在区域，即进行远距,离输电。,用电户,用于将电能转换成其它形式的能量(如机械能、热能、化学,能、光能或讯号能量等)，以实现某种功能。,（2）电力系统的电压和频率,电压等级,交流电力网的额定电压等级有：,220,V、380V、3KV、6KV、10KV、35KV、110KV、220KV,习惯上把,1,KV,级以上的电压称为高压，,1,KV,以下的称为低压。,各种电压等级的适用范围,（见下表）,电压,适用范围,220,kv,大电力系统主干线，距离在几百公里,110,kv,中、小电力系统主干线，距离在100,km,35,kv,大型工厂内部供电，距离在30,km,6,kv,10kv,民用建筑施工供电，距离在10,km,380,v/220v,电动机等一般用电设备,额定电压和频率,频率,：我国电力工业的标准频率为50,Hz，,其波动一般不得超,过,0.5%,;,电压波动,：指用电设备接线端电压时高时低的变化。,电压偏移,：指供电电压偏离(高于或低于)用电设备额定电压的,数值占用电设备额定电压值的百分数，一般限定,不超过,5%,;,（3）民用建筑供配电系统,建筑物较小或用电设备负荷量较小，而且均为单相、低压,用电设备时，可由电力系统的柱上变压器引入单相220,V,的电源;,建筑物较大或用电设备的容量较大，但全部为单相和三相,低压用电设备时，可由电力系统的柱上变压器引入三380/220,V,的电源;,建筑物很大或用电设备的容量很大。虽全部为单相和三相低,压用电设备。但综,合考虑技术和经济,因素，应由变电所,引入三相高压6,kV,或10,kV,的电源经,降压后供用电设备,使用。此时在建筑,物内应装置变压器，布置变电室。,（4）电力的负荷分类及供电可靠性要求,电力网上用电设备所消耗的功率称为用户的用电负荷或电力负荷。,一级负荷,二级负荷,三级负荷 其它,中断供电将造成人员伤亡,中断供电将造成重大政治影响,中断供电将造成重大经济损失,中断供电将造成公共场所秩序严重混乱,中断供电将造成较大政治影响,中断供电将造成较大经济损失,中断供电将造成公共场所秩序混乱,属于一级负荷的设备有,:消防控制室、消防水泵、消防电梯、防,排烟设施、火灾自动报警、自动灭火装置、火灾事故照明、疏,散指示标志和电动的防火门窗、卷帘、阀门等消防用电设备:保,安设备,;,主要业务用的计算机及外设、管理用的计算机及外设，,通信设备;重要场所的应急照明。,属于二级负荷的设备有,:,客梯、生活供水泵房等。,属于三级负荷的设备有,：空调、照明等。,一级负荷应由两个独立电源供电。,二级负荷一般应由上一级变电所的两段母线上引来双回路进行,供电，也可以由一条专用架空线路供电。,三级负荷可由单电源供电,（,5,）供配电的主要设备,变压器,高压配电装置,低压配电装置,2,、建筑动力系统,应用可以将电能转换为机械能的电动机，拖动水泵、风机等,运行。如供暖、通风、供水、排水、热水供应、给水泵、电梯等，,建筑动力系统实质上就是向电动机配电，以及对电动机进行控制,的系统。,（,1,）常用低压电器,（,2,）变压器,（,3,）电动机,3,、建筑电气照明系统,（,1,）基本组成,电气照明系统是由电气和照明两个系统组成。,电气系统,指电能的产生、输送、分配、控制和消耗使用,的系统。,照明系统,指光能的的产生、船舶、分配（反射、折射和,透射）和消耗吸收系统。,（,2,）建筑照明系统的分类,正常照明,是指在自然采光不足之处或夜间，提供必要的,照度，满足人们的视觉要求,(,属生理要求,),，以,保证所从事的生产生活活动正常进行而采用的,照明系统。,事故照明 是当工作照明因事故而中断时，供暂时继续工,作或人员疏散用的照明。,警卫值班照明在重要的场所，如值班室、警卫室、门房等地,方所设的照明。,障碍照明装设于高大建筑物的顶部。作为飞行障碍标志的照明。,彩灯和装饰照明,布置在高大建筑物轮,廓线上，用来显示建,筑物的艺术造型，以,增添节日的欢乐气氛。,4,、建筑弱电系统,在电气应用技术中，人们往往将以安培为计量单位的电气工,程称为强电系统；而将以毫安为计量单位的称为弱电系统,弱电系统主要包括：火警自动报警系统，电话通讯系统，广,播系统，共用电视系统等。,（1）,火警自动报警与消防联动系统,（2）电话通讯系统,（3）建筑广播系统,（4）,公用电视天线和有线电视,5,、建筑智能化系统,所谓智能化建筑，就是在智能建筑环境内，由系统集成中心,通过综合布线系统,（,PDA）,来控制,3,A（BA：,建筑设备自动化；,CA：,通信自动化；,OA：,办公自动化）,系统，实现高度信息化、,自动化及舒适化的现代建筑。,四、建筑与建筑电气的关系,建筑与建筑电气的关系由建筑电气系统的类型、作用和,基本组成所决定。,1,、建筑电气系统的基本组成,各类建筑电气系统一般都是由用电设备、配电线路、控制,和保护设备三大基本部分所组成。,2,、建筑与建筑电气的关系,用电设备的主要特点是鲜明的功能性,配电线路的主要特点是功能上的单一性和布置上的分散性,控制和保护等设备的主要特点是功能上的方便性和可靠性，,布置上的集中性,
