无线预备教材.ppt

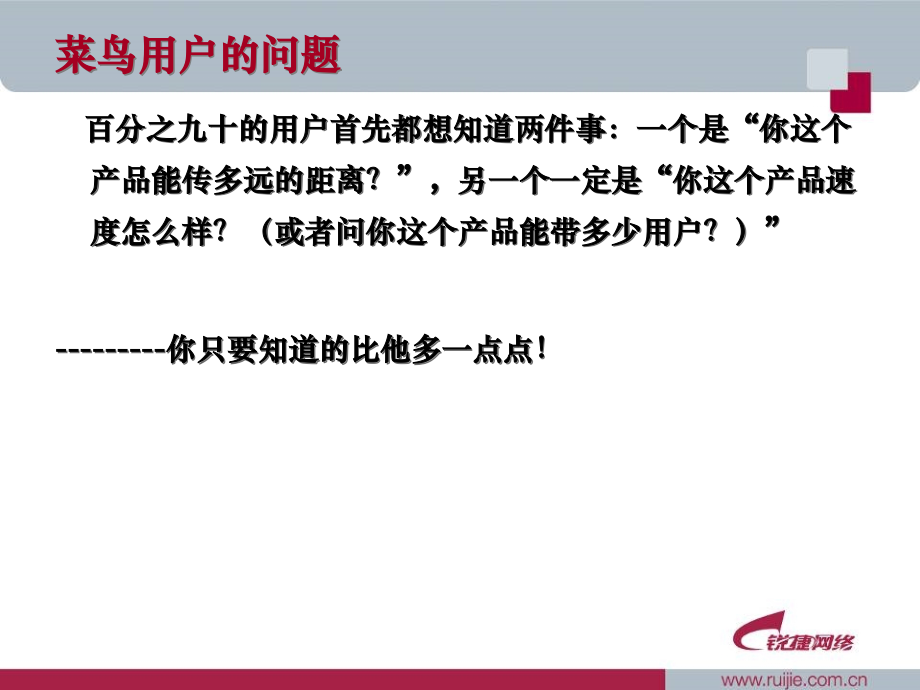

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,无线基础,菜鸟用户的问题,百分之九十的用户首先都想知道两件事：一个是“你这个产品能传多远的距离？”，另一个一定是“你这个产品速度怎么样？（或者问你这个产品能带多少用户？）”,-,你只要知道的比他多一点点！,无线术语,速度，也叫做信道带宽（就好像交换机的物理端口带宽一样），是无线设备工作某个信道时可以提供的传输能力,信道带宽实际值：去掉诸如信号衰减造成的物理层开销、链路握手的各种链路层开销后的真实包交换速率（在一个跑,100Mbps,的以太线缆上用于真实包交换的速度也会降到,60-70Mbps,，无线通信的开销比线缆通信的开销要大些。）,信道带宽实际峰值：最好的情况下，即信号最强（,AP,离网卡最近）的情况下的真实包交换速率。,Super G,技术：通过占用两个信道的方式和一系列包压缩等技术，将连接速率提升到,108Mbps,的理论速率。,灵敏度：带宽是呈几个档次依次降低的（是按理论带宽来写的），首先是信号最强的时候是按照,54Mbps,来传输，信号稍弱就会自动降到,48Mbps,进行传输，再弱再降到,36Mbps,来传输。依次下去，为什么这么做？就是为了不论信号强弱在什么程度，速率都在一个与其相对稳定的状态下来传输。,常用的,2.4GHz,的子信道划分规则,无线覆盖使用,2.4GHz,频段，必须注意该频段的三子信道互不干扰原则。,CSMA/CA,协议,总线型局域网在,MAC,层的标准协议是,CSMA/CD,，即载波侦听多点接入,/,冲突检测。但由于无线产品的适配器不易检测信道是否存在冲突，因此,IEEE802.11,全新定义了一种新的协议，即载波侦听多点接入,/,避免冲撞,（,CSMA/CA,）,。一方面，载波侦听查看介质是否空闲；另一方面，通过随机的时间等待，使信号冲突发生的概率减到最小，当介质被侦听到空闲时，则优先发送。不仅如此，为了系统更加稳固，,IEEE802.11,还提供了带确认帧,ACK,的,CSMA/CA,。,802.11b,802.11b,工作于,2.4GHz,由于最初的,802.11,标准存在诸多缺陷，,1999,年,IEEE,进行了很多更新，推出了,802.11b,标准，该标准工作在,2.4GHz,频带，最大数据传输速率可达,11Mbps,。,802.11a,802.11a,工作于,5.8GHz,802.11b,工作于公共频段，容易与同一工作频段的蓝牙、微波炉等设备形成干扰，且速度较低，为了解决这个问题，在,802.11b,通过的同年，,802.11a,标准应运而生。该标准工作于,5.8GHz,频段，最大数据传输速率提高到,54Mbps,。,802.11b,与,802.11a,的兼容性问题,802.11a,802.11b,只工作于,2.4GHz,只工作于,5.8GHz,用户从,802.11b,标准的区域进入,802.11a,标准的区域中，无法与,AP,节点进行联系。,双频双模,双频双模,（,双频指同时支持,2.4GHz,和,5.8GHz,，双模指同时支持,802.11b,、,802.11a,二种模式）,的,AP,可支持二种不同标准的,WLAN,网卡接入网络。,802.11b/a,802.11b/a,2.4GHz/5.8GHz,无线网的,“,双频自适应,”,，就好象有线网的,“,10/100M,自适应,”,一样。,802.11g,无法平滑升级,虽然,802.11a,标准比起,802.11b,先进不少，但由于,802.11b,的广泛使用，无线局域网的部署和升级必须考虑到客户的既有投资，业界迫切需要一种与,802.11b,工作于同一频段且更为先进的技术来保证这种妥协。,2001,年，工作于,2.4GHz,频段数据速率最高达,54MHz,的,802.11g,标准获得通过。,802.11a,5.8GHz,54Mbps,802.11b,2.4GHz,11Mbps,$,双频三模,随着,802.11g,标准的诞生，双频产品随后也将该标准融入其中，成为全方位的无线网络解决方案。,802.11g,802.11a,802.11b,支持双频,2.4GHz/5.8GHz,双频三模,（,双频指同时支持,2.4GHz,和,5.8GHz,，三模指同时支持,802.11b,、,802.11a,、,802.11g,三种模式）,的,AP,可支持三种不同标准的,WLAN,网卡接入网络。,双频三模,AP,或者网桥在,同一时刻，只可能支持单频和单模,，就是说，,要么跑在,2.4GHz,要么跑在,5.8GHz,，这也就注定了,同一时刻要么支持,802.11g,要么支持,802.11a,，没办法同时支持两种。厂商之所以这么宣传，是为了宣传可以灵活使用在任何一种角色场合而已。,对比：硬件双路系统的,RG-P-780,优势（这个思路，和现在服务器都采用双路,CPU,、,4,路,CPU,是一样的道理。）,PoE,什么是,PoE,：,PoE,(Power Over Ethernet),以太网供电这项创新的技术，指的是现有的以太网,CAT-5,布线基础架构在不用作任何改动的情况下就能保证在为如,IP,电话机、无线局域网接入点,AP,、安全网络摄像机以及其他一些基于,IP,的终端传输数据信号的同时，还能为此类设备提供直流供电的能力。,PoE,技术用一条通用以太网电缆同时传输以太网信号和直流电源，将电源和数据集成在同一有线系统当中，在确保现有结构化布线安全的同时保证了现有网络的正常运作。,PoE,使用的协议：,802.3af,PoE,系统组成：,供电端设备（,Power Source Equipment,，,PSE,），如,PoE,设备。受电端设备（,Powered Device,，,PD,），如,AP,设备。,PoE,第一种,PoE,设备：,PSE,设备的技术名词叫,Endspan,，中文的意思就是内置支持,PoE,技术的以太网交换机。,PoE,第二种,PoE,设备：,专业英文名称叫做,Midspan,，用中文说叫做“用于传统以太网交换机和受电端,PD,设备之间的具备,PoE,功能的设备”（呵呵，有点长,），,它也是目前全世界普遍采用的方式。,RG-E-120,S2126G,RG-P-780,220V,接电,PWR,LAN OUT,LAN OUT,UTP 5,UTP 5,电源线,PoE,802.3af,协议规定，,PD,受电设备需要接受,48V,的直流电压、,350-400mA,的电流才能工作，这就要求,PSE,供电设备必须为每个,PD,设备输出最大,15.4W,的功率，考虑到经过网线长途跋涉的传输中的线缆损耗，到达,PD,设备时的功率要到,12.95W,才能支持其正常的工作。,那么，这电力是怎么跑到网线上的呢？我们都知道，传统的,8,芯,4,对的以太网线，只使用了,1/2/3/6,四根线来传输数据信号，传电信号共有两种方式：,方式一：当然就是利用剩余的,4,根芯线来传输电力，那就是,4/5/7/8,，一共是两对，,其中平时只有一路在工作，另一路为电力备份,。这种使用剩余芯线来传输的方式，被几乎全部的厂商采用，也是,标准的规定,，,CISCO,也是这样的，我司的,RG-P-780,产品也是采用这种方式。,方式二：就是不用剩余四根，而是,还用,1/2/3/6,四根线，同时跑数据和电力,，通过不同的信号频率来叉开，这种方式，,很少厂家在使用,，因为太难了，做的稍不注意就会产生信号串扰，结果数据和电力都传不好，但是这种方式对,将来在千兆铜缆网线上传输电力是有用的,，目前,PD,设备还不具备千兆上联的能力。,PoE,当,PSE,设备和,PD,设备（就是我司的,RG-P-780,）之间用网线连上之后，,PSE,设备就要开始检测啦，一开始,PSE,设备只是先输出非常小非常小的电压，直到它能监测到相连的的确是标准的支持,802.3af,协议的,PD,设备的时候，,PSE,设备还要对,PD,设备的功率损耗进行评估，以得出到底给它输出多少精确的电压电流信号到网线上去（当然还要监测网线上的功率损耗是多少），才不会导致,PD,设备的功率过高（,PSE,要求最大输出不能超过,15.4W,），,PSE,会在一个不到,15,微秒的时间内开始陆续把电压升到,48V,，提供正常的供电。,平时正常供电的时候，,PSE,一直在监测着,PD,设备是否正常工作，这时候一旦把,PD,设备上的网线拔掉，,PSE,设备会在,300-400,毫秒内监测到，并快速停止为,PD,设备供电，同时，又回归到开始监测网线上是否存在支持,802.3af,的,PD,设备插上来。,Q&A,有老师问，如果万一有一个只支持,5V,供电的交换机，不支持,PoE,，不小心被接到了可以传输电力的网线上，过来的可是,48V,的电压啊，那还不烧得啥也不剩了？,第一种：,Ad-Hoc,（对等模式）,在几台配备无线网卡的电脑间组成的独立无线局域网。在,Ad-Hoc,模式里，每一个客户机都是点对点的，只要在信号可达的范围内，都可以进入其他客户机获取资源而不需要接,Access Point,。对,SOHO,建立无线网络来说，这是最简单而且最实惠的方法。,第二种：,Infrastructure,（接入模式）,这种模式要求使用,Access Point,(AP),。在这种模式里，两台电脑间的所有无线连接都必须通过,AP,，不管,AP,是有线连接在以太网或者是独立的。,AP,可以扮演中继器的角色，扩展独立无线局域网的工作范围，这样可以有效地使无线工作站间的距离翻倍。,第三种：桥接模式,这种模式，就是用无线,AP,来连接两个网络（有线网或无线网）。此工作方式，,AP,只可以在其覆盖范围内连接无线网络适配器或与“,Client”,模式工作的无线访问节点进行通信。设置要求：,相同的,ESSID,、相同网段（,IP,地址不同）、相同信道,(channel),。,1:,覆盖,2:,桥接（单路,AP,）,2:,桥接（单路,AP,）,3:,双路完全桥接,4:,一路桥接，另一路覆盖,5:,一路做一对多桥接，另一路做中继,Q&A,如何布署两台,RG-P-780,能够解决这两个楼互相面对的方向的无线覆盖问题？,Q&A,设备的选择,-,环境的影响,如何选择无线设备的天线,无线设备的天线种类：全向天线、定向天线,全向天线,定向天线,图片,板状天线,碟形天线,增益,8dbi,14dbi,17.5dbi,传输距离,一般不超过,500,米,几百米,几公里,几公里,几十公里,典型应用,近距离大范围覆盖,定向覆盖、远距离桥接,远距离桥接,好好睡觉，天天吃饭,谢 谢,!,
