暖通空调工程设计方法与系统分析 0、导言.ppt

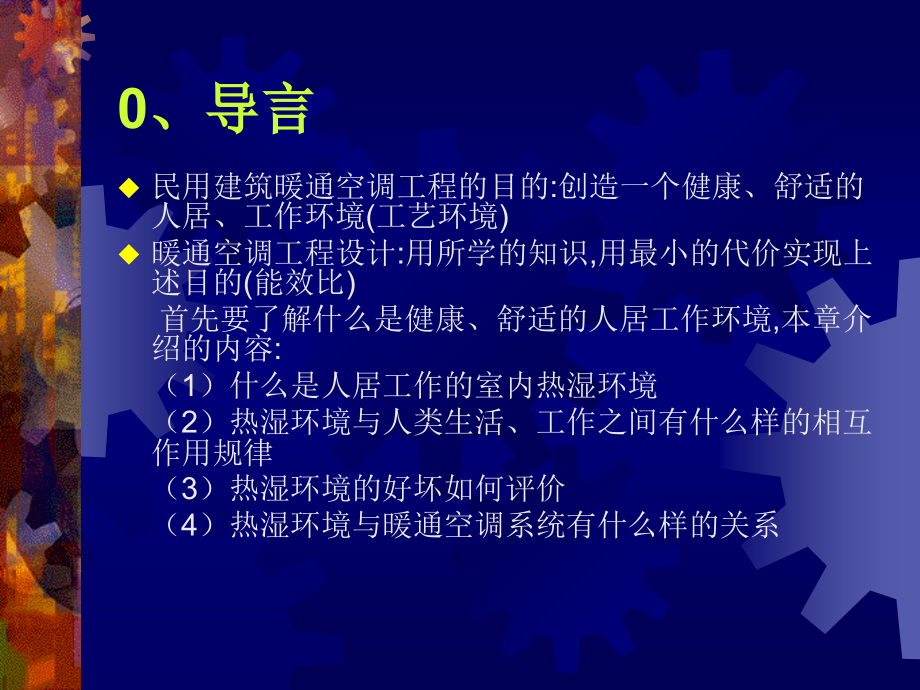

書式設定,書式設定,第,2,第,3,第,4,第,5,*,0,、导言,民用建筑暖通空调工程的目的,:,创造一个健康、舒适的人居、工作环境,(,工艺环境,),暖通空调工程设计,:,用所学的知识,用最小的代价实现上述目的,(,能效比,),首先要了解什么是健康、舒适的人居工作环境,本章介,绍的内容,:,（,1,）什么是人居工作的室内热湿环境,（,2,）热湿环境与人类生活、工作之间有什么样的相互作用规律,（,3,）热湿环境的好坏如何评价,（,4,）热湿环境与暖通空调系统有什么样的关系,1,、热湿环境,1,.1,热湿环境的构成及对人体的作用,暖通二个度,暖通空调四个度,热湿环境四个度,六要素,在我们所处的标准大气压的空气环境中,空气的温度、湿度、流速、环,境的平均辐射温度构成了影响我们人体所处的热湿环境,（,1,）构成：空气温度、湿度、速度、平均辐射温度、人体着衣热阻和,代谢率,（,2,）对人体的作用：上述因素的共同作用，产生的效果是,综合效果,；,实质上是热的作用，客观要求人体在环境中处于热平衡状态，当不平衡时人体就要自我调节，但这个范围是有限的。在这个有限的范围内，偏,离平衡状态越远，人体调节所需的能量越大，人体就感到越不舒适。,人体实感舒适度与各种量化参数之间的非常复杂的关系,(,季节,天气,人群,身体状况,年龄,心理状况,精神状态,主观作用等,),人性化原则,有的放矢,对症下药,代谢热,=,蒸发散热,+,对流散热,+,辐射散热,+,对外做功,+,身体蓄热增量,M=,C+R+Esk+Cres+Eres+W+S,1,.2,热湿环境评价,基于人体热平衡进行评价,1,.3,热湿环境参数测量,测量仪器仪表,原理,测量注意事项,干,湿,球,温,度,计,黑球温度计,黑球温度计,太阳辐射仪,室,外干,球温,度与,风速,测量,红,外,线,照,相,机,气,象测,量仪,1,.4,暖通空调系统与热湿环境,建筑室内热湿环境的形成,是内扰外扰共同作用形成的,暖通空调系统是改变（或保持）某种所需热湿环境参数的手段,对于舒适性热湿环境，环境的作用对象是,人体,，而不是空气或其他,不同的热湿参数组合可以得到对人体相同的作用效果，但一般情况下空调系统的构造、运行调节方式方法、能耗大小等是不相同的,问题：,1,、暖通空调系统与热湿环境的关系；,2,、热湿环境的组成及其不同的参数组合对,暖通空调系统的影响主要体现在哪些方,面？,黑球温度计,黑球温度计 测定工作场所的辐射热。,黑球温度包括了周围的气温、热幅射等综合因素，其温度的高低，在医学上间接地表示了人,体对周围环境所感受幅射热的状况。它是一个,体感温度，在相同的体感之下可比空气温度高,23,。也就是讲我们如果采用幅射传热的,话，设计温度可降低,23,。黑球温度在冬季制热时可以利用室内上层温度比较高的原理修正,23,。但是，黑球温度不,方便检测。需要在房间内安装一个,15,公分直径,的黑球温度计。,湿球黑球温度（,WBGT,）指数仪,WBGT,指数仪是用来评价高温车间气象条件环境的，此法可方便地应用在工业环境中，以评价环境的热强度。它是用来评价在整个工作周期中人体所受的热强度，而不适宜于评价短时间内或热舒适区附近的热强度。美国和一些欧洲国家用此法评价高温车间热环境气象条件已有多年，,ISO,国际标准化组织也从,1982,年起正式采用此法作为标准（,ISO7243,）。我国新修订的高温作业分级标准（,GB/4200-1997,）也采用了,WBGT,指数法。湿球黑球温度（,WBGT,）指数是用来评价高温车间气象条件的。它综合考虑空气温度、风速、空气湿度和,辐射热四个因素。,WBGT,是由黑球、自然湿球、干球,三个部分温度构成的。,各测头性能如下：,(1),球温度测头 测量范围,:5,40,；准 确 度,:0.5,；,(2),黑球温度测头 测量范围,:20,120;,准 确 度,:20,50,0.5;50,120,1;,空气温度测头 测量范围：,10,60;,准 确 度：,1,。,WBGT,指数的计算方法如下：在室内和室外无太阳辐射热时,WBGT=0.7,tnw,+0.3,tg,在室外有太阳辐射热时,WBGT=0.7,tnw,+0.2,tg,+0.1,ta,式中：,tnw,为自然湿球温度，；,tg,为黑球温度，；,ta,为干球温度，。,
