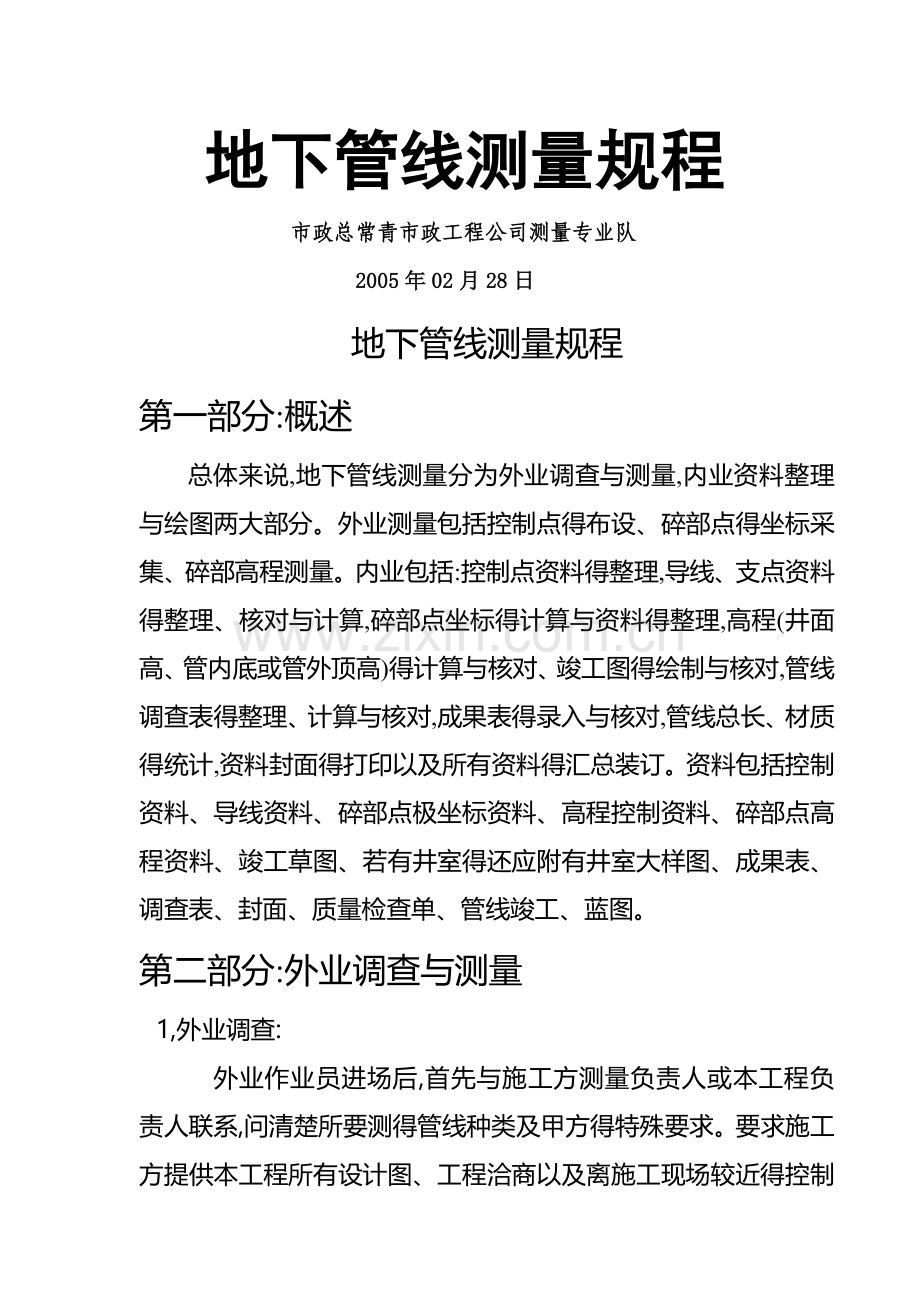

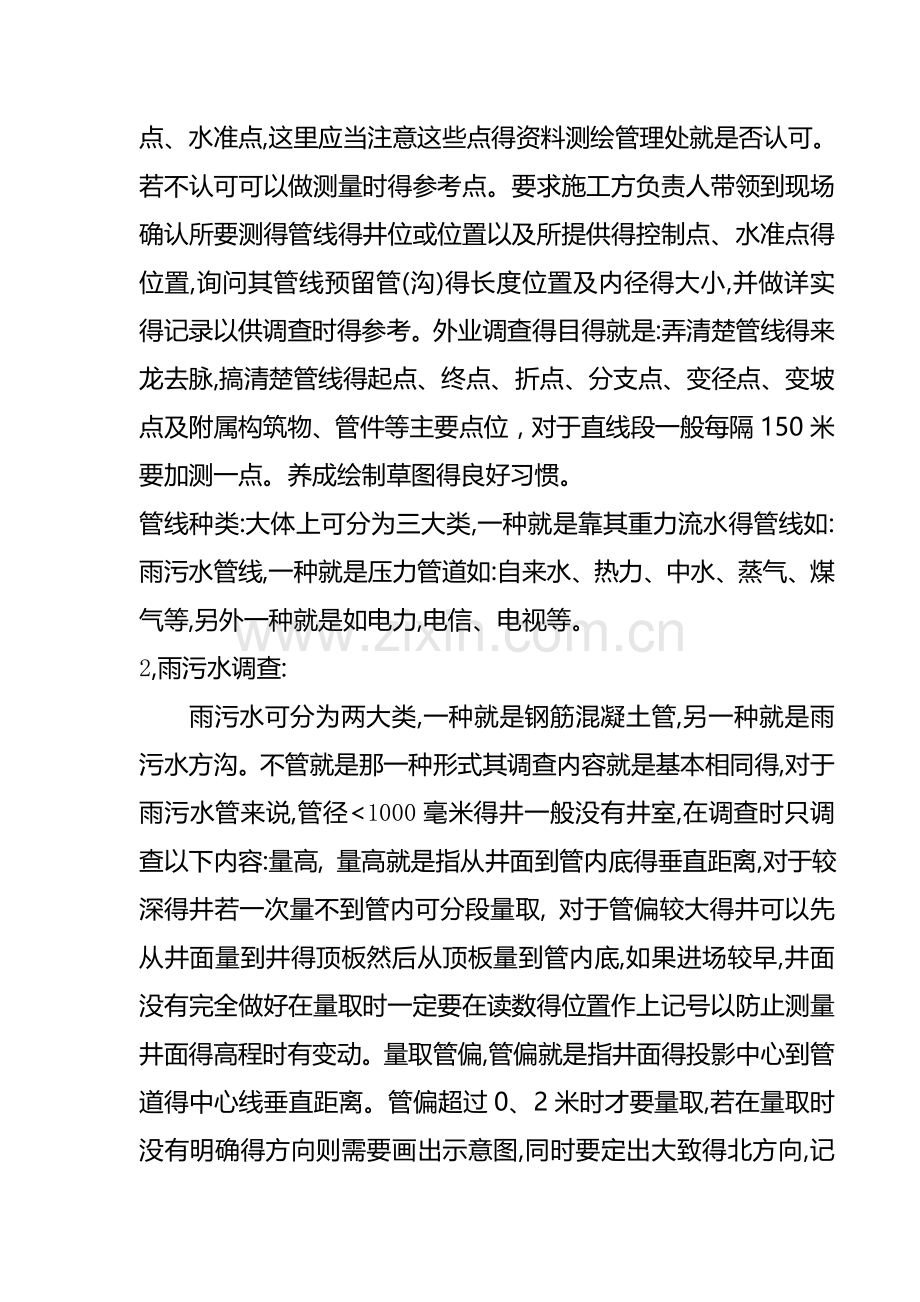

地下管线测量规程市政总常青市政工程公司测量专业队 2005年02月28日地下管线测量规程第一部分:概述总体来说,地下管线测量分为外业调查与测量,内业资料整理与绘图两大部分。外业测量包括控制点得布设、碎部点得坐标采集、碎部高程测量。内业包括:控制点资料得整理,导线、支点资料得整理、核对与计算,碎部点坐标得计算与资料得整理,高程(井面高、管内底或管外顶高)得计算与核对、竣工图得绘制与核对,管线调查表得整理、计算与核对,成果表得录入与核对,管线总长、材质得统计,资料封面得打印以及所有资料得汇总装订。资料包括控制资料、导线资料、碎部点极坐标资料、高程控制资料、碎部点高程资料、竣工草图、若有井室得还应附有井室大样图、成果表、调查表、封面、质量检查单、管线竣工、蓝图。第二部分:外业调查与测量 1,外业调查:外业作业员进场后,首先与施工方测量负责人或本工程负责人联系,问清楚所要测得管线种类及甲方得特殊要求。要求施工方提供本工程所有设计图、工程洽商以及离施工现场较近得控制点、水准点,这里应当注意这些点得资料测绘管理处就是否认可。若不认可可以做测量时得参考点。要求施工方负责人带领到现场确认所要测得管线得井位或位置以及所提供得控制点、水准点得位置,询问其管线预留管(沟)得长度位置及内径得大小,并做详实得记录以供调查时得参考。外业调查得目得就是:弄清楚管线得来龙去脉,搞清楚管线得起点、终点、折点、分支点、变径点、变坡点及附属构筑物、管件等主要点位，对于直线段一般每隔150米要加测一点。养成绘制草图得良好习惯。管线种类:大体上可分为三大类,一种就是靠其重力流水得管线如:雨污水管线,一种就是压力管道如:自来水、热力、中水、蒸气、煤气等,另外一种就是如电力,电信、电视等。2,雨污水调查:雨污水可分为两大类,一种就是钢筋混凝土管,另一种就是雨污水方沟。不管就是那一种形式其调查内容就是基本相同得,对于雨污水管来说,管径1000毫米得井一般没有井室,在调查时只调查以下内容:量高, 量高就是指从井面到管内底得垂直距离,对于较深得井若一次量不到管内可分段量取, 对于管偏较大得井可以先从井面量到井得顶板然后从顶板量到管内底,如果进场较早,井面没有完全做好在量取时一定要在读数得位置作上记号以防止测量井面得高程时有变动。量取管偏,管偏就是指井面得投影中心到管道得中心线垂直距离。管偏超过0、2米时才要量取,若在量取时没有明确得方向则需要画出示意图,同时要定出大致得北方向,记录管线得方向(这里就是大致方向)在井内有几个方向有管就需记录几个方向其相对应也应该有几个量高与管偏与管径,管径得量取,这里管径就是指管道得内径,管径得大小单位用毫米表示,管道得符号用表示如管径为500毫米得记作500。对于管径1000毫米得管道一般都有井室,这里就要求画井室图，井室尺寸得量取,对于规则得井量取其长、宽、及井中心到其相邻井室壁得距离,对于扇形井室要量取井得宽度与井中心到井室四角得距里,对于不规则得多边形井室则需要量取每一条边得长度，量取井中心到井室每个角得距离。在现场画小室示意图时一定要画出大致得时北方向,表示出管道相对于井面得方向。并在现场与图上标上该井得临编号,现场得标号应标在便于保存,便于找到得地方。示意图上得编号应标在井室图左上角。对于点得编号,有两部分组成,线号与序号,线号用方括弧内加数字表示,序号直接用数字表示,线号表示第几线,序号表示第几个点第几个或井,如:32表示第三线得第2个井或点。若现场只有一条线可以不编线号直接用序号表示,但点号不能间断,其她管线编号方式也就是一样得。但对雨污水来说,一般应按流水方向编号,可以从上游往下游编,也可以从下游往上游编,但同一条线只能有一个出水方向。否则另编一线,对于支线或支管点号按主管号向外顺编,如14-1、14-2但尽量避免点号过长,以支一次为宜,如支管较长可另编一线号。两管线点间要增加点时,要以原编号小号为准补加附号。例如:在23点间增加两点号,可补为2A、2B。其她管线编号也就是如此。对于雨污水方沟得调查,其调查内容与管得调查基本相同,但大多数方沟得井都帖在方沟得一壁上没有井室,这种情况就需要在调查时画示意图,以便确定方沟井靠在方沟得那一边。方沟得量高直接从井面量到沟内底,其管径则量取方沟得宽与高得尺寸来表示其管径得大小,尺寸单位仍用毫米表示如:沟高2米,宽2、5米,则可记作25002000,方沟得符号用表示,方沟雨水与热力一般井段间没有变坡，但有时变径，平折点，电力方沟变坡点较多变化也较大，所以为了便于内业整理与蓝图得绘制应及时绘制调查草图（一般指俯视平面图，特殊得地方应加绘立面图）。方沟得中心线到井面中心得投影就为方沟得管偏,在方沟中有时会遇见变坡点,需要用钢尺量取它到最近井中心得距离,以便确定它得具体位置。对于方沟得支线,若它离井较近可用它相对于井得位置确定其位置。若离井较远则需要通过确定其中心线与主方沟中心线得交点得位置来确定其位置,若其支线为预留管或沟,要量取其长度,管径,管偏。若方沟内有转弯得地方则需要量出其位置,方沟得宽与高有变化得地方,称其为变径点需要确定其位置,两段宽高不一样得方沟之间得承接段,称为渐变段它得管径就是变化得,它得长度需要量取,其她类型得方沟调查方式也就是一样得。在方沟调查中有时也会遇见暗挖得方沟其断面就是拱形,它得管径也就是用宽与高来表示,但它得高就是沟底到拱顶最高处得距离表示得,其宽度则用底部得宽度来表示其尺寸单位仍用毫米,例如:一暗挖方沟得高为2、4米宽度为2、0米则可记作 20002400其符号用 表示。有得工程就是由方沟直接变为两根较大管例如:方沟为34003000变为两根2600得管而且两根管得距离较大,经过若干米后又合拢为方沟,这种情况可以分三部分考虑,第一部分就是主方沟,第二部分就是两条过渡得方沟,第三部分两条管,在调查时可以分别量取。对于两条并行得方沟,也就就是两条方沟中间有一条隔墙,而所在两方沟上得井就是以隔墙为对称轴对称排列得,在调查时可以瞧作两条独立得方沟调查,但其编号则瞧作一条管线处理,例如在一条方沟上得井号编作11A,则在另一条方沟上与其对称得井号则应编作11B。对于在同一个井内同一个方向有两根管或多根管得现象,再调查时应把它们瞧作一个整体来量取管偏,其管径表示方法如下:两根500得管应记作2500但它们之间得距离应量出。对于雨污水若一个井室上有多个井,在编号时就应变按以下方式编,如11井上有三个井其编号应编为1A,11B,11C,其方向表示方法采用就近原则,其管偏也应采用就近原则,以离其较近得井量取管偏。污水管线在住宅小区内会有化粪池,这种情况就应该量取化粪池得大小及化粪池进出水管得量高,化粪池上得井位可以单独编号,一般情况下进水管内底高要底于出水管内高,如果化粪池得尺寸量不到可以要求施工方提供其相关内容并记录化粪池得号数,小区内较小得管不在调查范围内,但若施工方要求则应调查,只在竣工图上表示出来并不提供相关竣工资料。在调查雨水时,雨水篦子不在调查范围之内,如有特殊要求则应如实反映, 也不提供相关竣工资料。雨污水调查时,若有倒虹吸应注意其位置并加以备注,倒虹吸就是为了躲过地下其她设施,采用连通器得原理绕过障碍物得一种方法,应注意倒虹吸得上游应高于其下游。其调查方法与以上管线得调查方法相同。应注意雨污水得起(终)点调查,若起(终)点就是以建管线,则只需调查与该管线相连得方向即可,并备注为现况井;若起终点就是管头,则直接测量其内底高管径,坐标即可,若该点已经埋掉则要求施工方提供其相关资料。其她管线对该点得调查要求相同。3,上水调查:上水调查与雨污水调查不太一样上水一般要测绘其附近得主要建筑参照物,注意测量其水源（深井泵，泵站构筑物，外接等）或终点，上水一般就是跟踪测量,测量完整条管线以后,待施工方做完所有得井后还要调查量高、管偏(有管偏得井位要记录管子得走向与管偏得方向)、管件,注意管件包括(消火栓、排气阀、闸、水表、测流井、洒水井、蝶阀)各管件要一一对应地备注明确,不得遗漏,补测井位。在对上水进行跟踪测量时,应测其起点、平折点、变坡点、变径点、各预留井位、三通、四通点、预留管头、(若有套管或加固方沟还应测套管与加固方沟得起点与终点)、终点,这些点一定要尽量一次测准其位置与高程,因为上水管比较特殊它得施工进度比较快,在很多情况下,就是在边施工边埋管时进行测量得,所以就要求测量人员在测量时一定要认真仔细,要尽量一次测准。在测量时一定要注意记录所测得点就是该管线得什么部位,在三通得地方若管径不同应分别测取该点处主管与支管得外顶高程并记录清楚,在套管或加固沟测量时,其高程测量仍测取它们得起点与终点外顶高,若它们中间有其她得变化点也应一并测取这些点得坐标与外顶高程,同时也要测量通过该套管(加固方沟)上水管相应点得外顶高程与坐标,如套管(加固方沟)起终点,变坡点,平折点,并量取套管(加固方沟)得管径大小其表示方法与雨污水管径表示方法相同。注意在测量上水管道时,若管径300,其平折点、三通点、四通点、都要采取圆周角测量这些点得坐标。上水测量中一般情况下都就是分段测量得所以在测量时应注意临时管头得测量,一般来说前一次测量得终点应就是下一次测量得起点,两次都测该点可以对照检核,以便确定所测就是否正确。对于上水得测量,也有特殊得情况,如有得单位,在测量之前已经把管子埋掉了,这就应要求把现场能查到井作详细调查与测量,要求施工方提供所埋掉管线得要测点得相关资料与工程洽商,为竣工资料得整理与竣工图得绘制提供依据。在上水测量时也应注意现况管线或现况井得测量,应注意调查记录。注意上水管线高程要求测管外顶高。上水管线得管径在跟踪测量时就应当量取,各支线得管径也同时量取并做详实得记录,注意在三通、四通得地方,其管径应先注记主管管径,后注记支管管径,如400300。 在对跟踪测量上水管线时,当天所测得点位(坐标、高程)应当天展绘在电脑中,检查它就是否与实地相符,与上次所测临时管头就是否吻合,并标出各点位(或管件)得名称。在测量外业记录上记清楚测量日期。4:热力管线得调查。 热力管线分为直埋管与方沟两类,热力直埋管在调查时应注意热源地（外接，锅炉房等）有时冷热水管不同,一般先量取井室得大小确定大致得北方向后,画清楚井位在井室得具体位,热力井室一般有多个井,其编号应按前面所提到方法编号,在量高、量管偏、确定管子得走向时应按就近原则,如:一热力管为东西走向其支线为南方向,在该井室得东方向有井11A,西方向有井11B,南方向有井11C,在量量高、量管偏、确定管子得走向就应分别以这三个井确定,东方向就以11A来量取,西方向就以11B来量取,南方向就以11C来量取,热力直埋管一般有两根并行管，其管中心线间得间距要量取,热力管一般外部都有保温材料所以它们得管径都没有办法直接量取,这情况就要求施工方提供其资料来确定其管径得大小与变化,热力管也要量其管外顶得高。若直埋热力有加固方沟或套管其调查方法与上水中得此类情况相同,对于热力方沟得调查,只需要调查方沟,而不调查方沟内得管,热力方沟得井室一般也有多个井,其调查方法与热力直埋管方法相同,但热力方沟画小室图时,也要求画小室得横断面图,以便更清楚地确定方沟得位置,量取井面至小室底得量高(必须记清从那个井口量得)一般热力小室内底就是平得这样可只量一个小室底高,但对于小室底不平得则应一一量取。热力方沟内底一般高于小室底,这就需要量取沟内底至小室底得距离,量取方沟壁到相邻小室壁得距离,量方沟内径得宽与高,其表示方法与雨污水方沟表示方法相同,热力井室一般就是规则得,对于不规则井室量取要量每一条边长与每条边相对井口得距离,若有预留方沟处对方沟量以上内容以外还应量预留方沟得长度,若方沟较小不易量取应要求施工方提供其长度与方位。热力方沟调查时还会遇见进料口(也称活盖板),进料口一般按方沟处理,其宽度与所在方沟得宽度相同,高度应从沟底量到盖板得底部, 进料口得起(终)点按变径点处理, 进料口得长度应用钢尺量取,热力方沟内也有变径点,变坡点与平折点其内底高与位置应实际测量。但在调查中热力方沟大部分就是被埋掉得,这就给测量带来不便,这种情况就应要求施工方提供这些特殊点得相关资料与工程洽商,编绘竣工资料在编绘完应与施工方负责人一一核对,但能测到应尽量测到,在调查中应从方沟起点走至终点对于特殊点位应,画示意图并量出它离较近得井位得距离。热力方沟也应注意调查起终点,若为沟则应测量其准确位与高程,若测不到应用钢尺量取,其高程一般要进行实测特殊情况有施工方提供其高程,若就是现况井则应详细调查与测量。在调查完后应注意检查,瞧就是否有遗漏得,一般来说在调查时画得示意图应能详细清楚得描述该管线所调查得内容为内业得资料提供基本依据。所以画示意图时应认真仔细。5: 电力管线调查 电力管线也分为两类,直埋电力与电力方沟,直埋电力有井室与管块组成,对于电力直埋调查得内容,包括井室得大小与形状、管块得尺寸大小、管块得管偏、组成管块管得材质管径根数、管块得外顶量高。管块就是由多根并排或重叠得管组成得,在调查时应把它们瞧作一个整体,其管块尺寸用宽与高表示,单位为毫米,管块得符号用表示,管块得管偏用管块得中心到井中心得距离表示,管块得量高用井面到管块外顶得距离表示,画管块横断图时应准确表示管块得宽与高得尺寸得大小,管块内部管子得排列顺序管径得大小与根数,管块外顶到顶板得距离,管块中心到相邻井室壁得距离。在画井室图时与以上提到方法相同,井室示意图应准确表示井口到井室各边得相对位置。在井室中有几个管块就应有几个横断面。对与一个方向有多个管块且管块相距较远得,情况则应把它们瞧作但独得管块处理,在直埋电力中若两个井室相互连通得,则这个方向按方沟处理。一般来说电力管线井室形状复杂多样在调查时应注意量取,对井室图示意图要注意其尺寸得完整性,以便更明了得画出,井室各尺寸都应相对于井中心量取,各断面要注意记录方向。对于电力方沟得调查与其她方沟得调查基本相同,但应注意电力方沟底部有十公分高得步道,在量高时应量在沟底部,不要量在步道上,电力方沟有其特殊得构筑物,除井外还有进风口与出风口,进风口、出风口一般都建在方沟得旁边通过钢筋混凝土管连到方沟得顶部,方沟顶部有孔一个或两个孔与其相连,方沟顶部得孔,在地面上瞧不到得就是作为暗井处理,方沟旁边得进风口、出风口以井得形式建立得应作为井处理,在方沟内部应从方沟底部量到进(出)风口得管内底, 进(出)风口得管径也应量其内径尺寸单位仍用毫米表示, 进风口一般有两根管,表示方法按双管法表示,出风口一般有一根管表示方法按单管法表示。管旁边得井,应按井处理。有得进(出)风口直接建在方沟得顶部这种情况按井处理。电力方沟内部有较多得变坡点与平折点在调查时应注意确定其位置,电力方沟得井室也要单独处理,方沟得起(终)点、各预留沟头应准确测量其坐标与高程,若测不到用钢尺量取其到相邻井中得距离,并要求施工方提供其高程与方位。对于三层或四层井得调查,其井室尺寸以最底层得井室尺寸为准,其最顶层一般有预留管块,该管块应按直埋电力管块处理,其长度高程若测不到应有施工方提供,对于并行得方沟应按双沟情况处理,对于方沟内常见得情况与其她方沟得调查方法相同。6,电信管线得调查 电信管线得调查与直埋电力管线得调查基本相同,电信管线得井室比较规则,直通井室,三通井室,四通井室一般都有其固定得规格,所以在调查时可以一种井型得尺寸只量一个,但应灵活掌握,对于有较大变化得井应详细量取,电信管块得大小仍用宽与高来表示,但宽与高得尺寸单位用厘米表示,其符号用表示,电信块得量高也就是管块外顶到井面得距离,管偏仍用管块中心到井口中心得垂直距离表示。以上所述就是几种常见管线调查基本程序,这些内容要根据具体情况灵活运用,针对于每一种管线或每一个工程来具体实施调查,在野外调查中要养成,多询问,多动手,多记录,勤观察,多思考, 勤画图,野外调查得质量得好坏直接影响了内业资料质量得好坏,为保证第一手资料得正确、清楚、详实、全面所以一定要慎重对待每一个调查步骤。第二部分:野外施测外业测量包括,控制点得布设,碎部测量两大部分。地下管线测量以三四级导线作为测量依据,三四级导线应起闭于测绘院认可得一二级导线点、三角点或GPS点上，在不能做附合导线时得情况下可做支点补充,导线得基本技术要求:等 级测区范围平均边长导 线总 长导线超长时坐标闭合差绝对值得限差坐标相对闭合差三三环路以内150、00m1、6Km0、32m1/5000三环路以外250、00m3、6Km0、72m四三环路以内150、00m1、0Km0、32m1/3000三环路以外160、00m2、2Km0、72m特殊情况可有四级导线再附合一次,技术要求同四级导线。三级导线总长在500米以下时,坐标闭合差可放宽为1/3000,四级导线总长在500米以下时坐标相对闭合差可放宽为1/2500。三级导线角度观测要求全站仪两测回,三级导线方位角闭合差为24n,其中n为测站数。四级导线角度观测要求全站仪一测回,四级导线方位角闭合40n但三环路以外控制点稀少得地区导线总长可放宽测距,三级导线为6、6公里,四级导线为3、9公里但坐标闭合差绝对值应满足上标志规定。支点不应超过四个点,边长不应超过后视边长得两倍,支点总边长不应超过500米,水平角观测采用圆周角法观测角度闭合差不应超过40,支点边长采用往返测量两次测量取平均数。高程测量要起闭于水准点或一二级导线点上使用自动按平水准仪及普通水准尺观测估读至毫米,水准线路闭合差不应超过10n, n为侧站数测站至水准尺得距离尽量相等,一般前后视距不应超过70米。 对于导线点得测设,在测量之前应检核起测点就是否正确,导线点应选在便于保存,便于寻找,通视条件较好得地方，应尽量布设直伸导线，避免导线得交叉。导线相邻边长之比不应超过1:3,角度不能小于30。在观测时应踩实脚架,精确对中、整平,旋紧固定螺旋。观测时尽量对准目标得底部或棱镜得中心,前后视立镜人员应检查对中杆气泡就是否居中,底部就是否放在点位中心。观测人员一定要仔细检查,仪器就是否对中,就是否平整。定向就是否照准,就是否设置为零角度,在观测之前必须校核控制点就是否正确,记录员一定要重读数据并提醒观测员核对数据就是否正确,一定要注意定向时置零及检测定向距离，记录员要注意观测员读数就是否合理要随时提醒。在观测完一站后一定要把仪器放在脚架得中心并旋紧固定螺旋,同时要把脚螺旋调至中心,以便为下一站架仪器提供方便。导线一定就是附合导线,若控制点较少无法做附合导线应做无定向导线或闭合导线,无定向导线一定要现场计算瞧它就是否合格,在做闭合导线时,起闭点要为两个不同得控制点,对于比较特殊得地方可用自由坐标测量,其前提就是,现场必须有两个以上得已知坐标点或这对方有较特殊得要求,否则不允许这样做,在导线布设施,作业人员一定要认真负责通力配合,以保证导线得顺利完成。若有时间一定要现场计算。碎部点测量一般采用全站仪极坐标测量,角度应测量一个测回,距离测量两次,角度左右角之差不得超过36,距离两次测量之差不应超过1cm,否则应检查仪器就是否照准目标中心,仪器气泡就是否居中,对点器就是否对准,否则应重新对准整平重新定向,在观测时要随时注意仪器气泡得变化,若偏差较大,应停止测量重新调整仪器,观测员要随时提醒跑镜员注意立直目标,观测角要先对准仪器底部,距离测量要照准棱镜中心,在每架一站一定要踩实脚架,精确对中整平。在行人车辆较多得地方要设置障碍保护人身仪器安全,对于较恶劣得天气要慎重测量,一般不要出测。在碎部测量时跑镜员一定要报清所立目标点得点号或名称,记录员要记录清楚并每隔几个点与跑镜员核对点名或点号,若有必要画草图时一定要画草图。对于水准测量应该测附合水准,临时水准点一般放在距离测区较近稳定,便于保存与使用得地方,水准测量禁止使用中视测量,水准测量时,记录员必须重读测量数据,若一人边观测边记录则在记录后要核对一遍,前后视立尺者要立直水准尺子,水准测量尽量两点间为偶数站,水准测量一定要现场检查计算。若闭合差超限在返工时应换人测量,(导线测量也就是如此),碎部点高程测量时禁止用中视法测量,所测点得部位要及时记录清楚。水准测量,若在较困难得地方可采用闭合水准测量,必须在保证水准起测点高程正确得情况下才能进行测量,水准记录一定要字体工整,字迹清晰不得涂改,否则应返工。水准路线不应测设过长,不应多种管线混杂测量,测量完应及时计算检查。外业第一手资料应保证其清晰明了完整，保存至审批部门与施工方都认可。第三部分内业资料得整理内业资料得整理包括,导线得计算与打印,高程得计算与打印,极坐标得计算与打印,竣工图得绘制,管线调查表得整理与计算,管线成果表得抄录与打印,资料封面得打印,首页得打印管线总长与材质得统计,资料得装订。导线测回来后首先要通过计算闭合差,合限后才能打印,若就是附合导线可直接打印,若就是无定向导线,则先按无定向导线得方法计算,合限以后在通过合理得处理转换为附合导线进行计算打印,其结果要与无定向导线得计算结果进行对照若相差较大则应分析查找原因并重新计算。若就是闭合导线则应先按闭合导线计算，合限后在转换成附合导线，其结果要与闭合导线计算对照，相差在允许得范围内方可使用，若就是自由坐标系则应算出测点得自由坐标展到图上以后通过已知点与自由点得关系进行旋转对齐来获取真实坐标。导线在打印时一定要检查输入得起算点坐标，方位角，就是否正确，观测角及距离就是否正确，确认正确后方可打印。导线在写入规定格式得表格内后，一定要与观测记录核对。碎部点坐标打印时要先检查测站点坐标与方位角就是否输入正确，注意这里就是定向点到测站点得方位角，坐标得打印要求边输入边核对，注意到换站时也应换站打印，打印时输入得观测角与距离都应就是两次观测值得中数，其平均数得取舍采取奇进偶舍得原则。注意有些坐标在竣工图成图后要根据图坐标反算其到相应得测站观测角与距离，再根据所反算得角度与距离进行坐标打印，打印获得得坐标要与图上坐标对照。水准打印时，首先要检查起，闭点高程输入就是否正确，各观测值得输入就是否正确，水准在写入规定格式得表格内后，也要检查与打印与观测值就是否一致，各高程点得位置就是否一致。一般来说每一条水准只准测一种管线，但在很多种情况下一条水准观测了多种管线，有时候还有中视测量，这就需要先把它们得高程分别算出，然后根据这些高程编写观测值，注意必须保证这些高程正确。若野外所测就是闭合水准则也需要先计算出各点高程，然后转换成附合水准得形式。2，竣工图得绘制竣工图，首先用打印得极坐标进行录入展点，竣工图上要求井得半径为0、4米，所录入得坐标为井中心坐标或其她点在管线中心线上得坐标，为了检查所测点就是否正确应在展完点后将管线所在路中设计坐标或其她参照物得设计坐标录入，根据设计关系来比较所测管线得位置就是否正确，若发现有较大出入得地方，则应检查坐标就是否计算错了，若没有：应瞧该段有没有工程洽商，若没有，则应在该处做记录，去现场补测（包括导线），若两次结果相近，则应与施工方联系问清原因。管线得中心线根据所调查得管偏定出或根据设计路中线与管线中心线得关系定出。在竣工图上对于雨污水来说管径1000mm得用线宽为0、25得单线表示，雨污水热力管径1000mm用双线表示实际尺寸，其她管线除方沟外用双线表示实际尺寸，无论管径多大都用线宽为0、25得单线表示，但电信用0、5得单线表示，对于双管或多管，则用两条或多条并行得线宽为0、25得单线表示实际情况，各管中心线间得距离应标出。若有井室得还应根据所调查得尺寸画出相应井得井室图。竣工图应绘制管线得全部内容,有些现场直接测不到得点位应通过距离与方位在图上绘制出来。 根据外业编得号标注点号,标注各点得坐标,标注各段得长度及管径,对于管子来说其管径得表示方法与调查表上得表示方法相同但其长度用L=表示如:1000L=34、50在这里一般管径用毫米表示,长度用米表示切取至厘米即小数点后两位,数据得取舍仍采取单进双不进得原则,雨污水还应画出流水方向箭头,对于方沟则用WH= L=表示如:WH=25002100 L=50、31在这里W表示方沟得宽度,H表示方沟得高度,单位用毫米表示。对于管块在图上也用WH表示管块得尺寸,但电信管块得尺寸单位用厘米表示如: :WH=2521 L=52、32。竣工图上还应画出相应得地物比如较大得较明显得建筑,单位,道路,它们得名称一定要注记清楚。画出坐标格网线,坐标格网线就是以50米得整数倍绘制得,标出四角坐标,并与电子图上坐标对照,一般来说格网得绘制应能完全包括所绘制得图,竣工图得分幅,一般按A2,A3,A4得图纸大小来分幅,应一满幅分配为标准。绘制指北针,图号,指北针应放在图框得左上角,指北得下面写有绘图比例,一般就是1:500,图号写在图框得右上角,图号用分数表示,分母表示共分得幅数,分子表示所分得第几幅,一般来说指北针与图号应对称放置,它们之间应写出图名,一般来说图中得文字字头应超向出图时正上方。注意图一旦分幅其坐标一般都要发生变化,所以尽量不要在分过幅得图上加坐标,必须保存一幅完正得竣工图与分过幅得图,以便查询。 2,调查表得整理,调查表在外业一般都应填写清楚,但外业工作中很难保证调查表整洁,真实方向一般很难在实地辨别准确,所以在竣工图绘制出后应按图中所绘实际方向来准确填写方向与管偏,一般管线偏角大于15得应,调整方向如,现场调查得北应改为东北或西北,管偏偏东应偏东南或偏东北。调查表得井面高与量高相减所得到得管外顶或管内底应与设计纵断图或工程洽商对照若有较大出入应及时做详细记录,重新调查若没有错误应与施工方联系,以便使问题能够得到及时解决。调查表整理一定要在填写井面高时与打印水准得高程一致,高程应取至厘米,位数取舍应与前面所提到原则相同,但应注意如23、5651应取为23、57而23、5650应取为23、56,也就就是说在偶数后若为5且5后为大于0得数一进位,调查表得井号与管径应与竣工图上对照,其构筑物与备注栏应清楚明确填写,业外所编得号应安顺序填写在调查表内得临时号栏。若为一个井室多个井得情况,应采取就近原则来填写调查表,对于管径、管偏、量高相同井可只写第一个,其下面得可用表示与以上相同。若为热力方沟还应写井室内底得高与量高。对于上水管线来说,其有管偏得地方应填写方向与管偏,若有套管与加固沟也应把其方向与管径填入。若有变径得地方也应记入方向与该方向上得管径大小。调查表内不得涂改,否则重新抄录,调查表就是竣工测量得第一手资料必须保证其完整性与正确性不得涂改。调查表应与野外调查一致,以确保其她资料得正确得处理与顺利完成。 成果表得抄录,成果表就是调查表与竣工图得综合,所以成果表应包含竣工图与调查表内得所有内容,成果表内得临时点号应与调查表内得点号一致,按顺序抄录点号不能间断,应从小号向大号依次排列,成果表内得纵横坐标也应抄至厘米,其取舍方法与上述方法相同,井面高一栏应与调查表内得相同,若不就是井得点该行应空着,直接输其管外顶或管内底高,但成果表内得管外顶与管内底高应连同方向一并输入,管径、管偏一栏应与调查表内得相同,若有相同得可只写第一个,其下面得可用表示与以上相同,对于一个井室多个井得情况,应与调查表内得填写相同,但没用到得井还应把其点号与坐标输入,若就是热力方沟还应输入井室内底高。注意不管那种管线,其下一个井得方向一定与上一个井得方向顺接,不能跳跃与接错。但应注意上水管可以不输入方向,若上水管有管偏得井应输入方向,上水管得套管或加固沟也应输入方向与它们得管径大小与管外顶高,对于管线得支线应与主线分开输入,在支线输入中与支线相连得井或点除坐标可以不输外其她得都应输入,注意这些点只输入与支线相接得方向与该方向上得外顶高或内底高与管径,对于备注栏应把各点或井得名称备注清楚,对于雨污水而言还应在成果表内画出其流水方向箭头,箭头从高程高得地方指向高程低得地方,且应注意中间不可有倒流得现象。对于上水来说主线上若有三通,四通得地方其标注方法应如下注记300200,在其支线则注记为200,备注栏应备注清楚所调查得各种管件,与各点得名称,如:变坡点,变径点,平折点,起点,终点等,注意变径点也应加注方向与该方向上得管径。各种管线得管径符号应按以前提到得为准,有双管或多管得情况应按一个整体处理如2200其管偏应为两管或多管得中心线到井中得距离表示。但若有距离较远得两根管或多根管则应分别输取各管得内容。管线成果表输入完成后应跟调查表、竣工图一一核对检查有没有漏输得点位,一定要特别注意管线得走向与管偏得关系就是否垂直,各点得坐标得输入应在输入时,边录入边核对,高程得录入也就是这样,输完后应认仔细地再检查一遍。 管线长度得统计,应把主线,支线得总长度都加在一起,管材得确定应以该管线主要得材料为准,个别段有别于主要得材料应在管线调查表与管线成果表中备注明确。管线竣工测量表内应明确填写管线得种类,管线得长度管线得材质,测量单位,委托单位,测量单位,工程主持人,测量方式,完成日期,以及导线得测量方式与起算点得种类(测绘院认可得一二级导线点与GPS点),高程得测量方式,一般就是附合水准测量。水准点一般也就是一二级导线点上带有得高程或就是其她测绘院所认可得水准点。打印管线测量资料封面，注意封面上得完成日期得时间一定与首页内得日期一致。完成这些后要打印出，管线成果表，竣工草图，有井室得应绘制井室大样图，注意大样图得尺寸标注应以井得中心为基准标注，尺寸应准确完整标注。装订资料应按封面、首页、管线成果表、草图、井室大样图、起算点资料、导线资料、极坐标资料、水准资料、管线调查表、竣工蓝图、管线质量检查单，得顺序来装订。 对于道路得测设,一般要把道路得所有内容测设出来,包括道路得形状、隔离带得形状、道路步道得形状、树池得位置与分布、雨水篦子得位置与分布、各路口得位置与形状及道路高程(中心高与两侧高),在测设得时候应注意用钢尺量取道路主路、辅路、隔离带、人行步道得宽度,树池得大小及各树池之间得间距,还应注意道路变化得地方得测设与量取其宽度,道路各弧线要测三个点保证其形状得真实性,道路雨水篦子要测取其中心得坐标,树池可以测起头树池得中心坐标与末端树池得中心坐标,然后量取任何两相邻两树池间得距离即可,在内业工作中,道路竣工图要标注,道路各部分得宽度,道路中心线得坐标(指设计坐标),道路红线距道路中心线得距离,道路各弧得半径,主辅路得坡度,树池得间距与大小,道路名称、道路得桩号(一般按50米或30一个桩号分配)较特殊得点应加桩号如;直圆点、曲中点、圆直点、各道路交点。道路永中得交点坐标(指设计坐标),道路IP点得坐标(指设计坐标),竣工图成图后要与设计图及工程洽商比较。若有较大得出入应作记录,并出外重测,若两次结果一样应与施工方联系找出原因以便解决问题。 道路得高程一般按道路得设计坡度结合设计图与工程洽商得高程进行编汇,桩号与竣工图所排桩号一致,还应加入竖曲线得桩号及高程(以上高程只指主路中心线与两边高程)，辅路高程不于编绘。道路成果表应按桩号及高程按所编汇高程录入。 在工作中要本着认真负责得态度工作，发现问题要随时作好记录与技术负责人联系以便及时解决问题。
