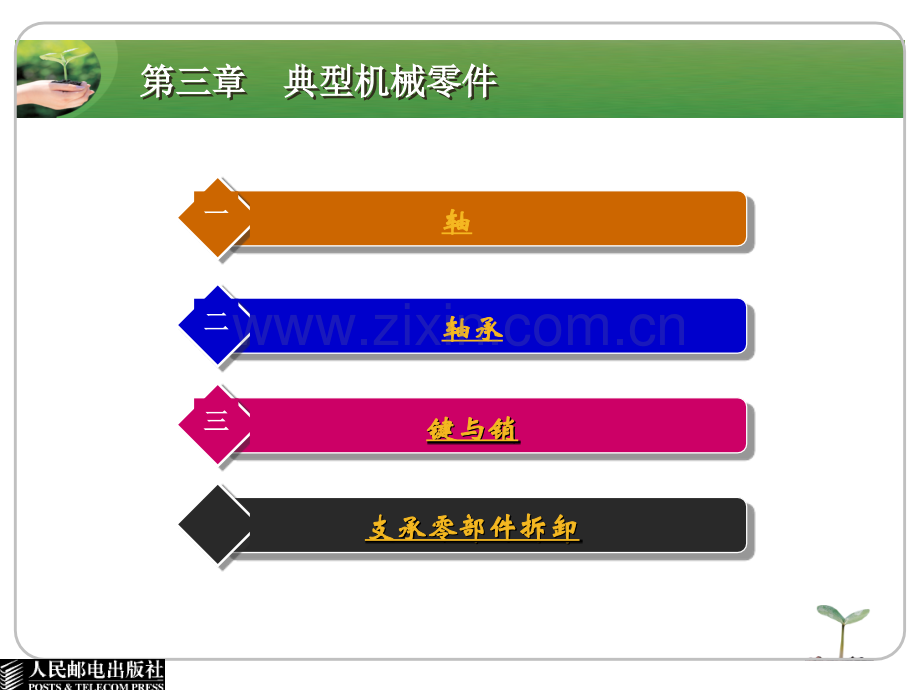

典型机械零件.pptx_第1页
第1页 / 共48页
典型机械零件.pptx_第2页
第2页 / 共48页
典型机械零件.pptx_第3页
第3页 / 共48页
典型机械零件.pptx_第4页
第4页 / 共48页
典型机械零件.pptx_第5页
第5页 / 共48页
点击查看更多>>
资源描述

1、第三章第三章第三章第三章 典型机械零件典型机械零件典型机械零件典型机械零件轴轴一一轴承轴承二二键与销键与销键与销键与销三三支承零部件拆卸支承零部件拆卸支承零部件拆卸支承零部件拆卸 螺纹连接螺纹连接四四联轴器与离合器联轴器与离合器五五*联轴器的安装与找正联轴器的安装与找正联轴器的安装与找正联轴器的安装与找正第一节第一节 轴轴学习目标学习目标v1了解轴的分类与应用v2了解轴的材料与结构v3*了解轴的强度计算一、轴的分类和应用一、轴的分类和应用一、轴的分类和应用一、轴的分类和应用二、轴的材料二、轴的材料中碳钢合金钢球墨铸铁轴的结构轴的结构1轴上零件的定位与固定要求轴上零件的定位与固定要求轴向2工艺要

2、求工艺要求 轴的结构应包含加工工艺所需的结构要素,以及便于实现轴上零件的装拆。轴端倒角、退刀槽、砂轮越程槽等都是为满足加工、装配和维修而采取的有效措施。3疲劳强度要求疲劳强度要求 尽量减少应力集中。4尺寸要求尺寸要求 轴各部分的直径和长度等尺寸要合理。轴的结构分析轴的结构分析第一步 分析轴的结构第二步 分析轴上齿轮的定位与固定第二节第二节 轴承轴承学习目标学习目标v1熟悉滚动轴承的类型、特点、代号及应用v2了解滑动轴承的特点、主要结构和应用v3*了解滑动轴承的失效形式一、滚动轴承一、滚动轴承二、滑动轴承二、滑动轴承 整体式滑动轴承由轴承座和轴套组成。剖分式滑动轴承由轴承座、轴承盖、轴瓦、螺栓等

3、组成。常用的材料有铸铁、铜合金、轴承合金、尼龙等。三、滚动轴承与滑动轴承的特点和应用三、滚动轴承与滑动轴承的特点和应用一、滚动轴承的代号一、滚动轴承的代号1基本代号基本代号2前置、后置代号前置、后置代号 前置、后置代号是轴承在结构形状、尺寸、公差、技术等要求有改变时,在基本代号前后添加的补充代号。二、二、*滚动轴承的选用滚动轴承的选用1载荷条件2转速条件3调心性能4装拆要求5经济性二、组装剖分式滑动轴承二、组装剖分式滑动轴承第一步 绘制装配示意图第二步 备件第三步 制定装配路线第四步 装配第三节第三节 键与销键与销学习目标学习目标v1了解连接的类型与应用v2了解键连接的功用与分类,了解花键连接

4、的类型、特点和应用v3理解平键连接的结构与标准v4*能正确选用普通平键连接v5了解销连接的类型、特点和应用一、键连接一、键连接 键的用途是将轴上零件与轴连接在一起,实现周向固定以传递转矩。1普通平键普通平键 普通平键的两侧面是工作面,定心性较好、装拆方便。可制成圆头(A 型)、方头(B 型)和单圆头(C 型)。2导向平键导向平键3半圆键半圆键 半圆键两侧面是工作面,有较好的对中性。适用于锥形轴与轮毂的连接。4楔键楔键 楔键上、下面是工作面,按端部形状可分为普通楔键和钩头楔键。5切向键切向键 切向键是由两个斜度为1:100 的键沿斜面贴合而成6花键花键 花键是平键在数目上的发展,花键连接由内花键

5、和外花键组成。花键连接按齿形的不同可分为种形式:矩形齿花键、渐开线齿花键、三角形齿花键。二、销连接二、销连接 基本形式有圆柱销、圆锥销、槽销、开口销等。装拆普通平键装拆普通平键第一步 检查尺寸第二步 修整键槽第三步 装平键第四步 装齿轮阶段性实习训练一阶段性实习训练一 支承零部件拆卸支承零部件拆卸学习目标学习目标v1理解轴系的结构v2会正确安装、拆卸轴承学习任务学习任务v1分析轴系结构v2拆卸轴系零部件v3安装轴系零部件任务实施任务实施第一步第一步 分析轴系结构分析轴系结构1判断轴上零件采用的轴向和周向固定方式。2判断轴承的配合。第二步第二步 拆卸轴系零部件拆卸轴系零部件1从轴两端按顺序拆卸轴

6、承、挡圈、齿轮、键等零部件,小心放置。2按拆卸顺序给所有零部件编号,并登记名称和数量,然后分类、分组保管,以免混乱和丢失。3轴的结构分析。4确定轴系结构所用的轴承型号并测量出(或从手册中查出)有关尺寸。第三步第三步 安装轴系零部件安装轴系零部件轴承的安装轴承的安装轴承的安装轴承的安装 轴承的安装要在干燥、清洁的环境条件下进行。安装之前应准备好所有的部件、工具及设备,并确定各相关零件的安装顺序。1压入法压入法 用机械的或液压的方法通过装配环将轴承压装到轴上或壳体中。若轴承内圈与轴、外圈与壳体孔都是过盈配合,装配时轴承内、外圈要同时压入轴和壳体内,此时装配环的形状应能同时压紧轴承内、外圈的端面。2

7、加热法加热法 当轴承尺寸较大或过盈量较大时,一般采用油浴加热或感应加热器加热的方法。较为适宜的加热温度范围为80 100,最高不能超过120。3轴承游隙的调整轴承游隙的调整 对于游隙可调整的轴承(如角接触球轴承,圆锥滚子轴承等),安装的最后阶段是调整游隙。第四节第四节 螺纹连接螺纹连接学习目标学习目标学习目标学习目标v1了解常用螺纹的类型、特点和应用v2熟悉螺纹连接的主要类型、应用、结构和防松方法一、认识螺纹一、认识螺纹1螺纹的形成螺纹的形成2.螺纹的主要参数螺纹的主要参数(1)螺纹的线数n。(2)螺纹的旋向。(3)螺纹的大径d、D。(4)螺距P 与导程Ph。(5)螺纹的牙型角。二、常用螺纹二

8、、常用螺纹 常用螺纹有三角螺纹、矩形螺纹、梯形螺纹、锯齿形螺纹等。普通三角螺纹摩擦大、强度高,一般连接用普通粗牙螺纹。一、常用的螺纹连接一、常用的螺纹连接一、常用的螺纹连接一、常用的螺纹连接二、常用螺纹连接件二、常用螺纹连接件三、螺纹连接的防松三、螺纹连接的防松常用螺纹防松方法有摩擦防松、机械防松和破坏螺纹副防松等。第五节第五节 联轴器与离合器联轴器与离合器学习目标学习目标v1了解联轴器的功用、类型、特点和应用v2*了解离合器的功用、类型、特点和应用v3*了解弹簧的类型、特点和应用一、联轴器一、联轴器 联轴器连接两根轴或轴和回转件,使它们一起旋转,传递运动和动力,运动过程中不能实现两轴或轴和回

9、转件的分离。联轴器按照有无弹性元件可分为刚性联轴器和弹性联轴器两大类。二、离合器二、离合器 离合器用来连接同一轴线上的主、从动部件,传递运动和动力,在工作时可以根据需要进行接合或分离。常用离合器有牙嵌式离合器、摩擦式离合器、安全离合器等。三、三、*弹簧弹簧 弹簧在外力作用下,能够产生相当大的弹性变形。(1)控制机械的运动。(2)吸收振动和冲击能量。(3)存储和释放能量。(4)测量力的大小。阶段性实习训练二阶段性实习训练二 *联轴器的安装与找正联轴器的安装与找正学习目标学习目标学习目标学习目标v1能根据联轴器与轴的配合类型确定安装方式,并正确安装联轴器v2会使用百分表测量联轴器径向跳动误差、端面

10、跳动误差,会找正联轴器学习任务学习任务学习任务学习任务v1手工安装间隙配合的凸缘联轴器的两半联轴器v2用两个百分表的方式找正任务实施任务实施第一步第一步 制订联轴器的安装、找正方案制订联轴器的安装、找正方案1联轴器的径向偏差、轴向倾斜联轴器的径向偏差、轴向倾斜2联轴器的装配要求联轴器的装配要求(1)应严格保证两轴的同轴度(2)装配时,应保证连接件(螺栓、螺母、键、圆柱或圆锥销)有可靠、牢固的连接,不允许有松脱现象。第二步第二步 安装平键安装平键1用百分表找正自吸入泵的轴线与安装底座的基准边基本平行或垂直,并固定自吸入泵。2消除键槽的锐边,试装半联轴器(不安装平键),避免孔轴装配过紧;修配平键与键槽宽度的配合精度至稍紧;修锉平键与键槽间留有0.1mm 左右间隙。3平键安装于轴的键槽中,配合面涂机械油,在轴端下方垫铜棒至适当高度,用铜棒敲击键上表面,至其底面与槽底接触。第三步第三步 安装两半联轴器安装两半联轴器第四步第四步 找正联轴器找正联轴器 多次测量径向跳动、端面跳动误差并调整至允许范围。第五步第五步 拧紧螺栓组拧紧螺栓组 直至间隙均匀,联轴器两圆盘端面完全接触。
